南京工业大学冯永宝和李秋龙教授团队《Small Methods》:多位点共掺杂分级多孔碳助力锌碘电池高效碘转化和均匀锌沉积

点击蓝字，关注我们，每天有干货

第一作者：杨求少

通讯作者：李秋龙

通讯单位：南京工业大学

Doi:10.1002/smtd.202502240

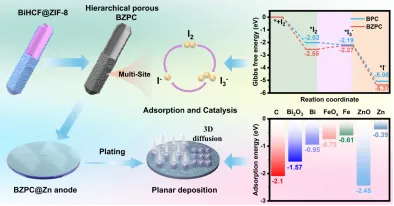

近日，南京工业大学冯永宝和李秋龙教授团队在《Small Methods》期刊发表最新研究成果。该研究成功设计了一种由BiHCF@ZIF-8（BZ）衍生的双功能核壳碳基质主体（BZPC），其由包裹有丰富金属催化中心和微量N掺杂的多孔碳基质组成。作为一种高效的碘载体，有效地限制碘物种并提高其转化动力学。同时，BZPC还可以作为功能改性层来诱导均匀的锌沉积，从而获得无枝晶的锌阳极。通过“一体两用”的协同优化策略，BZPC@Zn//BZPC@I₂全电池可在50 C超高电流密度下实现28,000次循环的超长寿命。

2.  背景介绍

锌碘（Zn-I₂）电池在1.38 V的高放电平台下通过I₂/I^-进行转换，相比于嵌入/脱嵌储能机制的电池体系，表现出显著的动力学增强和对晶体结构的较少依赖。此外，基于转化反应机理的碘阴极不受Zn²⁺嵌入和脱嵌过程的限制，表现出优异的结构稳定性。

但是，在正极侧，碘的导电性差导致氧化还原反应动力学迟缓。并且，水溶性的I₃^-、I₅^-和其他多碘中间体是在可逆的I₂/I^-氧化还原反应中生成的。由于浓度梯度，高碘化合物会自发“穿梭”至锌阳极，消耗活性金属锌，这会导致低容量、严重的自放电和电池退化。在负极侧，锌负极存在锌枝晶形成、腐蚀以及多碘化合物和电解液引起的副反应等问题，导致可逆性降低，甚至在循环过程中存在短路风险。因此，同时提高正极主体对碘物种的稳定吸附能力，改善其转化动力学和提高锌沉积/剥离的可逆性，是发展先进的Zn-I₂电池的关键。

对于碘正极，由金属有机骨架(MOF)、石墨和共价有机骨架(COF)衍生的碳基材料具有丰富的孔结构，由于其孔结构可调、高比表面积、优异的导电性和化学稳定性而被广泛用作碘载体。而锌负极优化策略主要包括构建3D多孔结构主体、界面修饰和开发新型电解液。与3D多孔结构的复杂设计过程和新型电解液的高成本相比，锌箔表面的界面重构策略是制备高性能锌负极的有效解决方案。

3.  本文亮点

• 多位点共掺杂的分级多孔BZPC主体在锌碘电池中实现了"一体两用"；

• BZPC作为亲锌界面层可诱导均匀的锌沉积，作为正极载体增强碘转化动力学。

• BZPC@Zn对称电池表现出卓越的倍率性能(1-100 mA cm^-2)，在100 mA cm^-2高电流密度下稳定循环长达40,000次。

• BZPC@I₂正极表现出高倍率性能(1-50 C)，在50 C电流密度下具20,000次长循环寿命。

• 双电极优化的BZPC@Zn//BZPC@I₂全电池在50 C下可实现长达28,000次循环的超长寿命。

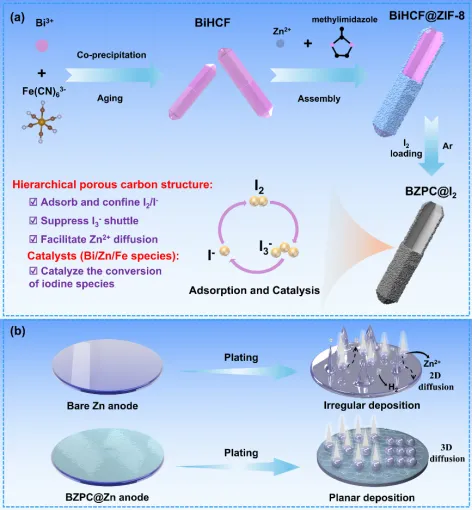

显示了BZPC的制备过程和其应用于Zn-I₂电池双电极的调控机制。作为正极碘载体，具分级孔隙结构的BZPC主体可通过空间限域碘物种，限制活性物质溶解至电解液中。并且，Bi/Zn/Fe多位点共掺杂的碳结构可通过强化学吸附进一步锚定碘物种，并显著加快碘物质转化动力学。作为负极亲锌界面层，BZPC主体引导Zn均匀沉积，稳定的3D扩散有助于形成均匀的沉积层，抑制枝晶生长。

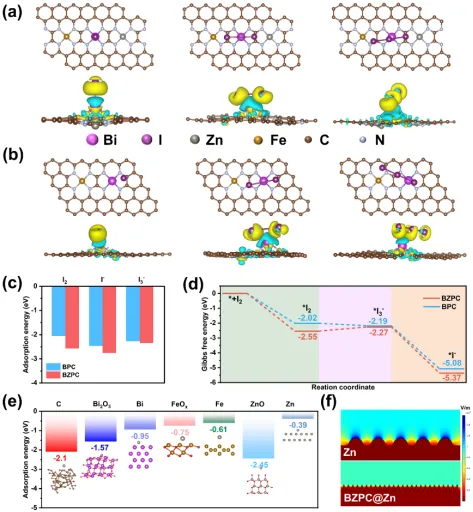

基于DFT计算与电场模拟的双电极优化机理研究：

从理论层面证明BZPC对碘转化与Zn均匀沉积的双重催化作用。碘正极方面，优化模型、电荷密度差和吸附能计算显示多位点共掺杂的分级多孔BZPC主体对I₂、I^-和I₃^-显著增强的相互作用。Gibbs自由能图显示BZPC催化I₂还原路径热力学更有利，速率控制步骤（I₃^-→I^-）ΔG更低，可抑制I₃^-形成。对于锌负极，Zn原子在BZPC各催化位点吸附能显著高于Zn金属本身，因此降低成核势垒。负极表面电场分布模拟显示纯Zn表面电场集中导致枝晶形成，而BZPC层均匀化电场，促进Zn水平沉积。

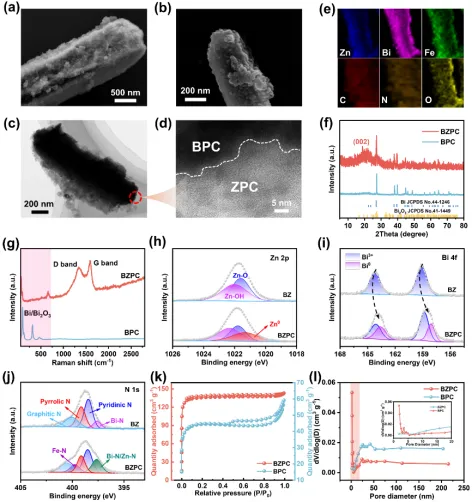

BZPC微观结构与化学组成表征:

SEM图像显示了BZ前驱体的核壳结构，在惰性气氛下退火后框架结构得以完好保持。TEM与EDS映射图像证实其层次化核壳构造：壳层富Zn、N和无定形C，而核层富金属、N和氧化物。XRD显示Bi/Bi₂O₃主峰及BZPC增强的（002）无定形碳峰。Raman确认D带、G带及Bi相关低波数振动峰。高分辨率XPS能谱显示，Zn 2p光谱中出现金属Zn⁰峰；同时，Bi 4f峰整体向低结合能偏移，表明整体氧化态降低并形成Bi⁰，金属价态的降低源于高温下C对金属物质的还原作用。N 1s光谱显示金属-N配位等多种氮构型。N₂吸/脱附测试显示BZPC具540.1 m²g^-1高比表面积和微-介孔分级结构。而BPC比表面积仅为173.2 m²g^-1，孔径分布以介孔为主。

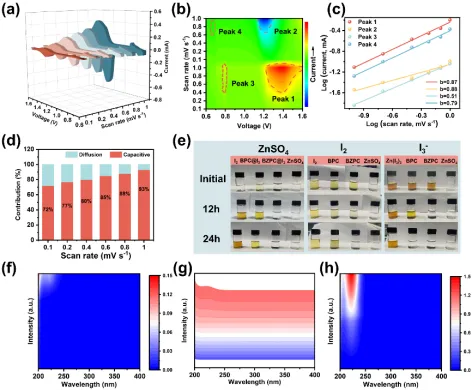

电化学反应动力学与碘锚定机制:

BZPC@I₂电极不同扫描速率下CV曲线显示对应I₂/I^-及弱Bi/Bi³⁺转化的氧化还原峰。氧化/还原过程b值分别为0.87/0.88，表明电荷存储行为由扩散和电容混合控制。赝电容贡献随扫描速率增加至1 mV s^-1下的93%，表明快速的动力学。BZPC@I₂在ZnSO₄中24 h几乎无碘逸出，饱和I₂、I₃^-溶液吸附后颜色褪去更明显。表明BZPC对碘物种的高效固定。In situ UV监测循环中BZPC@I₂体系几乎无I₃^-信号，仅有微弱的I₂和I^-信号。而BPC@I₂碘物种溶解明显。

Zn-I₂电池电化学性能：

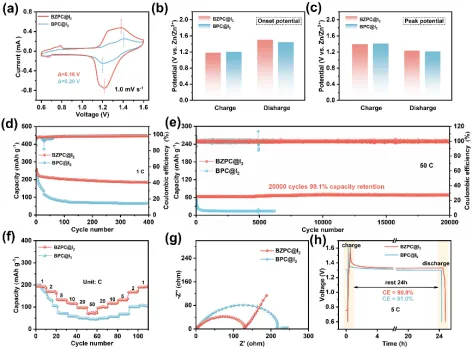

CV显示BZPC@I₂电极更小的电压极化和更高的电流响应。对应加强的反应动力学和高容量贡献能力。在1 C电流密度下BZPC@I₂电极经过400次循环后，具183.5 mAh g^-1的比容量和98.2%的库伦效率（CE）。显著高于BPC@I₂电极。即使在50 C的超高倍率下，BZPC@I₂电极在20,000次循环后仍具68.7 mAhg^-1的比容量，容量保持率为99.1%。此外BZPC@I₂表现出更优异的倍率性能、更低的电荷转移电阻和更强的自放电抑制能力。

锌负极界面调控及电化学性能：

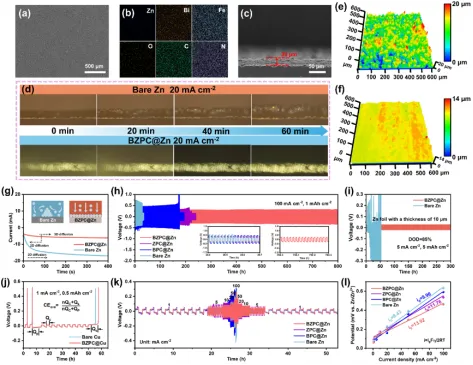

BZPC均匀分布并附着在锌箔表面，其EDS映射图像显示各元素的均匀分布，证实了BZPC表面层的成功构建。横截面的SEM图像显示，界面层厚度 ≈ 20 μm。用原位光学显微镜观察了在20 mA cm^-2电流密度下纯锌和BZPC@Zn阳极上Zn的沉积行为。Zn在纯锌表面尖端优先沉积，加剧了表面的不平整度。相比之下，BZPC@Zn阳极沉积的锌层更致密、更平坦，表明有效抑制锌枝晶生长。这一点通过循环后纯锌和BZPC@Zn表面CLSM测试进一步证实。CA测试结果表明吸附的Zn²⁺在BZPC@Zn电极表面扩散模式为利于Zn均匀沉积的3D扩散。得益于亲锌BZPC层的多级调控，即使在100 mA cm^-2的超高电流密度下，BZPC@Zn对称电池也可以保持较低的极化电压（∼275 mV）稳定循环800 h(40,000圈)，显著优于其他阳极对称电池。此外，在85%的超高放电深度下，BZPC@Zn对称电池仍可稳定运行300 h，而纯锌对称电池在初始循环中失效，进一步证实了BZPC@Zn阳极的实际应用潜力。Zn//BZPC@Cu非对称电池的97.4%平均镀锌/剥离CE显著高于同等条件下Zn//Bare Cu非对称电池的64%。BZPC@Zn对称电池表现出极高的倍率性能（1-100 mA cm^-2）和更高的交换电流密度，对应于增强的可逆性和Zn²⁺转化动力学。

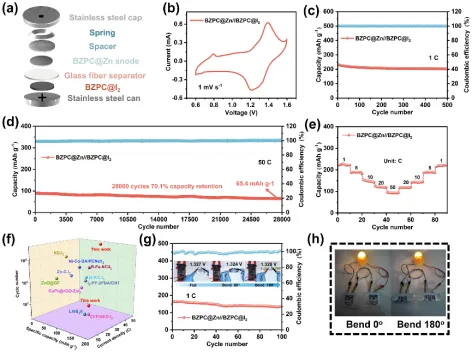

双电极协同调控电化学性能：相较于BZPC主体于Zn//BZPC@I₂体系的单电极调控，双电极调控的BZPC@Zn//BZPC@I₂全电池具更优异的电化学性能。具体来说，CV曲线相比无明显变化，表明两个体系进行了相同的电化学反应。此外，经双电极调控Zn-I₂电池表现出增强的循环能力和倍率能力。在1 C电流密度下循环500次后可提供202 mAh g^-1的比容量。当电流密度增加到50 C时，表现出28,000次循环的超长寿命，容量保持率为70.1%。并且在逐步增加的电流密度下表现出更低的容量衰减。组装软包电池来评估BZPC主体在实际应用中的实用性。BZPC@Zn//BZPC@I₂软包电池在不同的弯曲状态下保持≈1.32 V稳定的开路电压。此外，该软包电池实现了12.1 mg cm^-2的高碘负载，并在1 C下稳定循环100次，CE≈100%。串联的两个充满电的软包电池可成功为一个内置灯泡的玩具“小黄鸭”供电超过60 s，并且在180°弯曲时也能正常工作。进一步证实了“一体两用”的BZPC主体的实际应用能力。

这项工作开发了一种内包覆有丰富催化中心的分级多孔碳结构，并将其应用于Zn-I₂电池，实现了正极碘载体和负极保护层相结合的一体化协同设计。BZPC作为亲锌界面层可诱导均匀的锌沉积，作为正极碘载体增强碘转化动力学。组装的Zn//BZPC@I₂电池和BZPC@Zn对称电池分别可以在50 C和100 mA cm^-2的超高电流密度下稳定工作。通过“一体两用”的协同优化策略，BZPC@Zn//BZPC@I₂全电池在50 C的超高电流密度下表现出28,000次循环超长寿命。这项研究不仅展示了功能性BZPC在碘正极载体与锌负极界面工程中的应用能力，更为开发长寿命、高倍率Zn-I₂电池建立了一种创新和可扩展的策略。
