通过热蒸镀制备的钙钛矿发光二极管Perovskite light-emitting diodes (PeLEDs) 与现有显示面板生产线高度兼容，因而非常适于大规模工业化生产。然而，由于蒸镀钙钛矿薄膜中存在较高密度缺陷，全蒸镀钙钛矿发光二极管PeLEDs性能仍落后于溶液法制备的器件。
近日，华中科技大学王磊/郭闰达团队以及南京工业大学王建浦团队在Nature Photonics上发文，报道了一种顺序沉积结合有机插层相结合sequential deposition combined with organic intercalation (SDOI)策略，在钙钛矿结晶过程中，引入了多功能有机分子盐酸苯乙双胍phenformin hydrochloride (PFCl)，制备出了高质量的钙钛矿薄膜材料。
PFCl插层有效阻断了Cs与Pb前驱体之间的直接接触，从而形成了结晶取向高度均匀的低维钙钛矿薄膜。PFCl作为有机间隔阳离子与缺陷钝化剂，可有效钝化多种类型的缺陷。
基于该策略，制备了天蓝色钙钛矿发光二极管PeLEDs，外量子效率达20.12%，最大亮度为23,704 cd m⁻²。将SDOI策略拓展应用于高性能绿色钙钛矿发光二极管PeLEDs的制备，验证了该方法的普适性。
还将基于SDOI策略的全蒸镀PeLEDs集成至薄膜晶体管驱动的有源矩阵显示面板中，展示在显示材料领域的应用潜力。该SDOI策略，有助于高效全蒸镀钙钛矿发光二极管PeLEDs及其规模化应用。
第一作者：Chencheng Peng, Zhiyuan He, Feihu Zhang, Nana Wang.
通讯作者：Runda Guo, Jianpu Wang & Lei Wang
通讯单位：华中科技大学，南京工业大学

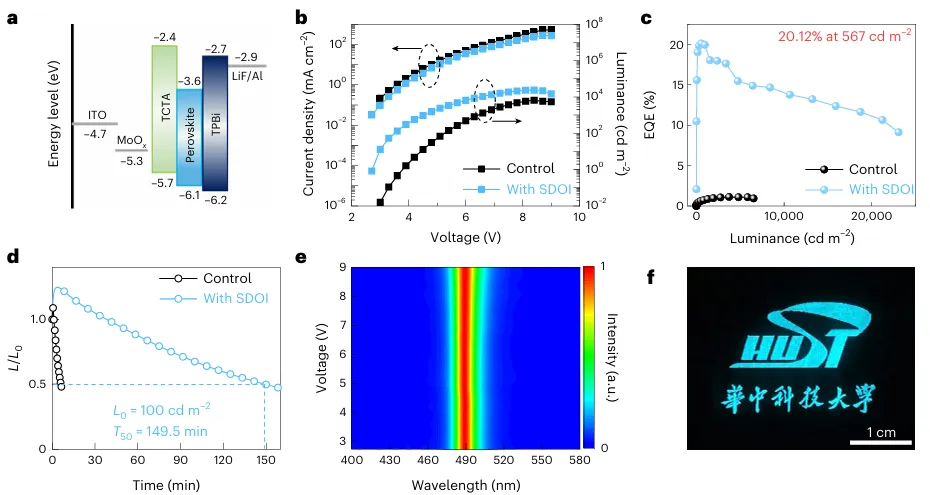

Organic intercalation strategy for efficient all-evaporated perovskite light-emitting diodes. 图1：全蒸镀钙钛矿发光二极管PeLEDs性能

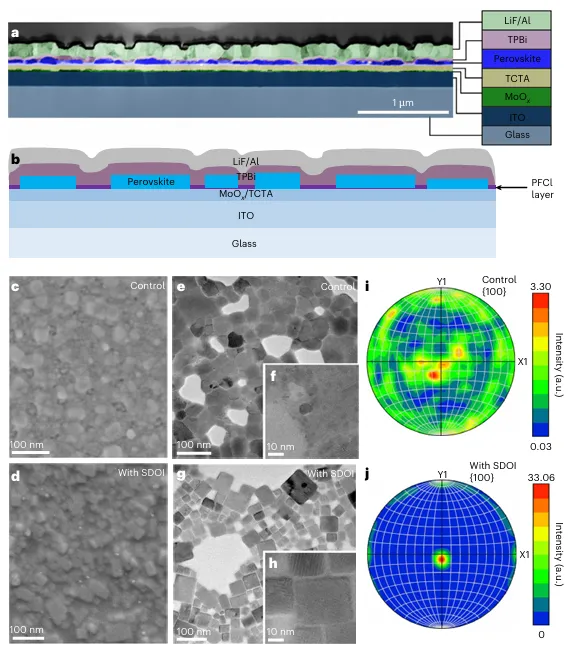

图2：热蒸镀钙钛矿薄膜与器件特性

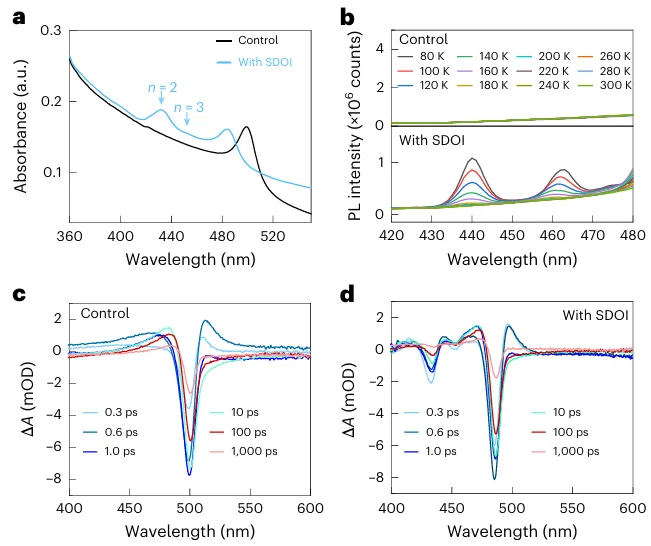

图3：热蒸镀钙钛矿薄膜的光学性质

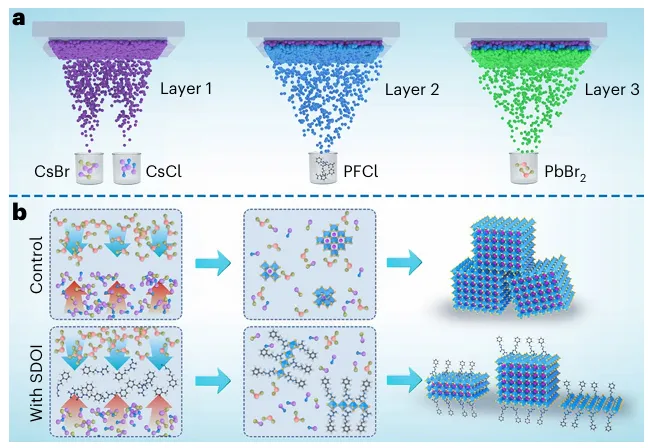

图4：顺序沉积结合有机插层相结合sequential deposition combined with organic intercalation，SDOI策略的示意图
苯甲脒盐酸盐（PFCl）多功能有机分子：首先在基底共蒸镀溴化铯（CsBr）和氯化铯（CsCl）作为第一层；随后蒸镀一层PFCl作为有机插层；最后蒸镀溴化铅（PbBr₂）作为顶层。完成三层结构蒸镀后，在90°C下退火30分钟，PFCl分子随即参与到钙钛矿的结晶过程。其中，PF⁺阳离子有效物理阻隔铯（Cs）源与铅（Pb）源的直接接触，从而抑制无序的快速结晶。PF⁺同时扮演了有机间隔阳离子和缺陷钝化剂的双重角色，促进了高度有序的低维钙钛矿结构的形成，并显著降低了薄膜的缺陷态密度。Peng, C., He, Z., Zhang, F. et al. Organic intercalation strategy for efficient all-evaporated perovskite light-emitting diodes. Nat. Photon. (2026). https://doi.org/10.1038/s41566-026-01887-2声明：仅代表译者观点，未经作者审阅。若有误，请联系修改；若侵权，请联系删除！
10个月宝宝每天需要喝多少奶粉？
