图1. （a）PdPtCuNiCo HEAAs的合成示意图，（b）XRD图谱，（c）MSD对比，（d）Z轴方向的原子浓度分布图，（e）RDF图像，（f）部分原子轨迹图，（g）SEM，（h）氧在不同孔径孔洞中扩散系数的二维视图，（i）HRTEM和相应的粒径统计直方图，（j）SAED图像，（k）经过像差校正后的原子分辨率HAADF-STEM图像和显示孪晶结构中活性位点分布的示意图，（l）εxx方向几何相图中的应变分布，以及（m）PdPtCuNiCo HEAAs的HAADF-STEM图像和相应的EDS元素分布。

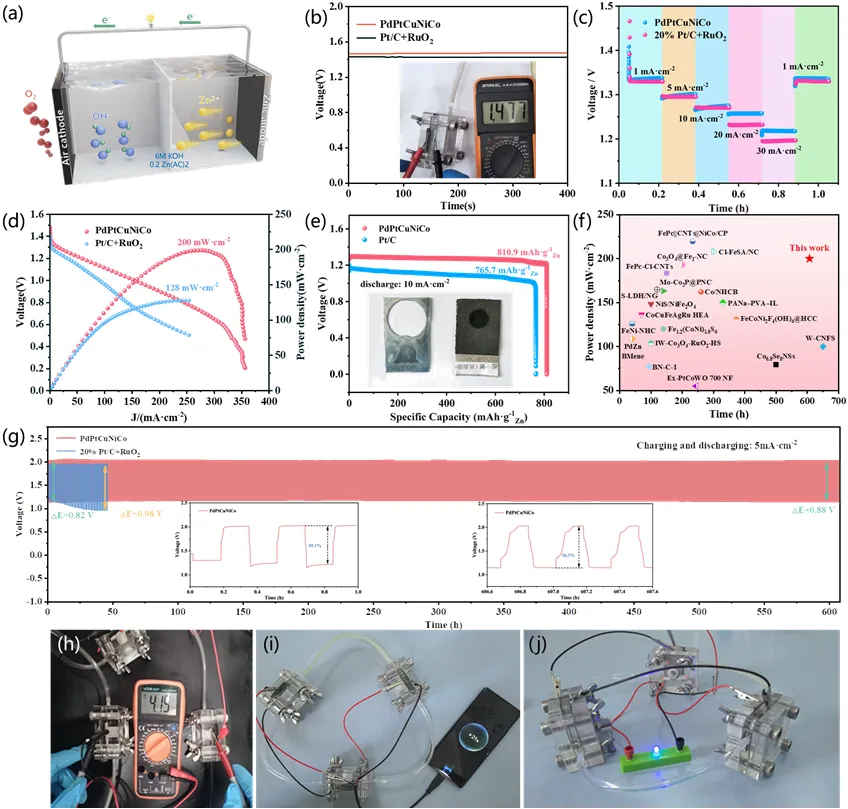

图2. （a） ZABs的结构示意图，（b）开路电压，（c）不同电流密度下的放电电压，（d）放电极化曲线及相应的功率密度，（e）10 mA·cm⁻²下的恒流放电曲线，（f）ZABs最新测试数据的对比，（g）PdPtCuNiCo HEAAs和Pt/C+RuO₂基ZABs的恒流充放电循环测试，（h）基于PdPtCuNiCo HEAAs的ZABs串联结构测得的开路电压，以及（i）由ZABs供电的手机和（j）灯泡的演示。
图3.PdPtCuNiCo HEAAs不同活性位点的（a）火山图，（b）吉布斯自由能与过电位的线性关系，（c）OOH*的PDOS，（d）不同催化剂模型在U=0 V时ORR四步基本反应的吉布斯自由能变化（图示为 PdPtCuNiCo HEAAs 催化剂上HPdPdPt的四步吸附反应示意图），（e）计算得到的COOP图，（f）自旋态密度，（g）催化剂在室温下的滞后环，（h）电子配置图，（i）d带的中心位置及示意图，（j）PdPtCuNiCo HEAAs的原位FTIR光谱。
