南京工业大学、南京大学、中山大学等机构联合团队在单组分有机纳米片（PDBCz）中首次实现本征光学异质结构，其内部区域荧光强度较外部提升约 454%，该现象源于分子 - 基底与分子间相互作用竞争诱导的顶层局域固态转变，形成面外孪晶结构并显著增强辐射复合效率。
===导读===
研究背景
光学异质结构作为下一代集成光子学和光电子学的核心前沿，凭借亚波长尺度的空间异质光学特性，在高分辨率光学编码、数据加密、片上光源等领域具有广阔应用前景。传统光学异质结构多通过拼接不同化学组分或晶格结构的材料实现，但材料间的晶格失配问题需复杂的组装设计与人工调控，极大限制了其制备效率与性能稳定性。
单组分体系中的光学异质结构因具备制备简便、晶格匹配度高、缺陷可控等优势，成为该领域的研究热点。无机单组分体系已通过晶相转变、晶界形成等策略实现光学异质结构，但有机材料中，分子间仅依靠弱范德华力连接，兼具面内结构柔性与容错性，难以通过微观结构差异调控宏观光学性能，且缺乏分子堆积取向的有效调控手段，导致单组分有机体系中光学异质结构的实现长期面临巨大挑战，此前主要依赖腔效应或多组分复合等间接方式。
单组分有机纳米片的光学异质结构现象

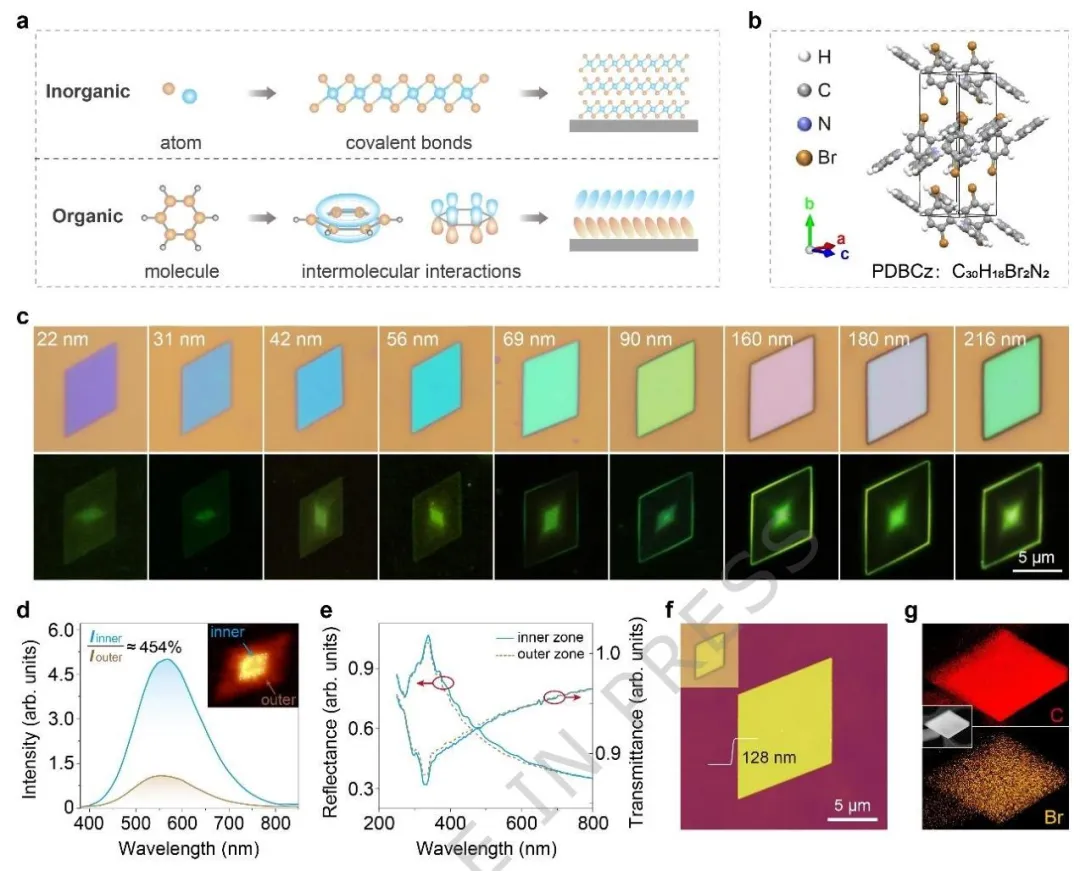

研究团队通过物理气相沉积（PVD）法制备了单组分有机纳米片 PDBCz（9,9'-(2,5 - 二溴 - 1,4 - 亚苯基) 双 [9H - 咔唑]），X 射线衍射分析证实其晶体相为 P2₁/c 空间群，与单晶结构一致。光学显微镜观察显示，该纳米片表面光滑、呈平行四边形形貌，且无肉眼可见的成分、晶格结构或厚度差异，但荧光成像与光致发光（PL）mapping 明确呈现出 “内亮外暗” 的固有光学异质结构特征。
光谱分析表明，内部区域的 PL 强度较外部区域提升约 454%，二者发射峰均位于 552 nm 左右，且透射率与反射光谱几乎重叠，排除了光学吸收与光子激发速率差异的影响，证实内部区域更优的辐射复合效率是荧光增强的唯一来源。
孪晶结构的形成机制与关键影响因素

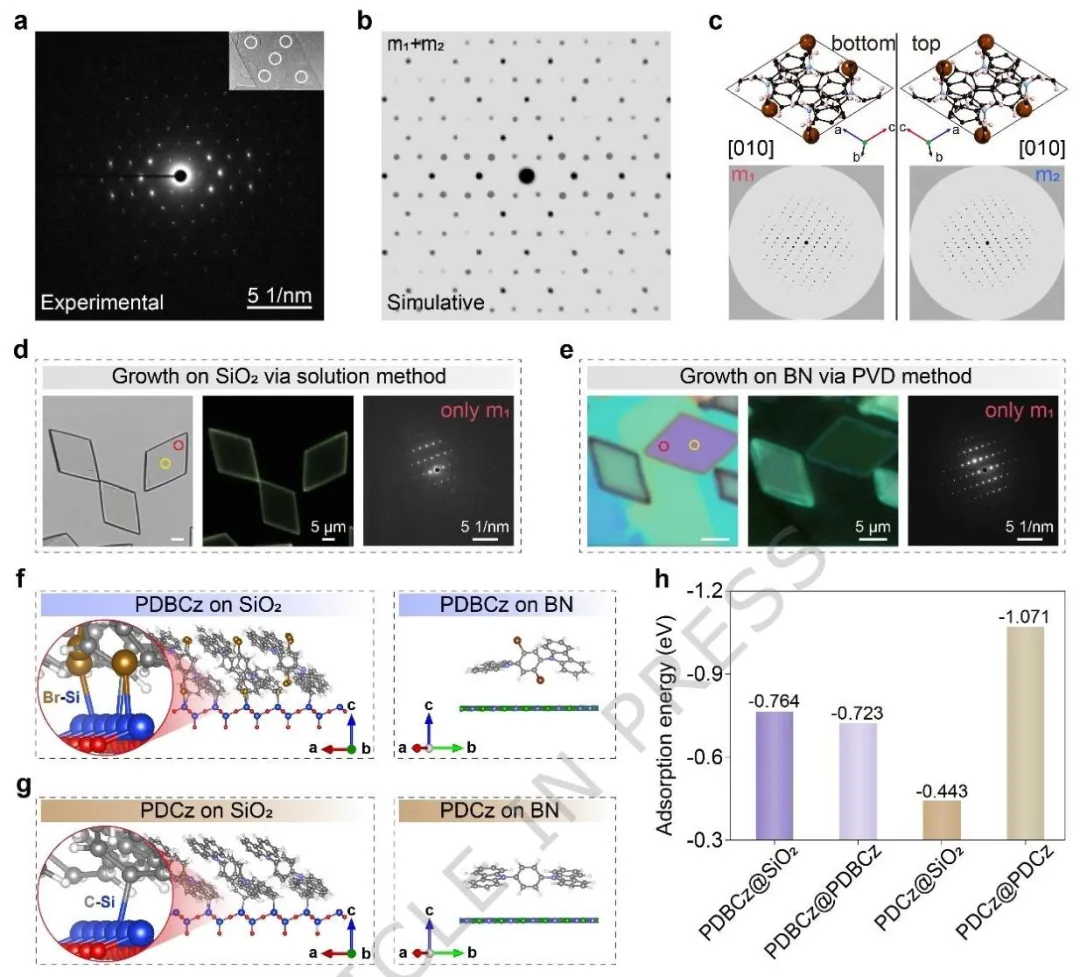

晶体学分析发现，PDBCz 纳米片中存在沿 b 轴的孪晶结构，这在有机晶体中极为罕见。选区电子衍射（SAED）图案显示两组具有镜像对称性的衍射斑点，与模拟的 m₁+m₂孪晶结构完全匹配，而溶液法制备的 PDBCz 纳米片及 PVD 法在氮化硼、云母等非硅基基底上生长的纳米片均未出现孪晶结构与光学异质现象，仅在硅基基底（SiO₂/Si、硅、石英）上生长的 PDBCz 纳米片表现出这一特性。
进一步研究表明，溴原子在孪晶结构形成中起到关键作用。不含溴原子的结构类似分子（如 PDCz、mCP）在硅基基底上生长时未出现光学异质结构，第一性原理计算证实 PDBCz 与 SiO₂基底间存在独特的 Si-Br 共价相互作用，其吸附能（-0.764 eV）高于分子间相互作用能（-0.723 eV），而无溴分子与基底间仅存在弱吸附作用，这一竞争平衡成为孪晶结构形成的核心驱动力。
岛状生长模式与结构转变的动态过程

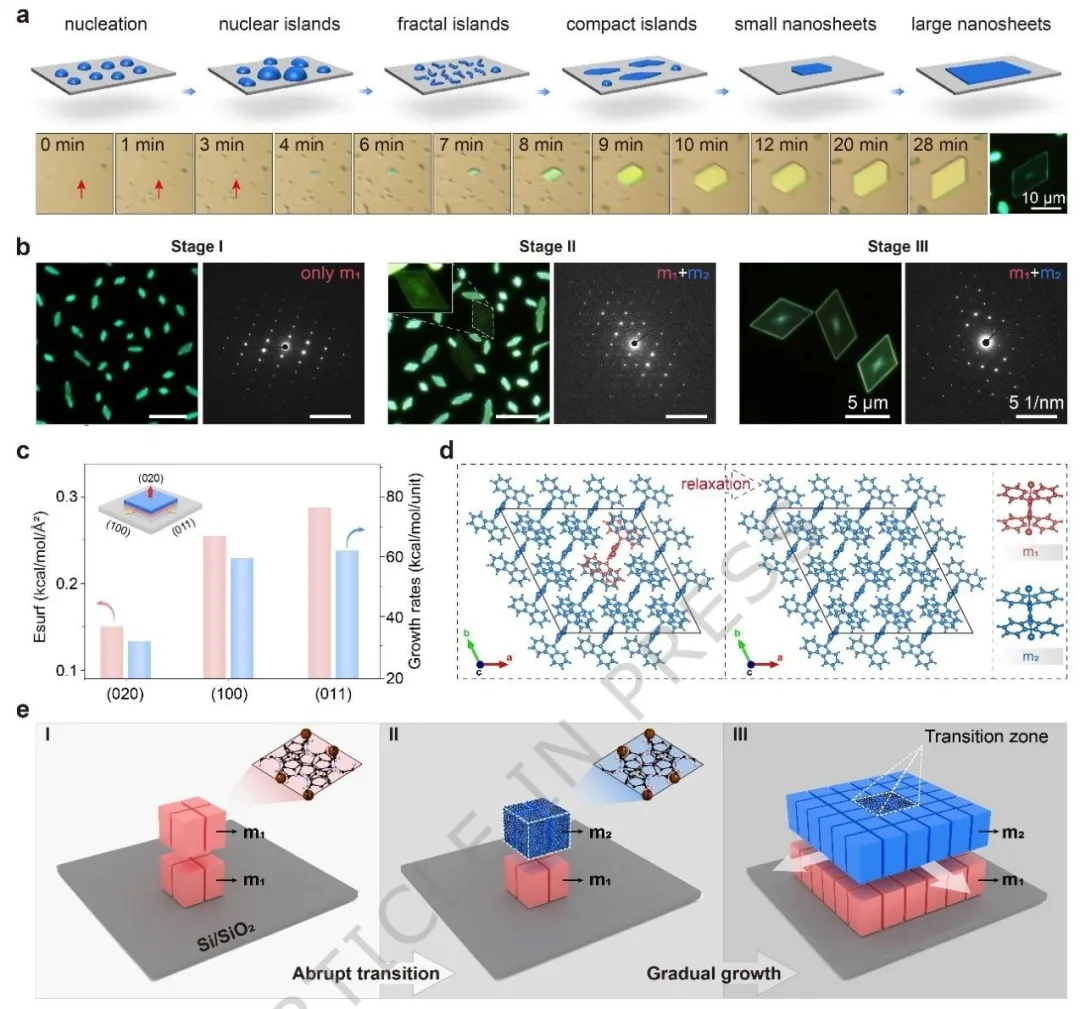

原位实时观察揭示 PDBCz 纳米片遵循岛状生长模式：初始阶段形成圆形或椭圆形晶核岛，随后逐渐生长为分形岛、致密岛，最终形成纳米片，这与有机晶体常见的层状生长模式不同。热力学计算表明，（020）晶面的表面自由能最低，生长速率最慢，成为晶体的主要暴露面，决定了平行四边形的形貌。
结构演化的三个关键阶段得到明确：阶段 I（小尺寸纳米片）中，强分子 - 基底相互作用使上下层均呈现 m₁晶格；阶段 II（达到临界尺寸）时，分子间相互作用增强，触发顶层发生局域固态转变，旋转为 m₂取向，与底层形成 m₁+m₂镜像孪晶结构；阶段 III（横向生长）中，底层保持 m₁晶格、顶层保持 m₂晶格，异质结构持续扩展，光学特性得以保留。结构弛豫模拟证实，同一平面内 m₁与 m₂分子混合堆积能量不稳定，自发趋向均匀排列，保证了孪晶结构的稳定性。
光学异质结构的形成机制

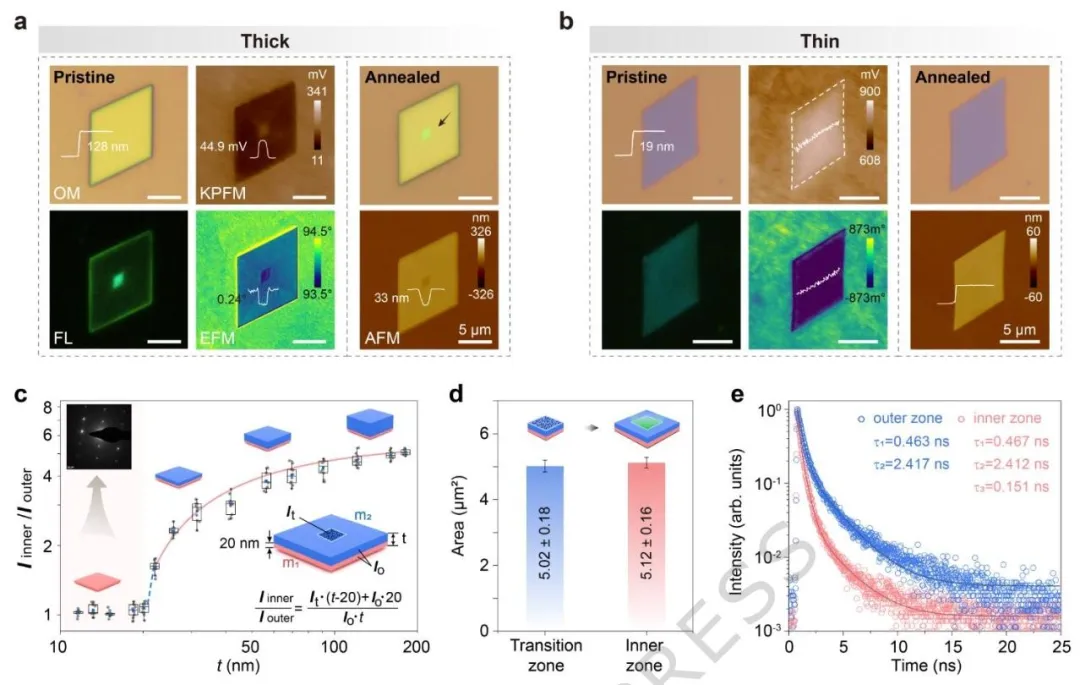

厚度依赖性实验表明，当纳米片厚度低于 20 nm 时，光学异质结构消失，SAED 图案仅呈现单晶特征，热退火后无局部损伤；而厚度超过 20 nm 的纳米片，内部区域经热退火后出现降解损伤，证实结构转变局限于顶层（距基底 20 nm 以上区域）。Kelvin 探针力显微镜（KPFM）与静电力显微镜（EFM）检测到内外部区域的表面电势与静电力梯度差异，进一步佐证了局域结构转变的存在。
时间分辨光致发光（TRPL）测量揭示，内部区域的 PL 寿命更短（新增 0.151 ns 的超快组分），且发射强度更高。这一现象源于结构转变诱导的激子局域化，抑制了激子向非辐射陷阱位点的扩散，同时开辟了额外的快速辐射复合通道，显著提升了辐射复合效率。统计分析显示，120 个纳米片的转变区域与荧光增强区域面积均约为 5 μm²，且生长过程中内部区域面积保持恒定，直接证实结构转变是光学异质结构的成因。
研究意义
该研究在单组分有机体系中首次实现本征光学异质结构，突破了有机材料微观结构调控的传统瓶颈，揭示了分子 - 基底相互作用在有机材料结构设计中的关键作用，为有机微纳光子学提供了 “结构动力学” 这一全新设计原则。
在基础研究层面，该成果建立了有机材料中结构转变与光学性能关联的全新范式，为探索结构动力学主导的光子现象提供了理想平台；在应用层面，这种具有可调控孪晶结构与光学功能的有机纳米片，有望推动高分辨率光学编码、微型激光器、集成光子电路等下一代光电子器件的发展，为有机材料在光子学领域的应用开辟了新路径。未来通过先进原位表征与多尺度理论建模，深入挖掘结构 - 性能关系，将为精准调控光 - 物质相互作用提供新工具，进一步拓展有机材料科学的前沿边界。
免责声明：本公众号发布的所有内容，包括但不限于文字、图片、图表、标志、标识、广告、域名、软件、程序等，除特别标明外，均来源于网络或用户投稿，版权归原作者或原出处所有，且本文已标注出处。我们致力于保护原作者版权，若涉及版权问题，请及时联系我们进行处理。
