Nat. Catal. | 厦门大学/南京大学 | 寿命定成败!纳米尺度揭示光催化新规律

   寿命定成败！纳米尺度揭示光催化新规律

     你有没有想过，为什么有些光催化剂像开了挂一样高效，而另一些却“躺平”摆烂？

       这背后，藏着一个被忽视的关键：不是谁产生的电荷多，而是谁能让电荷“活”得更久。

     最近，厦门大学黄腾翔副教授&方宁教授、南京大学康斌教授与福建能源材料科学与技术创新实验室的联合团队，在顶级期刊《Nature Catalysis》上发表了一项突破性研究。他们用一种前所未见的“双镜合璧”技术，首次在单分子+飞秒级的时空尺度下，直接“看到”了二维硒化铟（InSe）光催化剂表面不同位置——基面、边缘、褶皱——上电荷载流子的“生老病死”与化学反应速率之间的精确关联。

     结果令人惊讶：反应快慢，几乎完全由电荷寿命决定，而非电荷浓度！

🔬 当“超分辨显微镜”遇上“飞秒摄像机”

     想象一下，你想搞清楚一辆跑车为什么快。传统方法只能测整条赛道上所有车的平均速度——但你真正需要知道的是：引擎燃烧效率如何？轮胎抓地力在哪段最强？

     光催化也一样。过去的研究只能给出整个材料的“平均表现”，却无法分辨原子台阶、边缘缺陷这些“纳米级赛道”上的真实性能。

     这次，科学家们祭出了两大神器：

1. 单分子荧光成像（SMFI）
   能逐个“数”出羟基自由基（·OH）氧化反应产生的荧光分子，精确定位每个化学反应发生的位置和频率。
2. 飞秒干涉散射显微术（Femto-iSCAT）
   以万亿分之一秒（飞秒）的时间分辨率，实时“拍摄”光生电荷在材料表面的分布与衰减过程。

     把它们对准同一片InSe薄片，就相当于同时拥有了“化学反应GPS”和“电荷生命计时器”。

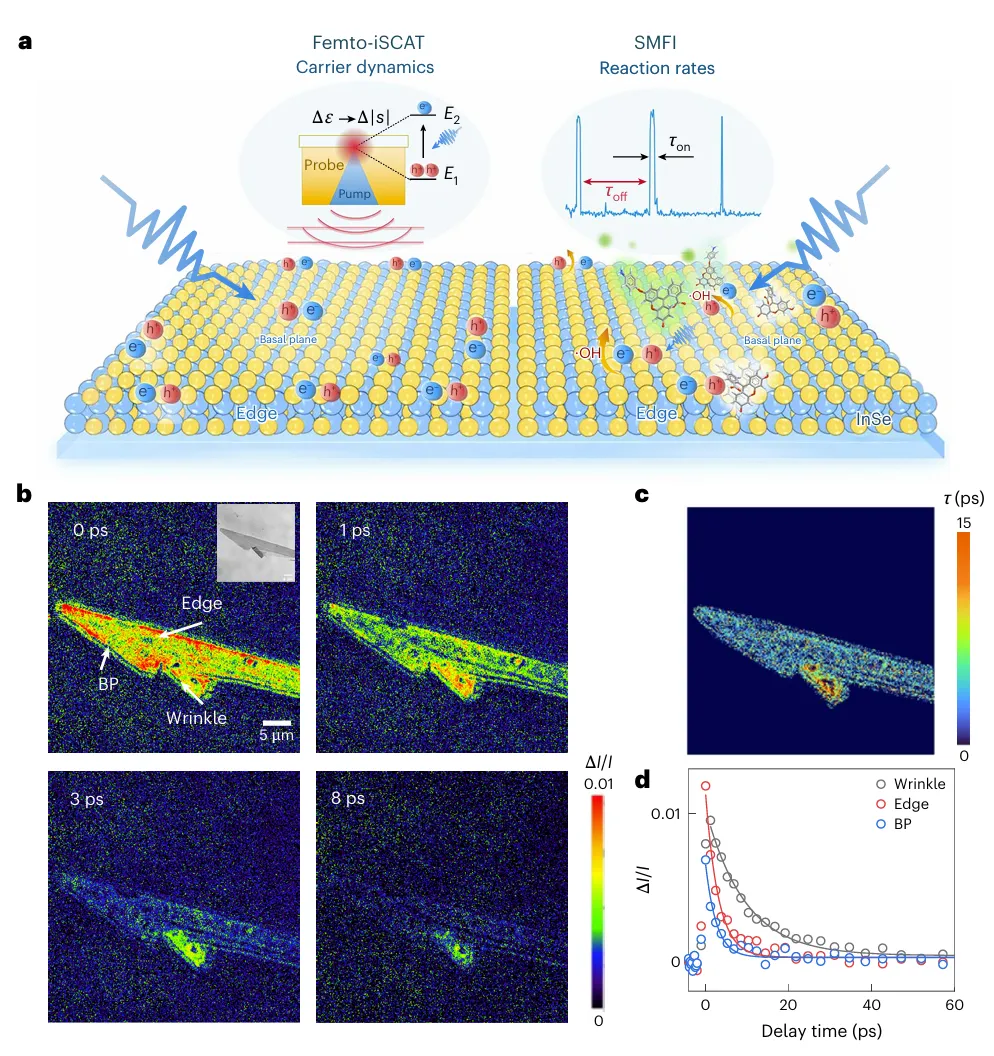

图1a：SMFI与Femto-iSCAT联用，一边记录单个反应事件，一边追踪电荷动态。

🧪 纳米世界的“贫富差距”：边缘和褶皱才是真·顶流

     研究发现，InSe表面不同区域的“催化经济”差异巨大：

• 褶皱处
  电荷寿命最长（9.5 ps），反应速率最高（2.3 s⁻¹·μm⁻²）
• 边缘
  次之（寿命3.1 ps，速率1.5 s⁻¹·μm⁻²）
• 平坦基面
  最“佛系”（寿命仅2.6 ps，速率0.6 s⁻¹·μm⁻²）

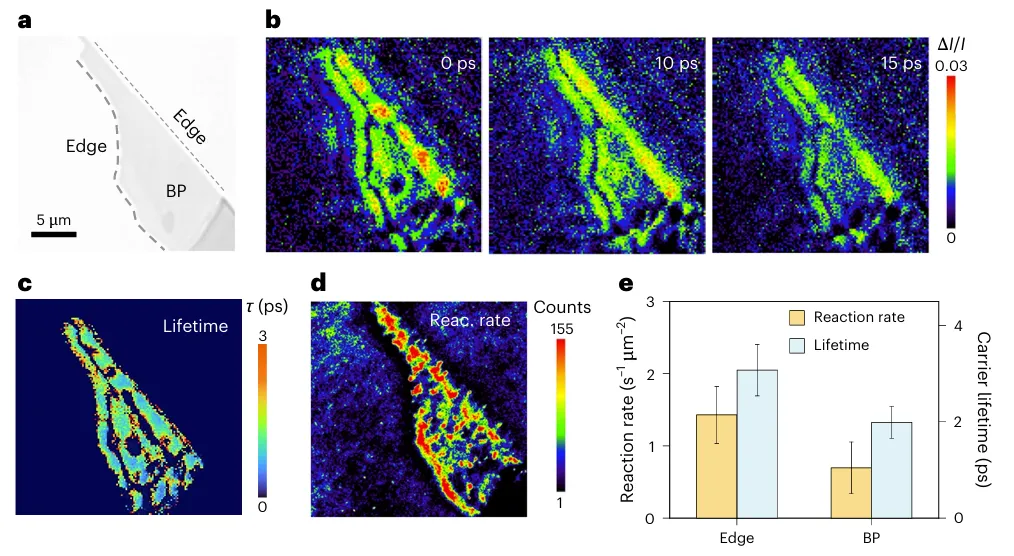

图2c-d：左图为电荷寿命分布（红=长寿命），右图为单分子反应事件密度（红=高活性）。两者高度重合！

     为什么？因为边缘和褶皱就像天然的“电荷陷阱”——它们在半导体带隙中引入局域能级，有效分离电子和空穴，大幅延缓复合（即“死亡”）。活得越久，参与氧化反应的机会就越大。

     更妙的是，褶皱还自带“应力调控”Buff：拉伸应力促进电荷分离，压缩应力则像漏斗一样把电荷“吸”过来聚集。双重加持，让它成为活性冠军。

⚖️ 终极答案：寿命 vs 浓度，谁说了算？

     最关键的发现来了！科学家们对大量数据做统计分析，结果一锤定音：

• 电荷浓度
  与反应速率的相关性很弱（Pearson系数 < 0.5）
• 电荷寿命
  与反应速率呈强正线性关系（边缘ρ=0.84，基面ρ=0.58）

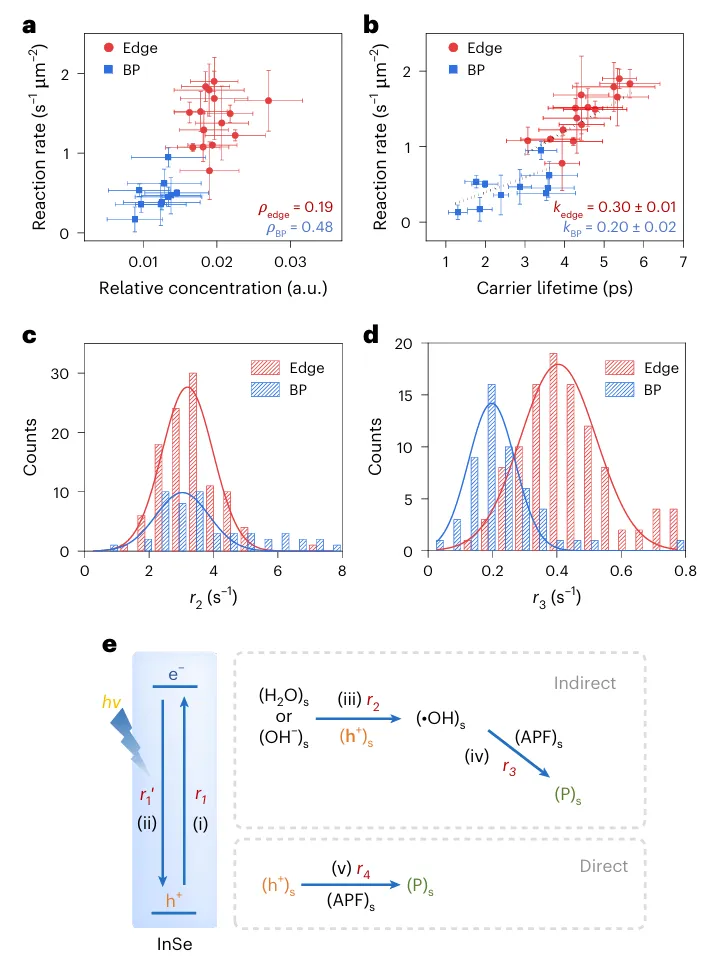

图3b：无论边缘还是基面，寿命越长，反应越快，且呈完美直线！

     这意味着什么？光催化设计的核心，不应只追求“多产电荷”，更要学会“养电荷”——延长它们的寿命，让它们有足够时间跑到表面完成反应。

     打个比方：与其生一百个“短命鬼”孩子，不如精心养育十个“长寿战士”。

📏 还有一个隐藏彩蛋：三层InSe是“黄金厚度”！

     研究还揭示了一个反直觉现象：不是越薄越好，也不是越厚越强。

     当InSe从单层增加到三层时，无论是边缘还是基面，电荷寿命和反应速率都达到峰值；继续增厚，性能反而下降。

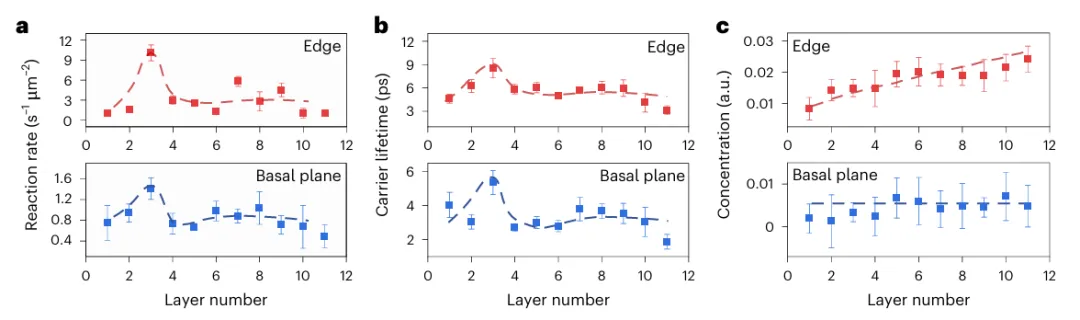

图4：三层InSe（3L）在边缘和基面均表现出最佳性能。

     原因在于量子限域效应与带隙类型的微妙平衡：

      - 少于三层：表面复合太强，电荷“英年早逝”

      - 超过六层：带隙变直接，复合加速

      - 三层恰到好处：间接带隙延缓复合 + 足够厚度抑制表面损失 = 寿命最大化！

💡 写在最后：从“知其然”到“知其所以然”

     这项工作不仅解开了光催化活性位点的“黑箱”，更提供了一套强大的通用工具——SMFI + Femto-iSCAT联用，未来可推广至TiO₂、g-C₃N₄、钙钛矿等各种光催化体系。

     对于材料工程师而言，这意味着：缺陷不再是“瑕疵”，而是可设计的“功能单元”。通过精准调控边缘密度、引入可控褶皱、优化层数，我们或许能定制出下一代超高效率光催化剂，用于制氢、降解污染物甚至人工光合作用。

       你觉得未来的光催化剂会像乐高一样“拼装”活性位点吗？欢迎在评论区聊聊你的脑洞！如果觉得这篇解读有启发，别忘了点赞、分享给更多朋友～

参考文献

       Wu, L., Lyu, P., Zhang, R. et al. Nanoscale correlation of single-molecule reactivity and charge carrier dynamics in a two-dimensional layered InSe photocatalyst. Nat Catal (2026). https://doi.org/10.1038/s41929-025-01472-w

     厦门天鹭飞扬科技有限公司

     电话: 13225921134

     网站: www.xmtlfy.com
