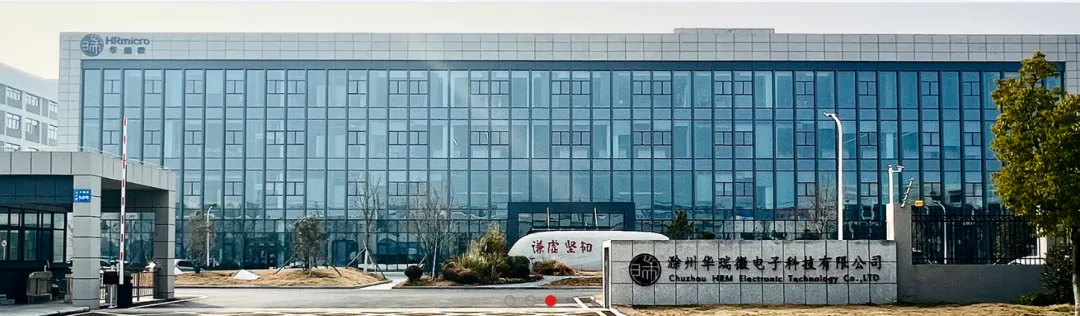

    华瑞微（南京华瑞微集成电路有限公司）是一家专注于功率半导体芯片的IDM企业。它的发展路径独特，通过跨省布局实现了“南京研发”与“滁州制造”的协同，核心产品覆盖硅基及第三代半导体。

🏙️ 南京与滁州的分工布局

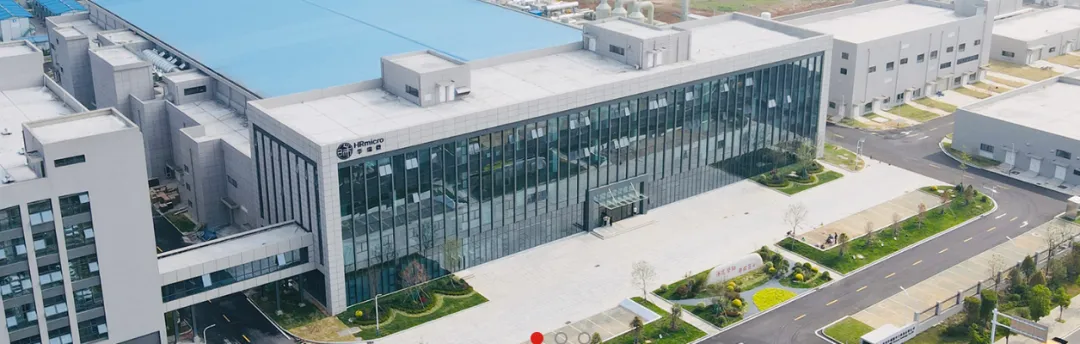

跨省布局是其核心战略，两地功能明确协同：

 这种“南京的价格，滁州的成本”模式，有效平衡了人才与技术获取与规模化制造的成本控制。

📜 华瑞微发展历程

⚙️ 产品技术特点

华瑞微的产品技术演进遵循从成熟硅基技术到先进化合物半导体的路径。

1. 已量产的硅基功率MOSFET：这是其当前营收主力，技术平台完整：

• 高压VDMOS：采用平面条纹DMOS技术，优化了导通电阻与开关性能，抗浪涌能力强，已应用于华为、小米等品牌的电源适配器。

• 屏蔽栅沟槽MOS (SGT MOS) & 超结MOS (SJ MOS)：属于更先进的技术。SGT MOS适用于低电压、高密度场景；超结MOS则用于高电压、低损耗领域，已稳定供货给充电桩等工业客户。

2. 研发中的第三代半导体：这是面向未来的技术方向，主要研发碳化硅(SiC) MOSFET。与传统硅基器件相比，SiC器件能显著降低功耗，提高系统效率，特别适合新能源汽车、5G基站等高端应用。

3. 技术发展模式：公司注重 “产学研”结合，与西安交通大学等高校共建研发平台。其发展也深度受益于长三角一体化战略，解决了制造环节的用地、成本等实际问题。

💰 资金来源与资本运作

华瑞微的融资节奏密集，且投资人背景多元，构成了其快速发展的燃料：

• 融资时间线明确：

• 2020年底（A轮）：融资约2亿元，由普华资本、安振基金、毅达资本等合投。此时资金主要用于启动滁州IDM项目。

• 2021年12月（B轮及B+轮）：连续完成两轮共3亿元融资。投资方出现了产业资本芯朋微（一家已上市的电源管理芯片公司），以及活水资本、万联广生等机构，老股东持续加码。这轮融资主要用于产能提升和研发。

• 资本构成特点：资金来源结合了财务投资人（如毅达资本）、产业投资人（如芯朋微，可能带来协同效应）以及政府相关基金（如安振基金）。这种组合既提供了资金，也带来了产业资源和政策支持。

💎 总结与观察

总的来说，华瑞微的发展呈现出一个清晰的逻辑闭环：凭借资深团队确立高端功率器件技术路线 → 通过市场化融资快速构建IDM制造能力 → 以稳定产能和工艺优势支撑产品升级和客户拓展 → 再以技术进展和市场前景吸引后续融资，投入更前沿的研发。

其技术和资金的联动非常紧密：每一次重要的融资都直接对应着产能的扩大（滁州项目）或技术的跃进（第三代半导体研发）。目前，公司正处于从消费电子市场成功切入工业与汽车等更高门槛、更广阔市场的关键阶段。

华瑞微在短短数年内，凭借精准的跨省产业布局和扎实的技术阶梯规划，完成了从芯片设计到IDM的升级，成为中国功率半导体国产化浪潮中一个特色鲜明的案例。

附：功率半导体（如IGBT）的不同技术路线：
