钙钛矿太阳能电池（PSC）已经实现了高功率转换效率（PCE），接近硅基太阳能电池的性能。然而，在保持高效的同时扩大PSC仍然是一个重大挑战。近日，南京工业大学陈永华、夏英东、晁凌锋报道了甲酸根阴离子稳定胶体在可扩展PSC中的效率损失可以忽略不计。
本文要点：

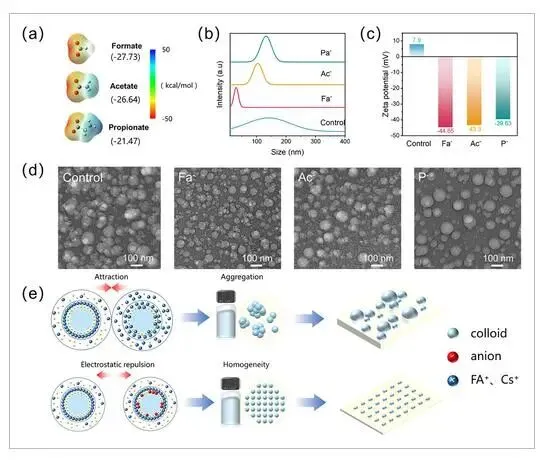

1)甲酸根阴离子提高了胶体表面的电荷密度，增强了静电排斥力，防止了颗粒聚集。这显著地将胶体尺寸减小到30nm左右，并促进均匀成核，从而允许在环境空气中从小面积到小模块尺寸可扩展地制造高质量的钙钛矿薄膜。
2)因此，PSC的PCE分别为24.30%（1 cm2）和24.10%（12.6 cm2，5 cm × 5 cm迷你模块）。此外，在环境空气中以最大功率点跟踪运行1000小时后，封装的微型模块保持了95%的初始效率。
参考文献：

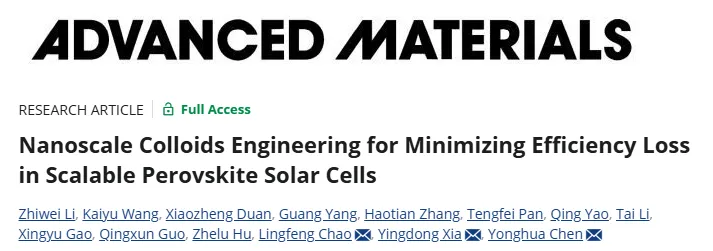

Zhiwei Li et.al Nanoscale Colloids Engineering for Minimizing Efficiency Loss in Scalable Perovskite Solar Cells Adv. Mater. 2026
DOI: 10.1002/adma.202520776
https://doi.org/10.1002/adma.202520776
