二维MXene（Ti₃C₂Tₓ）导电性好、表面化学丰富，是柔性储能的明星材料。但它有个“死穴”：纳米片组装成薄膜时，会像湿纸巾一样紧密堆叠，电解液离子挤不进去，大部分活性位点就成了摆设。
传统热处理能提升导电性，但往往让片层更致密、甚至氧化——导电上去了，离子进不来。这个矛盾卡了MXene薄膜很多年。
南京林业大学周晓燕、杨培团队最近在《Journal of Colloid and Interface Science》上发了一篇，用碳点（CDs）+快速焦耳加热组合拳，把这对矛盾一刀剪开。
他们把超小尺寸的碳点均匀锚定在MXene纳米片上，然后秒级焦耳热处理。碳点表面官能团快速热分解，释放气体，在致密层间引发“微爆”效应——像在紧压的书页里塞进小鞭炮，炸出局部大孔。同时，碳点在缺陷处原位碳化，形成保护层，抑制氧化。
结果：比电容486 F/g（提升49%），导电率飙升549%（纯MXene的两倍多），电荷转移电阻低至0.94 Ω。组装对称超级电容器，5000次循环后容量保持93.2%。
不是“改良”，是“边爆边焊”。
01 碳点“微爆”：气体炸开层间通道，焦耳热秒级引信

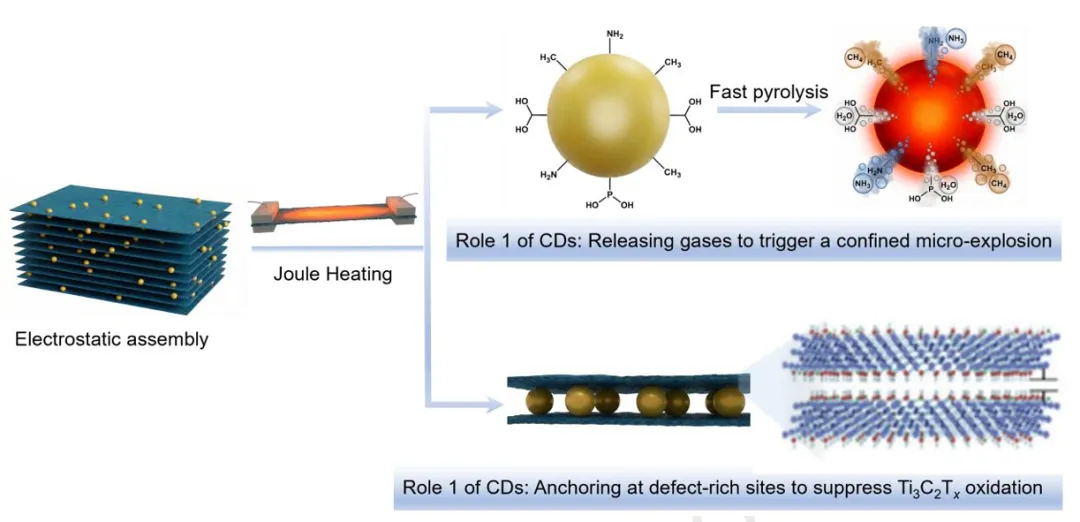

先看图1的示意图。左图：带正电的碳点通过静电作用，精准锚定在带负电的MXene纳米片表面。右图：秒级焦耳加热瞬间，碳点与MXene表面官能团急速热分解，释放气体，在层间产生“微爆”压力，炸出局部大孔通道。同时，碳点在缺陷处原位碳化，形成富碳界面层，物理隔绝氧气，抑制MXene氧化。
碳点一个是“造孔剂”，一个是“保护层”。一石二鸟。
02 微爆的“弹药”：碳点产气比MXene猛得多

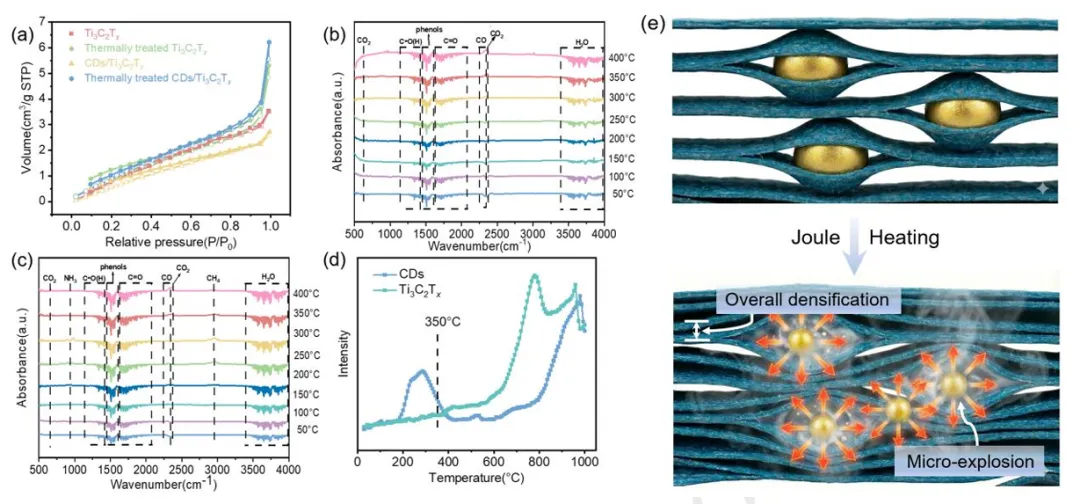

图2用数据证明微爆的驱动力。图2a显示热处理后薄膜孔径与孔容显著增大——大孔确实被炸出来了。图2b-d的热重-红外联用揭示气体来源：MXene只释放少量H₂O，而碳点在350°C以下剧烈释放NH₃和CH₄，产气强度远超MXene。碳点是微爆的“气体增压引擎”。
图2e归纳了这种独特的分级结构：整体致密化 + 层间局部大孔——电子跑得快，离子进得去。
03 碳点“护身符”：原位碳化，把氧化挡在门外

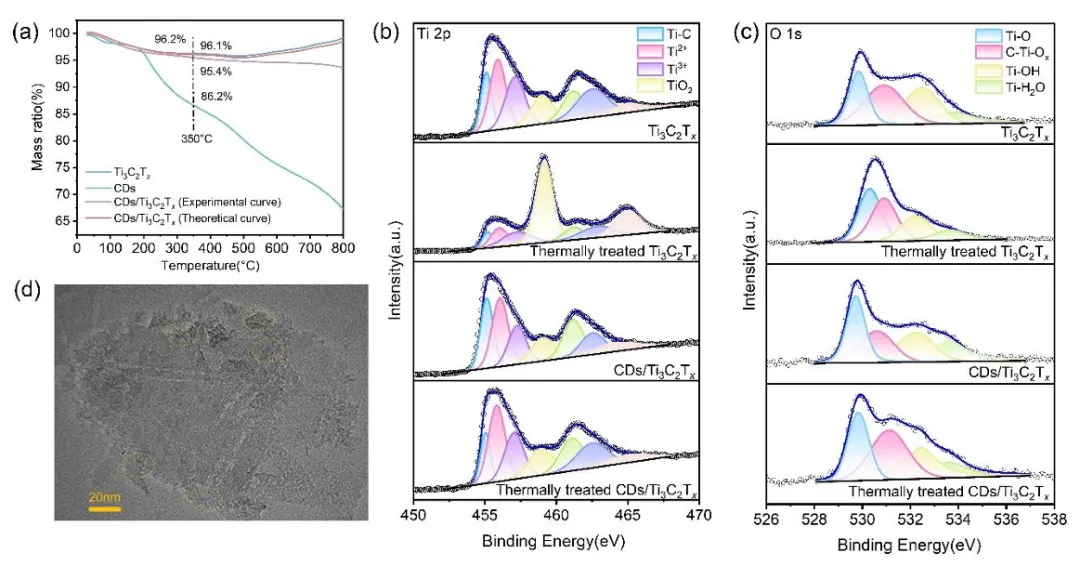

图3论证碳点对MXene热致氧化的抑制。图3a的热重曲线：纯MXene加热时出现反常增重（氧化），而复合薄膜呈正常失重——碳点有效遏制了氧化。图3b-c的XPS显示，复合薄膜热处理后TiO₂特征峰无明显增强，MXene本征结构得以保留。
图3d的HRTEM在MXene片层边缘观察到石墨化碳晶格条纹（而不是TiO₂晶体），从微观上证明碳点原位碳化形成的致密碳层起到了物理阻隔氧气的屏障作用。
04 电化学：486 F/g，导电率涨549%，电荷转移电阻0.94 Ω
图4是三电极性能。

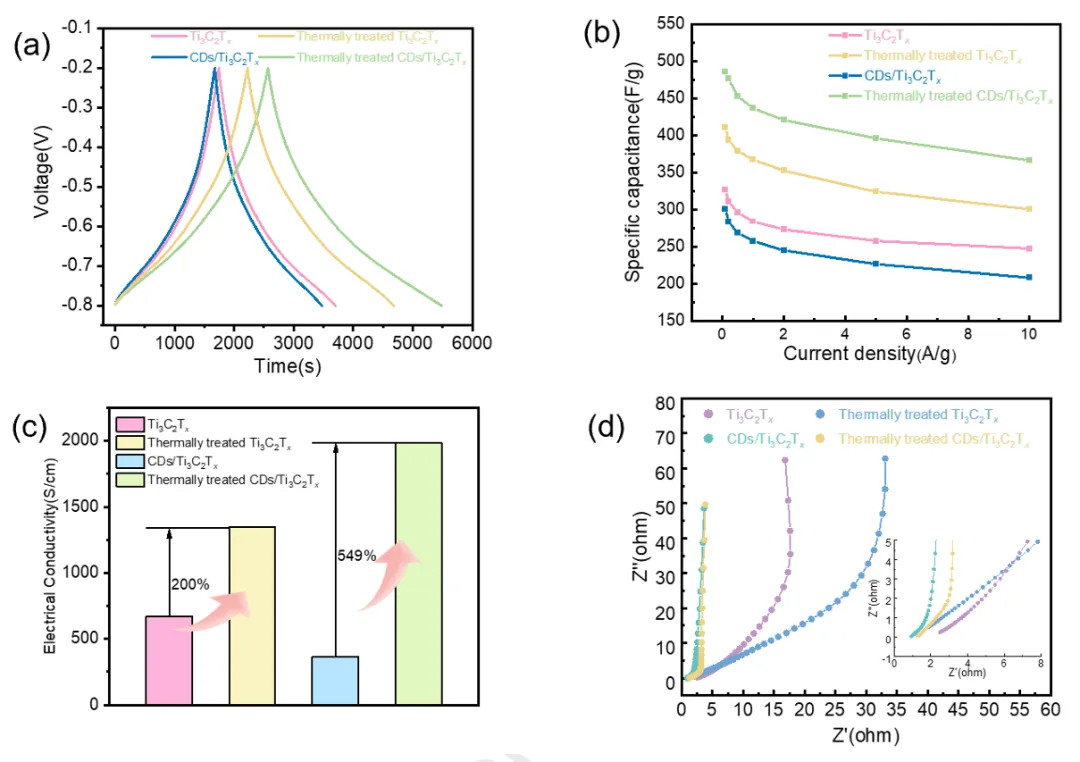

图4a：优化后复合薄膜在0.1 A/g下比电容486 F/g，较纯MXene（326 F/g）提升49%。图4b倍率性能：电流扩大百倍后，电容保持率仍达75.4%——微爆炸出的大孔，让离子在快充下照样跑得顺。
图4c：导电率提升幅度高达549%，是纯MXene的两倍多。图4d的EIS：优化电极的电荷转移电阻低至0.94 Ω（纯MXene约2.5 Ω），界面反应动力学极佳。
05 器件验证：5000次循环，电容剩93.2%
图5是组装对称超级电容器的实际表现。

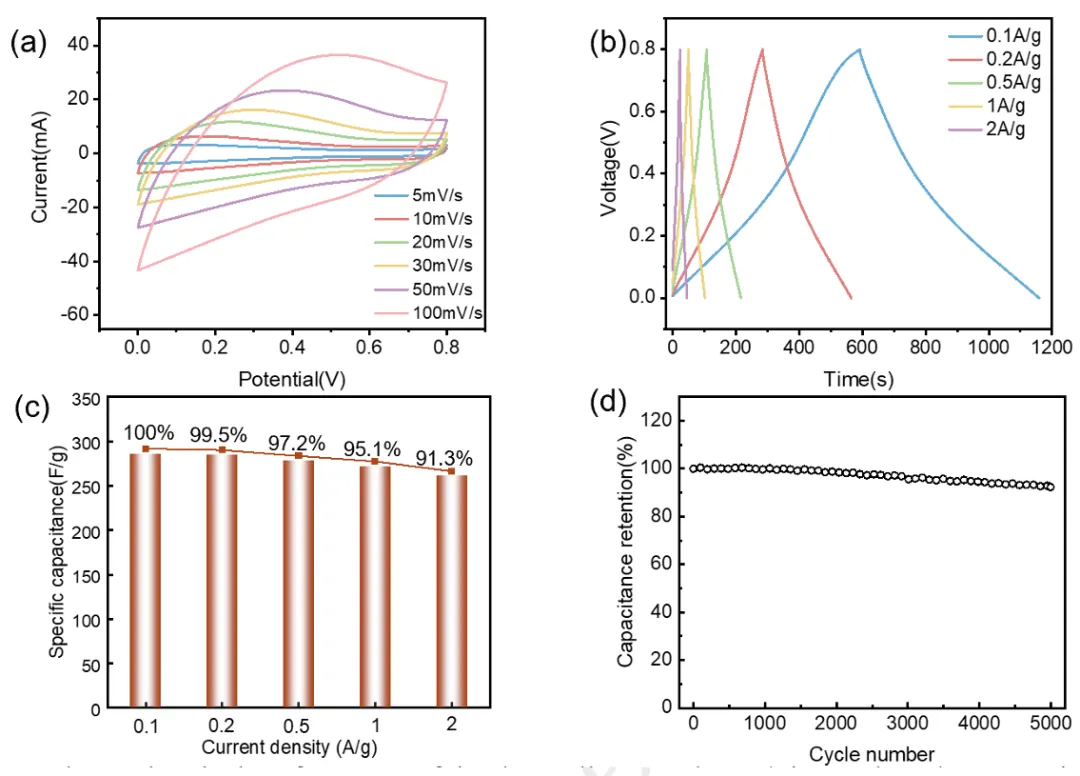

图5a的CV曲线在不同扫速下均保持准矩形——响应快。图5b-c：0.1 A/g下比电容286 F/g，电流增大20倍时电容保持率高达91.3%。图5d长循环：5000次充放电后，仍保有93.2%的初始电容。
电极层面的突破，成功转化成了器件级的性能优势。
06 这事的看点：碳点不只是“碳”，是“活性热调制器”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
结构层：碳点静电锚定在MXene上，秒级焦耳热引发“微爆”，炸出局部大孔——整体致密、局部多孔，电子通道和离子通道同时打开。
保护层：碳点优先占据缺陷位点，原位碳化形成石墨化碳层，物理阻挡氧气，MXene不被氧化。
性能层：比电容486 F/g（+49%），导电率涨549%（纯MXene两倍多），5000次循环剩93.2%。不是“折中”，是“双赢”。
文献信息
Carbon dot enhanced micro-explosion for ion-accessible and highly conductive MXene films via fast joule heating
Journal of Colloid and Interface Science, 2026
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
