1成果简介
锂离子电池(LIBs)广泛用于便携电子设备和电动汽车,但商用石墨负极容量(372 mAh/g)有限。过渡金属磷化物(TMPs)如Ni₂P、CoP、FeP因高导电性和高离子电导率而备受关注,但仍面临体积膨胀和本征导电性不足等问题。基于此,南京工业大学杨建教授团队与新余学院江尉通过磷化NiFeCo-LDH@Ti₃C₂Tₓ前驱体,原位构建了一种独特的三维(3D)网络结构复合材料NiFeCoP@Ti₃C₂Tₓ。其中,Co、Fe共掺杂的Ni₂P(NiFeCoP)纳米片通过异质结锚定在Ti₃C₂Tₓ纳米片上。
该3D网络结构不仅建立了三维导电网络,还在异质界面处产生了内建电场,有效加速了电子/离子传输,同时提高了电极的结构稳定性。DFT计算表明,Co掺杂进一步优化了NiFeCoP的电子结构,引入了更多活性位点,促进了电化学反应动力学。同时,Ni、Fe、Co不同氧化还原电位的协同效应有效缓冲了充放电过程中的体积变化。作为锂离子电池负极,NiFeCoP@Ti₃C₂Tₓ在不同电流密度下均表现出优异的电化学性能:0.5 A/g下循环340次后容量为950 mAh/g,1 A/g下循环900次后为816 mAh/g,2 A/g下循环1000次后为541 mAh/g。相关研究成果以“Heterojunction-engineered Co, Fe co-doped Ni₂P@Ti₃C₂Tₓ with 3D network structure for enhanced lithium storage”为题发表在化工领域《Journal of Alloys and Compounds 》期刊上(杨建教授为通讯作者、江尉为论文一作)。
2图文导读

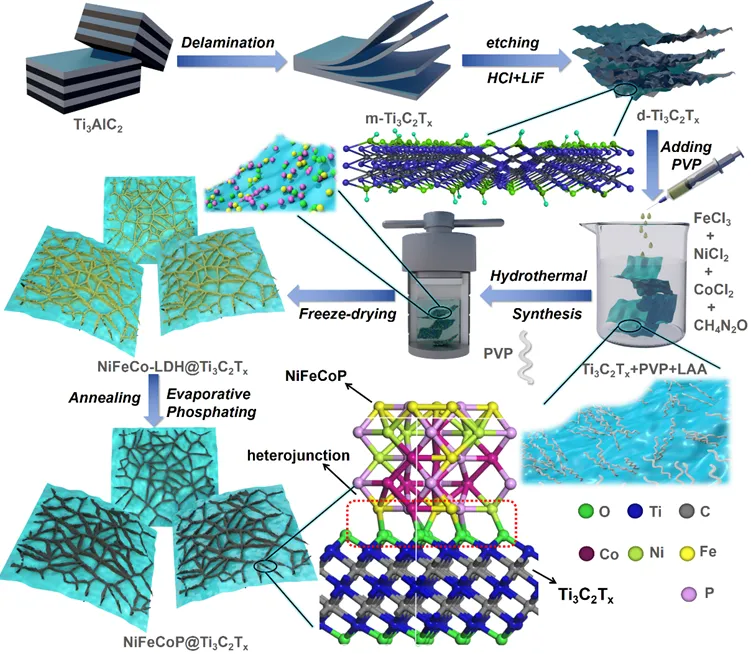

图1. NiFeCoP@Ti3C2Tx 复合材料的制备流程示意图。

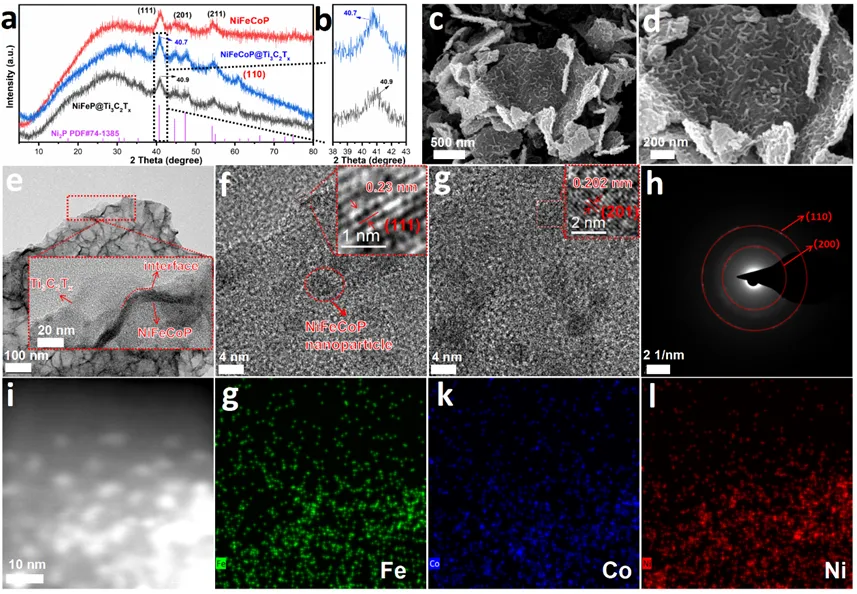

图2. (a、b)XRD 图谱;(c、d)NiFeCoP@Ti3C2Tx的SEM图像;(e)TEM图像;(f–g)HR-TEM图像;(h) SAED 图谱;(i–l)STEM-EDS元素分布图。

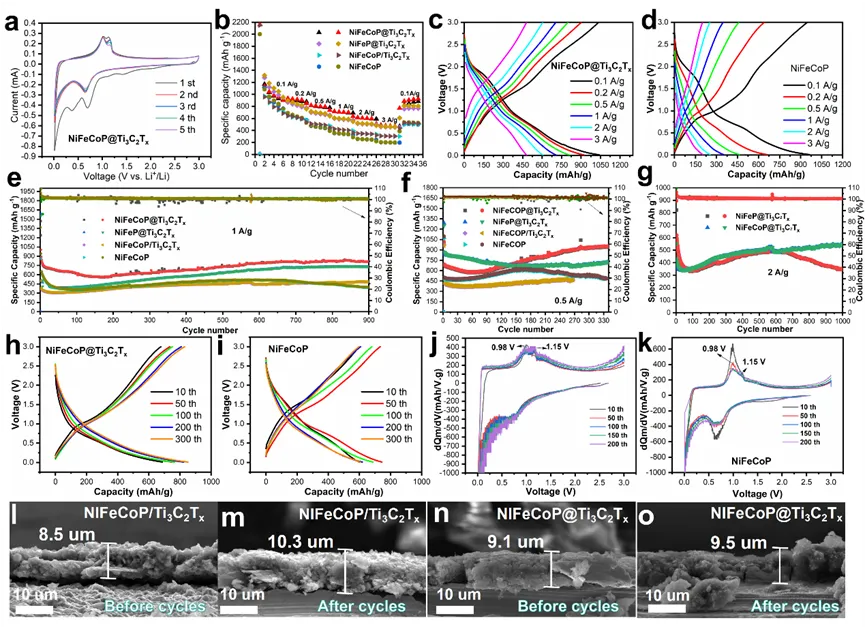

图3. a) S-NRP@Ti3C2Tx在0.2 mVs-1时的CV曲线,b) S-NRP@Ti3C2Tx、NRP@Ti3C2Tx、RP/Ti3C2Tx和RP的速率能力,c) S-NRP@Ti3C2Tx在0.2-4 a g-1时的GCD曲线,d) S-NRP@Ti3C2Tx、NRP@Ti3C2Tx、RP/Ti3C2Tx和RP在1 a g-1时的库仑效率和循环性能,f) S-NRP@Ti3C2Tx、NRP@Ti3C2Tx、RP/Ti3C2Tx和RP在2 a g-1时的库仑效率和循环性能,f) EIS曲线以及S-NRP@Ti3C2Tx、RP/Ti3C2Tx和RP的Z '和ω1/2的关系,以及等价电路(插图)。h-k)在1 Ag-1下循环300次前后RP和S-NRP@Ti3C2Tx电极的SEM横截面图像。

图4. (a) Ni₂P 、NiFeP和NiFeCoP的 PDOS ;(b)NiFeCoP中Ni、Co和Fe的 TDOS ;(c) Ni₂P 及 Ni₂P / Ti₃C₂O₂ 异质结的 PDOS ;(d) Ni₂P 的工作函数;(e) Ti₃C₂O₂ 的工作函数;(f) Ni₂P / Ti₃C₂O₂ 异质结构的工作函数;(g) Ti₃C₂O₂ / Ni₂P 异质结的三维差分电荷密度等值面图;(h)二维差分电荷密度等高线图;(i)沿界面法线方向的平面平均电荷密度差。

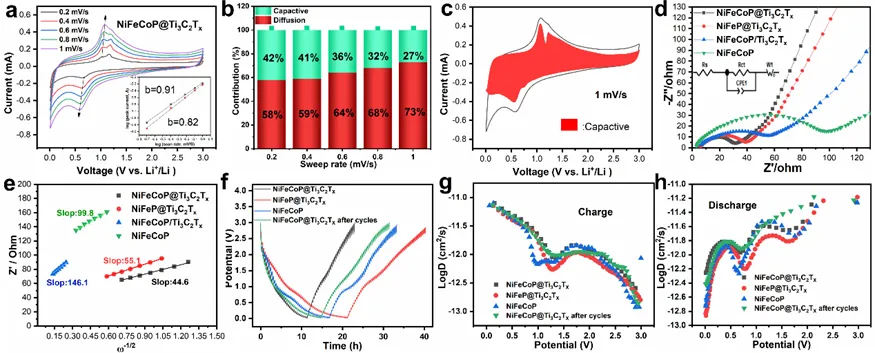

图5. NiFeCoP@ Ti₃C₂Tₓ 的:(a) 在0.2、0.4、0.6、0.8和1 mV/s速率下的循环伏安曲线,以及log(i)对log(ν)的作图关系(插图);(b) 在0.2、0.4、0.6、0.8和1 mV/s速率下电容行为的贡献比;(c) 1 mV/s速率下电容行为的贡献;(d,e) EIS曲线及Z′与w-1/2的线性拟合;(f) NiFeCoP@ Ti₃C₂Tₓ 、NiFeP@ Ti₃C₂Tₓ 、NiFeCoP和NiFeCoP@ Ti₃C₂Tₓ 在2 A/g电流密度下循环500次后的 GITT 曲线;(g,h) 充放电过程中的Li+扩散系数。
3小结
本文通过磷化NiFeCo-LDH@Ti₃C₂Tₓ成功合成了具有3D网络结构的NiFeCoP@Ti₃C₂Tₓ复合材料。NiFeCoP纳米片通过异质结锚定在Ti₃C₂Tₓ上,形成内建电场,比表面积为50.1 m²/g。作为LIBs负极,该材料在不同电流密度下均表现出优异的循环稳定性(0.5 A/g下340次循环后950 mAh/g,1 A/g下900次循环后816 mAh/g),优化的Li⁺扩散系数(1.03×10⁻¹¹ cm²/s)和伪电容贡献(0.2–1 mV/s下58–73%)。3D网络异质结构协同内建电场加速了电子/离子传输并增强了结构稳定性;Co掺杂优化电子结构、增加活性位点;Ni/Fe/Co不同氧化还原电位协同缓解体积变化。该工作为设计高性能磷化物基储能材料提供了可行策略。
文献:
10.1016/j.jallcom.2026.187478

来源:文章来自南京工业大学投稿


版权与免责声明:
① 凡本网注明"材料分析与应用"的所有作品,版权均属于材料分析与应用,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:材料分析与应用"。违者本网将追究相关法律责任。
② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
③ 如涉及作品内容、版权等问题,请在作品发表之日起三日内与本网联系,否则视为放弃相关权利。
