南京申瓯 | 矿区本安型调度通信系统应用方案

项目需求

1、在程控机房部署一套本安型数字程控调度机，调度系统采用无阻塞时隙交换及模块化设计构架，具有双回路电话接口，系统功能丰富，支持行调合一。实现调度中心与井下调度分机、井上办公电话的生产调度及语音通信需求。

2、调度系统上联通过模拟中继与运商对接、下联用户通过电缆连接到井下本安防爆电话及井上办公场所话机，实现调度中心、井下生产区、井上办公区的通信互联互通，其中井下提供双回路电话接口，每个号码提供两个物理接口，接入本安型电话耦合器后再分别接入井下电缆。

3、双回路电话具有线路故障检测功能，以及线路故障时时告警功能；其中一条线路故障不影响另一条线路正常工作，以保证井下通信安全。

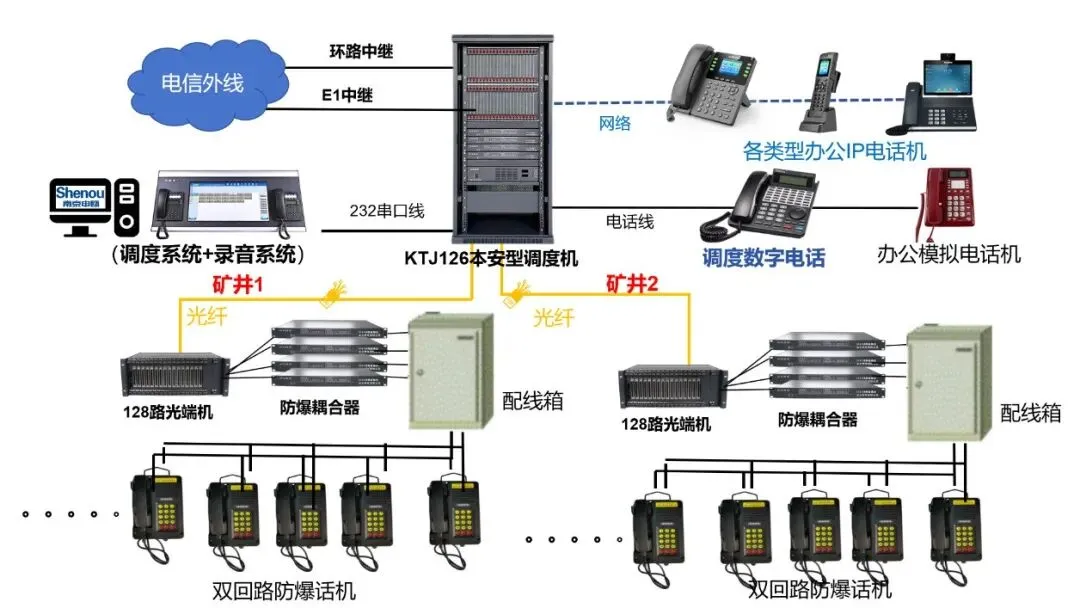

方案拓扑

项目实施

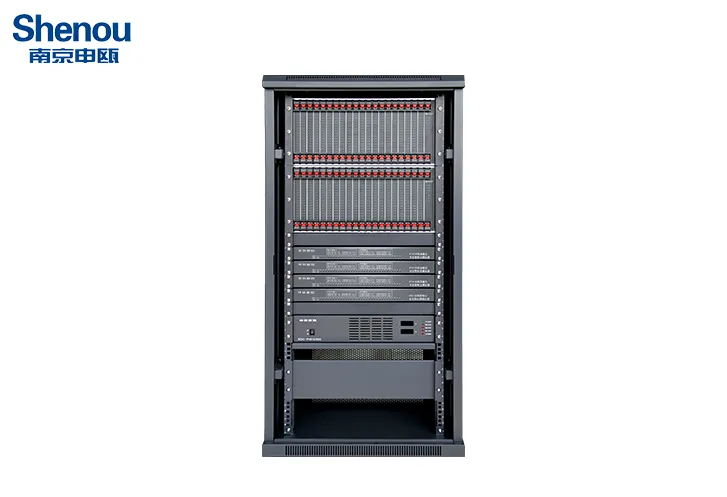

1.在调度机房部署一台KTJ126的本安输出型数字程控调度机系统。系统提供4路E1（支持多种信令接入，如NO.7、NO.1、PRI等）和64路环路中继接入PSTN，与外部实现语音通信调度；

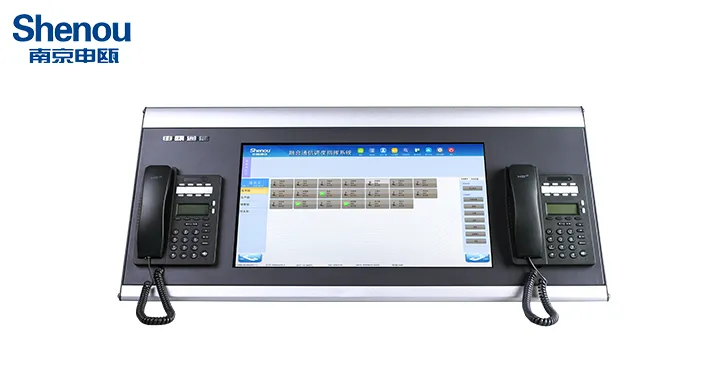

2.在调度室内配置1台21.5寸液晶屏SOD8280触摸调度台，可根据需要配置多台调度台同时工作。一台电话录音系统管理电脑，一台调度管理电脑；

3.井上可接入256部各类型IP电话机，包括但不限于商务IP电话机，无线IP电话机，视频IP电话机。在行政区域可部署行政用调度数字话机，和办公模拟电话机；

4.KTJ126的光口板可接光纤直连井下，通过光端机还原成模拟信号，接入防爆耦合器，再到配线箱。井下部署双回路防爆型电话机通过电话线连接至配线箱。

方案亮点

1) KTJ126程控调度机采用目前全分散控制方式，具有主控热备份、电源热备份，大大提高了系统的可靠性。

2) 交换机支持容量能平滑扩容，单机可扩容至768路，扩容无需另增加软件费用，只需增加相应的硬件费用即可。

3) 适应各种中继方式，如E1、VOIP、环路、载波、E/M中继等，能支持NO.7、NO.1、PRI、R2等各种信令，接口丰富，组网灵活。

4) 系统支持数字专用话机功能，支持数台30键多功能数字话机行政调度使用。

5) 系统支持光口板，单板可接128路话机，最多可接4块光口板。可传20km或选配40KM，省去购置局端光端机费用，传输更稳定，布设更方便。

6) 系统支持模拟电话机，IP电话机，数字专用电话机混用。

7) 本系统支持128部双回路电话机接入，每部可接2条单独线路。

8) 系统支持3组8位全弹性编号，完全满足用户各种特殊编号需求。

9) 内置数字录音系统：全通道16并发通话录音，最大支持128路并发录音。自动对调度电话的呼入呼出进行实时录音，用户可随时提取录音内容，为保持调度指挥通话资料、事故后追溯、调度坐席的考评依据等提供了完美的解决方案。
