在二维范德华材料的研究里，铁电、压电这类可极化物性一直是低功耗存储、传感和纳米机电系统的核心，但传统二维铁电材料要么难以获得稳定极化，要么调控手段单一，而近几年兴起的 “twistronics（扭转电子学）” 给界面物性调控带来了全新可能，不过大多数扭转研究都集中在同质结或强关联体系，对于像石墨 / MoS₂这种金属 / 半导体异质结的扭转调控铁电滞行为，还几乎是空白。更关键的是，石墨和 MoS₂之间本身具有结构超滑特性，转动势垒极低，非常适合用来做低能耗、可编程的极化器件，但这一优势一直没有被用在电滞回线和存储窗口的调控上。这篇发表在 Nature Communications 上的工作就抓住了这个突破口，在石墨 / 单层 MoS₂范德华异质结中，首次发现了可以通过层间扭转实现高度可编程的电滞回线，并且在 30° 附近出现记忆窗口的剧烈收缩，同时还观测到显著的面外压电响应，整套体系不依赖层间滑动的铁电机制，而是由界面电荷转移和莫尔势共同驱动，既稳定又可精准调控，为二维可重构铁电器件提供了全新的设计思路。
在超高真空环境中制备干净的单层 MoS₂，再利用具有自回缩特性的高质量石墨微片，在氮气氛围中精准转移构筑异质结，保证界面原子级平整且无杂质；然后搭建一套可以原位旋转角度、同时施加栅压和偏压的测试系统，精确测量不同扭转角下的 I–Vgate 曲线，提取电滞回线和记忆窗口；之后用压电力显微镜表征异质结的面外压电响应，量化压电系数；最后通过第一性原理计算，分析界面电荷转移、极化分布以及极化与层间位移的关系，排除滑动铁电机制，明确界面电荷局域化是电滞的核心来源。整套实验干净、变量单一、结论可靠，是典型的高质量二维物性研究。

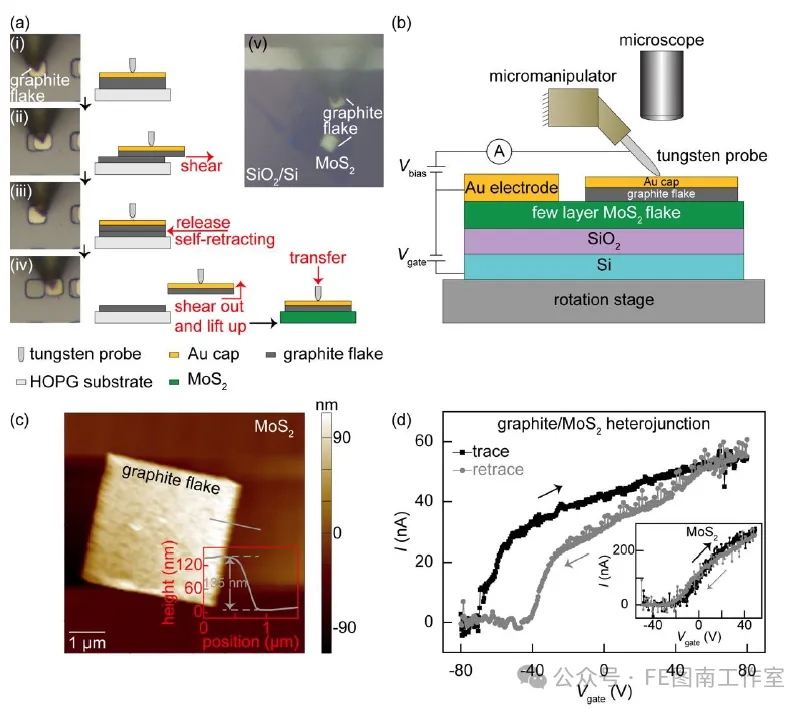

图 1 完整展示了石墨 / MoS₂异质结器件的制备流程、测试系统和基础电滞回线特性，是整个工作的实验基础。图 1a 分五步展示了器件的制备全过程，首先制备出覆盖 Au 电极的 4μm×4μm 石墨台面，用钨探针对其进行精准操控，接着对石墨台面顶部进行横向剪切，利用材料的自回缩特性筛选出原子级平整的单晶石墨片，再将这片高质量石墨完全剪切分离并抬起，最终精准转移到已经制备好的单层 MoS₂/SiO₂/Si 基底上，最终得到干净的异质结，这种自回缩筛选方法能有效排除褶皱、多晶和缺陷带来的干扰，保证界面是高质量的非公度超滑接触，整个过程都在干燥氮气环境中完成，避免了空气中污染物吸附影响界面物性。图 1b 是课题组自主搭建的测试系统示意图，可以同时施加偏压和栅压，并且通过旋转台精准控制石墨和 MoS₂之间的相对扭转角，这套系统没有传统 AFM 测试的电流限制，能在更大电流范围内稳定测量电滞回线，对垂直电场的控制也更加精准。图 1c 是异质结的 AFM 图像，可以看到石墨片平整覆盖在 MoS₂上，表面粗糙度极低，进一步证明界面质量优异。图 1d 是关键的电学测试结果，石墨 / MoS₂异质结在栅压扫描下出现非常明显的顺时针电滞回线，而纯 MoS₂器件完全没有滞回，直接证明这种电滞行为来自两者的界面，而且因为器件面积达到 4μm×4μm，边缘效应被极大抑制，信号完全由体相界面贡献，排除了边缘吸附或局部缺陷造成的假滞回现象。

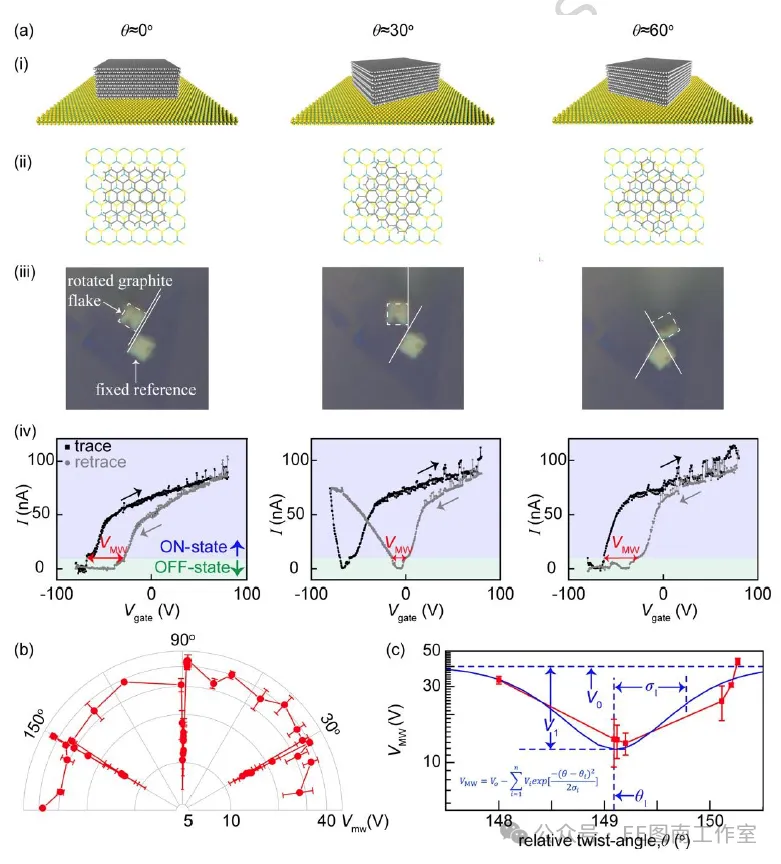

图 2 系统研究了扭转角度对电滞回线和记忆窗口的调控规律，是整篇文章最核心的实验发现。图 2a 展示了 0°、30°、60° 三个典型扭转角下的 I–Vgate 曲线，0° 和 60° 时都只出现一个完整的电滞回线，开关行为发生在负栅压区间，而 30° 时出现了非常特殊的双电滞回线行为，这是因为 30° 时层间电荷转移被大幅削弱，MoS₂本征电子掺杂浓度很低，在负栅压下电子先被耗尽、空穴开始积累，于是在栅压扫描过程中，先出现空穴主导的第一个滞回，再出现电子主导的第二个滞回，只有在极低掺杂状态下才会出现这种现象，也直接说明 30° 扭转能显著抑制界面电荷转移。图 2b 是 0° 到 180° 范围内记忆窗口电压 VMW 的极坐标图，呈现出清晰的六重对称性，在 30°、90°、150° 三个位置出现明显的凹陷，意味着记忆窗口在这里剧烈减小，从普通角度的 40V 左右骤降到 10V 左右，降幅接近四倍，而且这些凹陷不是噪声造成的，而是连续角度点形成的稳定特征。图 2c 是 150° 附近的放大曲线，仅仅 1° 左右的角度变化，就能让记忆窗口出现接近 30V 的巨大改变，调制倍数达到三倍，灵敏度极高，说明扭转角对界面极化和载流子输运的调控极其精准且高效，这种高度角敏的特性是其他调控方式很难实现的。

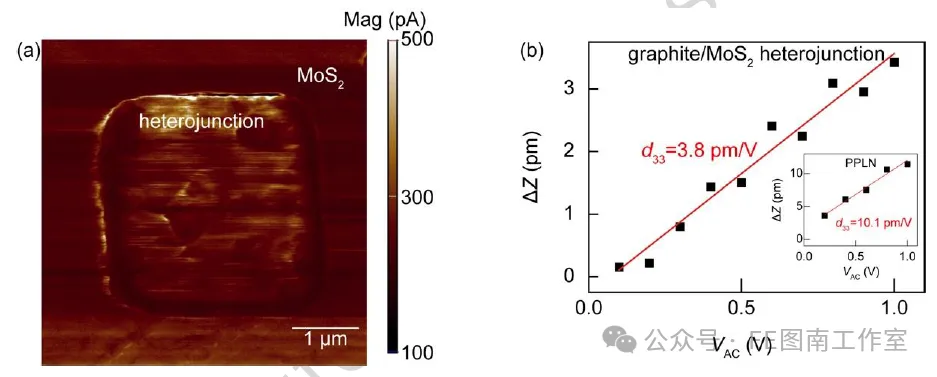

图 3 用压电力显微镜 PFM 验证了异质结的面外压电响应，为界面存在可翻转极化提供了直接的微观证据。图 3a 是异质结区域的面外 PFM 振幅图，可以清楚看到石墨覆盖的区域和纯 MoS₂区域有明显的对比度，证明异质结界面存在垂直方向的极化响应，而单纯的 MoS₂没有这种信号。图 3b 是压电响应随交流电压变化的拟合曲线，同时用周期极化铌酸锂 PPLN 作为标准样标校系统，保证结果准确，最终得到石墨 / MoS₂异质结的有效面外压电系数 d33=3.8 pm/V，这个数值远高于单层 In₂Se₃的 0.3 pm/V，也比 MoS₂/WS₂异质结的 2.0 pm/V 更高，说明这种金属 / 半导体范德华异质结可以实现很强的压电效应，也从侧面证明界面存在稳定且可外场调控的极化，这正是电滞回线能够出现的物理基础，同时如果换成石墨烯而不是石墨，压电系数还能略微提升到 5.2 pm/V，主要是因为石墨烯更轻、弹性更好。

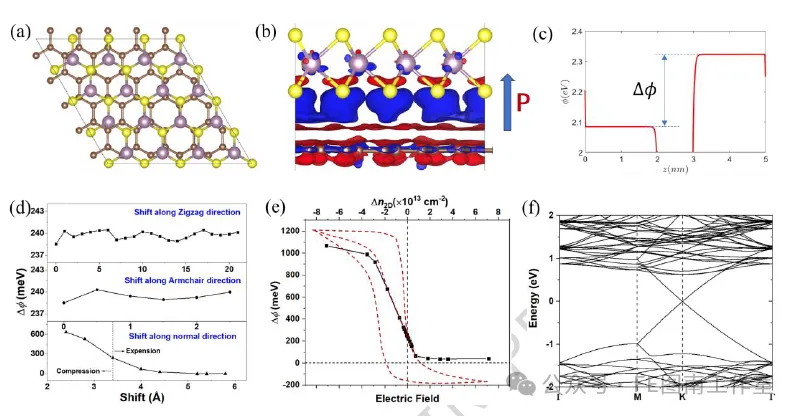

图 4 是 DFT 第一性原理计算，从理论层面揭示了界面极化的起源，并且排除了层间滑动铁电的可能，给出了完整的物理机制。图 4a 是计算所用的石墨 / MoS₂异质结原子模型，层间距保持在 3.4Å 左右，符合范德华接触特征。图 4b 是电荷密度差分布图，红色和蓝色分别代表电荷积累和损耗，可以清晰看到电子从石墨一侧转移到 MoS₂一侧，形成垂直于界面的固有极化。图 4c 是面外方向的静电势分布，直接计算出界面存在稳定的电势差，对应实验观测到的极化。图 4d 是极化随层间沿扶手椅和锯齿方向滑移的变化曲线，结果显示极化几乎不随层间相对位移改变，直接否定了滑动铁电机制，说明体系的极化和层间对齐位置无关，不需要层间移动就能产生滞回。图 4e 是极化随电子掺杂和外电场的变化曲线，无莫尔势时极化接近线性变化，加入莫尔势局域化效应后，就出现了和实验一致的滞回行为。图 4f 是异质结的电子能带结构，清晰展示了能带排列和界面电荷转移的路径，整套计算表明，电滞的来源是界面电荷转移加上莫尔势对载流子的局域化作用，在栅压扫描过程中，载流子不断被注入和抽出，形成可观测的滞回，而扭转角通过改变莫尔势和电荷转移效率，实现对记忆窗口的可编程调控。
原文链接：https://doi.org/10.1038/s41467-026-73318-3
