前言

在城市发展的脉络中，轨道交通不仅是连接空间的工具，更是衡量一座城市工程智慧与人文温度的标尺。在北京这样一座历史与现代交织的超大城市，地下空间的每一寸开拓都伴随着苛刻的约束与复杂的挑战。位于西三环北路与北三环西路交汇处的苏州桥站，正是这种挑战下的非凡产物——在最窄仅16米的极限缝隙中，一座集合了“国内首例暗挖叠落车站”、“厅台同层”创新、江南园林美学以及深度“站城融合”的现代化交通枢纽拔地而起。

本文将以苏州桥站为样本，深入剖析其诞生背后的工程逻辑、设计巧思与人文关怀。从应对桥桩与建筑夹缝的叠落式结构，到12号线精密下穿16号线的施工智慧；从高达25米站厅的力学考量，到“瀑布式”扶梯带来的流动体验；从水墨江南的主题装饰，到覆盖全程的无障碍体系——苏州桥站如同一部多维度的交响乐，每一篇章都诠释着现代地铁如何从单一的“功能载体”转向复合的“人文空间”。我们试图通过这座车站的故事，揭示中国城市建设如何在极限条件下实现技术突破、功能整合与美学升华，从而为未来的城市轨道交通发展提供一份生动的“北京样本”。

北京地铁苏州桥站的结构

北京地铁苏州桥站是一座结构复杂的地下换乘站，其作为国内首例“厅台同层”的暗挖叠落车站，整体设计巧妙地应对了苛刻的施工环境，并实现了12号线与16号线的高效换乘。

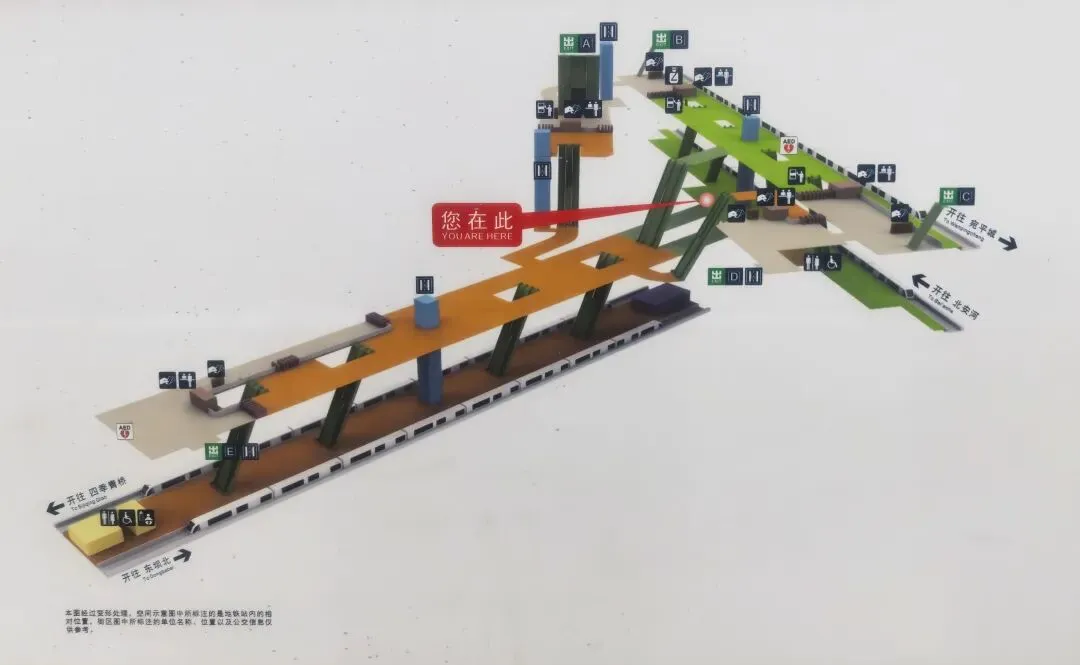

苏州桥站位于北京市海淀区西三环北路与北三环西路、长春桥路交会处。由于车站地处苏州桥桥区，西三环主路桥桩与周边建筑（如原武警总部）的间隙最窄处仅16米，常规车站布局无法实现。这一苛刻的空间限制，是导致该站采用独特结构形式的根本原因。最终，车站设计为“T字型”换乘布局，16号线车站沿西三环北路南北向设置；12号线作为“地下北三环”线，其车站主要沿北三环东西向敷设，位于西三环北路交叉口以西，两者在站内相交。

16号线站层的独特结构

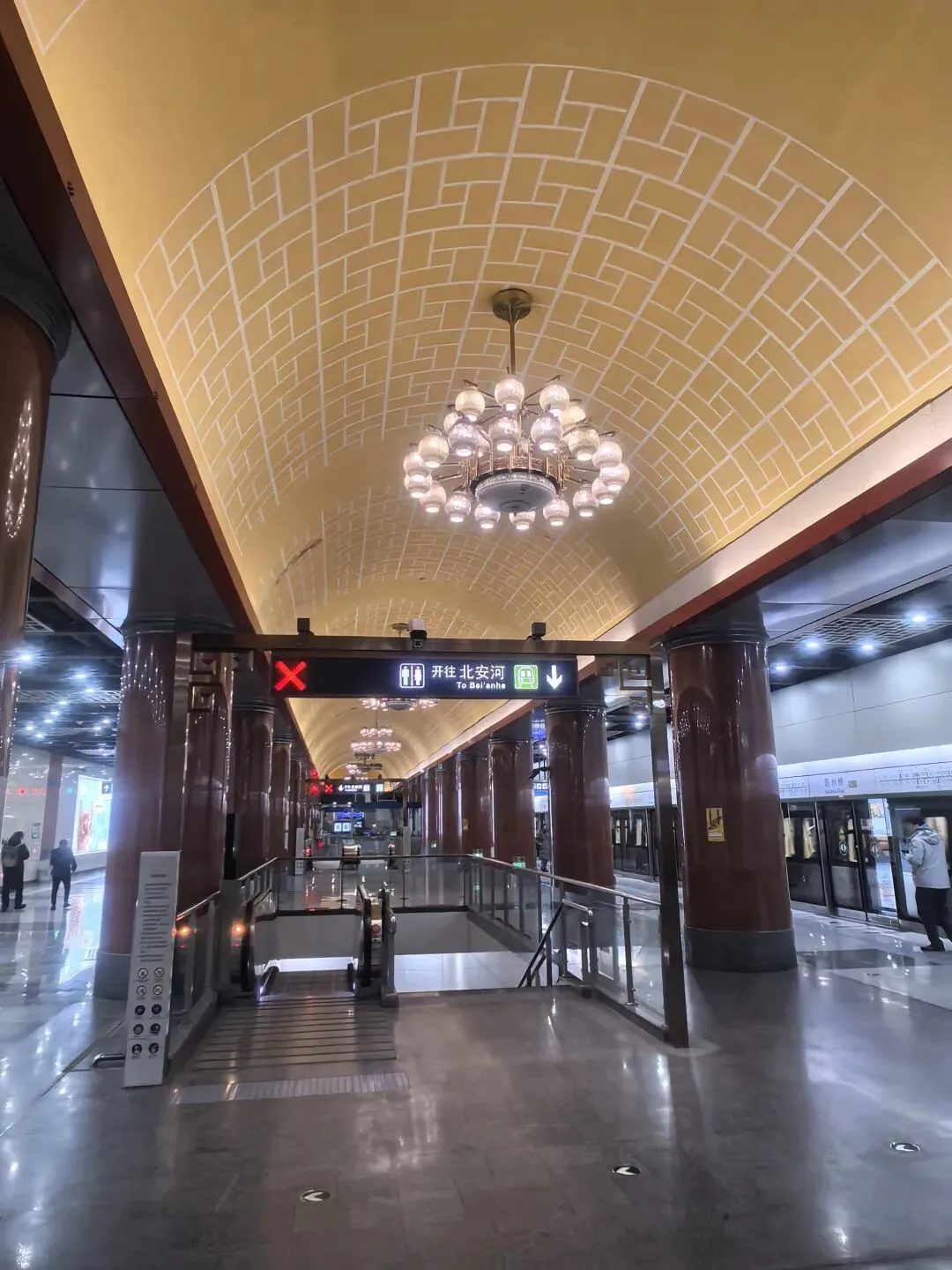

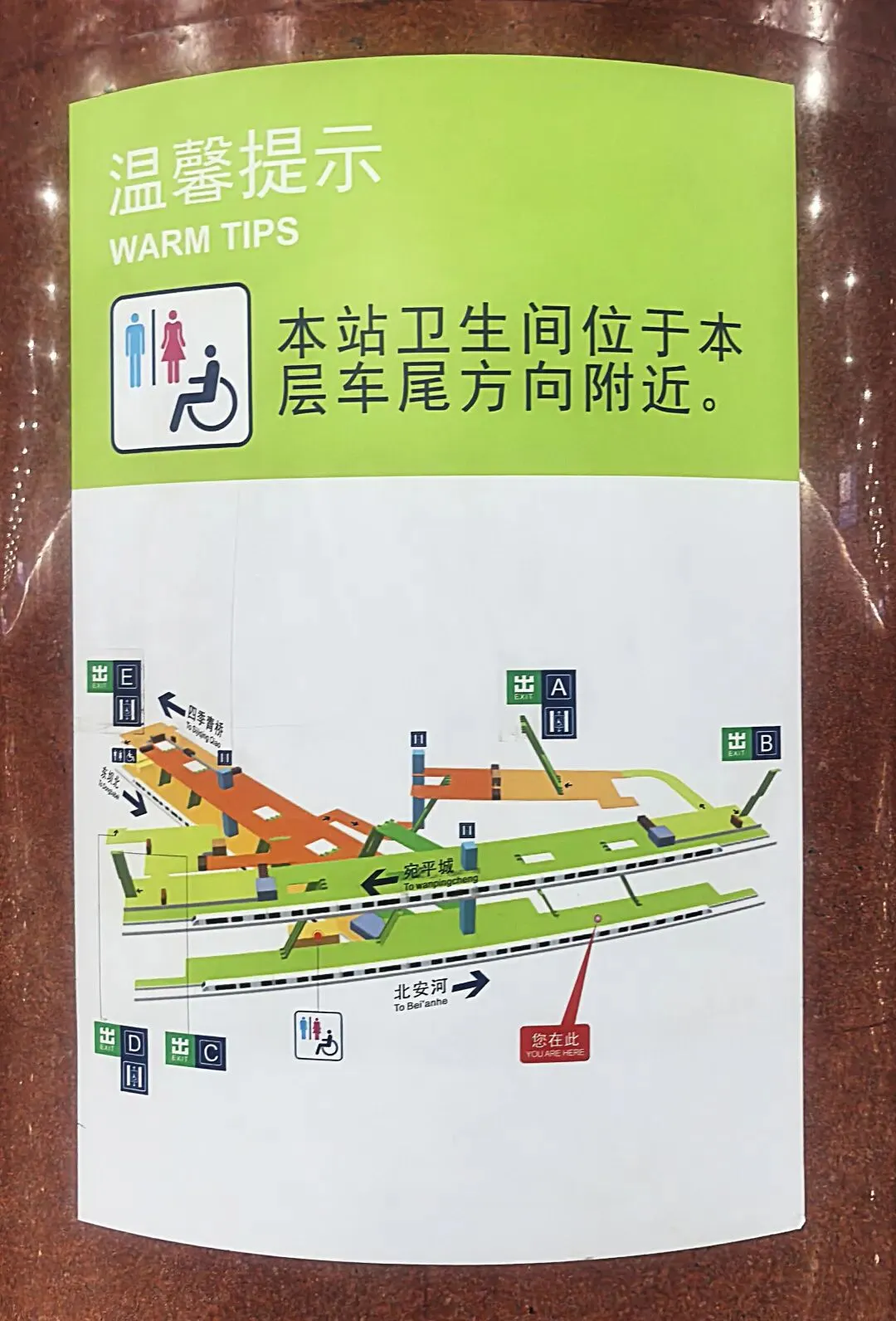

16号线站台采用了北京地铁中极为罕见的“叠落侧式站台”设计，这也是国内首例实现“厅台同层”的暗挖叠落式车站。其独特之处在于，前往不同方向（北安河方向与宛平城方向）的列车并不位于同一平面，而是上下叠落布置。车站为地下二层结构：地下一层（B1）为站厅层，并与下行（往宛平城方向）的侧式站台同层布置；地下二层（B2）则专门为上行（往北安河方向）设置了另一个侧式站台。

这种“叠落+厅台同层”的设计，是在极限宽度内满足186米长站台要求的创新解决方案，完美应对了西三环主路桥桩与周边建筑间最窄处仅16米的苛刻空间限制。

12号线站层的标准结构

相较于16号线的特殊结构，12号线站层则采用更为常规的地下三层岛式站台设计。地下一层为设备层，地下二层为站厅层，地下三层为设有一座岛式站台的站台层。乘客可以在岛式站台两侧等候前往四季青桥或东坝北方向的列车。

换乘方式与内部空间

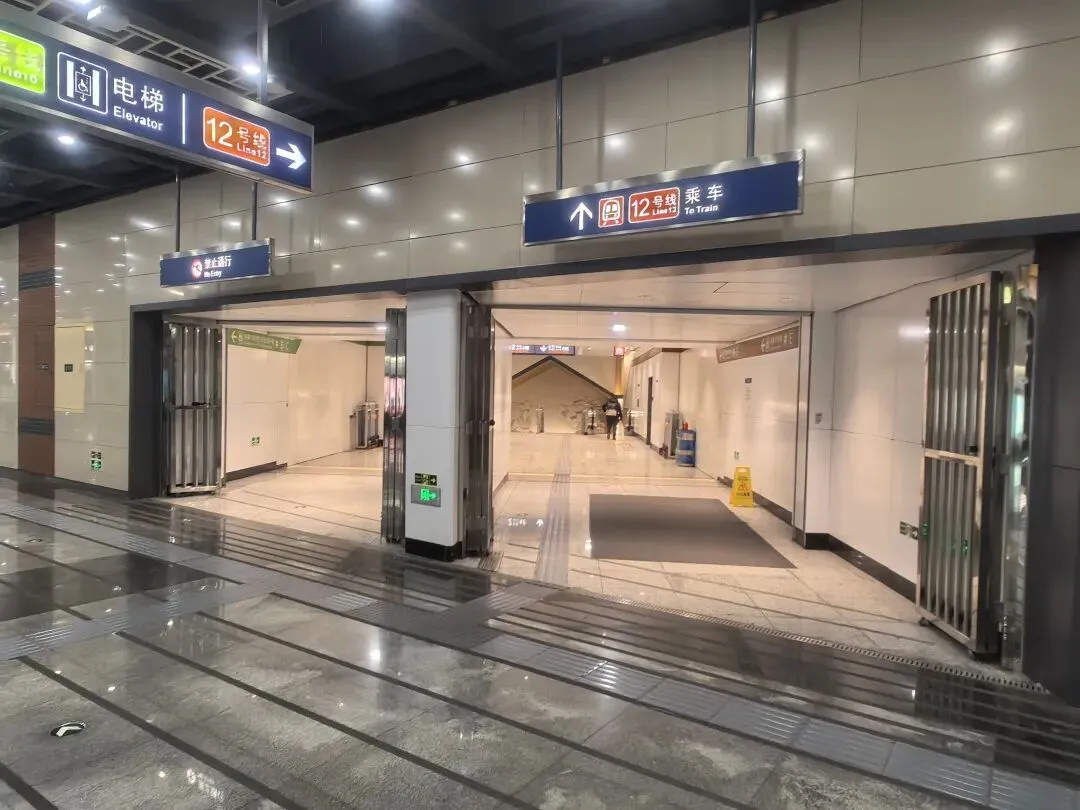

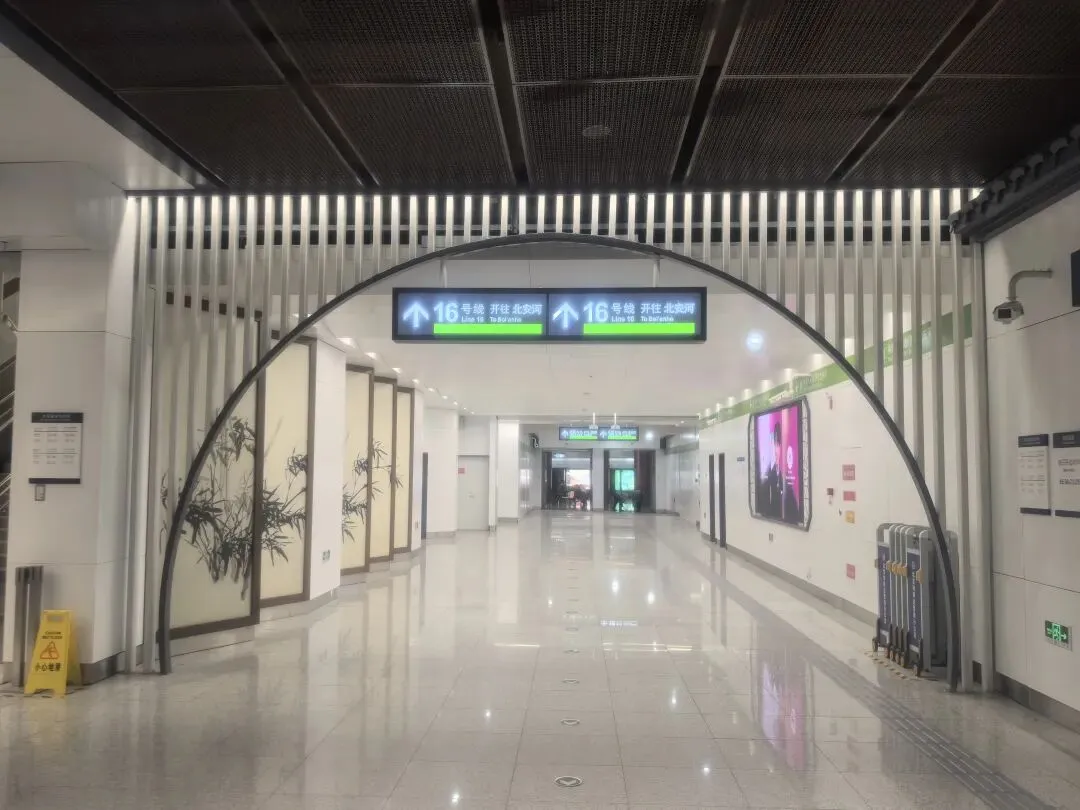

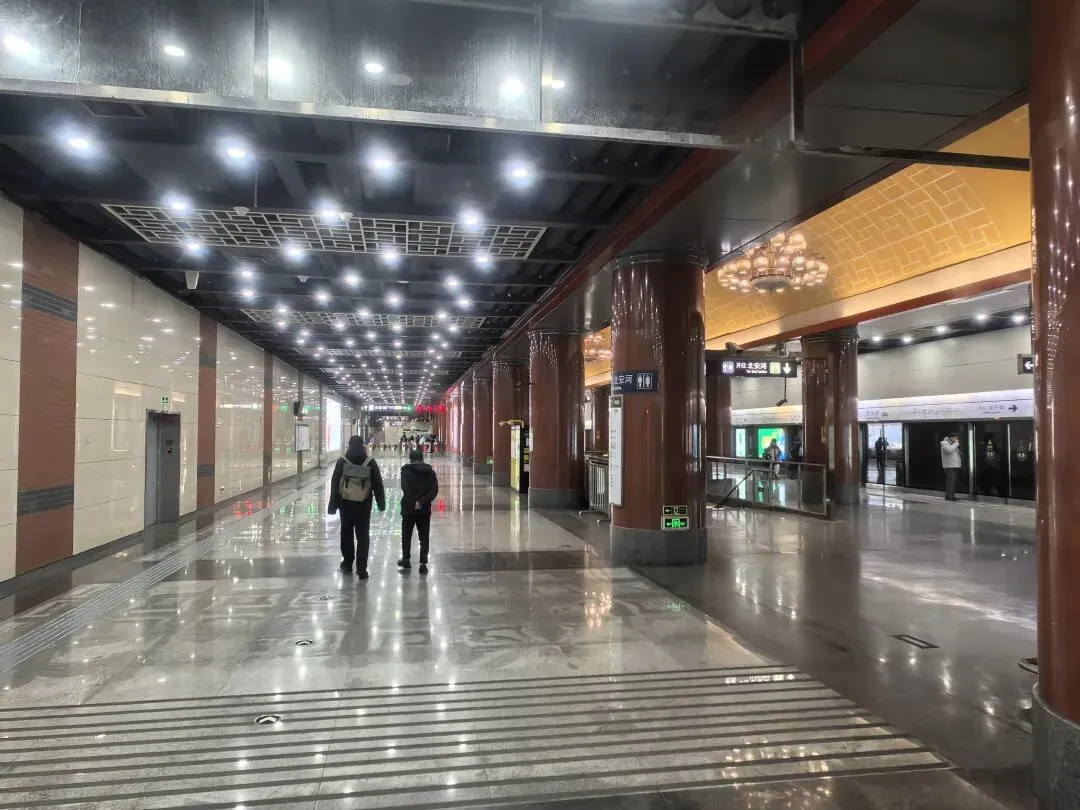

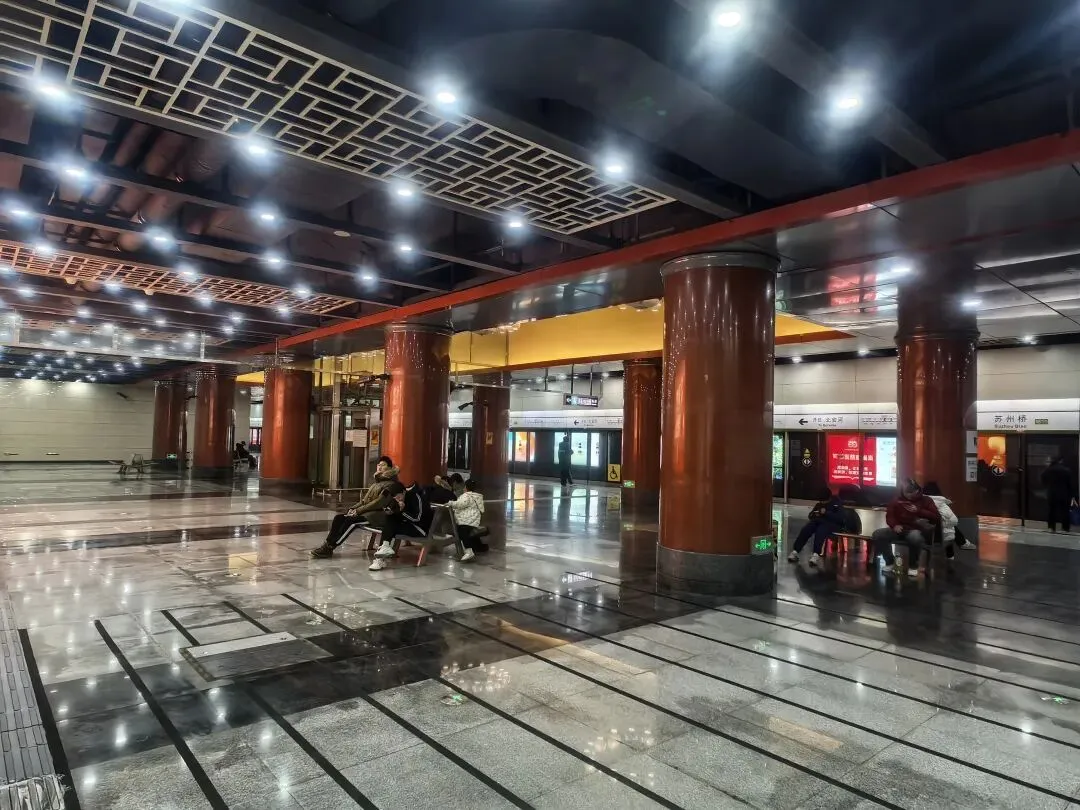

两线换乘通过站厅层实现连接。站内设有三条换乘通道，以满足不同方向的客流。其中，1号通道为双向换乘通道，最为便捷，从16号线站台到12号线站台的换乘距离约50米，预计耗时约2分钟。车站的内部装修也颇具特色，16号线站层延续了“古韵京廊”的理念，采用暖色调；而12号线站层则融入了江南园林的设计手法，营造出光影交织的空间感。

总而言之，苏州桥站的整体结构是地铁设计适应复杂城市环境的典范，其叠落式站台解决了空间难题，“T字形”布局确保了换乘功能，最终形成了一座兼具实用性与创新性的现代化地铁车站。

16号线采用叠落站台的原因

北京地铁16号线在苏州桥站采用双向叠落式站台设计，以及在苏州街站的设计决策，主要源于复杂的城市环境、既有线路条件及工程技术因素的综合考量。叠落式设计将轨道与站台在垂直方向上重叠，在极窄的宽度内解决了工程难题，是适应复杂城市环境的典范。

苏州桥站采用双向叠落式站台（即同一线路两个方向的站台上下重叠布置），主要是为了应对极端局促的场地条件。该站点位于西三环北路与长春桥路交汇处，地下空间面临多重限制：西三环主路的密集桥桩与北侧的武警总部建筑最近处仅有16米的净距离，这段狭窄空间无法容纳传统平行布置的岛式或侧式站台。

叠落式设计将站台在垂直方向上布局，极大地减少了车站结构所需的水平宽度，使车站得以“嵌入”这个有限的空间内，巧妙地化解了核心的场地矛盾。尽管这种布局会使同一线路反方向乘车的乘客需要上下不同楼层，但在当时的环境约束下，这是一个非常务实的工程解决方案。16号线区间存在长达1400米以上的叠落隧道段，上下隧道最小净距仅1.6米。该超长叠落区间位于万寿寺站至苏州桥站之间，这也体现了车站区域工程技术的复杂性和连续性。

在16号线建设时，已为未来12号线的穿越系统性地预埋了钢环、加固了隧道结构，并精确预留了安全的穿越条件与换乘节点。这种一体化规划避免了后期施工的冲突，为12号线的顺利下穿奠定了基础。叠落式的16号线站台与局部三层的12号线车站形成了“T字形”的立体换乘关系，两线换乘预计最短耗时约2分钟。这种紧凑的立体布局也为处理两条线路的交叉关系提供了更多可能性。

12号线的下穿施工

北京地铁12号线与16号线在苏州桥站交汇，此处16号线采用双向叠落结构，给12号线的下穿工程带来了挑战。工程上通过一系列创新设计，成功解决了这一难题。

苏州桥站位于万泉河路与长春桥路交叉口以西，由于地下空间受限，16号线采用了叠落式设计，其双向轨道并非平行布置，而是分别位于地下一层和二层 。这种独特的“同线不同层”车站结构，意味着12号线在下穿时需要精准避开16号线的两层隧道及其基础结构。设计方案通过优化车站布局，使两条线路形成T型换乘关系，12号线与16号线叠落站台之间的换乘通道最短距离控制在7.2米至18米之间，并通过设置自动扶梯解决高差问题，这本身就要求极为精确的空间定位和结构计算 。

在施工过程中，建设方采用了分阶段以及精细化的施工方法（洞桩法（PBA工法））以控制相互影响。由于12号线沿北三环建设，需穿越34座立交桥等复杂环境，部分车站采用了分离岛式结构，即上下行轨道分设并通过通道连接，这有助于分散结构压力并规避障碍 。对于紧邻或下穿既有结构的工程，类似成都地铁18号线三期工程中采用的“边挖边盖”（盖挖逆作法）等工艺具有参考价值，即基坑每向下开挖一层，就及时完成该层的车站结构，从而有效控制土层变形，减少对邻近隧道和地面的扰动 。在12号线车站正式开挖前，先在特定的小导洞内施作边桩、中桩及顶拱，形成一个坚固的桩-梁-拱支撑体系，再在其庇护下进行主体开挖，从而将施工对上方16号线隧道和桥桩的扰动降至最低。

虽然搜索结果未明确苏州桥站是否使用完全相同的工法，但对于超近距离隧道施工，通常都会应用动态监控、自动降水控制以及高精度结构调垂等技术，确保新建隧道在穿越时，既有结构沉降被严格控制在安全标准内 。

该工程的顺利实施还得益于前瞻性的协同设计。在线路规划阶段，就对换乘节点进行了充分预留和协调。例如，16号线的叠落车站设计从一开始就考虑了未来12号线的穿越和换乘需求 。这种一体化的规划设计理念，避免了后期施工中的重大冲突，并通过优化换乘通道的布局（力求平直通畅，避免复杂高差），在解决结构安全问题的同时，也保障了乘客未来的换乘便捷性，大部分换乘距离被设计在100米以内 。

综上所述，北京地铁12号线下穿16号线叠落隧道的工程挑战，主要通过精心的结构布局、先进的施工工艺以及全面的协同设计与实时监测得以有效解决，确保了工程的安全与未来运营的便利。

12号线站台的竖向高度

在北京地铁苏州桥站的设计与施工中，埋深较大和采用暗挖法这两个因素确实需要通过增强结构能力来应对工程挑战，其背后的力学原理和工程逻辑如下

埋深较大：为规避桥桩基础并安全下穿，车站的轨面埋深达到约25米，整体结构位于较深的地下。其上方的覆土厚度增加，导致结构需要承受更大的竖向土压力和侧向土压力。土压力的大小并非简单与深度成正比，在较深情况下，侧向土压力会显著增加，对支护结构和永久结构的强度与刚度提出更高要求。为了抵抗这种增大的压力，防止结构发生过大的变形甚至破坏，设计上通常需要增加结构的截面尺寸（例如，增大板、墙的厚度）或提高材料的强度等级。对于苏州桥站这样的双层三跨框架结构，增加结构的竖向高度（层高）是提升整个框架刚度和承载能力的有效方式之一。更高的结构高度意味着梁、板等水平构件的截面高度可以更大，从而显著提升其抗弯能力，使结构整体更能承受深部土层带来的巨大荷载。

施工方法：车站部分工程采用了暗挖法施工。暗挖法对地层变形控制要求极高，有时需要通过增加结构高度来提升整体刚度，确保施工安全，这也可能成为站台层高较大的一个因素。

暗挖法是在不敞开地表的条件下进行地下施工，对控制周围地层变形的要求极为严格。施工引起的地层扰动会波及上方的既有构筑物（如苏州桥的桥桩）和地下管线，必须将沉降和变形控制在毫米级范围内。在暗挖施工中，结构的整体刚度是控制地层变形的关键。一个刚度更大的结构能够更有效地限制自身在荷载作用下的变形，从而减小对周围土体的扰动，保持开挖洞室的稳定。

增加车站结构的竖向高度（从底板到顶板的总高度），相当于增大了主体结构的截面高度，这能显著提升整个框架在抵抗土体压力时的不变形能力，即提升其整体刚度。这种增强的刚度对于确保在暗挖过程中，车站内部开挖和结构成型阶段能够有效支撑周围土体、减小沉降槽范围至关重要。北京地铁苏州桥站在小导洞内施作边桩、中桩及钢管柱，进而构建桩、梁、拱支撑体系，正是为了在暗挖条件下形成高刚度的稳定支撑结构以控制变形。

12号线苏州桥站高阔的空间为未来可能的大客流提供了充足的缓冲区域，避免了人群聚集时常见的压抑和拥挤感。巨大的空间体积也利于空气流通和污染物扩散，配合良好的照明设计，创造了视觉上明亮通透的环境，乘客的方位感更佳。

增强防灾疏散时的心理安全感：在紧急情况或日常高峰时段，高大的空间能减少封闭环境带来的焦虑。它为烟雾积聚提供了更高的空间，为人员疏散赢得了更宝贵的时间，这种物理环境上的优势直接转化为乘客心理上的安全感，使他们能更冷静地应对突发状况。

苏州桥站的安全韧性设计

苏州桥站的安全疏散体系设计，深刻体现了“安全至上”的工程伦理。车站在结构布局、设施配置和导向系统上多管齐下，构建了一个立体化、多冗余的应急保障网络。

针对叠落式站台和地下深层空间的复杂结构，车站设置了独立的疏散楼梯和明确的垂直疏散路径。这种设计确保在紧急情况下，乘客能快速从不同楼层站台定向疏散至地面，避免了因结构复杂导致的方向混乱。

车站充分考虑到地下空间能见度低的灾害特性，在公共区域、疏散路径及关键节点（如柱子底部、避难口）设置了强化的应急照明系统，并与广播系统联动。即使发生供电中断或烟雾弥漫，也能通过声光组合引导乘客安全撤离，有效缓解恐慌心理。

12号线站厅的大层高不仅为烟热积聚提供了缓冲空间，也为应急照明和标识提供了更充分的展示高度，增强了地下空间的通透感。这种“高敞”布局能有效降低乘客在紧急情况下的压抑感和焦虑情绪，间接提升了疏散效率。

苏州桥站扶梯的独特体验

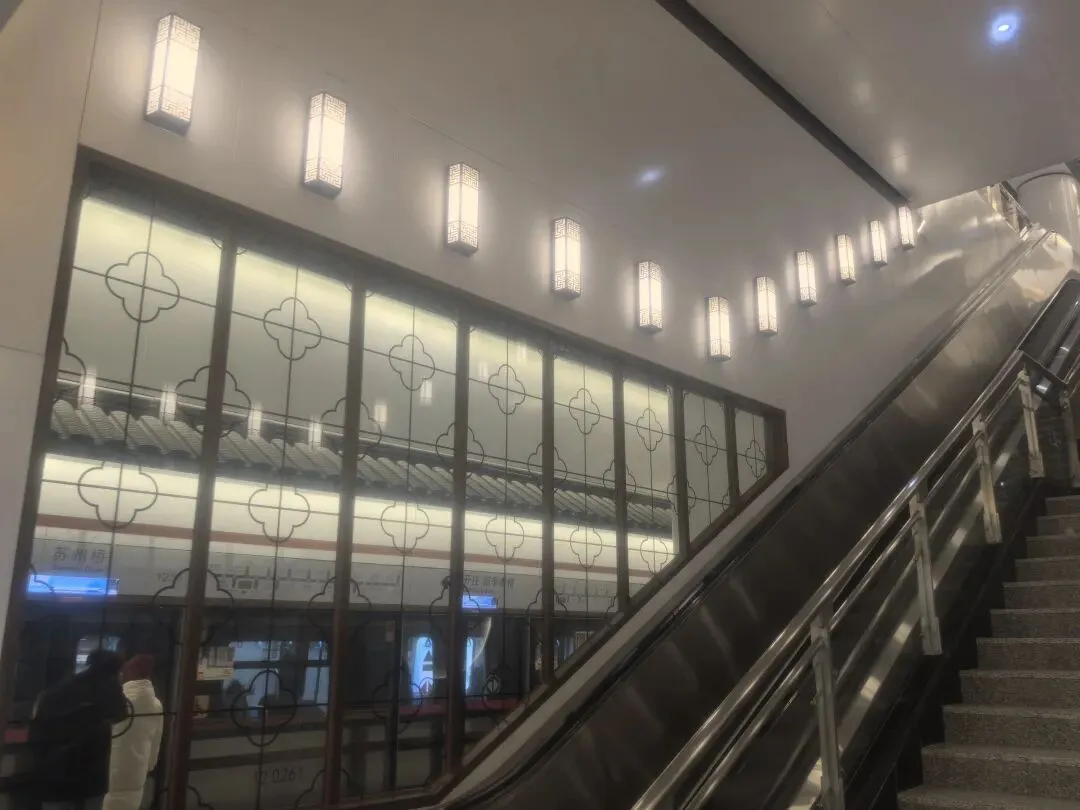

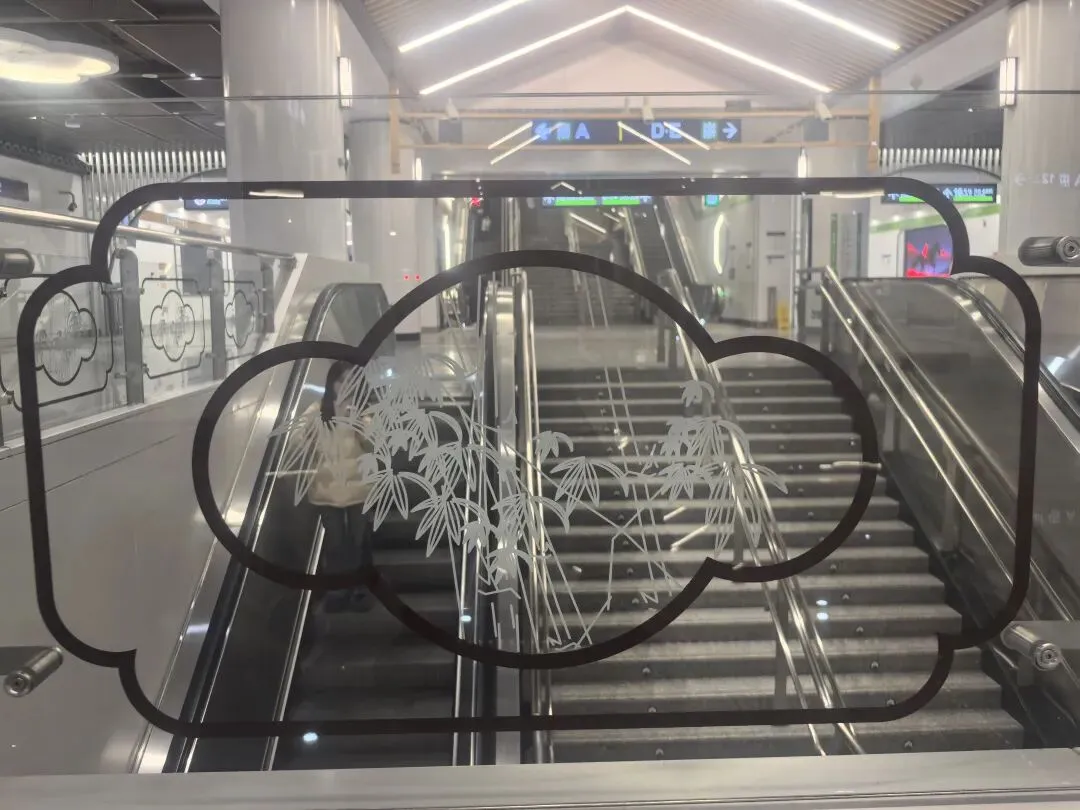

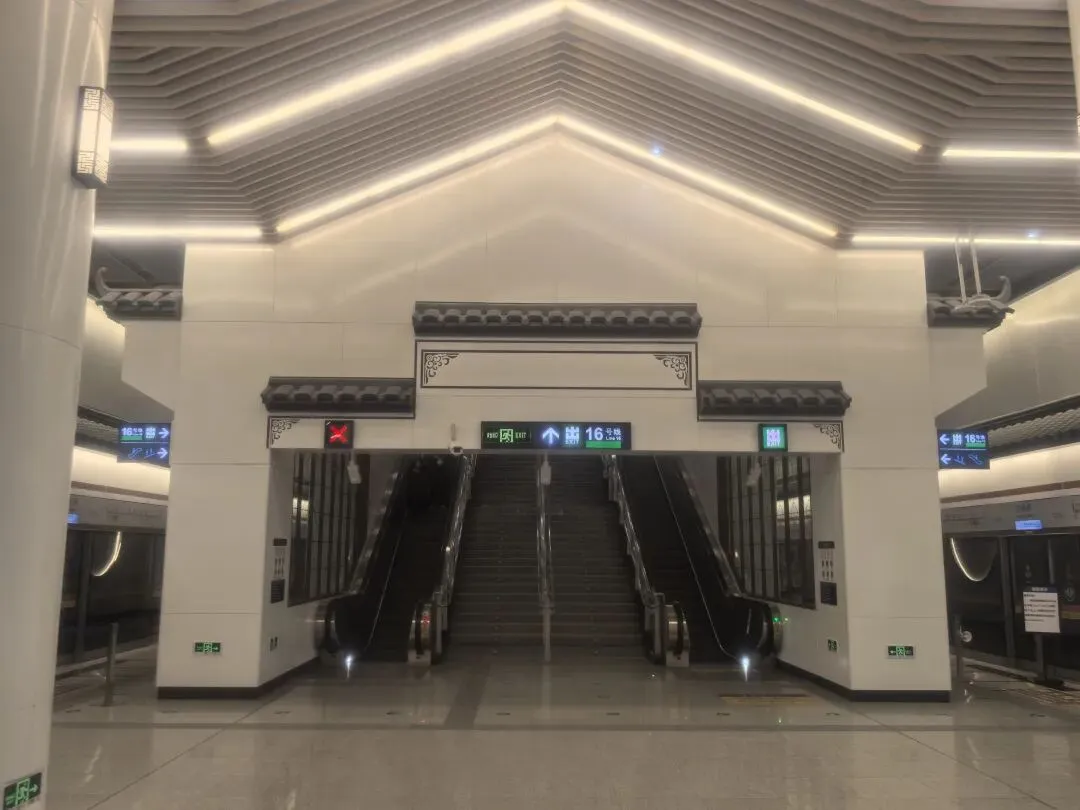

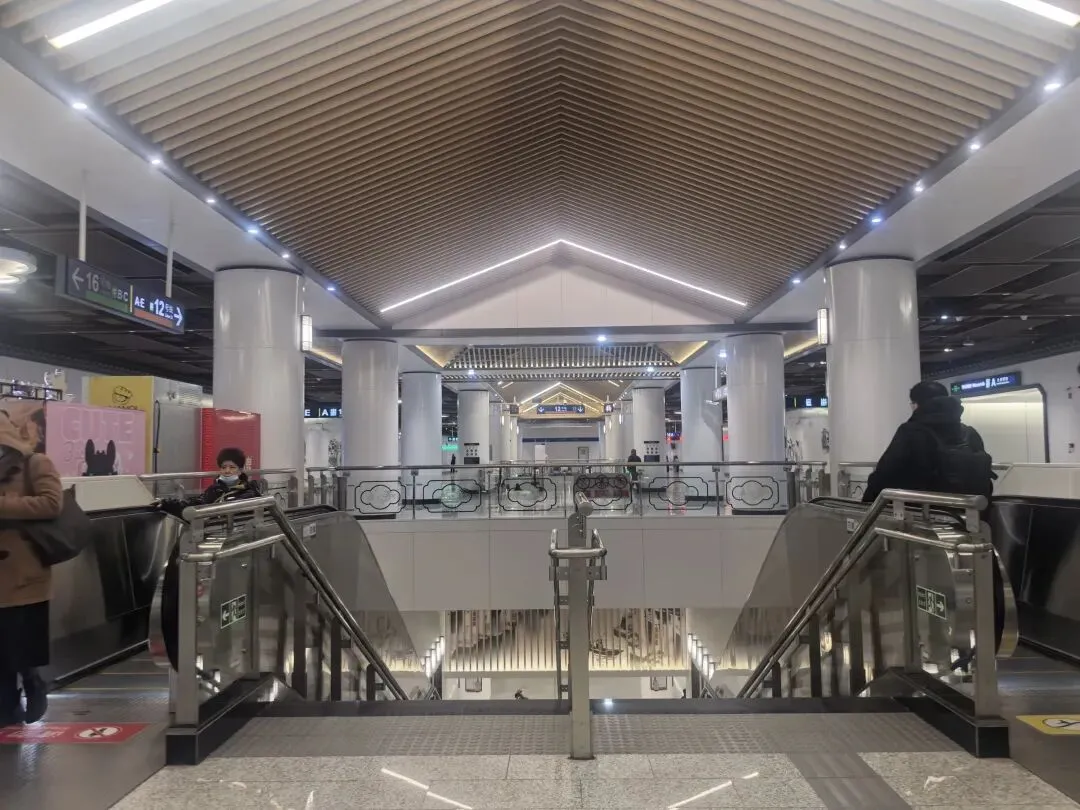

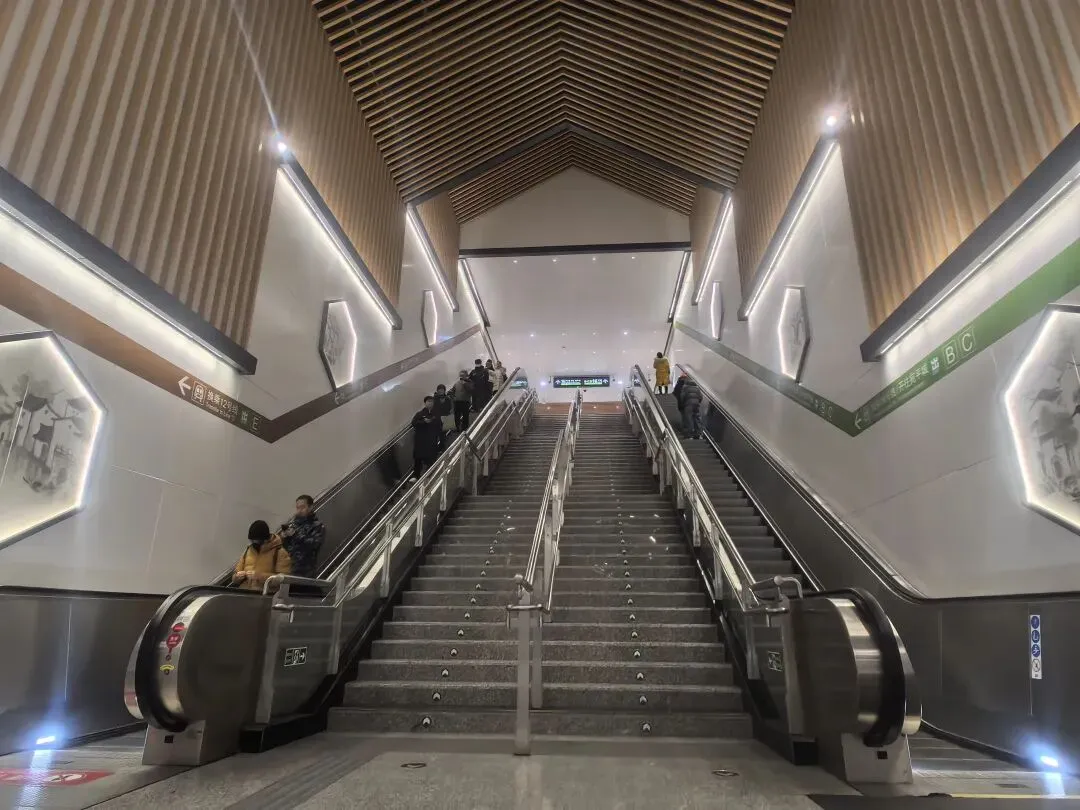

苏州桥站从12号线站厅前往16号线宛平城方向站台的两级扶梯设置，确实为乘客带来了一种颇具特色的空间体验。其设计通过连贯的视觉引导和空间转换，营造出了一种流畅而富有韵律的行进感。

当乘客从12号线站厅步入通往16号线的第一级扶梯时，视线往往会先被站内以“印象苏州”为主题的装修风格所吸引。站厅内装饰有蓝天白云效果的天花板、花窗、回廊等传统中式江南建筑元素，营造出一种古典园林的意境 。扶梯侧墙上的江南图景，进一步强化了这种文雅氛围 。

随后，换乘至第二级扶梯，整个空间延续了16号线车站宽敞、明亮的特点 。这种连续向上或向下的倾斜移动，配合站内统一的暖色基调  和良好的照明，视觉上形成了很强的延伸感。两级扶梯的衔接顺畅，使得乘客的移动过程几乎不间断，仿佛构成一个完整的“扶梯序列”，从而带来一种不同于短距离、单级扶梯的独特节奏感 。

这种设计首要保障的是换乘的便捷性。据了解，苏州街站与10号线设置了多组换乘通道，最短换乘距离约40米，换乘时间约1分钟 。虽然该信息指向的是10号线，但反映了车站在设计时对换乘效率的重视。两级扶梯的配置，很可能是为了在有限的空间内，高效、平稳地完成不同线路站厅之间的垂直衔接，帮助乘客快速分流，减少在通道内的停留与拥堵 。

同时，16号线站台本身的设计也提升了体验的完整性。其站台长度近200米，比许多早期线路的站台更为宽敞 。并且，16号线各站均设置了上下双向扶梯，这意味着您到达16号线站台后，无需再寻找额外的楼梯或其他设施返回站厅，动线设计清晰直观。

苏州桥的装饰特色

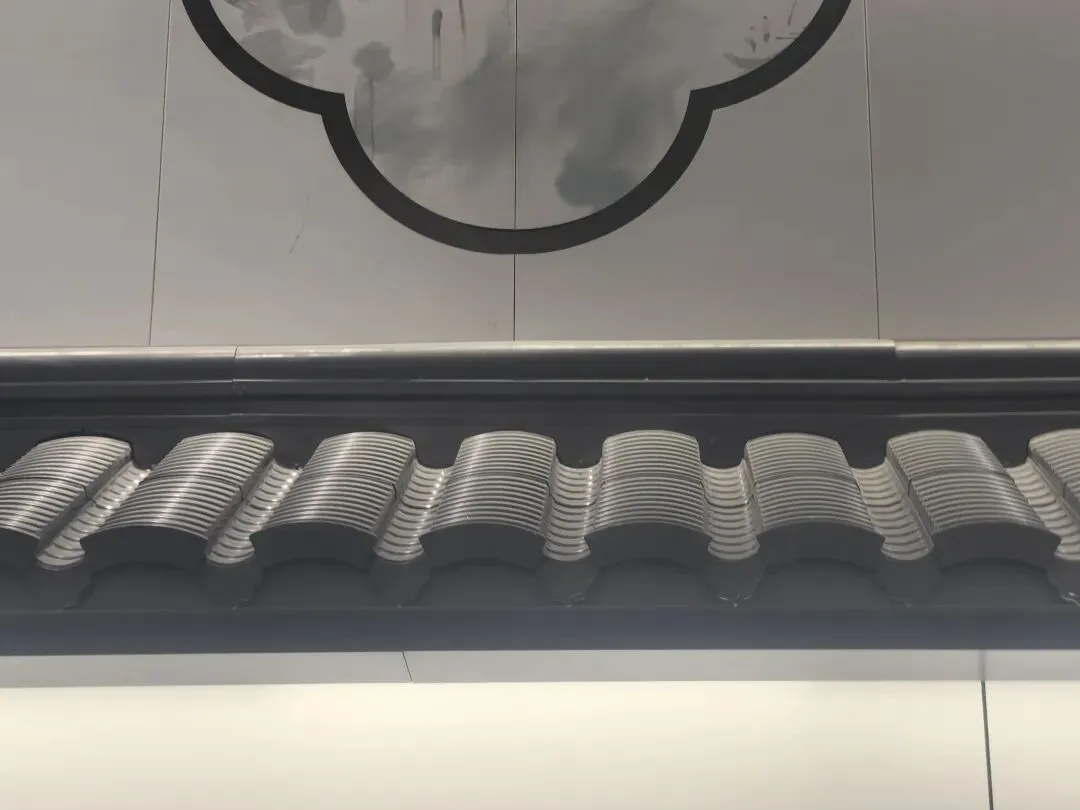

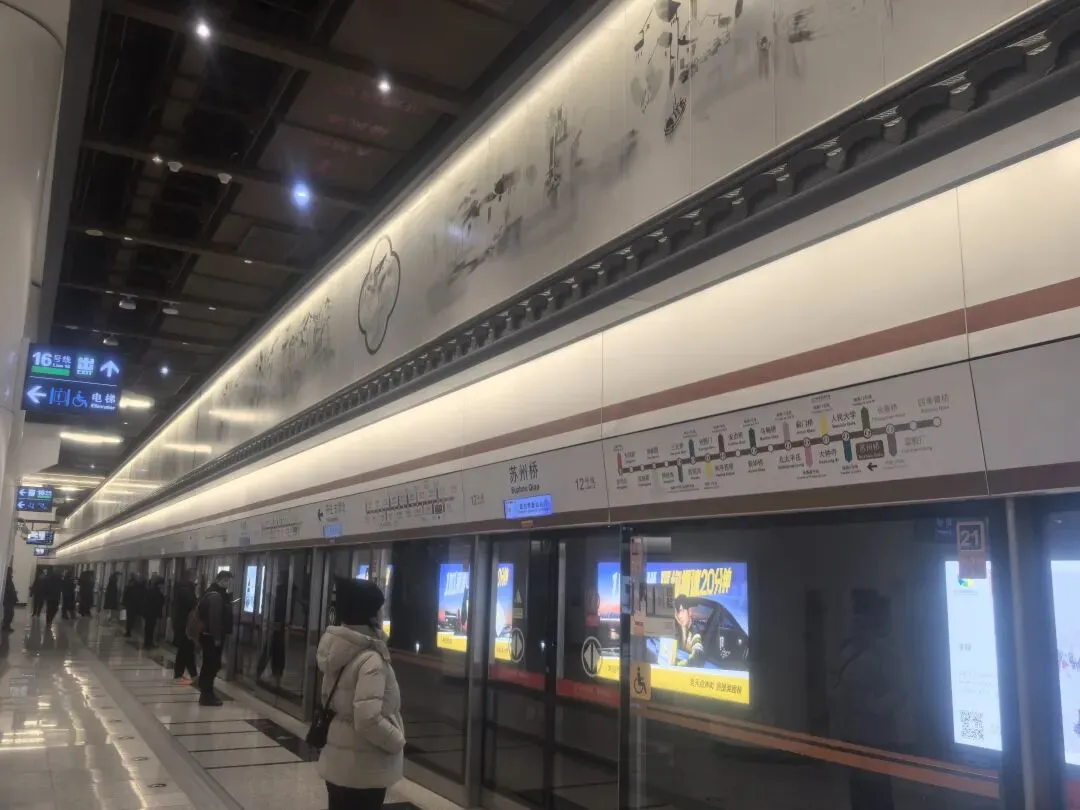

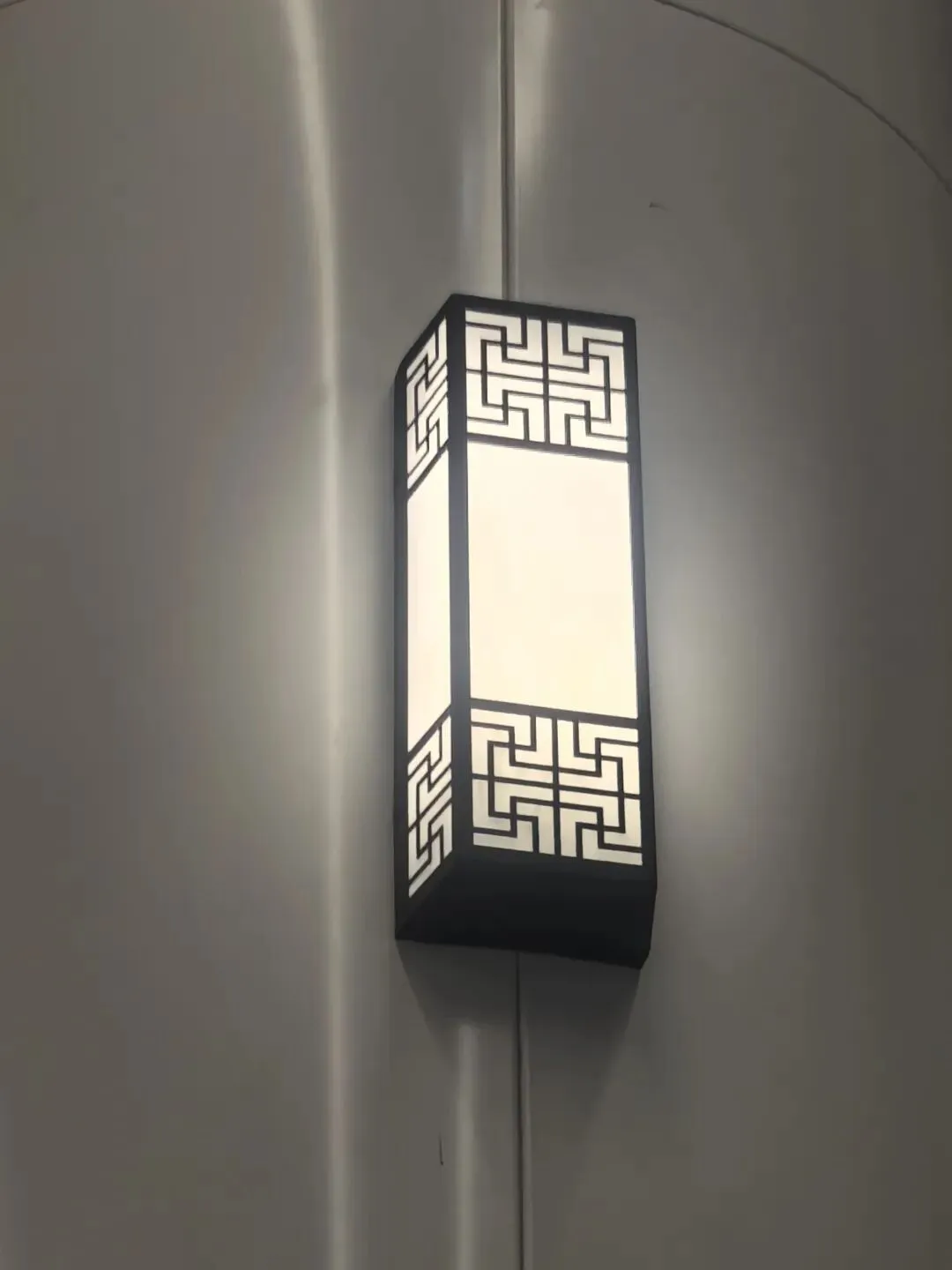

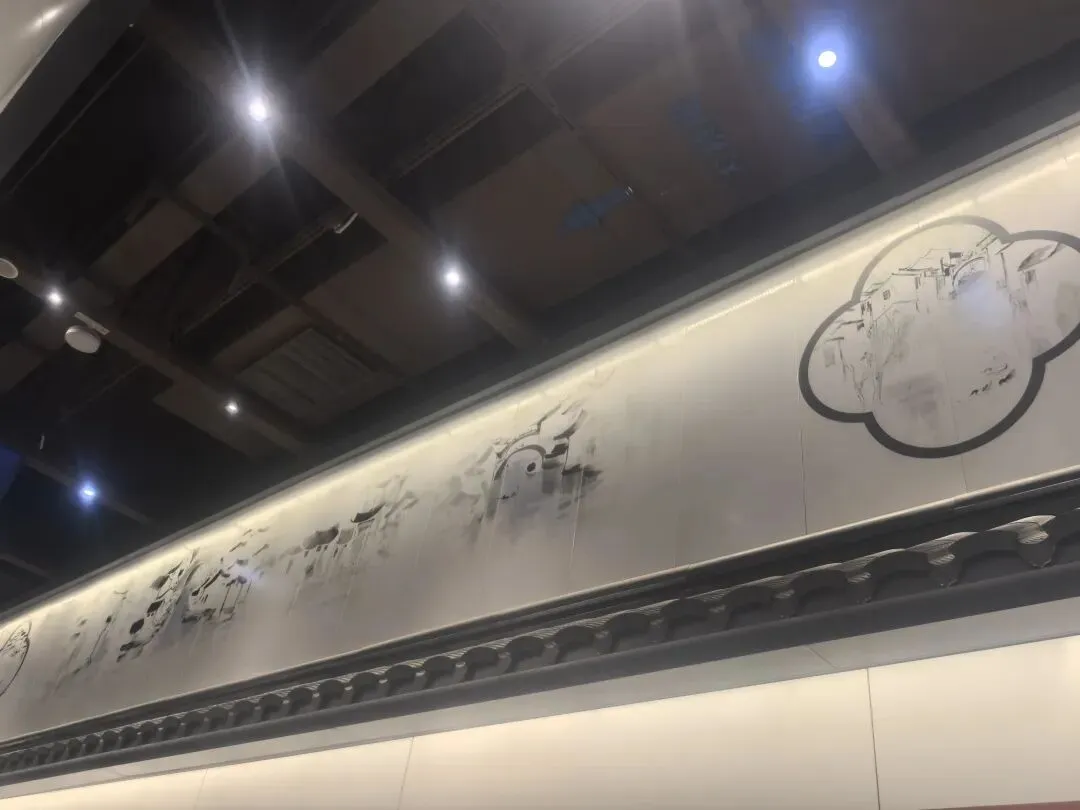

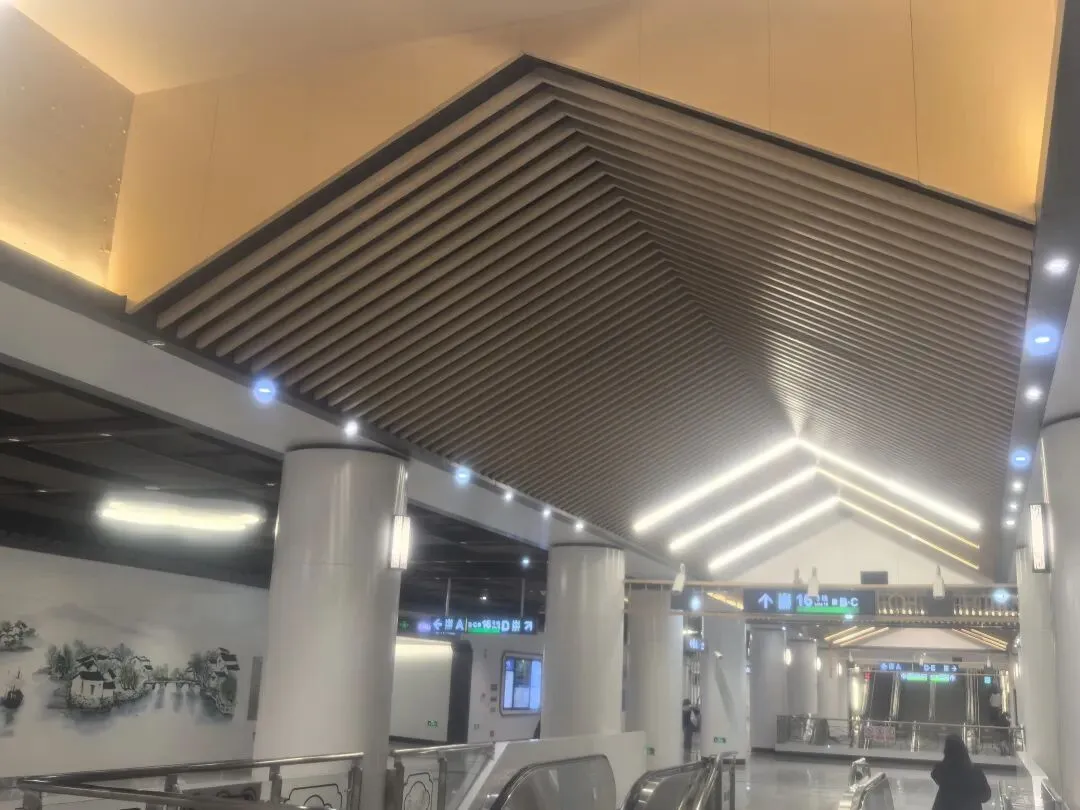

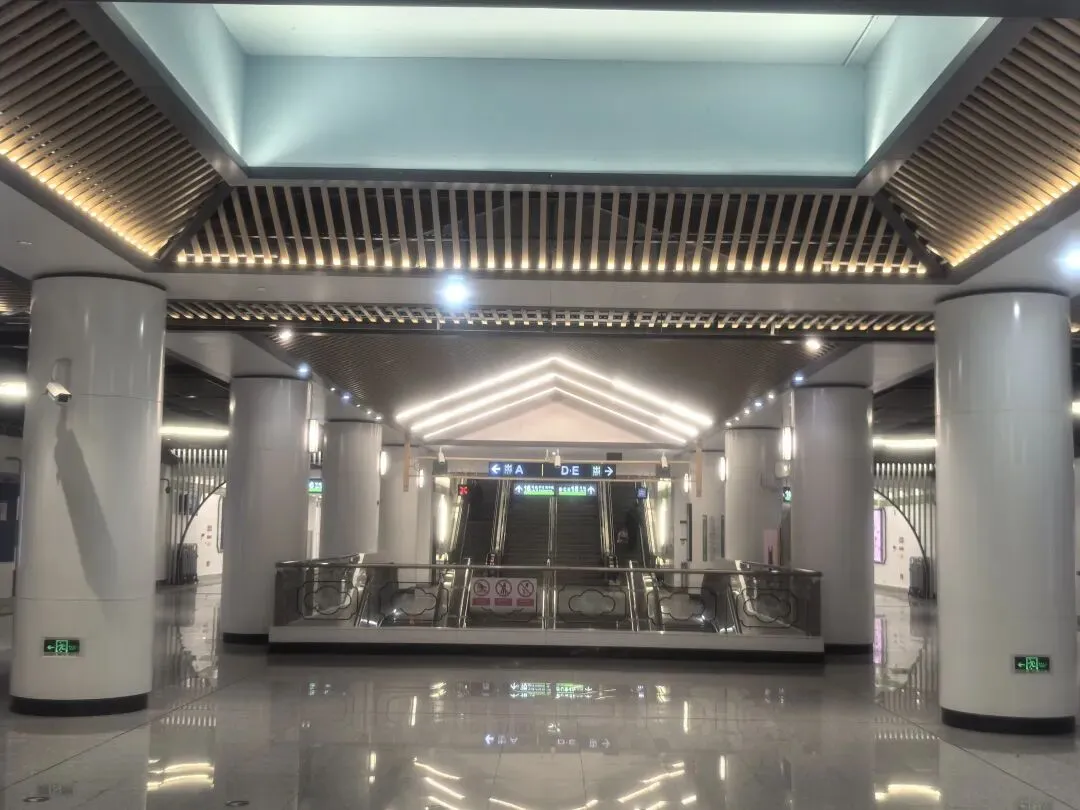

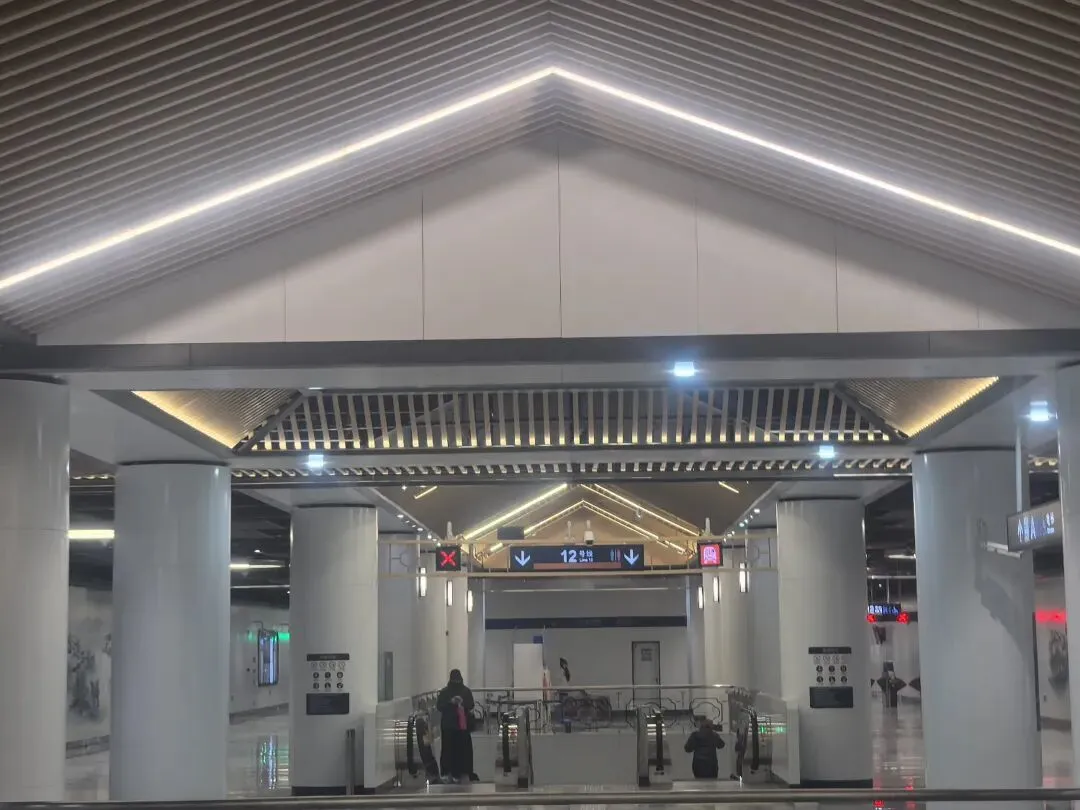

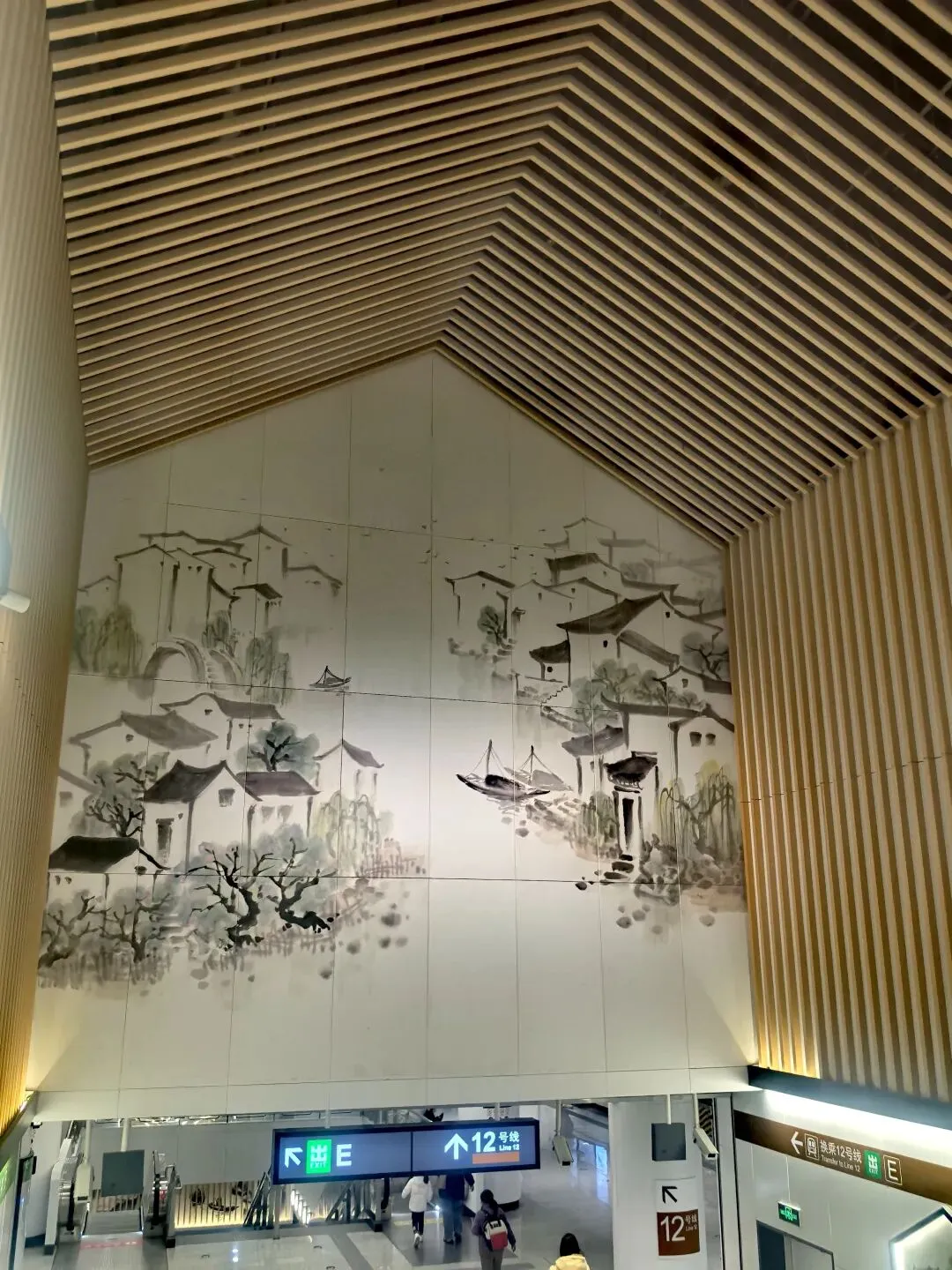

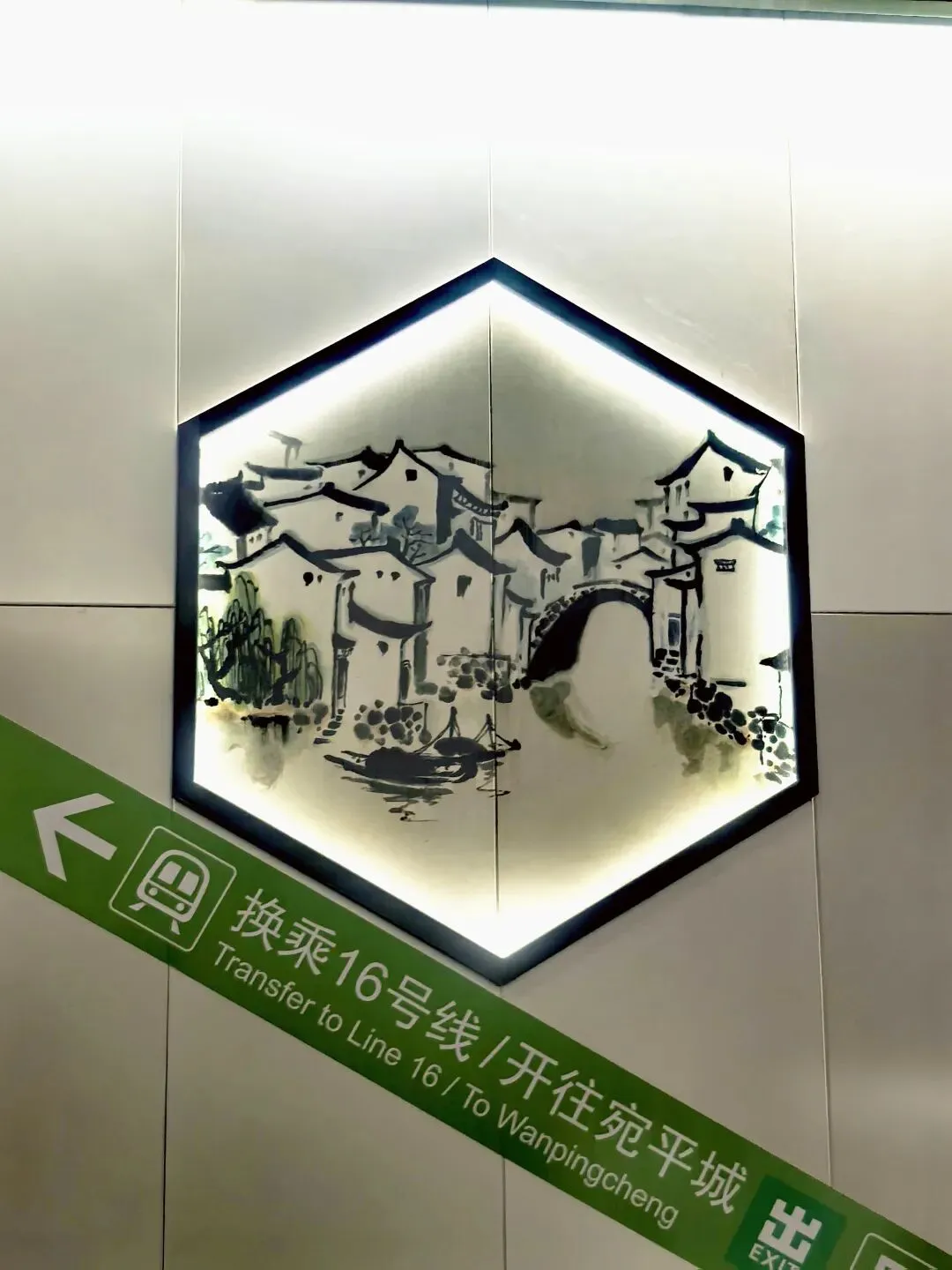

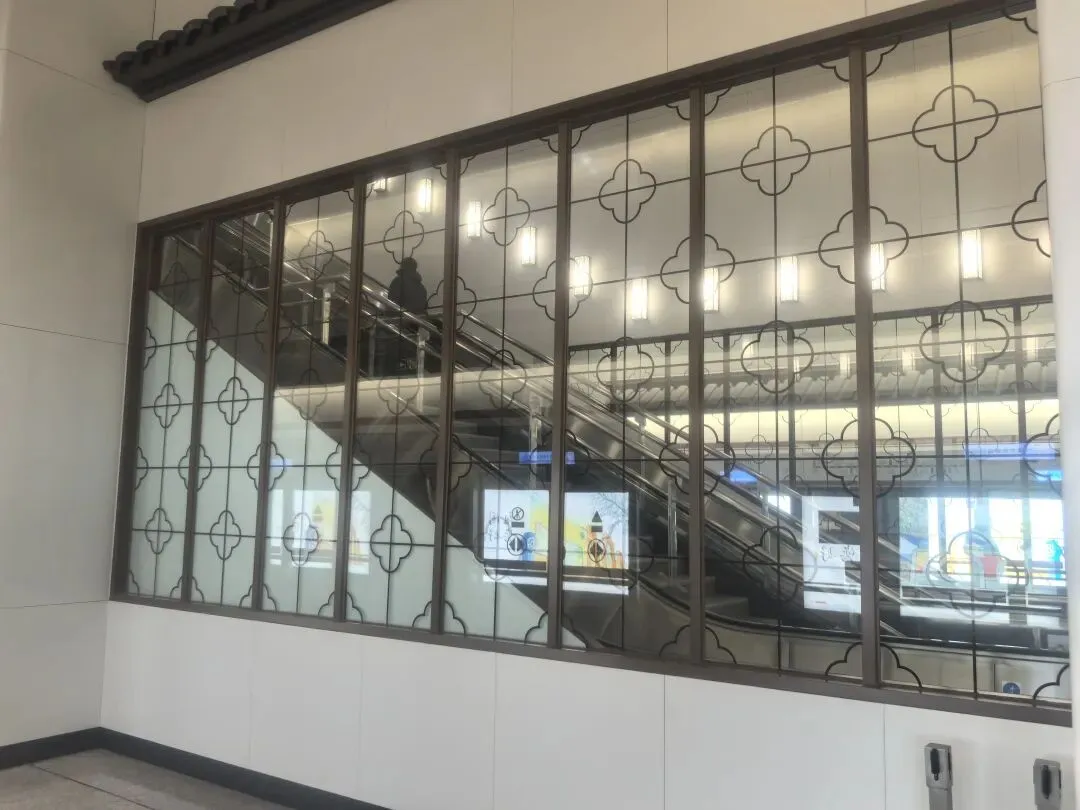

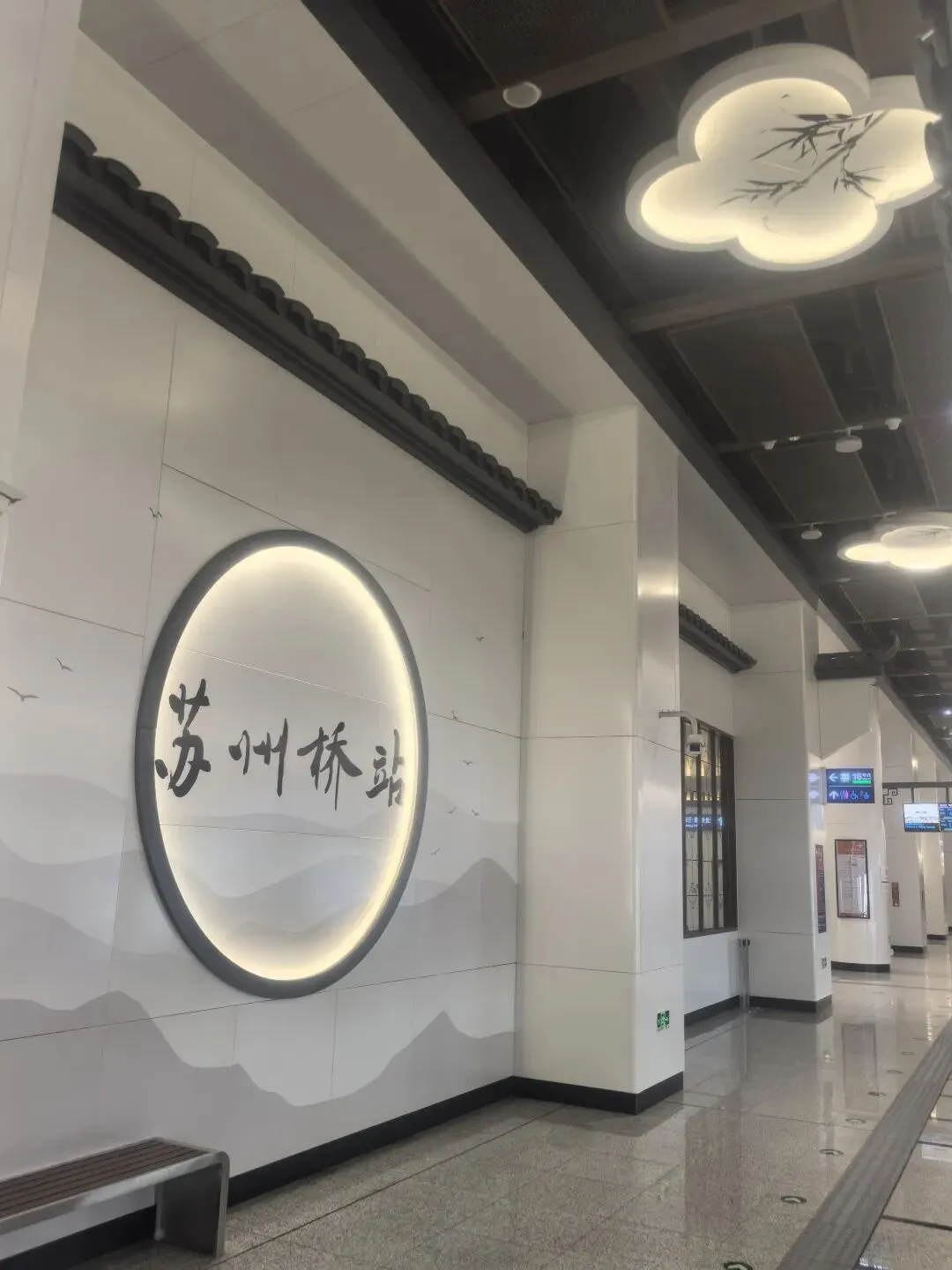

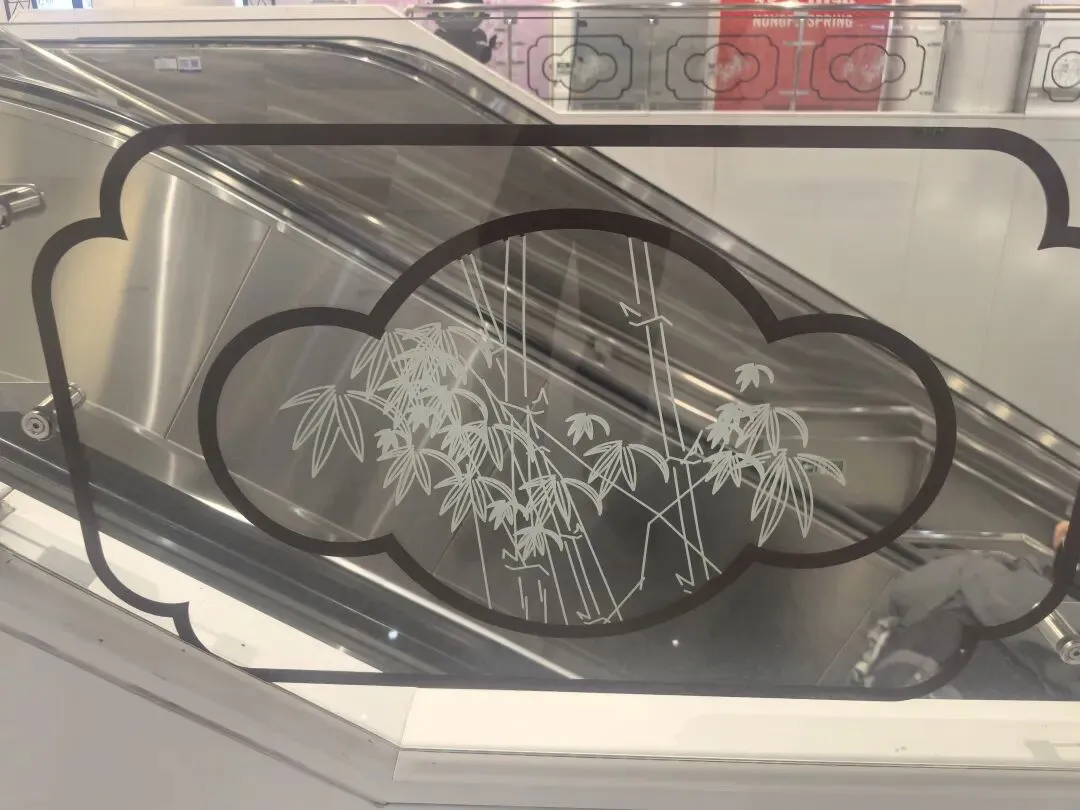

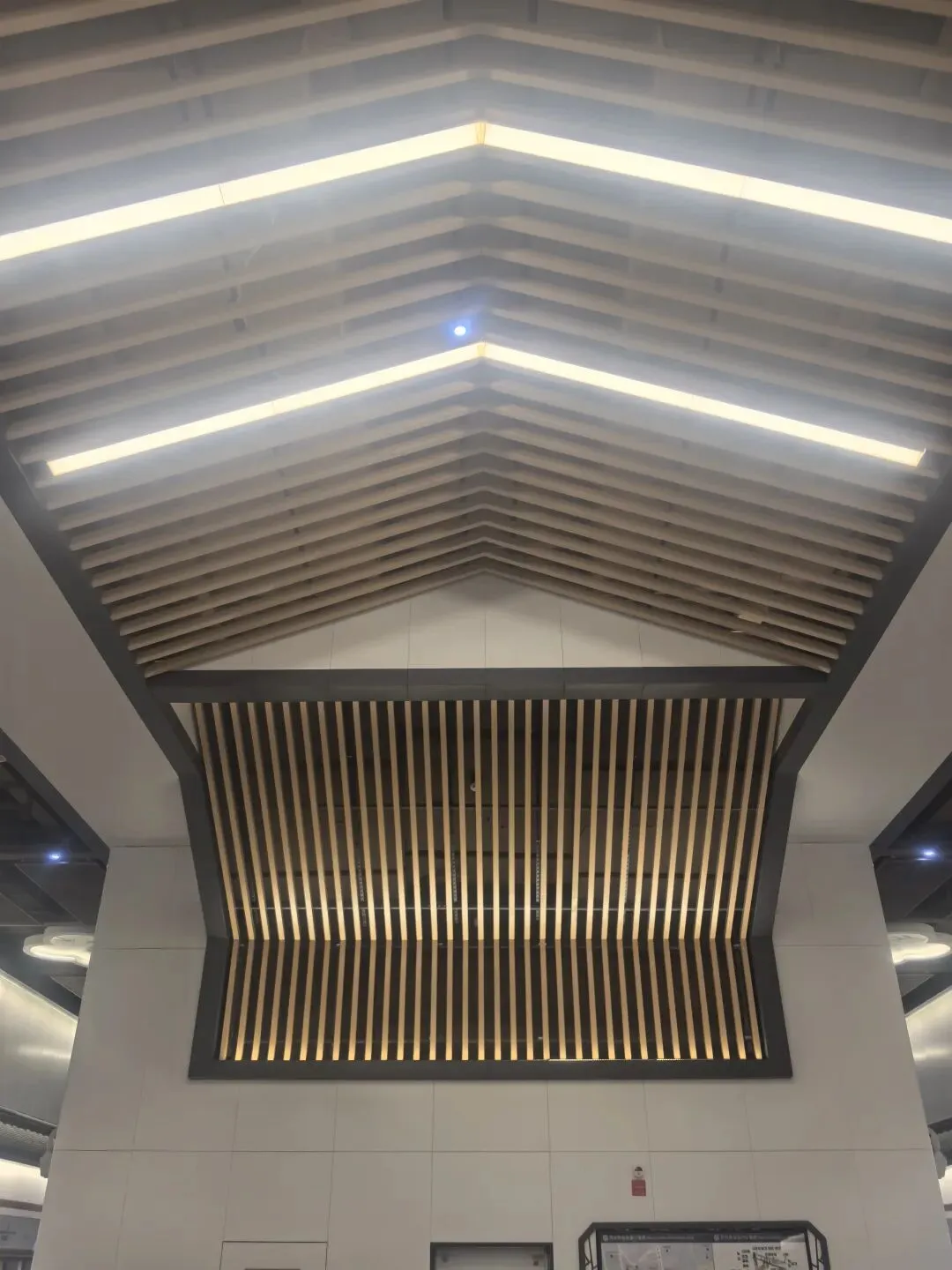

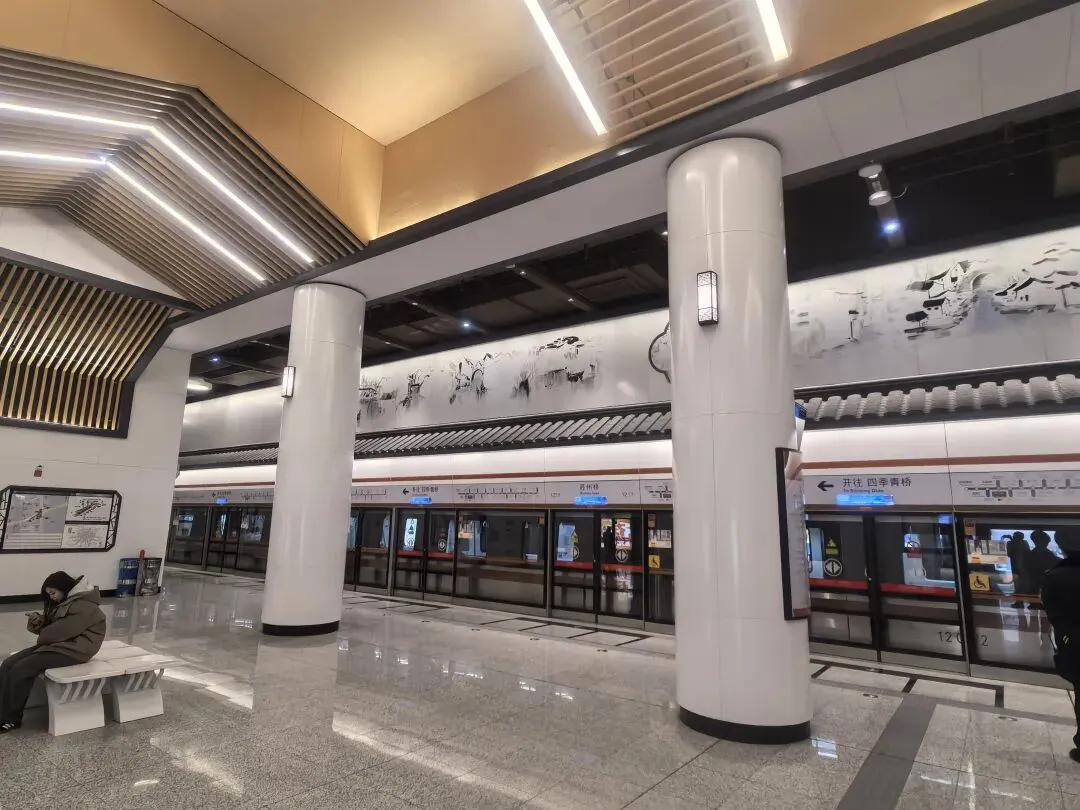

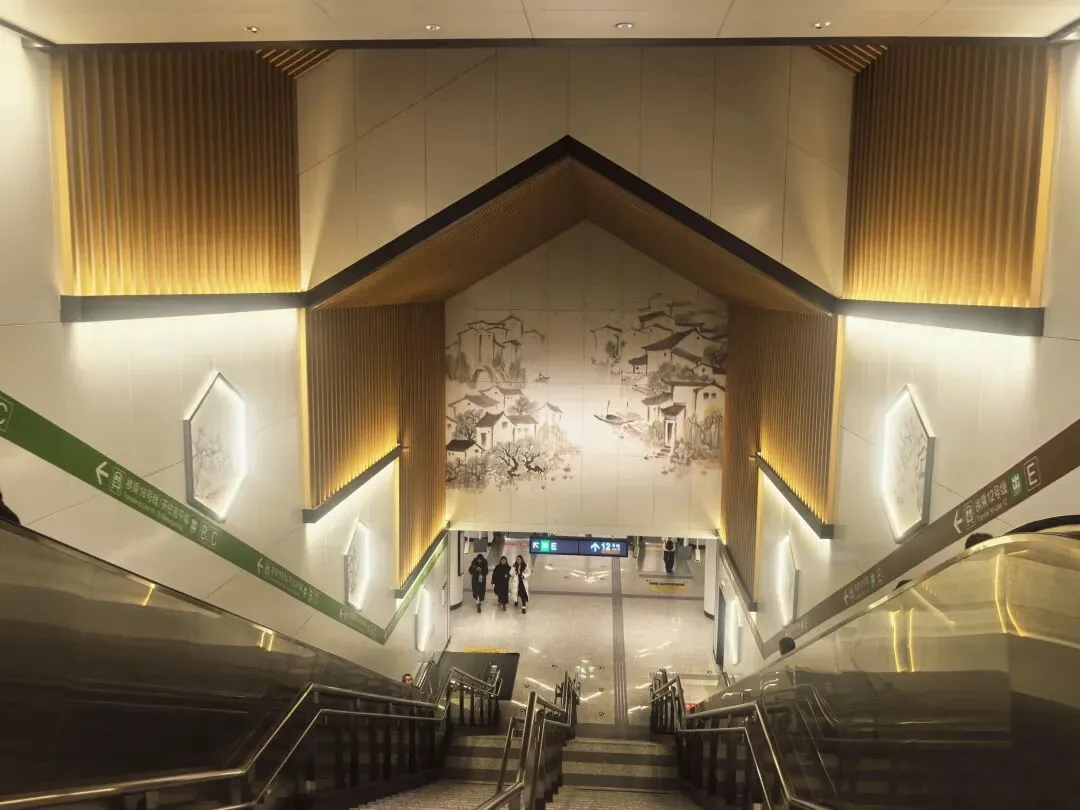

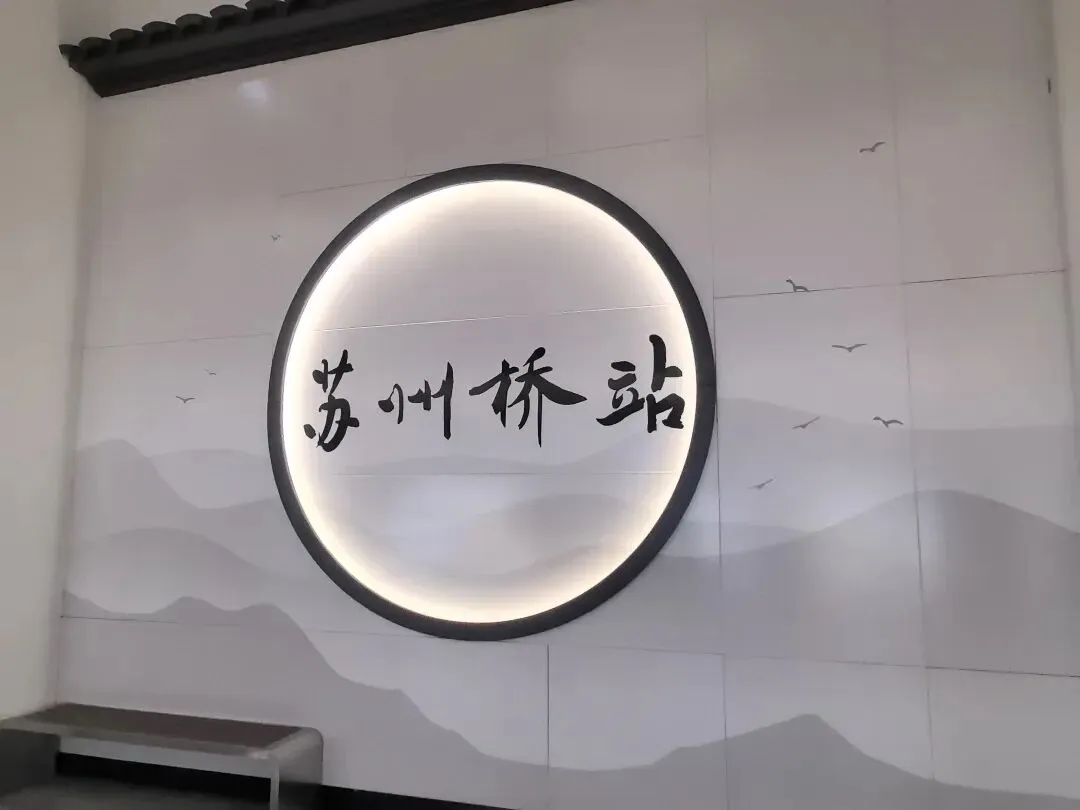

北京地铁12号线苏州桥站以其独特的“江南水乡”主题装饰和卓越的空间设计，成为北京地铁网络中一个突出的文化地标。苏州桥站的装饰特色深度融合了苏州园林与水乡文化元素。车站设计汲取江南园林手法，将传统建筑中的屋脊、窗花等几何造型融入其中，形成高低起伏、错落有致的空间层次感。站厅内装饰着大幅中国传统水墨壁画，描绘了小桥流水、白墙黛瓦、乌篷船等经典江南景致，营造出“烟雨江南”的诗意氛围。此外，天花板采用仿江南传统坡形屋顶的木质格栅设计，在灯光映衬下显得温暖明亮；墙面装饰有灰白瓦片构成的江南马头墙元素，配合印着窗花的大片透明玻璃和花瓣状吸顶灯，进一步强化了灵秀温润的视觉体验。

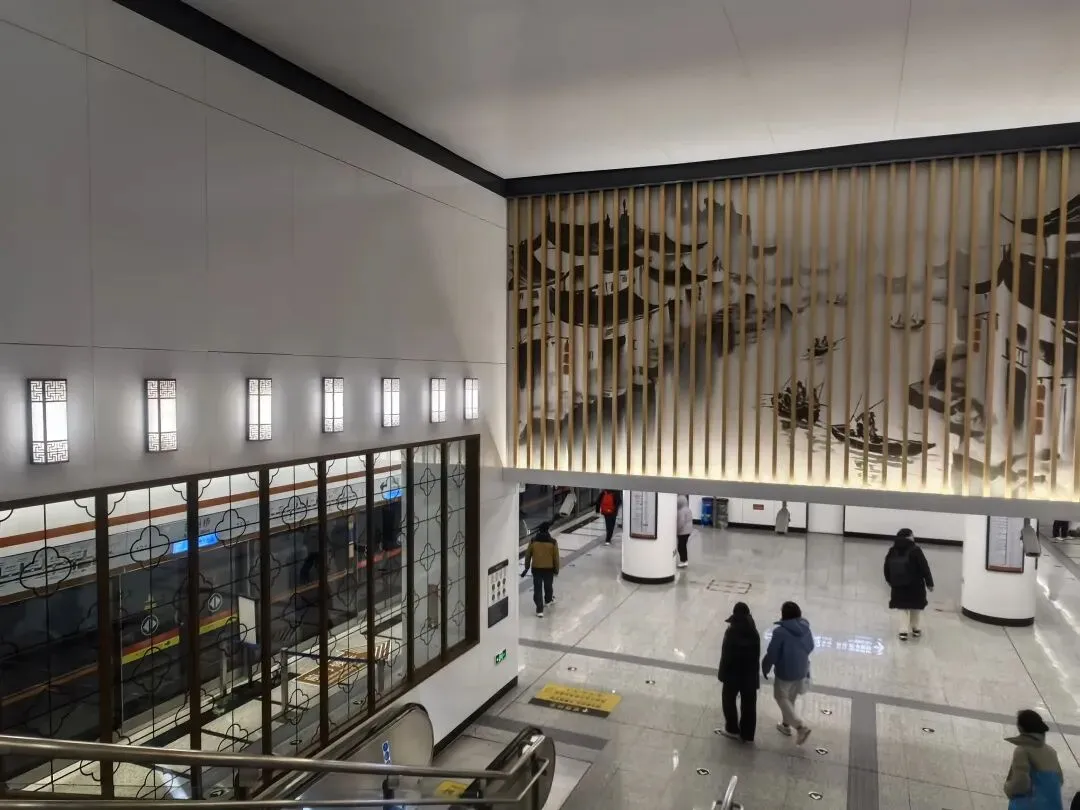

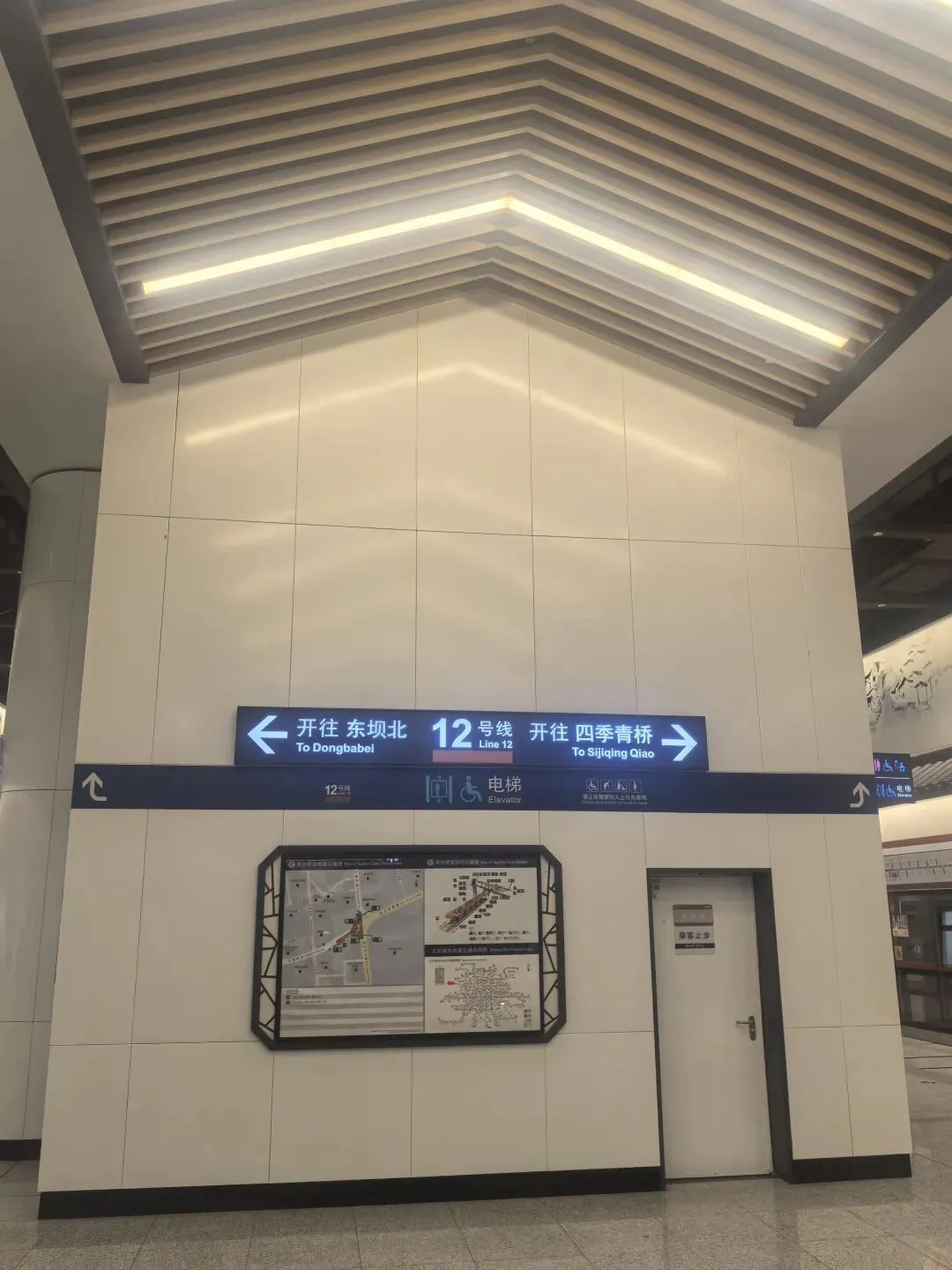

尤为值得一提的是，12号线苏州桥站的站厅层高显著高于标准车站，结构高度达25.73米。这一设计不仅满足了作为换乘站的复杂功能需求，也为装饰艺术提供了更充分的展示空间。高阔的空间使大型水墨壁画得以从容展开，避免了压抑感；同时，设计师能够运用更多垂直元素（如屏风式隔断、檐角造型灯饰），在天花板与墙面之间构建丰富的光影层次，仿若苏州园林中的廊道与窗景，让乘客在行进中感受“移步换景”的趣味。较高的层高还允许设置更具气势的仿古屋檐装饰和宽敞的木质格栅吊顶，强化了空间的通透性与艺术表现力，使乘客仿佛穿行于一座现代地下园林。

总之，苏州桥站通过其高大的站厅空间与精致的江南主题装饰，成功将功能性交通枢纽提升为一个承载文化记忆、提供审美体验的“地下艺术长廊”，体现了北京地铁从“功能地铁”向“人文地铁”的转变。更多苏州桥站装饰请见：地下的北三环——北京地铁12号线车站风采图鉴

功能地铁向人文地铁的转变

苏州桥站的装饰设计远不止于美观，更融入了实用功能考量。车站装修汲取江南园林的设计手法，将传统园林建筑中屋脊、窗花等几何造型元素巧妙转化为空间导向标识。高低起伏、错落有致的空间布局不仅营造出苏州园林般的意境，同时也自然引导乘客流线，避免客流拥堵。

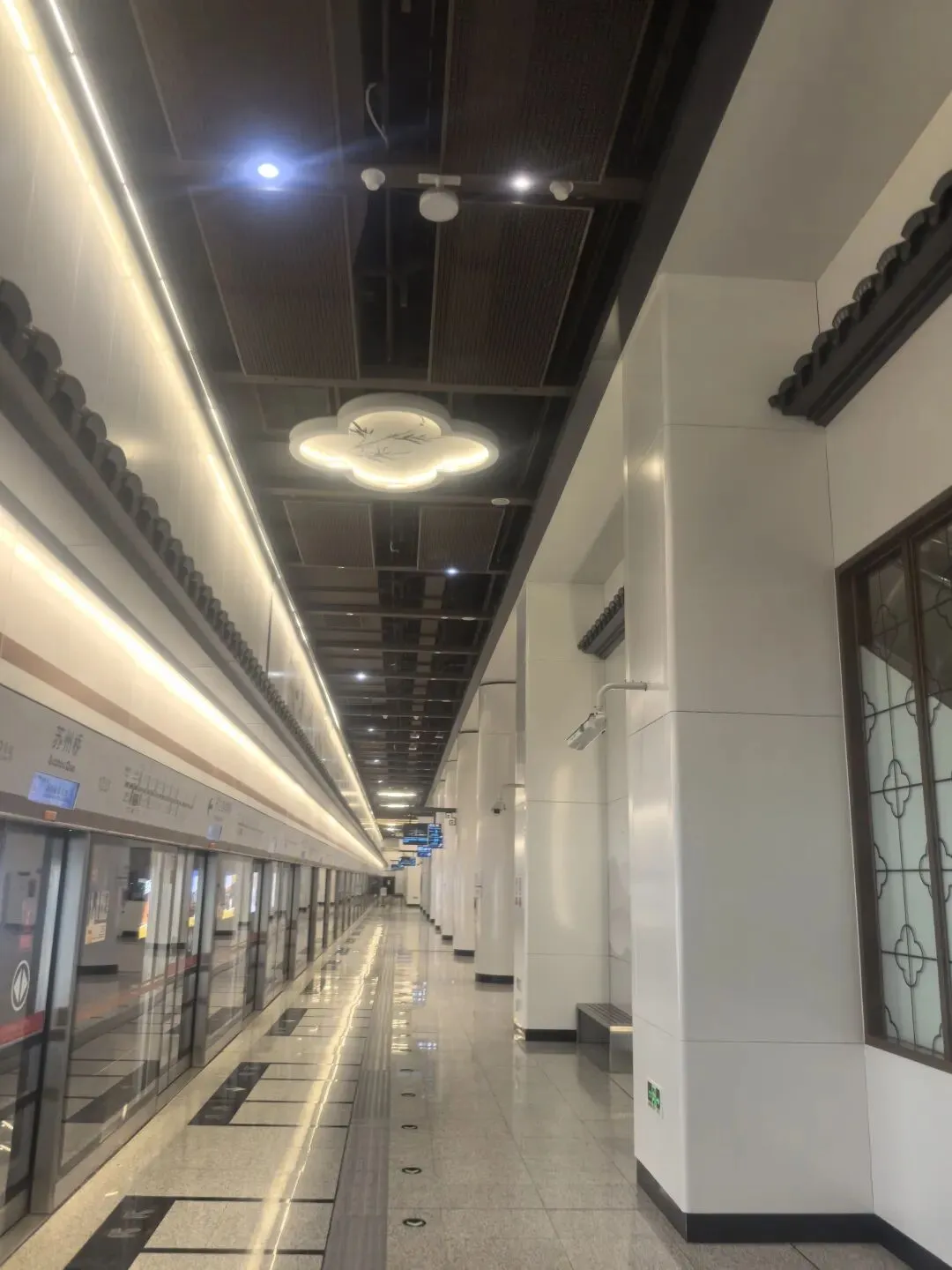

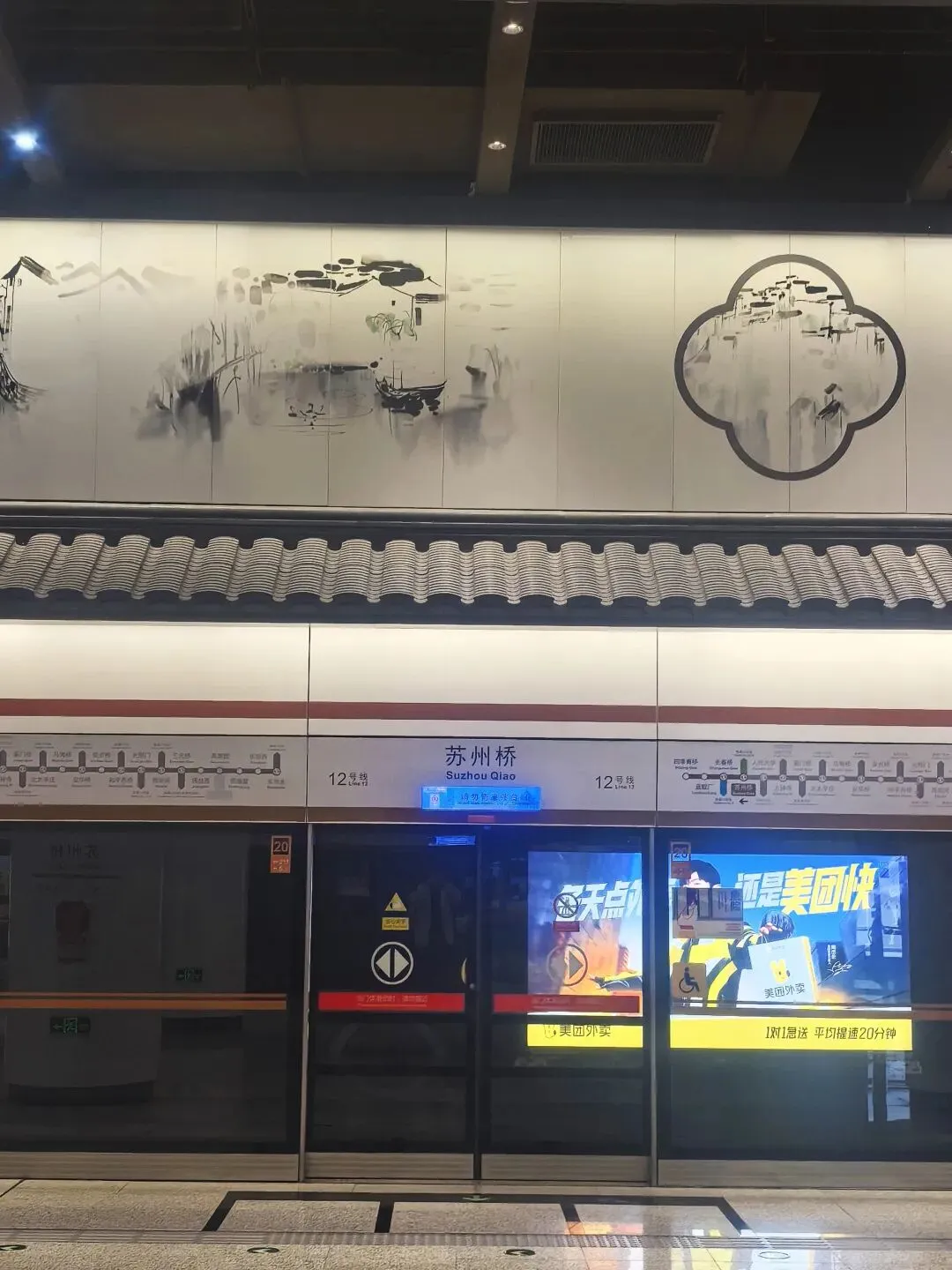

站内采用的水墨画装饰与特殊吸音材料墙面相结合，在展现江南水乡淡雅意境的同时，也起到了降低站内噪音的实用功能。而“灰瓦”装饰的站台门设计，既体现了江南建筑特色，又具备足够的耐用性和易清洁特性。

高大的空间允许设计者设置高侧窗和精心布局的照明系统，投射出类似竹林或窗棂的光影效果，这些光影不仅营造氛围，也充当着方向指引的自然标识。站厅内《水乡印象》等大幅水墨壁画不仅展现江南风光，其构图和色彩变化还帮助乘客定位，减轻地下空间的压抑感。

仿古屋檐与屏风：站内设计的仿古屋檐和屏风式隔断，既再现了苏州园林的意境，又自然划分了不同功能区域，如换乘通道与等候区。地面和墙面的材质变化不仅呼应设计主题，同时通过触感差异为视障人士提供导向辅助。

苏州桥站的成功在于它将冰冷的交通功能空间转化为充满人文关怀的艺术体验馆，每个设计元素都同时承担着美学与实用双重使命。

苏州桥站还通过精心规划的无障碍设施体系，成功化解了16号线叠落式站台带来的特殊挑战，致力于为所有乘客提供了便捷、安全的出行体验。

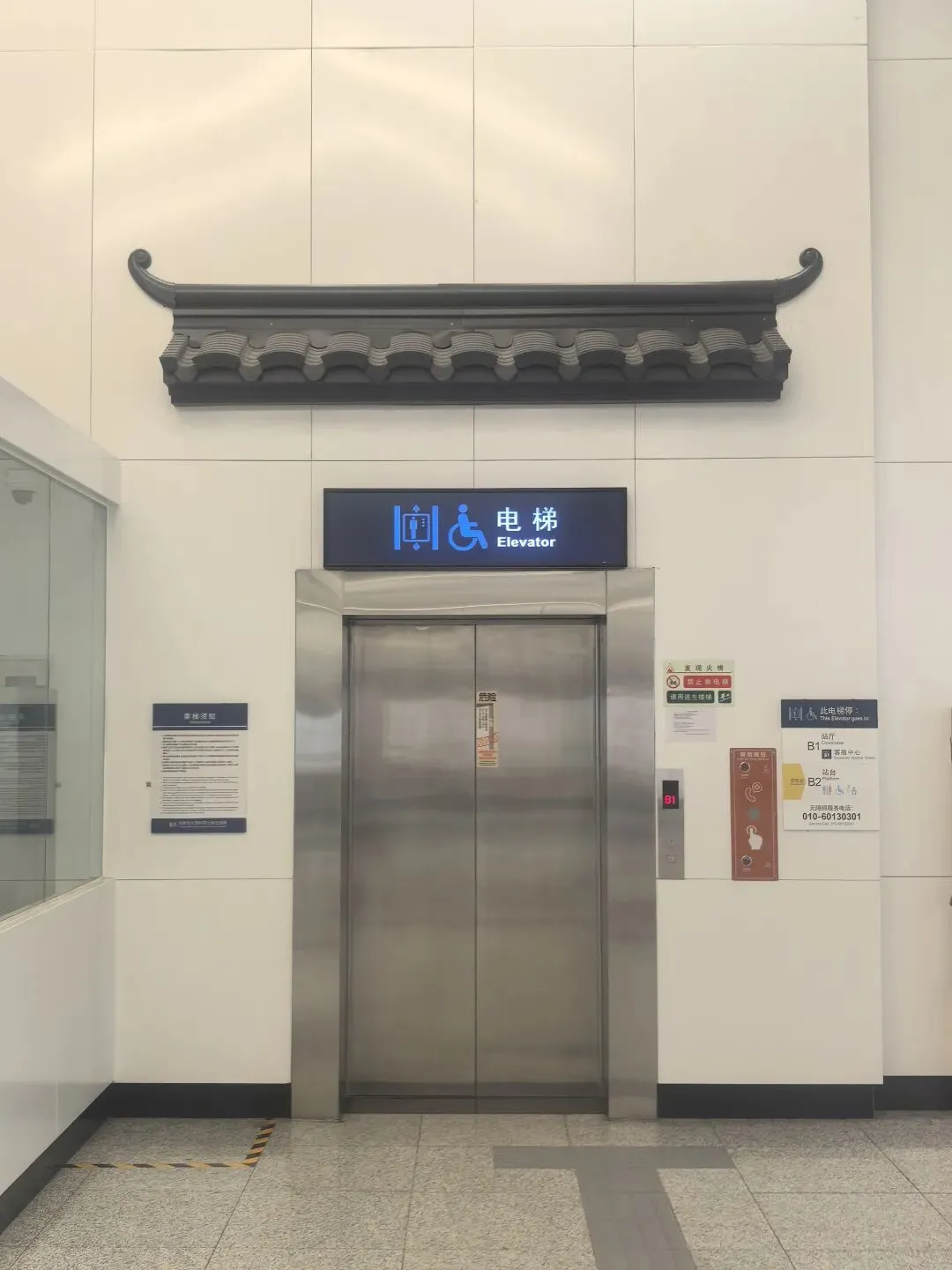

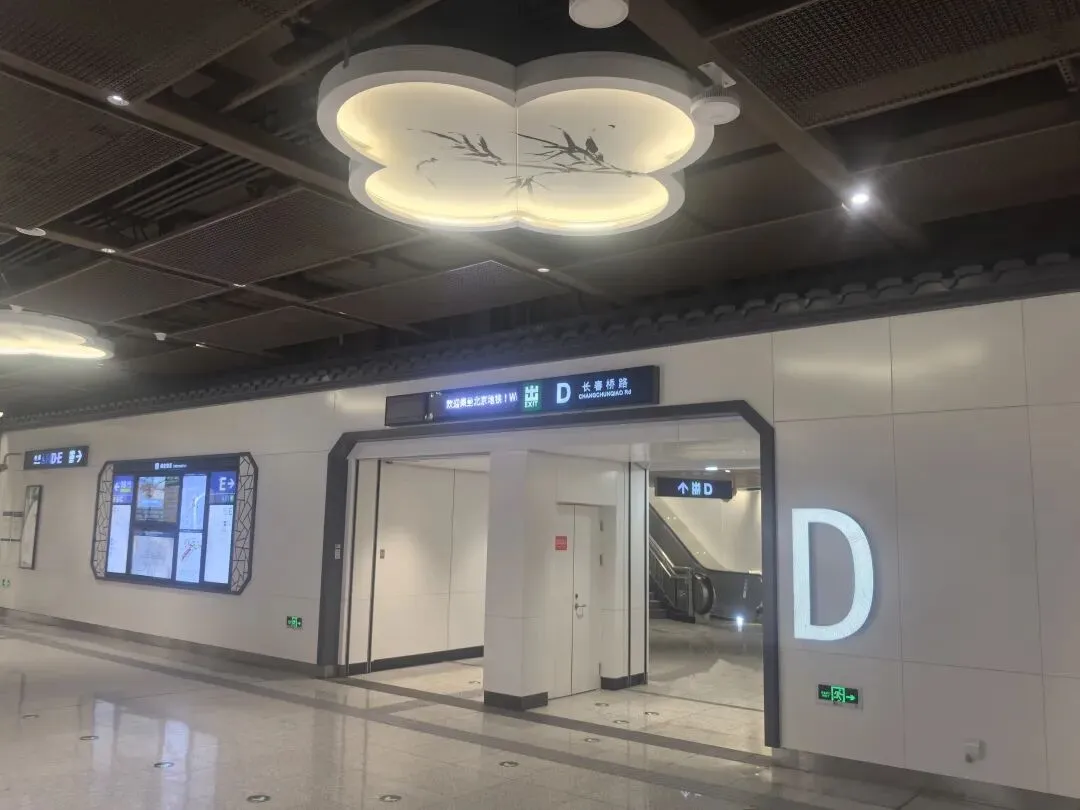

苏州桥站配备了完整的无障碍设施系统，包括多处直升电梯（如D口站厅至地面、负二层至负一层的直梯）、无障碍卫生间（位于负二层南部）、坡道（D口直梯外）以及紧急呼叫设备（分布在负一层直梯、负二层直梯等多个关键位置）。这些设施通过连贯的流线设计，形成了覆盖从地面至站台全流程的无障碍通行网络。

16号线的叠落侧式站台设计对无障碍通行提出了特殊挑战。车站通过精准配置垂直交通应对这一挑战：在16号线站层设置了连接地下一层与地下二层的专用无障碍电梯，确保使用轮椅或行动不便的乘客能在两层站台间便捷切换。电梯与站厅层通道形成连贯的无障碍路径，避免了传统楼梯带来的障碍。

苏州桥站内设置了6000余块清晰的导向标识，帮助所有乘客快速定位无障碍设施。12号线与16号线换乘通道充分考虑了高差处理，通过平缓的坡道和电梯实现无障碍换乘。车站提供线上无障碍预约服务（通过北京地铁APP或小程序）及热线电话预约（96165），为需要帮助的乘客提供个性化服务。

苏州桥站的站城融合

北京地铁苏州桥站作为12号线与16号线的换乘站，不仅承担着重要的交通枢纽功能，更通过精心的“站城融合”设计，与周边商业、高校和社区形成有机连接，成为城市空间高效利用的典范。

苏州桥站通过功能一体化、交通一体化、景观一体化的设计理念，实现了地铁服务与城市功能的完美融合。

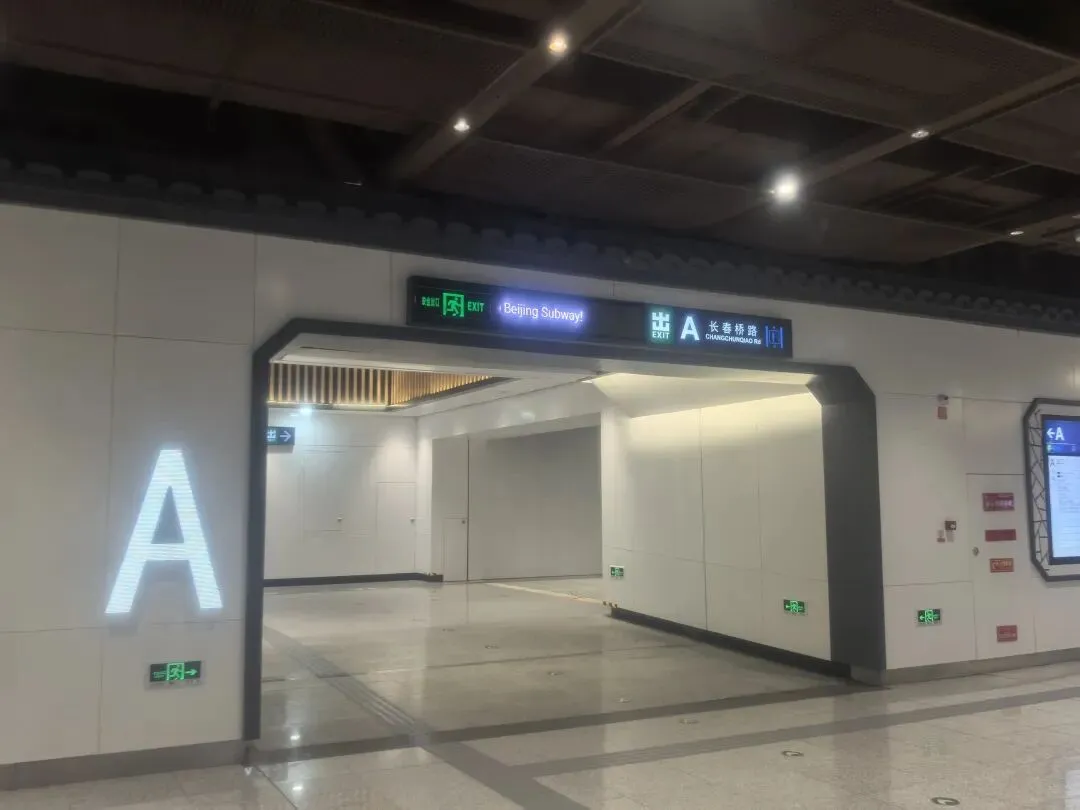

出入口融合设计：车站A口采用一体化下沉广场式设计，配备喷水池和长椅，巧妙地将地铁出入口融入城市公共空间。

图片来源：海淀这个地铁站周边，上新了→

交通组织优化：充分利用地下剩余空间完善交通接驳，优化人行流线，解决了过街换乘难题。

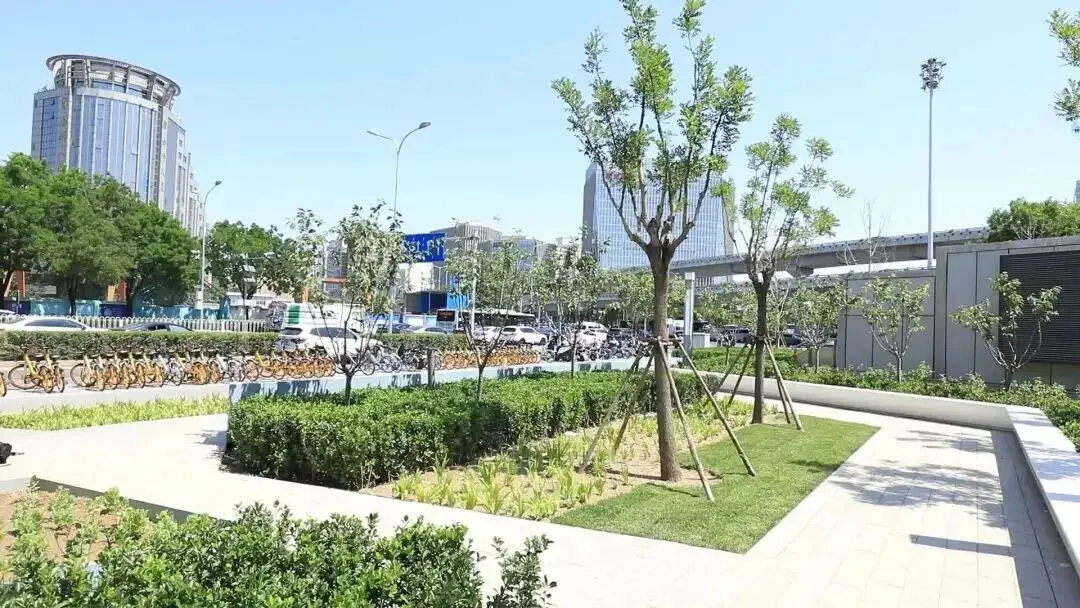

景观协同提升：2023年完成的苏州桥区域环境整治项目，将绿色、科技、人文元素自然融合，增设人行步道、休憩座椅和智能设施，显著提升周边环境品质。

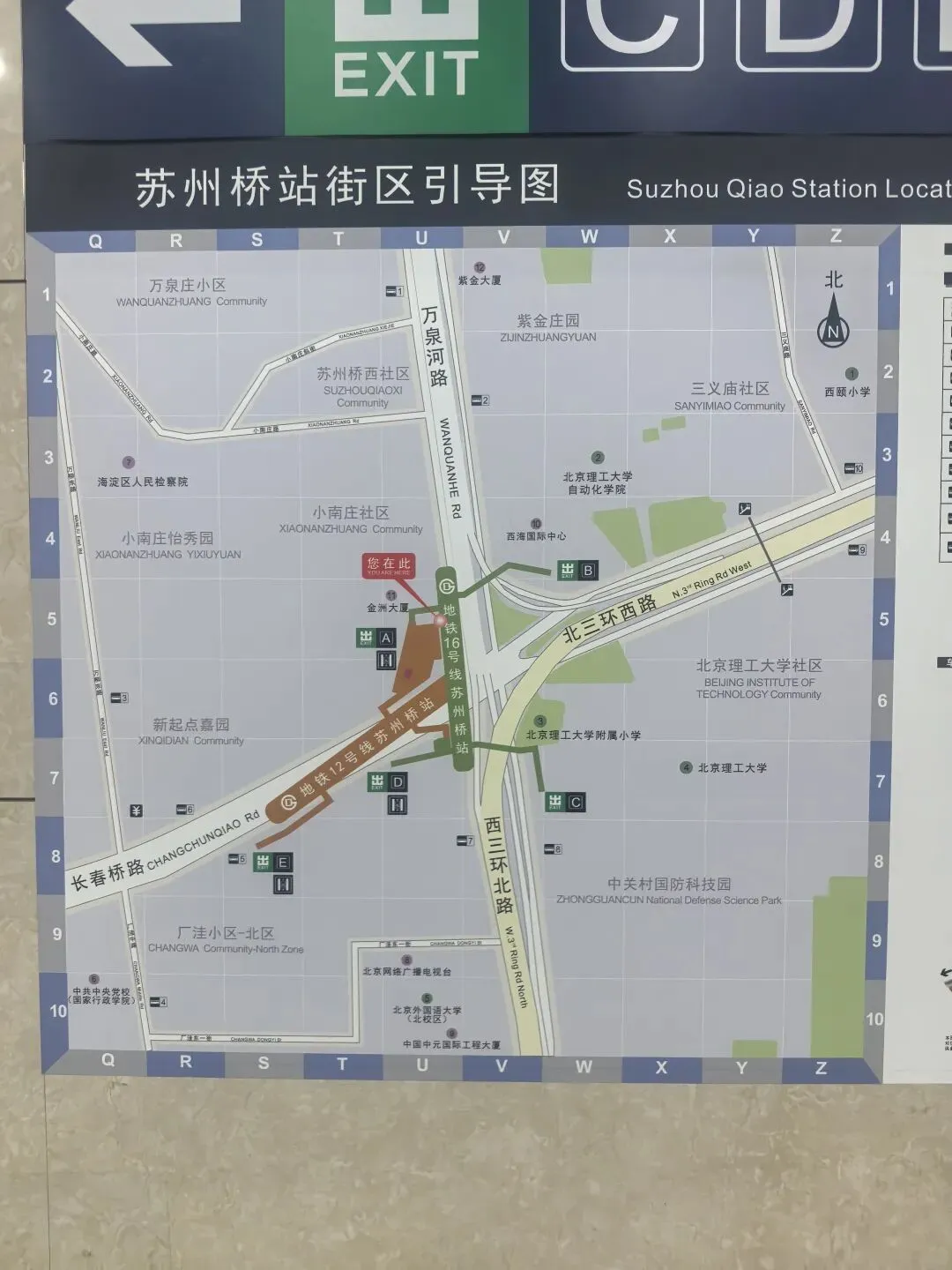

苏州桥站的五个出入口分别服务于不同的周边设施，实现了地下空间与地上建筑的便捷连通：

高校连接：B口直达中国人民大学西门，C口服务北京理工大学中关村校区，D口连接北京外国语大学及国家行政学院。

商业与社区融合：A口衔接金州大厦等商业体，B口服务三义庙社区、紫金庄园等多个住宅区，有效提升了区域可达性。

苏州桥站的一体化设计显著提升了区域活力。通过对地铁站前闲置空地的改造，增加了生活休闲和便民服务设施，为周边居民创造了良好的城市开放公共空间。有居民表示：“经过这次整治之后周边环境变好了，每次路过都会看看，心情都舒畅了。”

这一设计实现了轨道交通建设与城市更新良性互动，通过改善地铁站周边环境品质，带动了城市更新与片区发展，使苏州桥站成为展示首都城市形象和城市文化的重要窗口。

结语

北京地铁苏州桥站，已远远超越了一个普通交通节点的定义。它是在城市夹缝中生长出的工程奇迹，是功能与美学、技术与人文深度对话的结晶。从16号线叠落站台对16米窄地的巧妙回应，到12号线暗挖下穿展现的精密施工；从江南园林意象对冰冷空间的温柔化解，到无障碍细节中对每位乘客的平等关怀——苏州桥站以其系统性的创新，证明了即使在最严苛的约束下，城市基础设施依然可以达成效率、安全、审美与包容性的和谐统一。

它的存在，标志着地铁建设理念的一次重要演进：从追求连通，到注重体验；从解决“有无”，到雕琢“品质”；从单一的运输功能，到复合的城市客厅。苏州桥站不仅高效疏解着三环沿线的庞大人流，更以它的空间诗学，潜移默化地提升着市民的出行尊严与城市的文化质感。

林家大小姐与故障小王子的误差浪漫

这座车站的故事，最终是一个关于“可能”的故事——它告诉我们，当代中国的城市建设者，已有能力在坚硬的工程逻辑中，注入柔软的人文体温；在解决现实难题的同时，为未来预留诗意。当乘客穿过那片仿若烟雨水墨的站厅，于“瀑布式”扶梯上感受空间的流动，并在片刻间完成高效换乘时，他们正亲身经历着一场无声的城市变革。苏州桥站，这座诞生于窄地的“叠落奇观”，已然成为观察中国城市现代化进程的一个精致窗口，映照着一条通向更加人性化、集成化、艺术化未来的轨道。
