南京大学王学斌教授团队最新AM:重掺杂型生物质衍生碳助力钾离子电池负极性能提升

【研究背景】

为实现零排放目标，全球可再生能源日益发展。太阳能、风能等清洁能源因其间歇性、波动性、随机性，对大规模储能技术的需求愈发迫切。钾离子电池（PIBs）因其低成本和丰富钾资源储备（地壳中钾含量为2.09 wt%，远高于锂0.0017 wt%），被视为大规模储能技术的有力候选者。然而，钾具有较大的半径，导致传统碳负极材料在循环寿命和倍率性能上存在局限，制约了其实际应用。

【工作简介】

近日，来自南京大学的王学斌教授，在国际知名期刊Advanced Materials上发表题为“Biomass-Derived Carbon with Heavy Doping for Anode of Potassium Ion Batteries”的文章。针对上述挑战，团队通过创新制备方法，制备了生物质衍生的重掺杂型的多孔碳材料，并探索了其在钾离子电池负极中的应用。该研究以纤维素为前驱体，通过碱化、络合、热解等步骤，实现了氮、硫、氧等异质原子在碳基质中的高浓度掺杂，提升了其储钾性能。

该文章发表在国际顶级期刊Advanced Materials上。南京大学博士生高磊和博后曾晋珏为本文共同第一作者。

【内容表述】

1. 本文要点

研究团队探讨了热解过程中异质原子掺杂对碳材料结构的影响，发现通过精确控制热解温度，可以有效调控掺杂浓度，进而优化碳材料的石墨层间距、比表面积和活性位点数量。这些结构特性共同作用于钾离子的存储和释放过程，提升了碳负极材料的循环稳定性和倍率性能。

要点一：多元素重掺杂的制备路径

提出了重掺杂型生物质衍生多孔碳的制备路径：通过将纤维素与氢氧化钠和硫脲络合，形成富含异质原子的前驱体，再经热解过程实现异质原子在碳基质中的高浓度掺杂。这有效增大了石墨层间距，增加了活性位点和介孔结构，为钾离子的高效存储提供了有利条件。

要点二：钾离子电池负极的性能

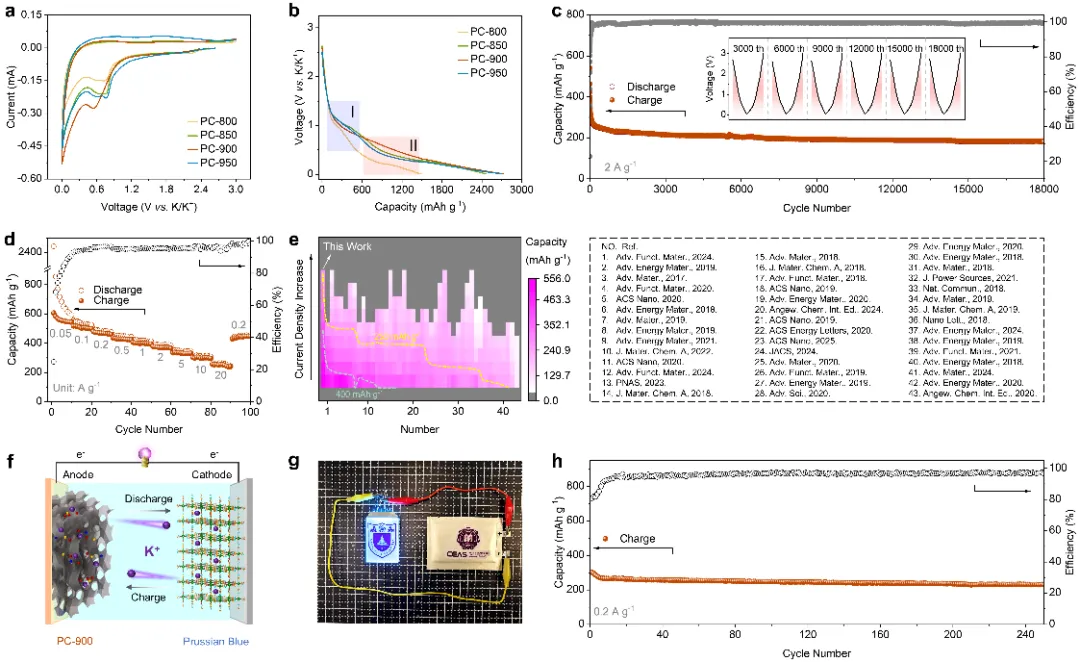

实验结果显示，重掺杂多孔碳材料PC-900用作钾离子电池负极时表现出色，循环寿命长达18,000次，且在20 A g^-1的高电流密度下，仍能保持260 mAh g^-1的比容量。

要点三：热解温度对碳材料结构的影响

研究还探讨了热解温度对碳材料结构转变的复杂影响。随着热解温度的升高，碳基质中的异质原子逐渐损失，生成多级孔隙结构，比表面积显著增加。然而，过高的热解温度会导致缺陷被消去，并引发石墨化程度增加和比表面积减少的过程。

2. 核心结论

该研究制备了生物质衍生的重掺杂型多孔碳材料，探讨了其在钾离子电池负极中的应用。结果表明，多元素重掺杂提升了碳材料的循环稳定性和倍率性能，助力钾离子电池性能提升，为大规模储能技术贡献了新的思路。

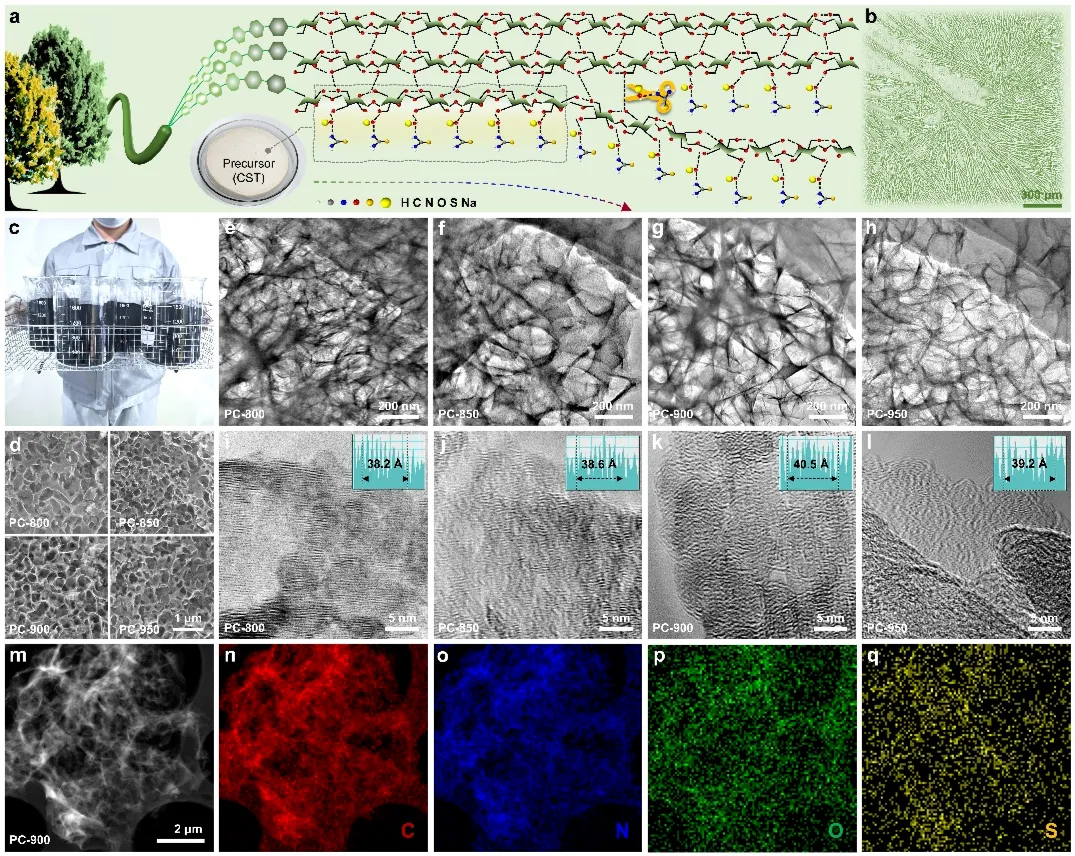

图1. 碳材料产物（PC-800、PC-850、PC-900、PC-950）的合成及形貌特征示意图。

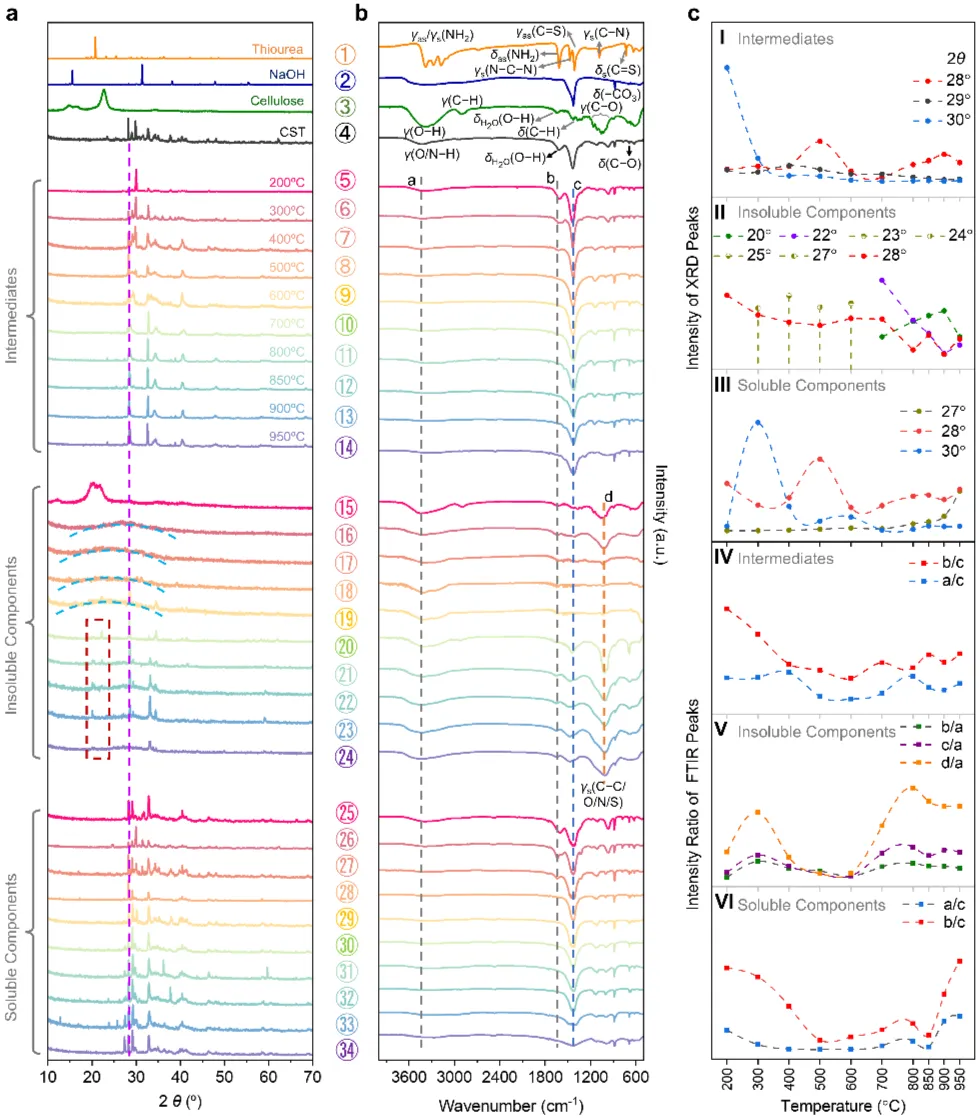

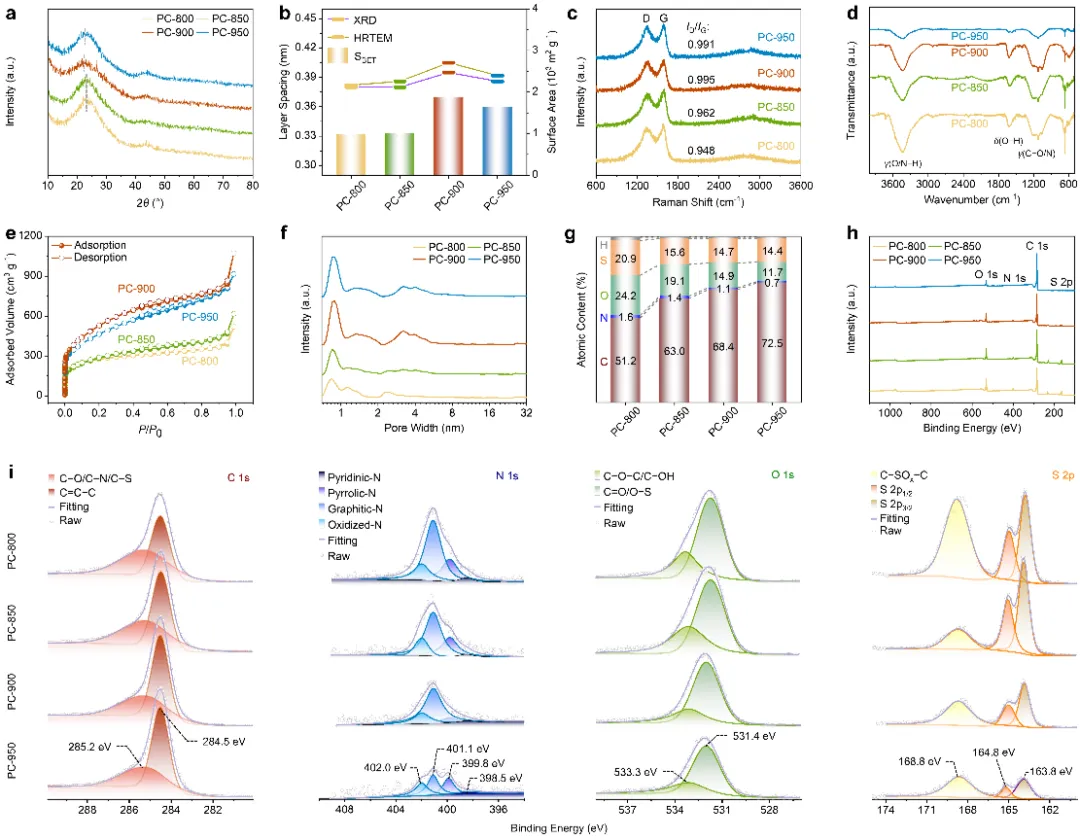

图2. 一系列合成的碳材料的光谱表征。

图3. 前驱体的热解机理。

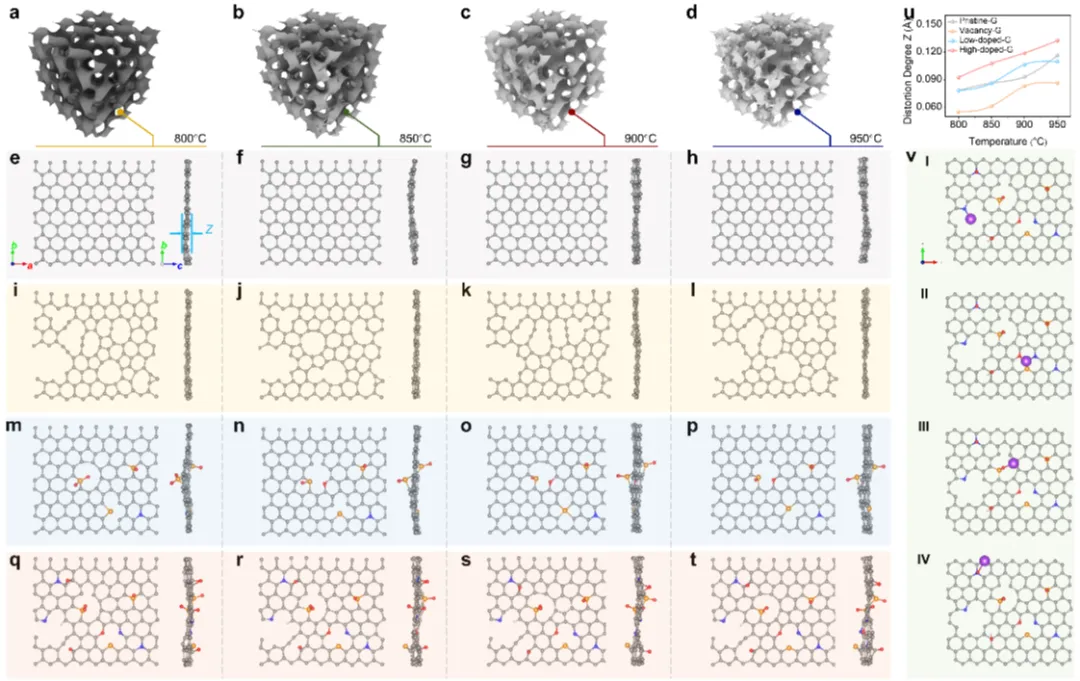

图4. 各种碳材料的结构模拟。

图5. 碳材料作为钾离子电池负极的电化学行为。

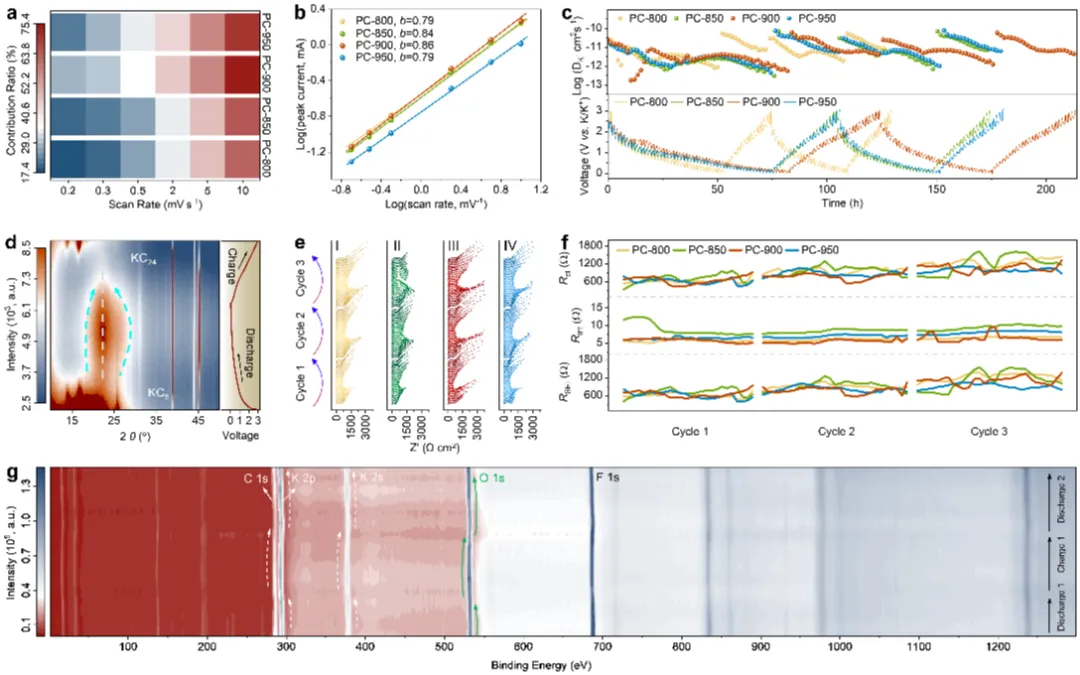

图6. 电化学储钾过程分析。

【文献详情】

标题：Biomass-Derived Carbon with Heavy Doping for Anode of Potassium Ion Batteries

期刊：Advanced Materials

链接：

https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.202520046

【作者简介】

王学斌，南京大学教授、博导，山东人，于南京大学获学士、硕士学位，于早稻田大学获博士学位，曾在日本国立材料研究所任博士后、Tenure-Track青年研究员、客座研究员。2014年入选国家级青年人才，加入南京大学。长期从事碳和氮化硼三维网络材料制备及物性调控基础研究，新能源和复合材料应用研究。在Nat Commun, Sci Adv, Adv Mater等发表论文100余篇，引用10000余次，申请专利30余件，参编书籍3项、标准4项。主持国家自然科学基金企业创新发展联合重点项目（256万）、面上项目（3项）、江苏省重点研发等基金项目20余项。
