一、 摘要：核心发现与创新性
一句话概括： 本文开发了一种独特的CuCo/CoOₓ催化剂，通过逐步氢溢流机制，构筑了富含氧空位的界面活性位点，实现了将废弃PET塑料近定量（>99.9%） 地转化为高纯度对二甲苯（PX），其性能远超现有各类催化剂，并展现出优异的实际应用潜力和经济环境效益。

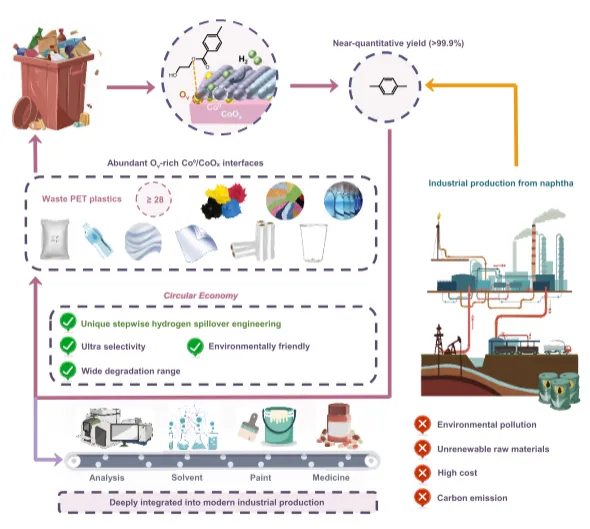

图1：PET→PX一步氢解策略示意。以CuCo/CoOx为催化核心，借“逐级氢溢流”在低温下生成富氧空位Co0/CoOx界面，实现废PET近定量转化为高值p-二甲苯（>99.9%），并展示反应器-分子-活性位三级关联。
创新点提炼：
策略创新： 首次提出并验证了“逐步氢溢流”作为活性位点工程策略，用于精准构建非贵金属多相催化剂。
性能突破： 实现了PET氢解制PX的近定量转化和超高选择性，解决了该反应中产物复杂、选择性低的长期难题。
机理深入： 通过原位光谱等手段，在分子层面揭示了酯键的活化路径（生成醛类中间体），深化了对PET氢解机理的认识。
应用导向： 系统评估了催化剂对30余种实际塑料废弃物（含添加剂、混合物）的普适性，并进行了全面的技术经济与生命周期分析，证明了其工业化潜力。
二、 引言：为什么这项研究至关重要？
背景与挑战：
塑料危机： 全球塑料垃圾已超49亿吨，2050年或达120亿吨。PET作为最主要聚酯（年产超8200万吨），占固体塑料垃圾约12%，其处理是迫在眉睫的环境挑战。
升级回收瓶颈： 传统化学回收法（水解、醇解）产物价值有限。氢解法可将PET转化为芳烃（如PX），但面临严峻挑战：
选择性难题： PET分子中含酯基、苯环等多官能团，氢解路径复杂，易产生多种副产物（如脱羧产物、环烷烃）。
催化剂局限： 已报道的贵金属（Ru, Pt）或单金属催化剂难以同时实现高活性和近100%的PX选择性。
科学问题： 如何理性设计一种非贵金属催化剂，在原子/分子尺度上精准构筑协同活性位点，以实现C-O键的高效、高选择性断裂，并调控反应物/产物的吸附平衡，是领域内的核心科学问题。
本文的解决方案： 基于“金属-金属氧化物（M/MOₓ）界面协同催化”理念，选择同源过渡金属Co/CoOₓ体系（Co⁰活化H₂，CoOₓ活化C-O键），并创新性地引入Cu作为“氢溢流引发剂”，通过逐步氢溢流过程来调控Co物种的晶相和界面结构，从而优化催化性能。

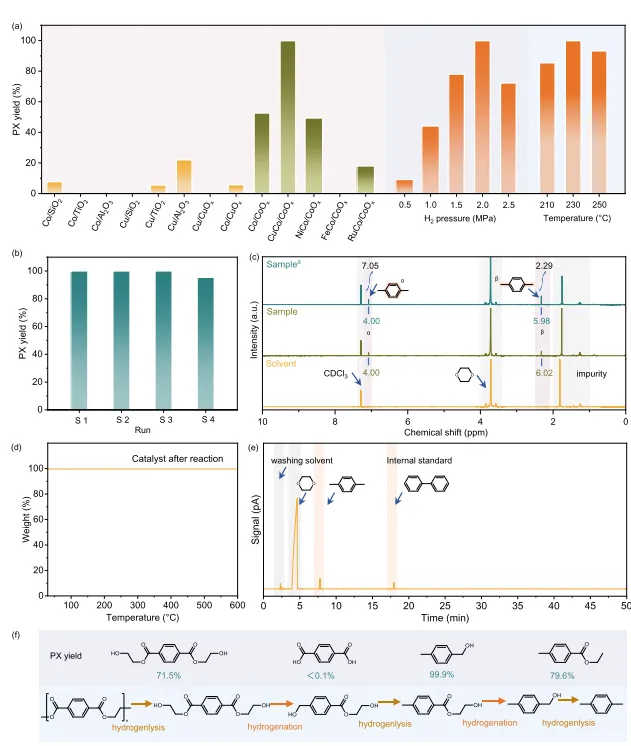

图2：催化性能与路径验证。a)CuCo/CoOx活性碾压单金属及贵金属对照；b)四循环稳定性>99%；c)1HNMR仅见PX信号；d)TGA无残碳；e)GC单峰；f)模型底物验证“酯键断裂→4-甲基苯甲醇→脱羟”三步机理。
三、 材料制备与结构表征：如何构筑独特的活性位点？
1. 催化剂合成：
2. 结构表征与核心发现（对应文中图3）：这是理解催化剂“为什么好”的关键。作者运用了电镜（TEM/HR-TEM）、XRD、拉曼、XPS、EPR、Py-IR等一系列表征手段，揭示了Cu引入引发的深刻结构变化：
形貌与晶相：
Interface I: hcp-Co / CoO
Interface II: fcc-Co / CoO （大量存在）
Interface III: hcp-Co / fcc-Co
电子结构缺陷：
拉曼光谱： A₁g模式从661 cm⁻¹红移至651 cm⁻¹，表明Cu引入导致晶格畸变。
EPR： CuCo/CoOₓ在g=2.003处的信号显著强于Co/CoOₓ，表明氧空位浓度大幅增加。
XPS：
Py-IR： CuCo/CoOₓ的路易斯酸位点密度显著更高，这与氧空位富集的CoOₓ表面相关。
重要结论： Cu的引入并未直接充当主活性位，而是作为“结构调节剂”和“氢溢流触发器”，诱导产生了三大关键结构特征：①部分hcp→fcc相变；②晶格畸变；③富氧空位的Co⁰/CoOₓ界面（以fcc-Co⁰/CoOₓ为主）。这些结构共同构成了高密度、高效率的协同活性位点。

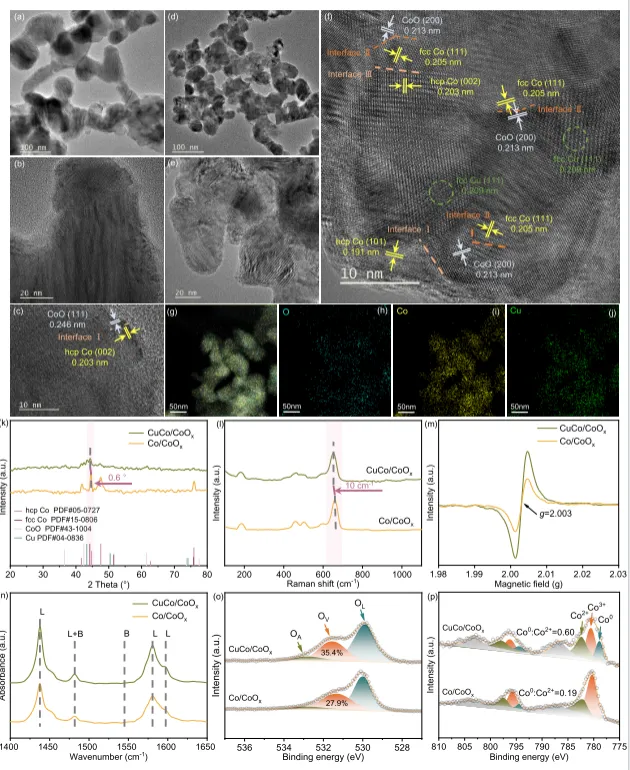

图3：催化剂微结构表征。TEM显示Cu引入使粒径减小并诱发hcp-Co→fcc-Co部分相变；HR-TEM捕获Co0/CoOx三类界面；XRD、Raman、EPR、吡啶-IR、XPS共同证实Cu诱导晶格畸变→氧空位浓度↑→Lewis酸位点↑。
四、 催化性能与反应路径分析
1. 性能评估（对应文中图2）：
筛选与优化： 在众多Co基双金属催化剂中，CuCo/CoOₓ性能一骑绝尘，PX产率>99.9%，是单金属Co/CoOₓ（52.5%）的近两倍。单独的Cu或Co负载在传统载体上几乎无效。
条件优化： 确定最佳反应条件为230°C, 2 MPa H₂, 1,4-二氧六环溶剂。温度或压力过高均会导致副反应。
产物纯度： 通过¹H NMR、GC、TGA等手段证实，产物PX纯度极高，无聚合物残留。
稳定性： 催化剂循环使用4次，活性无衰减。
2. 反应路径推导（关键！）：作者通过捕获中间体和模型物反应，清晰地描绘出PET→PX的三步路径：
解聚与不对称氢解： PET酯键氢解，生成对甲基苯甲酸羟乙酯等单酯中间体。
进一步氢解： 单酯中间体氢解生成4-甲基苯甲醇。
末端脱羟基： 4-甲基苯甲醇脱氧生成最终产物PX。

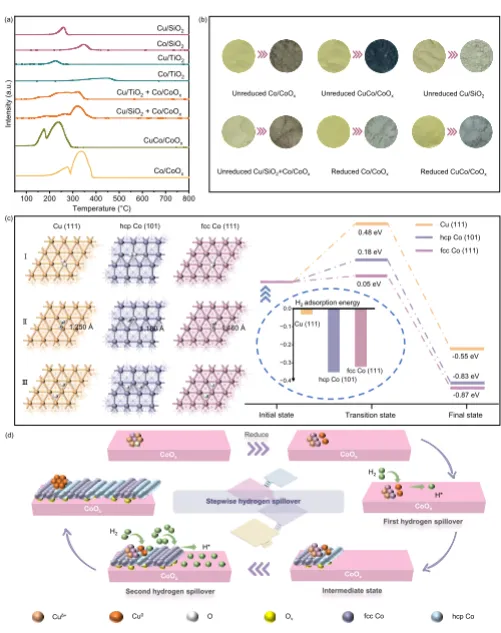

图4：逐级氢溢流机制。H2-TPR峰整体下移~100 ℃；WO3显色实验证实Cu先还原并启动初级溢流，新生fcc-Co0作为二级溢流中心；DFT计算fcc-Co(111)解离H2能垒仅0.05 eV，远低于hcp-Co与Cu，阐明相变促进二次溢流。
五、 机理研究：逐步氢溢流与协同催化（全文精髓）
这是本文最核心、最创新的部分，回答了“活性位点如何形成”以及“它们如何工作”两个根本问题。
1. 逐步氢溢流机制的证实（对应文中图4）：
机制提出：
第一步溢流（Cu引发）： CuO优先被还原为Cu⁰，Cu⁰解离H₂产生活性H，H溢出到邻近的CoOₓ上，将其部分还原为Co⁰。
第二步溢流（Co驱动）： 生成的Co⁰（尤其是fcc-Co）因其极强的H₂解离能力，成为新的、更高效的氢溢流中心，解离出的H*进一步加速周围CoOₓ的还原。这个“Cu启动，Co放大”的逐步溢流过程，就像一场精心策划的“接力赛”，在较低温度下就实现了Co物种的部分相变和大量界面结构的生成。
2. 界面协同催化机理（对应文中图5）：

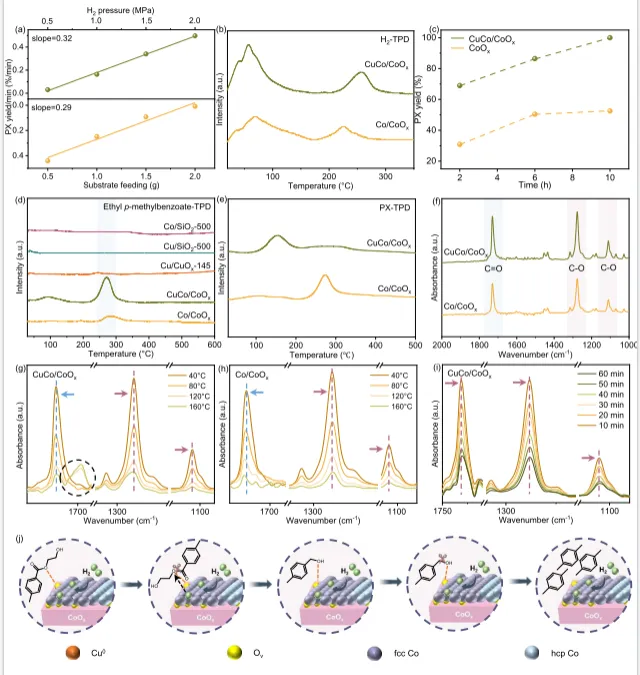

图5：构-效关系与分子机理。a)H2压与底物浓度协同影响PX产率；b)H2-TPD显示CuCo/CoOx吸附量↑且溢流H*脱附温度↑；c)时间曲线证明Co/CoOx受产物抑制；d-e)底物与PX的TPD揭示CuCo/CoOx吸附底物强、产物弱，避免自毒；f-i)原位FTIR捕获C–O键优先活化并生成醛中间体；j)提出“C–O活化→溢流H*进攻→脱羟→PX脱附”完整循环。
综合催化循环模型（图5j）：
PET的C-O键吸附并活化了富氧空位的CoOₓ界面上。
H₂在fcc-Co位点上高效解离，生成活性H*。
H*通过溢流到达CoOₓ界面，攻击活化的C-O键，使其断裂，形成醛类中间体。
醛基进一步加氢形成醇中间体，并最终脱氧生成PX。
PX从催化剂表面弱吸附脱附，空出活性位，循环继续。
简言之，CuCo/CoOₓ的卓越性能源于：fcc-Co高效解离H₂ + 富氧空位CoOₓ高效活化C-O键并优化产物脱附，两者通过氢溢流紧密协同。

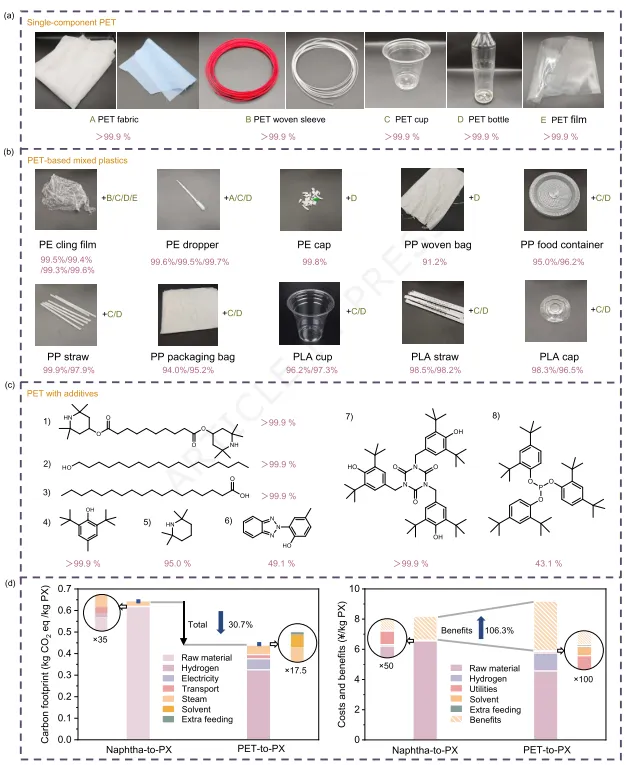

图6：真实废塑料转化与经济技术评估。a-b)28种实际PET（纯料、含添加剂、混合塑料）均>99%PX收率；c)八种典型添加剂仅两种致轻度失活；d)生命周期评估：PET-to-PX路线成本¥5.90kg-1、利润提升106%，碳排放降30.7%，对化石路线形成经济与环保双重优势。
六、 实际应用与技术经济分析
1. 广谱适用性：
成功将28种真实废弃PET塑料（瓶片、纤维、含添加剂的制品、PET基混合塑料）高效转化为PX。
对大多数常见塑料添加剂（如颜料、增塑剂）具有良好耐受性。
可拓展至其他芳香族聚酯（PBT, PBAT）和脂肪族聚酯（PLA, PCL, PBS） 的转化。
2. 技术经济与生命周期评估：
经济性： PET-to-PX路线的生产成本为5.90元/公斤PX，利润率比传统石脑油路线提高106.3%。
环境效益： 全球变暖潜势仅为0.45 kg CO₂eq/公斤PX，比石脑油路线降低30.7%。副产品甲烷和乙烷可作燃料，催化剂可循环使用。
结论： 该工艺是一条经济可行、环境友好的塑料升级回收路径。
七、 总结与展望
总结：本工作不仅报道了一个性能惊人的催化剂，更提供了一套完整的“活性位点工程”方法论：
提出科学策略： 利用“逐步氢溢流”这一动态过程来精准调控催化剂活性相和界面结构。
深度融合表征与计算： 从原子排列、电子结构到分子吸附活化，多尺度阐明了“结构-性能”关系。
紧扣实际应用： 从实验室优化延伸到复杂真实废料的处理，并论证了其工业化前景。
意义：
展望：未来研究可进一步探索该策略在其他C-O/C-C键活化反应中的应用，优化催化剂大规模制备工艺，并推动该技术的示范和产业化。
Stepwise hydrogen spillover-engineered synergistic sites enable near-quantitative conversion of waste PET to p-xylenehttps://doi.org/10.1038/s41467-026-68990-4
