【论文推送】南京航空航天大学|Advanced Functional Materials:用于摩擦界面温度原位监测的润滑纳米胶囊相变电容响应

☑️PhaseChange Induced Capacitive Response in Lubricating Nanocapsules for In Situ Monitoring of Tribological Interface Temperature
✍️ Xue F，Yin T，Guo Z，Song J，Ding Q，Zhao G
🏫 南京航空航天大学，江苏海事职业技术学院
📘 Advanced Functional Materials
🔗 DOI：http://doi.org/10.1002/adfm.202524480

🍀 研究背景

摩擦界面温度，一直是很多高端装备里最难原位读准的信号之一。
🌡️ 热电偶难埋进真实接触区，📡 红外方法又容易受到距离、角度和环境干扰。对于环氧这类聚合物摩擦副来说，一旦局部过热，后面往往就是软化、蠕变、磨损加剧，甚至直接失效。

这篇工作的思路很新。
它不是往摩擦副里额外塞一个传感器，而是把材料本身做成既能润滑、又能给出温度信号的界面。核心目标很明确：当界面温度达到相变点时，摩擦性能变，电容信号也同步变。

🧪 实验设计

1️⃣ 材料路线

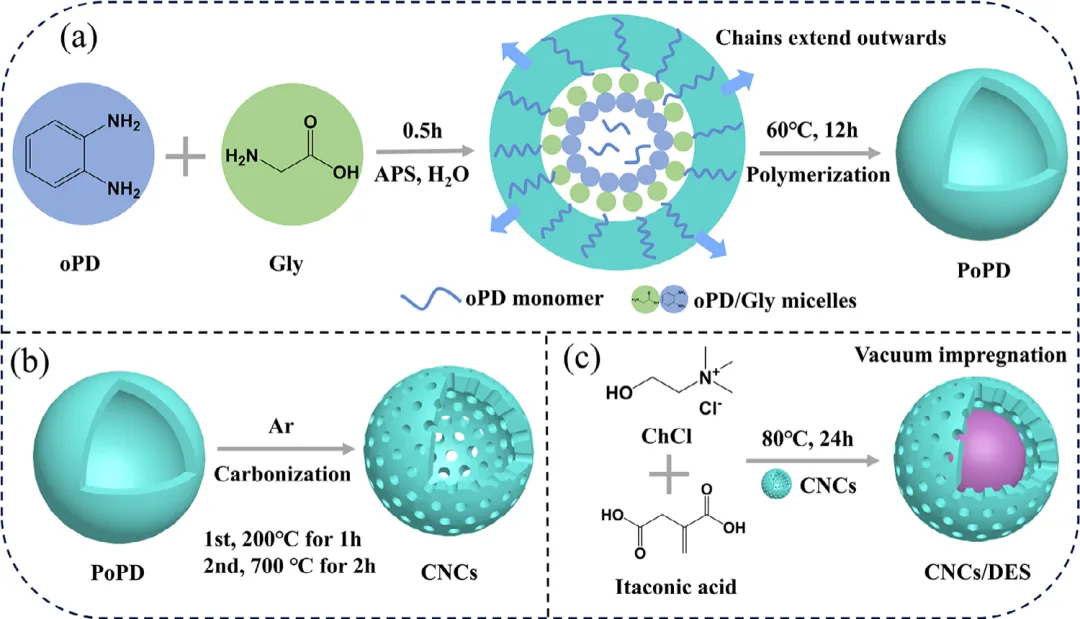

作者先制备中空碳纳米笼。
再把深共熔溶剂装进碳纳米笼内部，得到润滑纳米胶囊。
随后把这类胶囊分散进环氧体系，制成最终的复合摩擦材料。

这里最关键的设计有两个。
🧩 一个是碳纳米笼负责“装”和“放”。
💧 一个是深共熔溶剂负责“相变”和“润滑”。
当温度还没到熔点时，它主要以被包载状态存在；当温度越过熔点后，液相释放出来，既能参与润滑，也能改变界面的介电响应。

2️⃣ 表征链路

结构表征部分比较完整。
作者用 SEM、TEM、拉曼、XRD、EDS、BET 和热分析，把胶囊是不是做出来了、溶剂是不是装进去了、孔结构是不是被占据了，这几件事都做了验证。

从结果看，碳纳米笼直径大约在 500 nm 左右，原本具有较高比表面积；装入深共熔溶剂后，比表面积从 399.55 m²/g大幅降到 7.49 m²/g，这说明孔道确实被填充了。热分析结果也给出了大约 52 wt.%的包载量。

3️⃣ 摩擦与电容同步测试

摩擦测试采用旋转球盘配置，使用了 MFT-5000。
对偶为钢球，球径 6.35 mm，摩擦半径 3 mm。
基础测试工况为 5 N、200 rpm、70℃、60 min。
此外还进一步做了 1 到 5 N载荷梯度和 200 到 1000 rpm速度梯度测试，同时实时记录摩擦系数、电容信号和磨损情况。

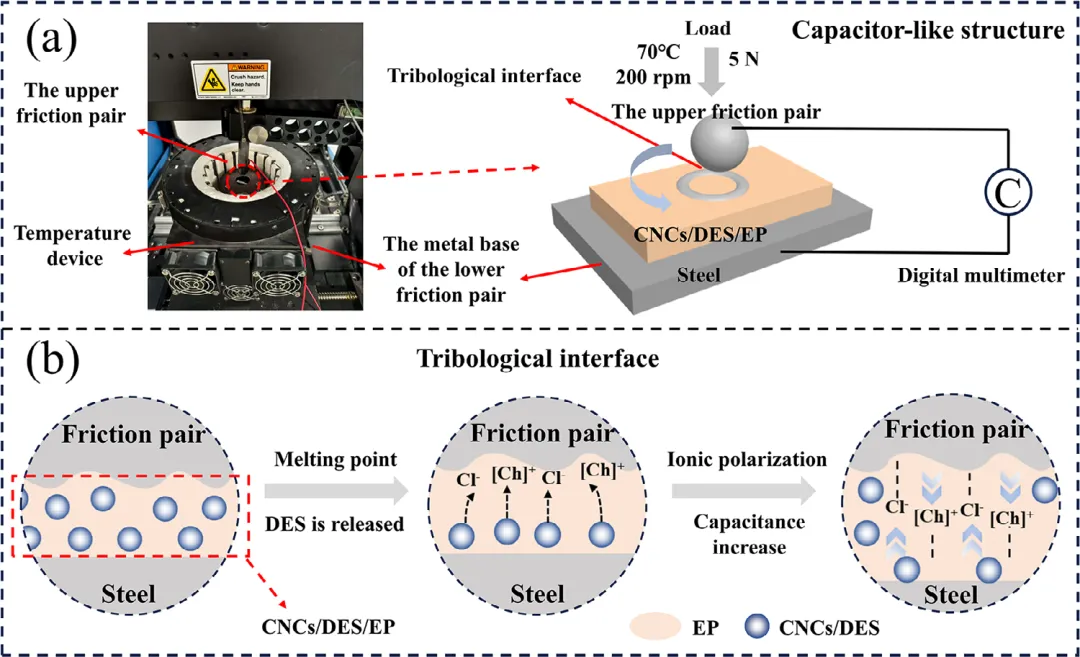

更有意思的是，作者把整个摩擦系统直接搭成了一个类似电容器的结构。
🔌 上部摩擦副兼作上电极。
🧱 复合材料本身既是摩擦层，也是介电层。
🔩 下部金属基底兼作下电极。
这样，界面温度一旦引发相变，电容就能直接给出响应。

📊 主要结果

1️⃣ 熔点一到，润滑和信号同时启动

这篇文章最核心的结果，就是深共熔溶剂在熔点附近触发了“双响应”。
当界面温度达到 65.3℃左右时，包载在碳纳米笼里的深共熔溶剂熔化并释放，界面开始形成润滑保护膜；与此同时，离子迁移能力增强，电容信号出现明显跃迁。

这个逻辑非常干净：
🔥 温度升到相变点
➡️ 深共熔溶剂从固态变液态
➡️ 一边降低摩擦和磨损
➡️ 一边抬升电容信号

2️⃣ 摩擦和磨损确实降下来了

在 70℃、5 N、200 rpm条件下，纯环氧的平均摩擦系数约为 0.59。
加入润滑纳米胶囊后，平均摩擦系数降到 0.43，下降了 27.1%。

磨损率也同步下降。
纯环氧为 9.78×10⁻⁵ mm³/N·m。
复合材料降到 5.87×10⁻⁵ mm³/N·m，降幅约 40%。

这说明相变带来的不是单纯“有信号”，而是真正给了界面一层有效润滑保护。

3️⃣ 电容跳变能清楚读出来

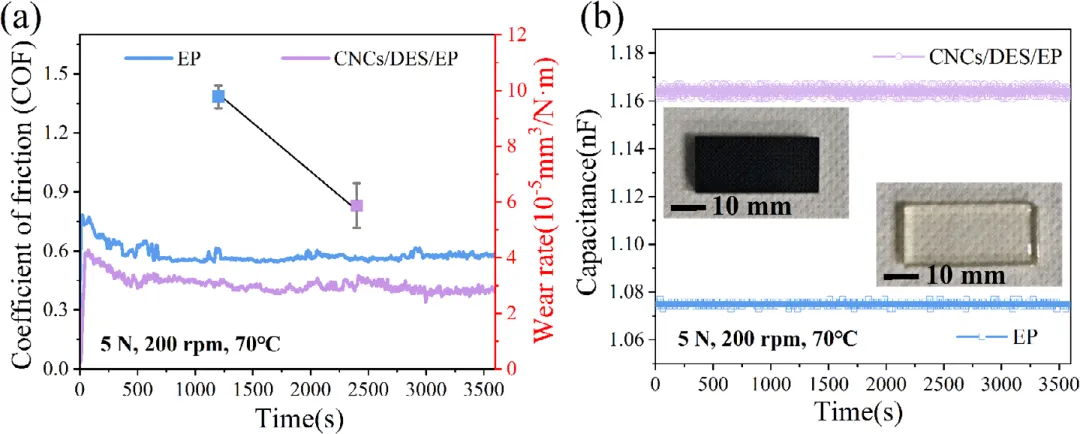

纯环氧在摩擦过程中的平均电容大约是 1.075 nF。
加入润滑纳米胶囊后，平均电容提高到 1.163 nF。
更重要的是，这个信号不是平平缓缓地漂，而是在相变点附近出现明显台阶式变化。

作者把整个摩擦过程分成两个阶段来看。
⏳ 相变前，电容基本维持在较低基线附近。
⚡ 相变后，电容快速跃升到更高水平。
这意味着温度不需要靠外置探头传过来，而是由界面材料自己给出一个可识别的状态变化。

4️⃣ 载荷和转速变化下，信号还能保持可读

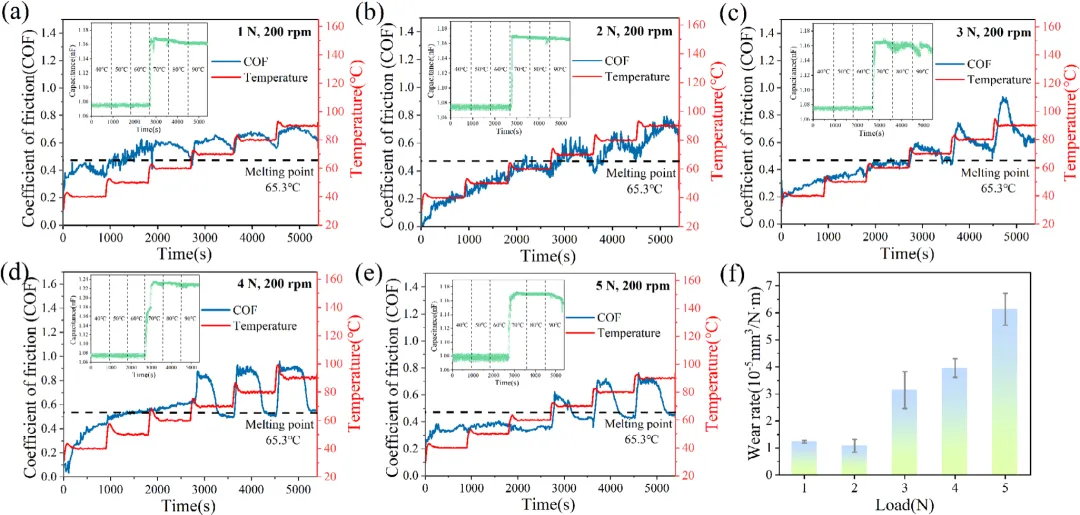

在 1 到 5 N载荷范围内，复合材料都能在相变点附近给出相似的两阶段响应。

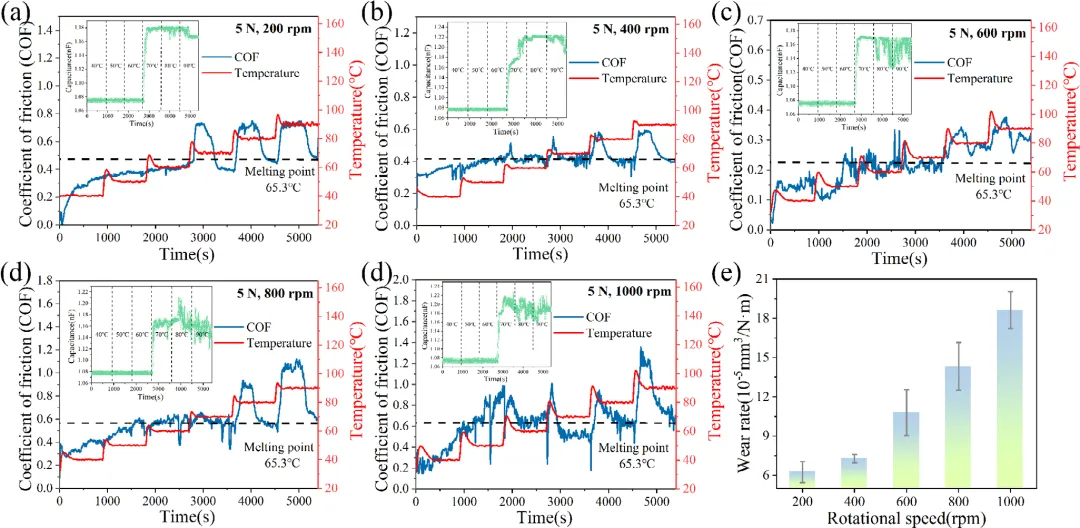

在 200 到 1000 rpm范围内，这种趋势也依然存在。

当然，高速条件下波动会更明显。
当转速达到 600 rpm以上时，摩擦系数和电容曲线都开始出现更强波动。原因也比较直观：
💨 剪切更强
🌡️ 热积累更快
🧷 润滑膜更容易局部破裂再重建
所以信号会更“活”，界面也更不稳定。

但整体上看，即便在不同载荷和速度下，这套材料型监测思路依然成立。

5️⃣ 两个熔点，两次信号跃迁

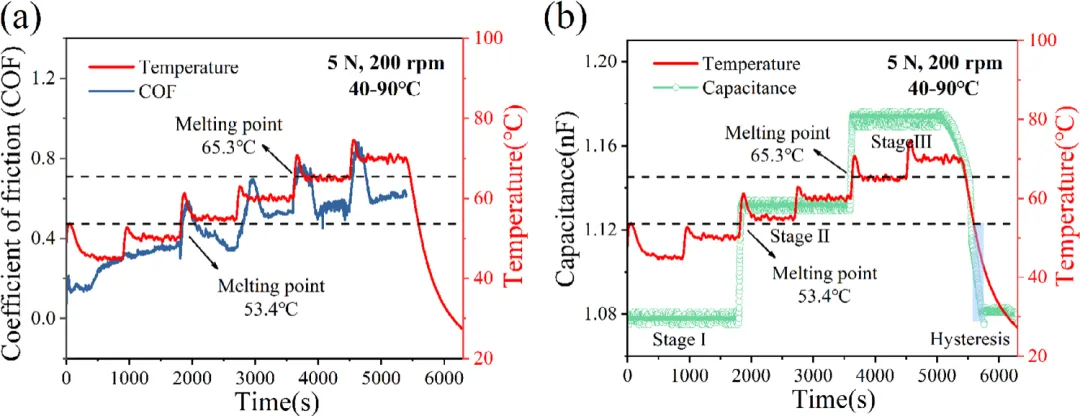

作者还把两个不同熔点的深共熔溶剂一起放进体系里，做了更进一步的验证。
一个熔点大约 53.4℃。
另一个熔点大约 65.3℃。

结果非常直观：
🌡️ 温度升到第一个熔点时，电容先跳一次。
🌡️ 温度继续升到第二个熔点时，电容再跳一次。
这说明这套思路不只适合单点温度感知，还能往多级温度响应继续做。

而且冷却时还出现了明显滞后。
也就是说，信号回落并不是瞬间发生的，这和深共熔溶剂的过冷行为有关。

🧠 机理解析

这篇工作的机理主线，可以压缩成一句话：

相变深共熔溶剂一旦在摩擦界面熔化，就会同时带来液相润滑保护和离子极化增强，于是摩擦降下来，电容升上去。

1️⃣ 为什么相变后摩擦会下降

相变之前，深共熔溶剂被包在碳纳米笼里，界面主要还是靠基体本身承担摩擦。
相变之后，液相被释放到摩擦界面，在剪切作用下形成一层边界润滑膜。
这层膜不厚，但很关键。它能减少直接接触和黏着磨损，所以摩擦系数和磨损率都往下走。

2️⃣ 为什么电容会突然跳变

一旦深共熔溶剂进入液态，内部离子迁移能力明显增强。
在外加电场下，离子会发生更明显的定向迁移和界面重排，从而带来更强的离子位移极化。
最终结果就是：材料的介电响应增强，电容信号抬升。

所以这里的电容变化不是简单热漂移，
而是和相变、离子运动、界面极化直接绑在一起的。

3️⃣ 为什么高速下波动更大

转速高了，界面温升更快，剪切更强。
一方面，深共熔溶剂更容易被带出并参与润滑；
另一方面，润滑膜也更容易出现局部破裂和重建。
再叠加环氧基体的热软化和机械疲劳，最终就会表现为摩擦和电容同时波动放大。

🧾 全文总结

这篇工作把摩擦界面温度监测这件事，换了一个思路来做。

不是把传感器塞进摩擦副里。
而是把摩擦副本身做成能感知温度的功能材料。

✅ 深共熔溶剂被包进碳纳米笼后，再分散进环氧体系，形成兼具润滑和感知能力的复合材料。
✅ 当界面温度达到 65.3℃左右时，深共熔溶剂发生相变释放，摩擦系数下降 27.1%，磨损率下降 40%。
✅ 相变同时触发明显的电容跃迁，平均电容达到 1.163 nF。
✅ 两种不同熔点的深共熔溶剂还能做出两级响应，说明这条路线具备继续扩展成多级温度监测系统的潜力。

这篇文章最有价值的地方，不只是“测到了温度”，
而是把润滑、感知、界面保护三件事放进了同一套材料设计里。

💡 亮点与启示

✨ 摩擦界面温度监测，不一定非得依赖外置传感器，材料本身也可以承担感知功能。
✨ 相变材料一旦选得对，就能把润滑保护和信号输出绑在一起。
✨ 使用了 MFT-5000，并把摩擦系数、电容和磨损放到同一测试链路里，这种设计很适合做原位功能验证。
✨ 两个熔点对应两次电容跃迁，说明多级温度监测是可以通过材料设计一步步做出来的。
✨ 对聚合物摩擦副来说，这类思路很适合往智能润滑、状态监测和故障预警方向继续走。
