南京大学 Appl. Catal. B | 界面匹配主导:疏水性驱动的光催化水处理选择性机制
1. 研究背景及意义
在实际水体环境中，从高度亲水性的药物分子到强疏水性的持久性有机污染物往往同时存在，这些污染物在光催化降解过程中的界面可及性与转化路径存在显著差异。当前光催化水处理领域面临的核心科学挑战在于，传统的界面调控策略主要集中于优化水相关过程（如羟基自由基生成或表面羟基化），而严重忽略了由污染物本征疏水性驱动的固液界面吸附与传质匹配机制，导致面对复杂混合污染物时催化选择性难以预测和控制。为了突破这一盲区，本研究提出了一种分离能带结构效应与界面润湿性效应的创新物理化学模型设计思路。作者选用典型的亲水性半导体二氧化钛（TiO2-P25）和具有疏水微区特征的非半导体纳米二氧化硅（n-SiO2）作为对比界面，系统考察了具有不同疏水性的36种有机污染物（辛醇-水分配系数logKow介于负0.55至10.20之间）的降解动力学规律。该研究的重要意义在于，它彻底打破了“以催化剂为中心”的传统优化范式，建立起一套基于分子疏水性与界面化学匹配度的通用预测框架，为复杂水体中合理选择或设计定制化的光催化剂提供了底层理论依据和方法学支撑。
2. 主要研究结果
2.1 材料设计与合成
本研究并未采用复杂的化学掺杂合成，而是巧妙选用了商用TiO2-P25和n-SiO2作为模型材料构建对比界面。与传统依赖改性半导体能带的体系相比，该策略的新颖之处在于实现了界面润湿性与半导体激发的解耦：TiO2-P25表面由极性钛羟基主导，代表典型的亲水且依赖空穴驱动机制的界面；而n-SiO2表面虽然具有硅羟基，但同样存在由硅氧桥和硅酮基团构成的疏水微区，能够通过非半导体途径（硅酮活性位点活化水）生成羟基自由基。这一设计为揭示纯粹由疏水性差异引起的反应选择性提供了理想的材料平台。
2.2 结构与表征亮点

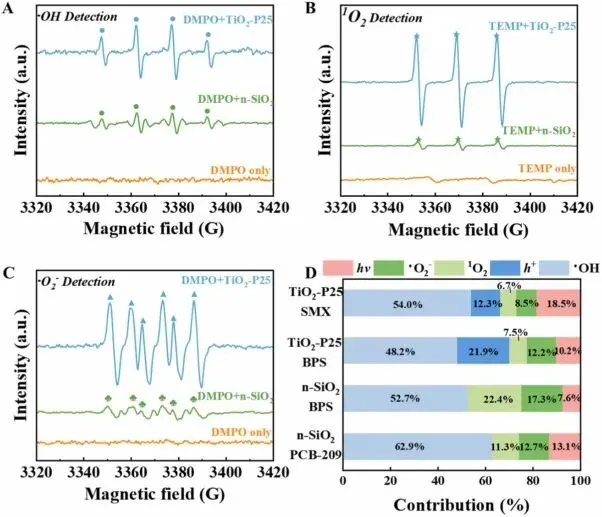

接触角测试提供了最直观的表面亲疏水性质证据，结果显示TiO2-P25的水接触角仅为13.2度，证实了其高度亲水性；而n-SiO2的水接触角达到33.2度，反映出其表面极性降低，确切证实了疏水微区的存在。最关键的活性物种表征来自电子顺磁共振光谱：在光照15分钟后，两种材料体系均检测到了典型的羟基自由基四重特征峰，不仅证明了TiO2-P25高效的自由基生成能力，也准确地证明了非半导体特性的n-SiO2同样能够在光照下成功激发并产生氧化性自由基参与催化。
2.3 核心性能表现

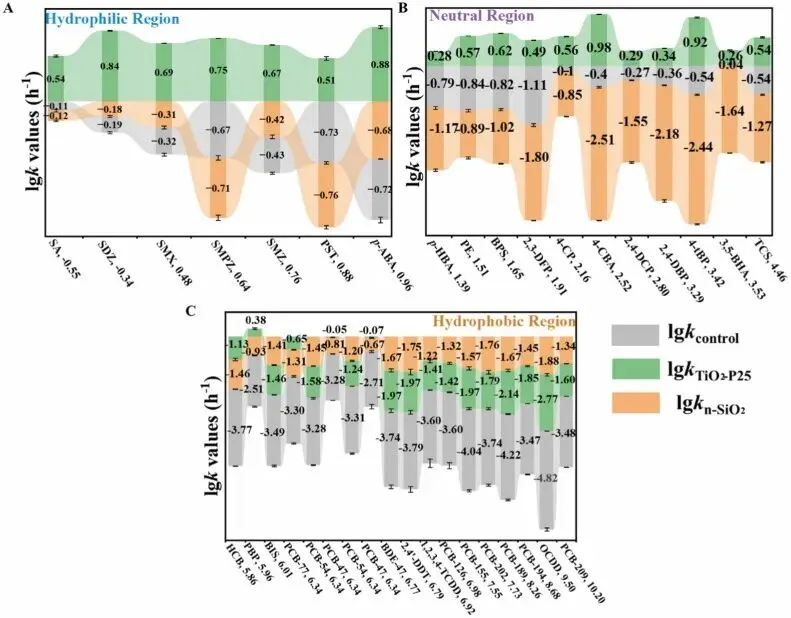

对于亲水性和中性污染物（logKow小于6），TiO2-P25展现出绝对优势，例如其对磺胺二甲嘧啶的降解速率常数是n-SiO2体系的10.5倍。然而，对于强疏水性污染物（logKow大于7），n-SiO2则表现出更优异的性能，例如在面对极强疏水性的多氯联苯PCB-209时，n-SiO2表面的最大吸附容量达到了TiO2-P25的4.0倍。在自由基贡献度方面，通过甲醇等淬灭剂测试证实，无论在哪种催化界面或面对何种污染物，羟基自由基始终是起主导作用的氧化物种，其对降解的贡献率介于48.2%至62.9%之间。

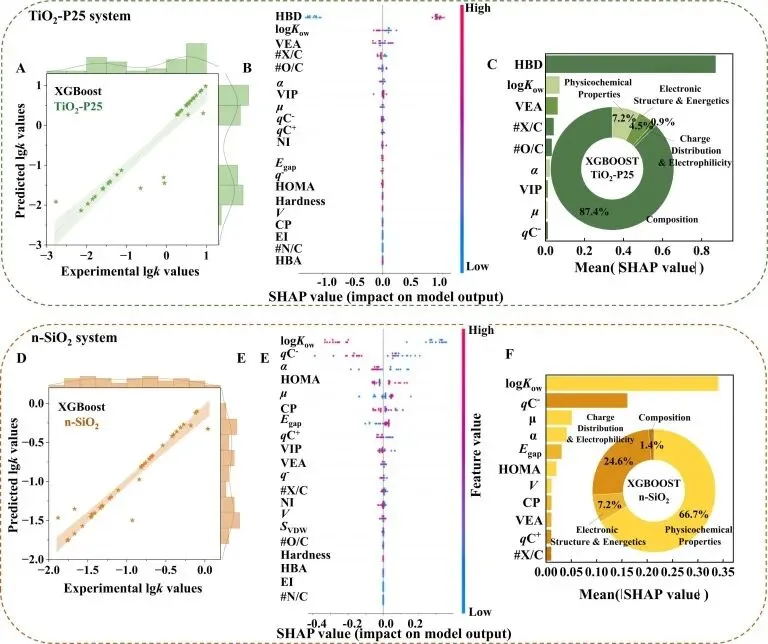

2.4 机理验证

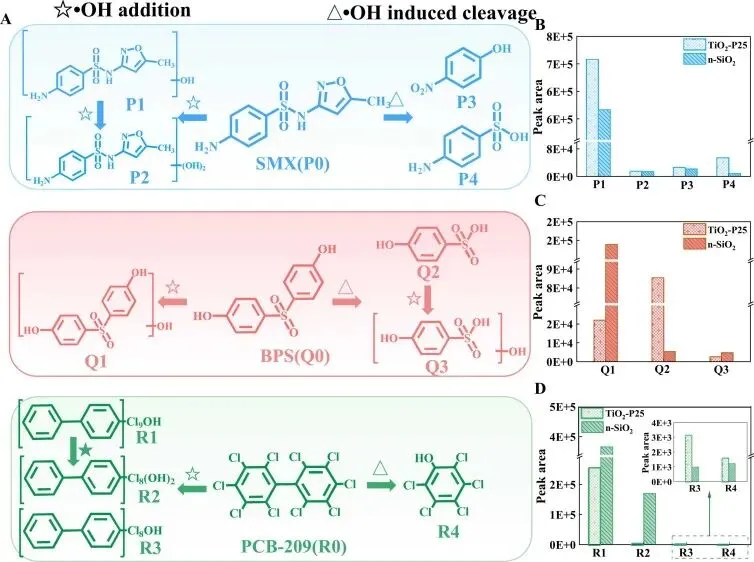

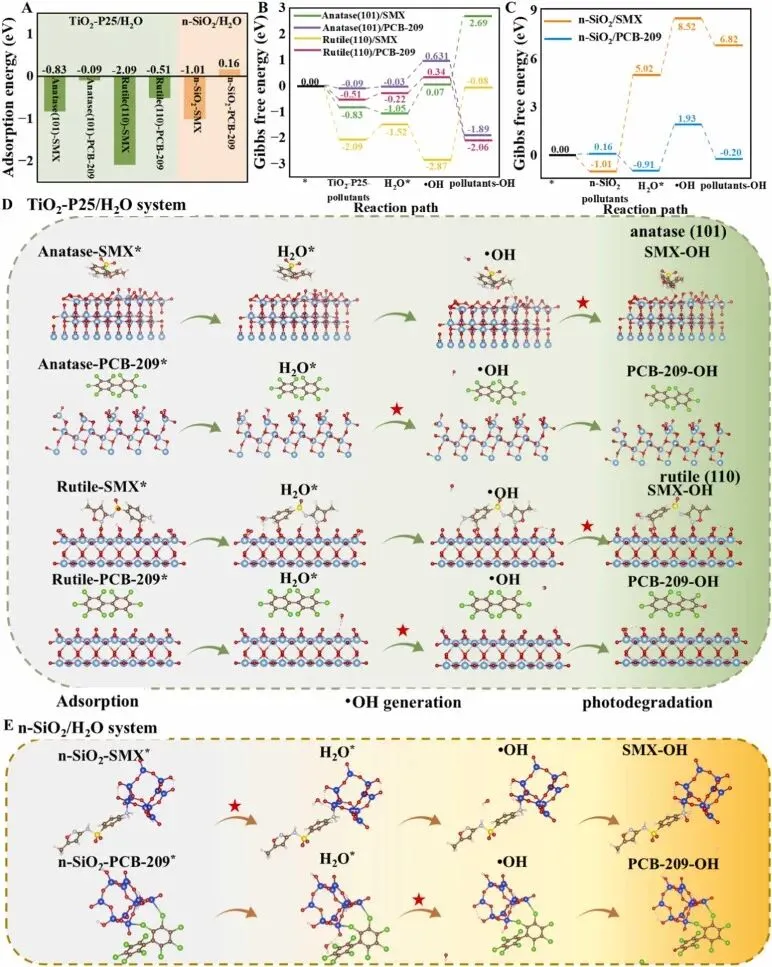

作者结合机器学习辅助的定量构效关系建模、产物分析与密度泛函理论计算，全面揭示了疏水性驱动的界面选择性机理。在实验与统计验证方面，XGBoost算法和SHAP分析明确指出，辛醇-水分配系数（logKow）和碳原子最大负电荷（qC-）是决定降解速率的通用描述符；TiO2-P25的反应主要由组成特征（如氮碳比）主导，而n-SiO2体系则高度依赖污染物的物理化学属性（如极化率和疏水性）。基于宏观降解规律，理论计算给出了合理的微观推断：在TiO2-P25界面，氧空位缺陷主导水解离生成羟基自由基，决速步为表面羟基物种的形成（PCB-209降解时的能垒为0.66电子伏特）；而在n-SiO2界面，受激发的硅酮基团促进水分子断键，其决速步的活化能垒高达2.84电子伏特，但该界面凭借共价键作用及疏水微区对底物的强吸附，有效缩短了传质距离。由此合理推断出，界面匹配不仅决定了污染物向界面的富集能力，更通过改变决速步的反应能垒，在热力学和动力学层面共同决定了催化的选择性。
3. 研究结论
本研究通过对比亲水性半导体与疏水性非半导体模型界面的光化学行为，成功证实了有机污染物的光催化降解不仅受控于催化剂本征的能带与自由基产率，更受到污染物分子疏水性与界面化学组成之间匹配关系的深刻制约。这项工作的真正贡献在于突破了仅以提升催化剂氧化能力为目标的传统研究范式，提出并确证了利用结构描述符（logKow和qC-）预测不同物理化学属性污染物降解行为的通用模型，揭示了界面匹配降低决速步能垒的底层热力学逻辑，为未来在成分复杂的真实水体中理性选择和逆向设计具备抗干扰能力的高效光催化系统提供了极具指导意义的方法学启发。
https://doi.org/10.1016/j.apcatb.2026.126811
