【钾电正极】南京师范大学周小四NC:调控界面电场以稳定高压KVPO4F正极用于可持续钾离子电池
- 2026-05-28 11:20:23
【钾电正极】南京师范大学周小四NC:调控界面电场以稳定高压KVPO4F正极用于可持续钾离子电池阅读合集:『ALD研究文章』『ALD综述文章』『ALD/MLD基础知识』『非ALD界面改性文章』『机器学习』『其他改性文章』
【研究重点】 氟磷酸盐因其坚固的三维框架和高工作电压而在钾离子电池中引起了广泛关注。然而，其实际应用受到固有局限性的限制，包括低电导率和不稳定的正极电解质界面。 【图文导读】
图1. IEF的验证与筛选

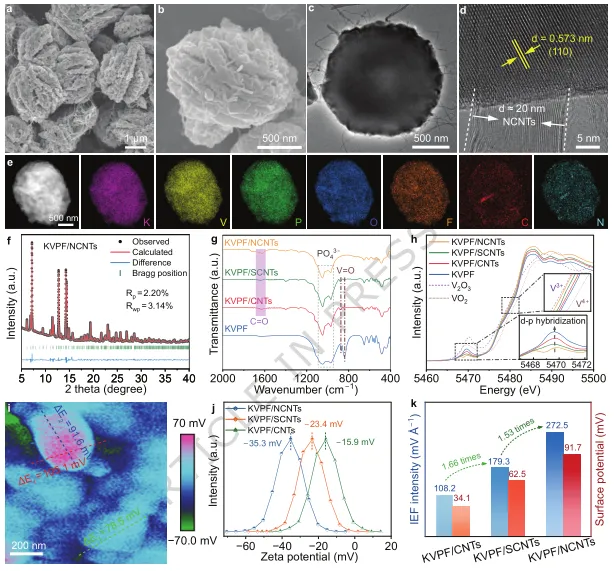

图2. 微观形态、结构及等电聚焦表征

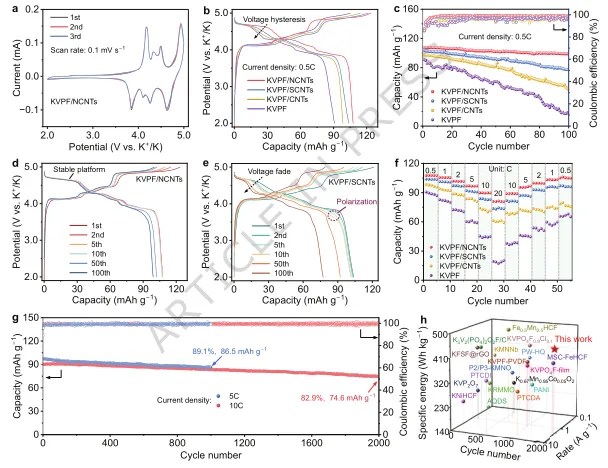

图3. KVPF样品的钾储存性能

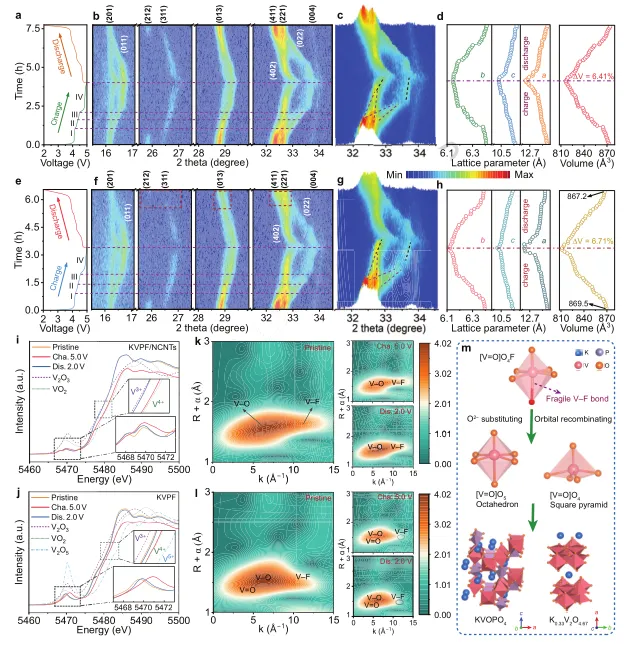

图4. 结构演化与钾离子传输动力学
图5. CEI对KVPF的成分分析

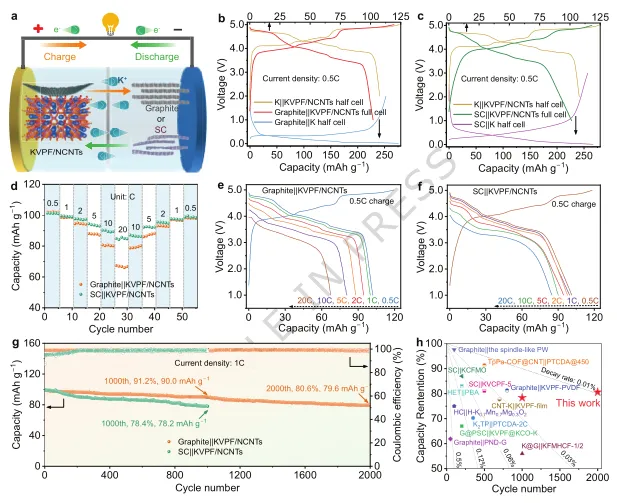

图6. 不同全电池的钾储存性能

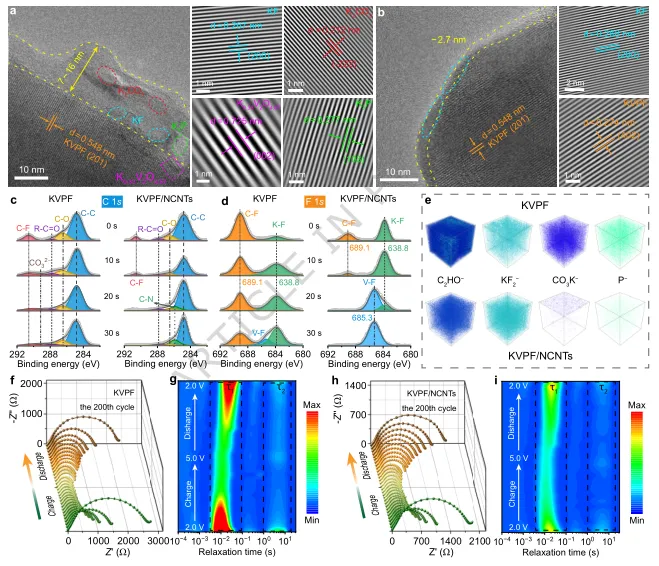

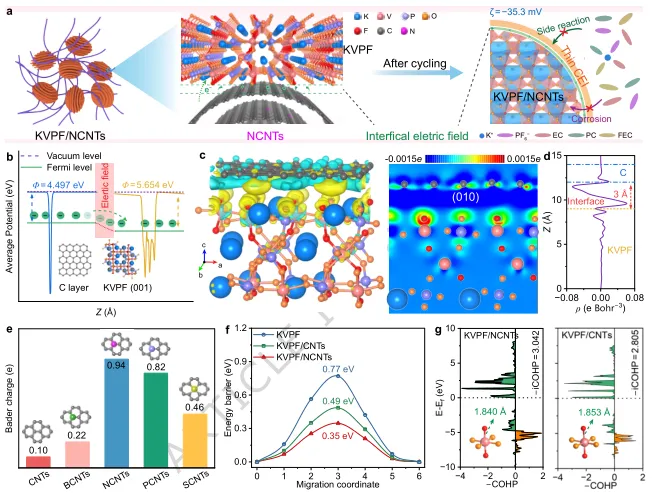

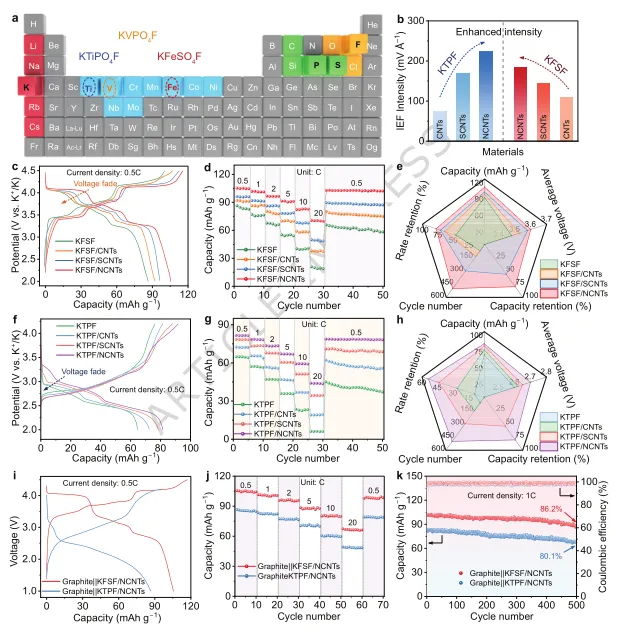

图7. IEF在其他聚阴离子体系中的尝试与应用 【总结】 总之，通过结合密度泛函理论（DFT）预测和实验研究，系统探究了界面电场（IEF）调控钾钒磷酸盐（KVPF）钾存储性能的作用机制。理论模拟表明，增强的界面电场可同时提高电子导电性、降低钾离子扩散势垒并强化结构稳定性。冷冻透射电镜（Cryo-TEM）和X射线光电子能谱（XPS）深度剖析提供了直接证据，证明强界面电场能有效抑制电解质分解并减少电极表面的副反应，从而促进形成薄（约2.7 nm）且稳定的富氟化钾（KF）固态电解质界面（CEI）层。得益于强界面电场（273.2 mV Å⁻¹），KVPF/NCNTs在20C倍率下实现了优化的比容量（81.1 mAh g⁻¹），并在10C倍率下经过2000次循环后保持82.9%的容量保持率。更重要的是，这种界面调制策略具有普适性，因为在其他多阴离子体系（如KFSF和KTPF）中也观察到了类似的性能提升。我们的结果在多阴离子正极体系中建立了界面电场强度与电化学性能指标（比能量、倍率性能和循环稳定性）之间明确的正相关性。这项工作不仅为界面电场在CEI形成和电极稳定化中的关键作用提供了基础见解，还为可持续钾离子电池（PIBs）提供了替代理论基础和研究途径。
【文献信息】 Qi, H., Du, Y., Ding, J. et al. Regulating interface electric field to stabilize high-voltage KVPO4F positive electrode for sustainable potassium-ion batteries. Nat Commun (2026). https://doi.org/10.1038/s41467-026-71647-x DOI: 10.1038/s41467-026-71647-x
【免责声明】本文内容基于期刊上发表的高水平文章，旨在分享科学知识。更多详细信息，请查阅原文章。作者水平有限，如有错误，请联系删改。（如需快速获取文章的PDF文件，可后台联系管理人员） 欢迎关注，投稿/合作请联系：yhxu1031@163.com <经典文献回顾> 【经典文献】美国太平洋西北国家实验室张继光教授联合孙学良院士Nat. Energy：ALD包覆的Li3PO4涂层晶界灌注富镍正极 【经典文献】以色列巴伊兰大学Malachi Noked团队Nat. Nanotechnol.：ALD构筑具有由外向内结构的无钴LiNiO2正极用于全固态锂电池 【经典文献】加拿大西安大略大学/东方理工大学孙学良院士NC：用于稳定全固态锂离子电池的梯度氧硫代磷酸盐涂层富镍层状氧化物正极 【文献分享】密歇根大学Nat. Commun.：非晶态Nb2O5层消除＞4.5V循环中固态锂电单晶NMC532正极的化学机械降解 【经典文献】宁波东方理工大学/加拿大西安大略大学孙学良院士AM：原子层沉积LiFePO4作为高性能锂离子电池正极的合理设计 【文献分享】宁波东方理工大学孙学良院士EES：MLD构建透气的‘无机-有机界面’用于制造长期稳定的无裂纹富镍正极 【文献分享】剑桥大学Clare P. Grey教授Energy Environ. Sci.：深度解析Al2O3涂层的双重作用机制 【文献分享】上海交通大学李林森团队ACS Energy Lett.：ALD-Al2O3原子层的表面靶向保护作用，打破富镍正极的异质性降解循环 【文献分享】宁波东方理工大学孙学良院士&王长虹教授Angew：原子级构筑氧氯化物界面实现高倍率/高电压锂离子电池 【经典文献】中科院化学所文锐研究员联合宁波东方理工大学孙学良院士Angew：固态锂电池中单晶富镍正极的表面降解及原子层沉积调控机制 【文献分享】宁波东方理工大学孙学良院士&王长虹教授&一汽集团王德平AEM：全固态电池卤化物基复合正极受荷电态影响的老化机制 【文献分享】宁波东方理工大学孙学良院士Adv Energy Mater：ALD/MLD构建高镍内有机、外无机的铝基表面化学结构 【ALD文献】东方理工大学孙学良院士AFM：人工非晶磷酸盐界面(LZPO)用于高压稳定的LiCoO2正极 【文献分享】复旦大学王永刚教授Energy Storage Mater.：超薄NASICON型缓冲层包覆高镍实现高性能全固态锂电 【文献分享】江汉大学解明教授联合澳大利亚伍伦贡大学彭建副研究员AS：超薄的电子离子双导体涂层协同Al梯度掺杂优化NCM523正极 【文献分享】汉阳大学Tae Joo Park团队AS封面文章：通过粉末原子层沉积的成分控制正极保护层用于全固态电池
本研究提出了一种界面电场调节策略，以稳定KVPO4F正极材料的正极电解质界面。 基于理论计算和原位表征，发现增强的界面电场能够同时优化电子和K+的传输，提高晶体结构的稳定性，并促进形成薄（约2.7 nm）且稳定的正极电解质界面层。 设计的KVPO4F与氮掺杂碳纳米管复合材料在2.0–5.0 V电压窗口下以0.5C（1C = 131 mA g−1）倍率实现了基于正极质量的高比能量454.8 Wh kg−1。全电池也表现出良好的循环稳定性，在1C倍率下经过2000次循环后容量保持率为80.6%。 此外，这种界面电场调节策略还可扩展到其他多阴离子体系，如KFeSO4F和KTiPO4F，显示出实际应用潜力。 本研究阐明了一种界面电场调节方法，并为开发高能量密度和长循环寿命的钾离子电池提供了替代思路。
本文来自网友投稿或网络内容，如有侵犯您的权益请联系我们删除，联系邮箱：wyl860211@qq.com 。
