西南林业大学徐开蒙/昆明理工大学梁风/南京林业大学葛省波等EEM:静电纺丝结合钴基MOF构建多级孔结构生物质基柔性钠离子电池负极

钠离子电池（SIBs）因钠资源丰富、成本低，被视为新一代大规模储能的理想方案。然而，Na⁺半径较大，易导致电极膨胀、扩散受阻，且传统负极制备复杂、机械性能较差，这些限制了其在柔性储能领域的广泛应用。本研究利用静电纺丝技术融合天然生物质多糖（纤维素、壳聚糖）与钴基MOF（ZIF‑67），构建了一种多级孔结构的柔性自支撑碳纳米纤维负极材料。通过静电纺丝的三维限域效应，有效抑制了MOF在复合材料中的颗粒团聚，碳化过程中ZIF‑67骨架原位分解生成高分散的Co纳米颗粒和氮掺杂石墨化微区，构建了微孔、介孔和大孔组成的层级孔道网络。其中，大孔（50-140 nm）促进电解液渗透，是离子传输的主要通道；介孔（2-40 nm）缓冲了充放电过程中的体积变化，提升了循环稳定性；微孔（1.4-2 nm）则提供了丰富的储钠活性位点。此外，3D交织的碳纳米纤维网络与ZIF-67颗粒的均匀融合，使材料机械弹性模量达到1.86 GPa，硬度为0.20 GPa，具备优异的结构稳定性与抗形变能力。该负极材料样品（CBNFM/ZIF-67）在650 °C高温碳化后展现出了最佳性能，不断裂的柔韧性足以支持将薄膜折叠成纸飞机形状。

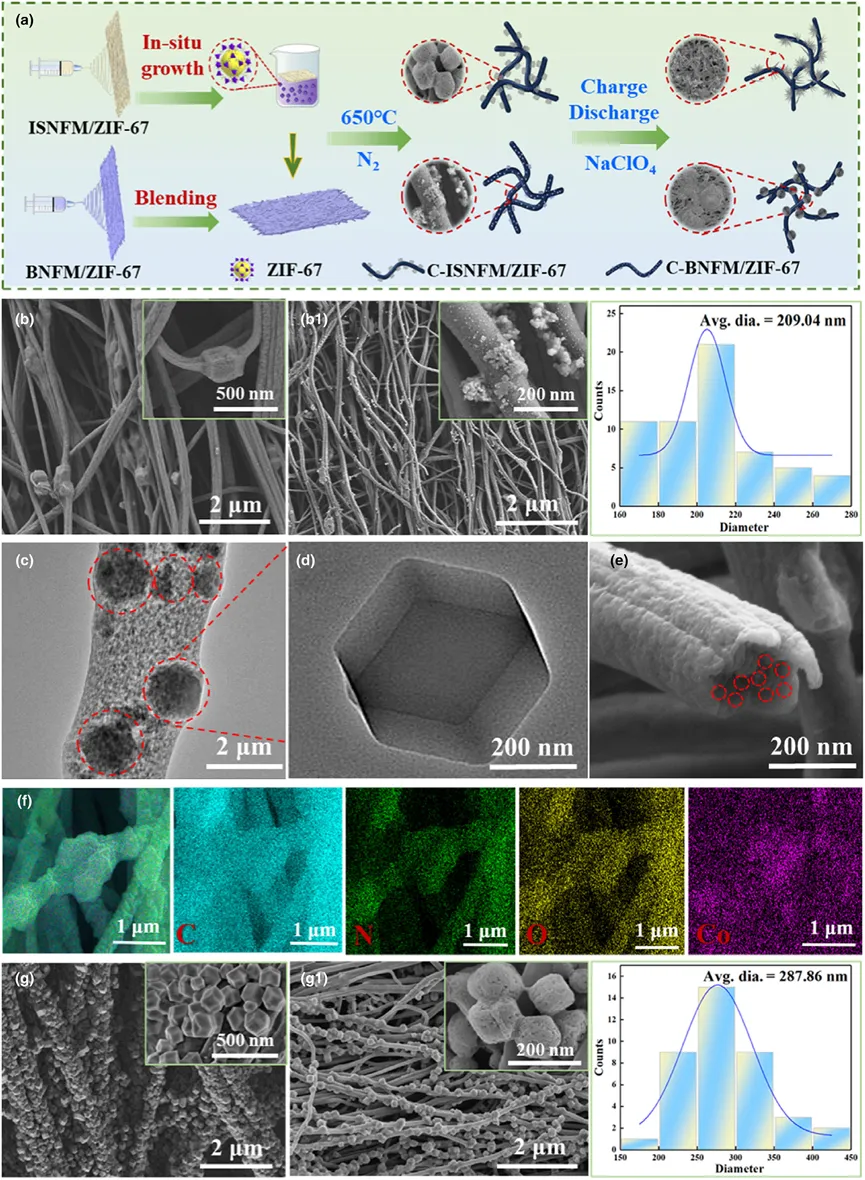

图1. a) CBNFM /ZIF-67与CISNFM /ZIF-67的制备过程示意图, b) BNFM /ZIF-67; b1) CBNFM/ZIF-67及其粒径分布, c-d) BNFM /ZIF-67与ZIF-67的TEM图像, e) BNFM/ZIF-67的横截面结构, f) BNFM /ZIF-67的EDS图谱，g) ISNFM /ZIF-67；g1) CISNFM /ZIF-67及其粒径分布

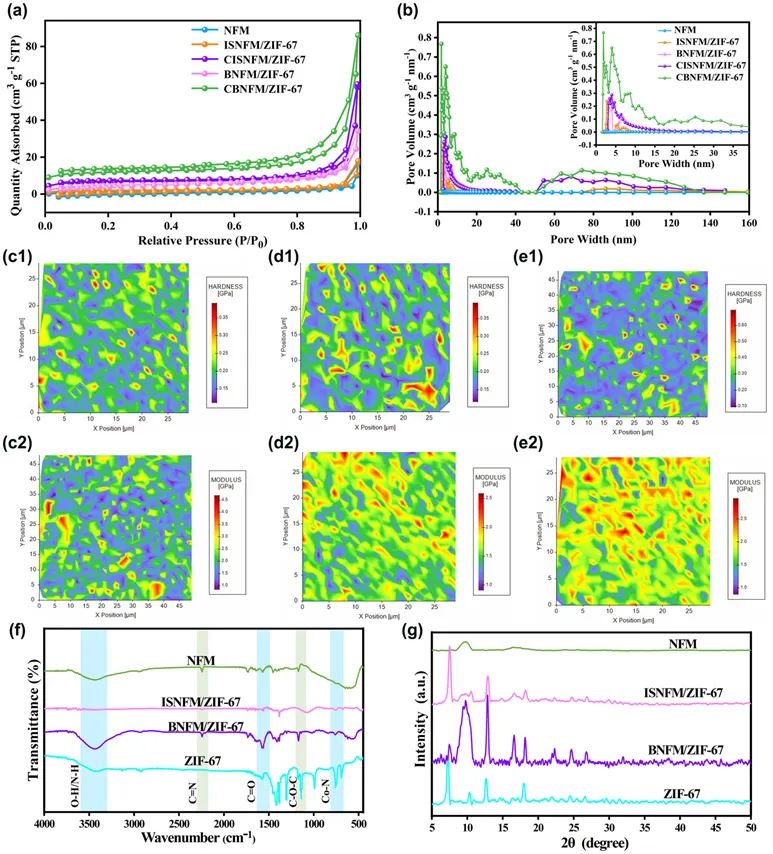

图2. a) N₂吸附-解吸曲线, b)不同纳米纤维膜的孔径分布, c1–e2)不同纳米纤维的硬度与弹性模量分布图: c1-c2) NFM; d1-d2) ISNFM/ZIF-67, e1-e2) BNFM/ZIF-67, f) FTIR图谱, g) XRD图谱

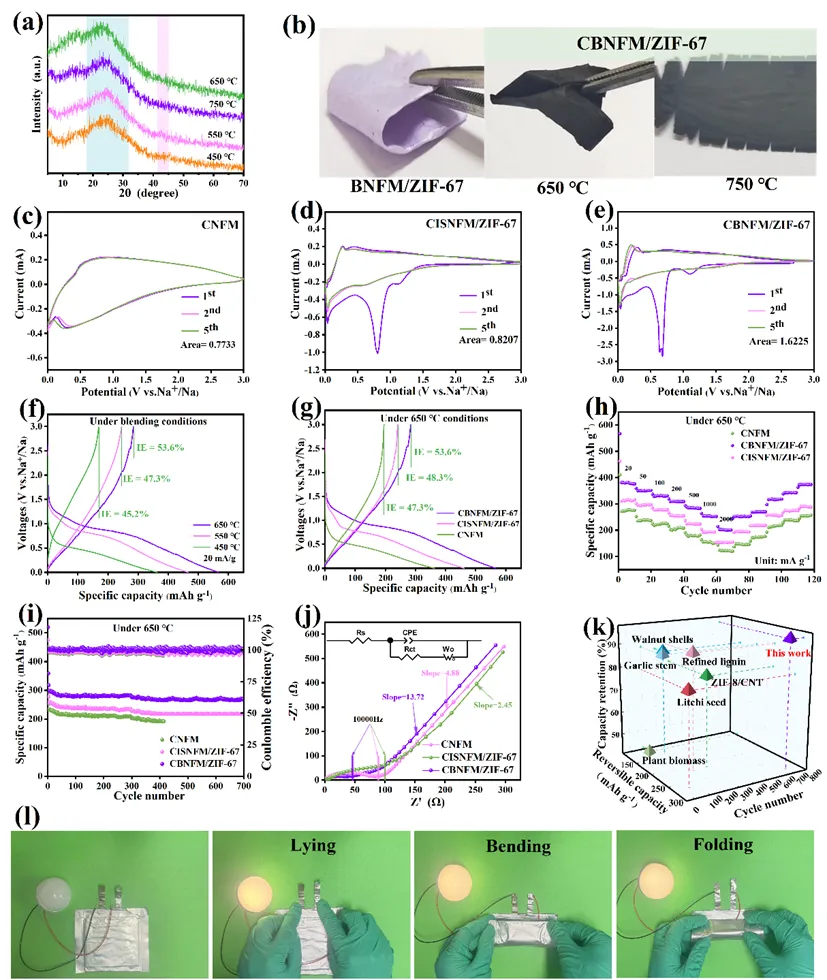

图3 a)不同温度下CBNFM/ZF-67的XRD, b) BNFM/ZIF-67和CBNFM/ZIF-67的柔韧性测试, c-e) CNFM、CISNFM/ZIF-67和CBNFM/ZIF-67的循环伏安曲线, f)不同温度下20 mA g⁻¹时的恒电流充放电曲线, g) 650°C条件下不同样品的GCD曲线, h)倍率性能测试, i, j) CNFM和CNFM/ZIF-67的循环和阻抗测试, k)生物质基阳极的比较, l)柔性设备在平放、弯曲和折叠状态下的LED照明性能

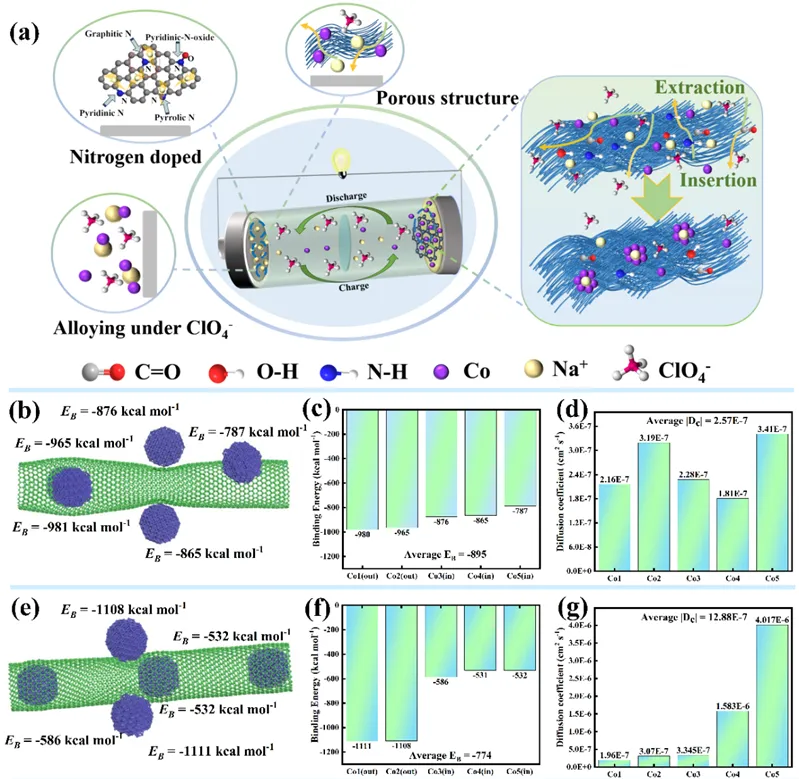

图4 a)自支撑多孔纳米纤维膜阳极上钠离子的传输机制; b-g)钴纳米粒子在碳纳米纤维上的不同结合模型、结合能和扩散系数: b-d) CBNFM/ZIF-67; e-g) CISNFM/ZIF-67

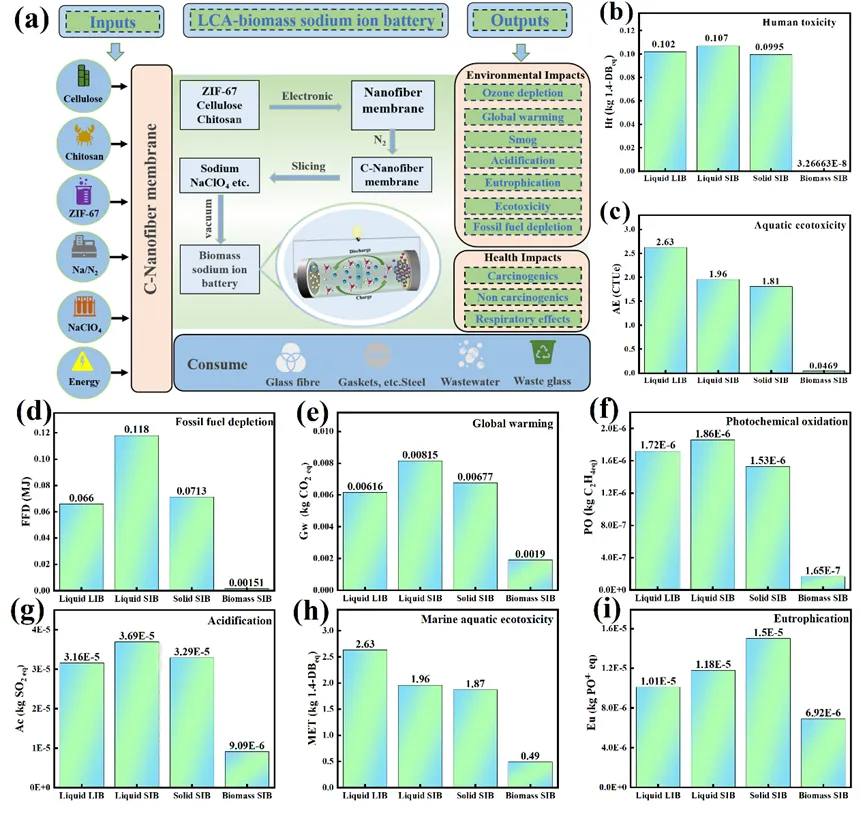

图5 a)制备生物质基钠离子电池的制造流程图, b-i）采用CML方法对生物质钠离子电池进行生命周期评估的结果以及与液态锂离子电池、液态生物质钠离子电池、固态生物质钠离子电池的对比结果: b)人体毒性, c)水生生态毒性, d)化石燃料消耗, e)全球变暖, f)光化学氧化, g)酸化, h)海洋水生生态毒性, i)赤潮现象

得益于多级孔结构设计和杂原子掺杂的协同作用，CBNFM/ZIF-67展现了优异的储钠性能：在20 mA g⁻¹电流密度下，比容量高达384.2 mAh g⁻¹；在100 mA g⁻¹电流密度下进行700次长循环后，仍维持高可逆容量336.1 mAh g⁻1，并保持稳定的库仑效率（约95.5%），比容量和循环稳定性相较于未添加MOF的对照组分别提升了65.95%和69.49%。通过组装软包电池进行柔性测试，该电池在平放、弯折和严重折叠状态下均能稳定点亮LED灯泡，展现了优异的机械-电化学耦合性能。更为重要的是，通过结合原位拉曼光谱与DFT计算，揭示了材料储钠性能提升的内在机理，包括界面耦合增强、离子扩散优化及原位合金化反应的协同性。此外，全生命周期评估（LCA）表明，该工艺摒弃了传统粘结剂与金属涂覆工艺，显著降低了温室气体排放，人类健康毒性及化石能源消耗。在材料设计层面，该研究通过静电纺丝技术与钴基MOF协同作用，成功设计出高性能柔性储能器件，同时提供了低成本与可持续性的绿色制造方案，为下一代储能技术的发展奠定了基础。

论文链接：https://doi.org/10.1002/eem2.70355

会议推荐

2026第2届（西部）钠电正负极材料与钠电场景应用技术会议

同期举办:中国新能源碳材料技术论坛

Part 01

会议组织

主办单位：今日锂电/今日钠电

承办单位：北京京昇文化传播有限公司

会议时间：2026年7月9-10日（8日签到）

会议地点：中国·成都

Part 02

会议内容

钠电正极/应用专场：

“双碳”背景下钠电储能行业前景探讨

钠电热失控控制技术发展

固态钠电技术发展前景与技术

低成本大规模钠电商业储能技术突破要点

钠电池在低速车/起停换电行业市场发展

钠电正极材料前驱体行业发展

层状氧化物正极材料规模化生产技术前景

P2/P3型金属掺杂优化探讨

聚阴离子型正极材料新技术工艺应用

NFPP正极材料高压实低成本技术研究

锰基钠电正极材料应用研究

磷酸盐类/复合焦磷酸铁钠正极材料优化

磷酸铁钠高比容量技术发展

普鲁士蓝/白类材料低成本技术与制备

钠电关键制造设备新技术与智能化

纳米化研磨分散新技术应用

新能源碳材料专场：

生物质基硬碳材料开发与应用

（以上内容为拟定，以最终会议现场主题为准）

演讲报告申请：

Part 03

会议特色

Part 04

报名缴费

1.限时优惠费用600元，（不接受空降，会议期间凭参会证进出!）。

（1）全免费（不含餐，转发此条会议信息集28个赞，截图获得免费名额）；

（2）参会费600元（含餐费晚宴费用，转发此条会议信息集18个赞截图获得名额）（3）全免费包餐费（转发此条会议信息集68个赞，截图获得免费名额，限十名）

2.参会注册费含会议资料、茶点、2次午餐、1场交流晚宴、参会材料等费用；

3.会议统一安排食宿，住宿费自理；

4.发票内容为“会议费”，开具增值税普通发票，不开增值税专用发票；

注：所有人员凭参会证入场！提前报名缴费！

汇款信息

账   户：北京京昇文化传播有限公司

账   号：040 4090 1030 0000 3837

开户行：北京农村商业银行股份有限公司四季青支行

行   号 ：402100000260

付款请注明：成都会议+姓名，并将付款凭证保留，便于报到时查验。

缴费成功后，请保持手机畅通，会务组会尽快与您联系，感谢您的支持！

开票信息发送：46090424@qq.com

参会、参展、宣传及赞助事宜：

 王老师  188 1048 8288（同微）

 张老师  182 3806 7581（同微）

 袁老师  192 9355 9185（同微）

 郭老师  192 8668 2548（同微）

 李老师  138 1196 8226（同微）

扫码加入钠电/碳材料群

进群备注：公司名称/姓名/职务

主动发名片一张请识别二维码或

添加18810488288

欢迎同仁进群交流！

Part 05

往届会议
