南京大学魏辉教授Nano Lett丨金属-多酚网络限域合成具有可编程氧空位的纳米酶用于UVB光损伤治疗

文献溯源

原名:Metal−Polyphenol Network Confined Synthesis of Nanozymes with Programmable Oxygen Vacancies for UVB Photodamage Therapy

传统防晒策略主要依赖紫外线吸收剂或散射剂，虽能减少UVB入射，但无法清除细胞内累积的活性氧（ROS），导致脂质、蛋白质及DNA氧化损伤，进而诱发皮肤炎症与光老化。金属氧化物纳米酶（如CeO₂）因其可逆的Ce³⁺/Ce⁴⁺氧化还原循环，在ROS清除中展现出巨大潜力；然而，如何在富集表面氧空位（Ov）的同时保持纳米晶的胶体稳定性与活性位点可及性，始终是纳米酶工程化的核心瓶颈。现有策略多依赖高温、高压或强还原条件，往往导致纳米晶不可逆团聚，反而降低催化效率。

本文提出了一种室温、水相、原位限域合成策略，利用金属-多酚网络（MPNs）作为动态配位框架，对金属氧化物纳米酶的成核与生长实施纳米级空间限域。以单宁酸（TA）配位氧化铈（CeO₂-TA）为模型体系，研究团队通过精确调控配体与金属的摩尔比（ligand-to-metal ratio），实现了表面氧空位密度的可编程调控。该过程涉及配体-金属电荷转移（LMCT）介导的界面电子重分布，使Ce³⁺比例从26.58%显著提升至49.57%，表面氧空位比例由41.53%增至50.28%，从而同步优化了超氧化物歧化酶（SOD）和过氧化氢酶（CAT）样活性。此外，研究创新性地提出“配体单元等效”（ligand-unit equivalence）概念，将多酚的没食子酰/儿茶酚片段标准化为单一配位单元，成功将该策略拓展至EGCG、没食子酸（GA）及邻苯三酚（PG）等多种多酚体系。

所制备的金属-多酚纳米酶展现出优异的单分散性（最优粒径约24.7 nm）与胶体稳定性。体外实验表明，CeO₂-TA在HaCaT细胞及RAW 264.7巨噬细胞中表现出极低的细胞毒性（≤500 μg/mL），并能高效清除H₂O₂及LPS诱导的胞内ROS，显著恢复UVB损伤细胞的迁移能力，将晚期凋亡率从对照组的显著水平降低至接近正常水平（0.64%）。体内小鼠模型证实，经皮递送的CeO₂-TA能有效穿透角质层并在皮肤中蓄积（约170 μg Ce/皮肤组织），显著减轻UVB诱导的表皮增生、真皮胶原纤维降解、DNA损伤（γ-H2A.X信号）及细胞凋亡（cleaved caspase-3），同时下调促炎因子TNF-α与IL-1β表达，且主要器官未见病理性损伤，展现出良好的生物安全性与光保护疗效。

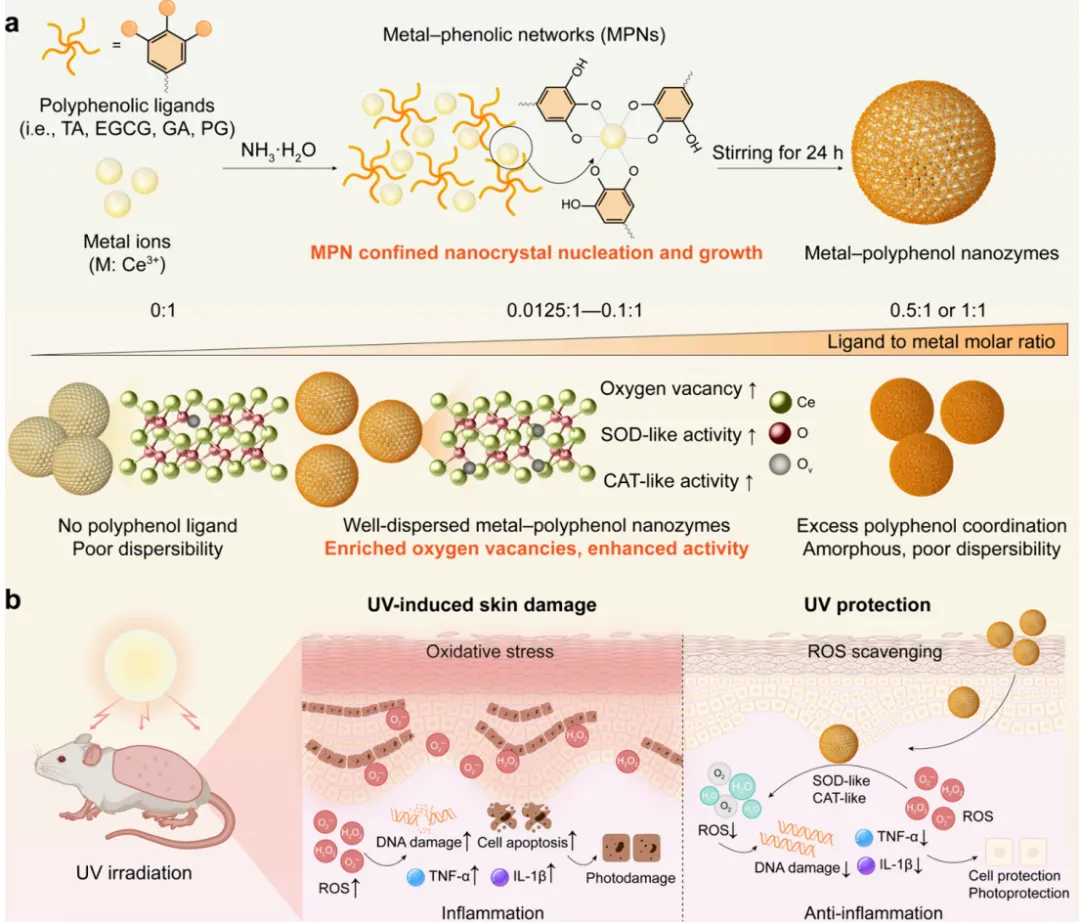

该示意图系统阐述了金属-多酚网络（MPN）限域合成具有可编程氧空位的纳米酶及其抗UVB光损伤的治疗机制：图a展示了多酚配体（如TA、EGCG、GA、PG）与Ce³⁺金属离子在弱碱性条件下通过配位自组装形成MPN，进而对金属氧化物纳米晶的成核与生长实施原位限域，经室温搅拌24小时获得金属-多酚纳米酶；其中配体与金属的摩尔比是调控产物结构与性能的关键参数——当比值过低（0:1）时产物分散性差，比值适中（0.0125:1至0.1:1）时可获得分散良好、表面富集氧空位（Ov）且SOD/CAT样活性显著增强的纳米晶，而比值过高（0.5:1或1:1）则因过量配位导致无定形化与分散性丧失。图b揭示了该纳米酶的体内光保护机制：UVB照射引发皮肤氧化应激，导致ROS累积、DNA损伤、细胞凋亡及炎症因子（TNF-α、IL-1β）释放；而经皮递送的金属-多酚纳米酶通过SOD样和CAT样活性高效清除ROS，从而减轻DNA损伤、抑制细胞凋亡、下调炎症因子表达，实现从急性炎症缓解到真皮胶原保护的综合光损伤治疗。

1.临床痛点驱动的逆向设计思维：本研究的起点并非单纯优化某种纳米材料，而是精准识别临床现有防晒霜的“功能盲区”——即“防UVB但不治ROS”的下游病理链。作者从光损伤的病理机制（UVB→ROS累积→氧化应激→炎症/凋亡/胶原降解）逆向推导，锁定“高效、稳定、透皮友好的ROS清除剂”为核心设计目标，最终选择可编程氧空位的CeO₂纳米酶作为解决方案。这种从临床未满足需求出发的逆向工程思维，确保了研究的应用导向性与转化价值。

END
