飞秒强场激光（如钛宝石、OPCPA系统）是现代超快物理与精密加工的核心工具，但其直接探测长期受阻——商用硅/CCD探测器饱和阈值极低（kW级），必须用衰减片、分束镜将光强削弱10⁴~10⁶倍后才能测量。问题在于：强泵浦光在衰减片、滤光片中本身会激发自相位调制、超连续谱、光束畸变等非线效应，导致测得光斑与真实强场严重偏离。而现有多光子吸收（MPA）光电探测器最高仅做到三光子（3PA），饱和强度＜2.5 GW/cm²，无法应对21.5 GW/cm²的真实强场。实现四/五光子吸收（4PA/5PA）且保持良好载流子输运，是突破这一瓶颈的唯一路径。

福州大学与南京大学合作团队通过理性设计Ruddlesden-Popper二维钙钛矿(BA)₂(MA)₂Pb₃Br₁₀（BMPB）的量子阱结构——三层PbBr₆八面体无机层（厚~1.8 nm）夹BA有机双层，调控介电对比度（ε_inorg/ε_org=6.0）获82 meV室温激子束缚能——同时实现激子增强的高阶多光子非线性（4PA系数δ=9.1×10⁻⁴ cm⁵ GW⁻³，5PA系数φ=8.7×10⁻⁵ cm⁷ GW⁻⁴，较主流材料高~3000倍）与高效电荷输运（迁移率2.3 cm²/V·s，陷阱密度4×10¹³ cm⁻³）。基于此制备的光电探测器在800–2300 nm波段可直接探测1.2 MW/cm²至21.5 GW/cm²的飞秒激光，无需任何衰减元件，并完成高斯光束与LG₀₁涡旋光束的高精度空间成像，填补了强场激光直接表征手段的空白。该研究以题为“Broadband photodetection of intense lasers via exciton-enhanced high-order multiphoton-absorption optoelectronics in 2D hybrid perovskite”发表于国际著名期刊《Science Advances》。

图1：BMPB晶体结构与激子增强MPA机制

核心看点：82 meV激子束缚能是"甜点"——足够稳于室温增强五光子非线性，又足够松便于电场解离产生光电流。

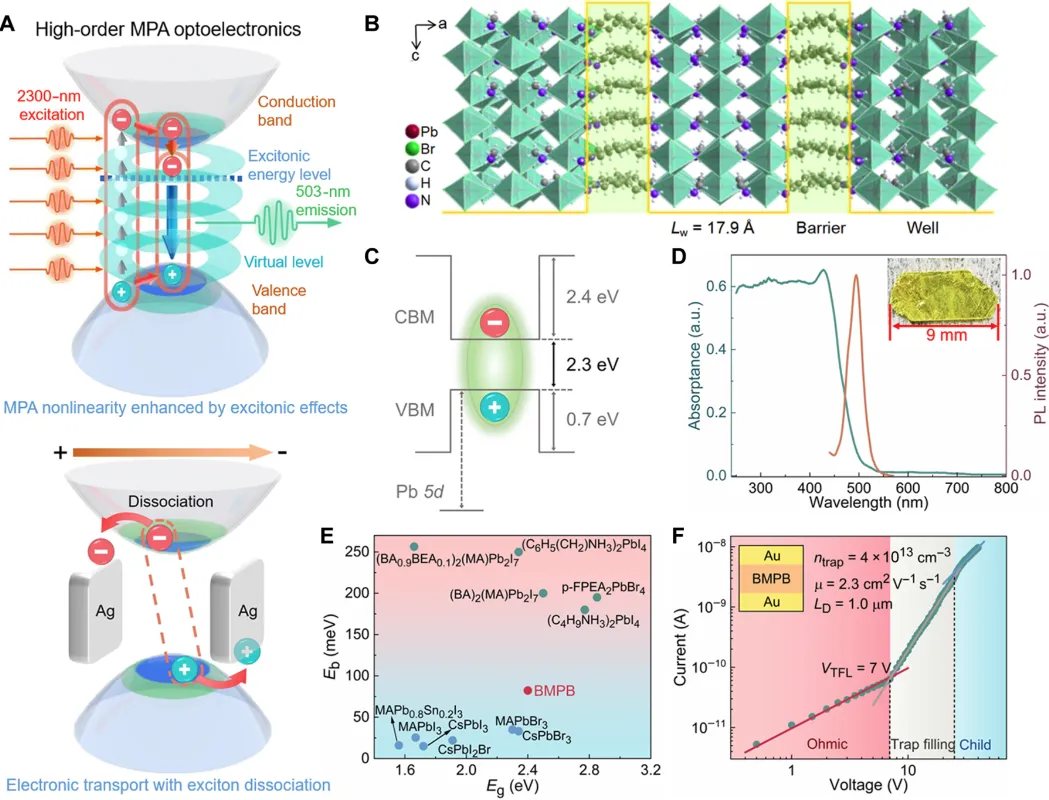

图1A用上下两栏阐明全文物理思想：上部展示强近红外飞秒光激发下，价带电子经虚中间能级同时吸收n个光子形成激子，激子偶极矩增强宏观非线性光学极化率χ⁽ⁿ⁾（n=3,5,7,9对应3PA~5PA）；下部说明光电流产生需电场解离部分激子——故介电限制须适中，过强束缚不便于解离，过弱则室温激子解体失去非线性增益。图1B是BMPB的Ruddlesden-Popper结构：无机[PbBr₆]₄⁻层（量子阱）夹于BA⁺有机层（势垒）间，MA⁺填入笼腔。图1C强调1.8 nm厚无机层带来强量子限制，是82 meV激子结合能的来源。图1D-E通过XRD确认(200)面择优取向与高质量单晶；温度依赖PL拟合得Eb=82 meV（介于3D钙钛矿~25 meV与极端2D RP钙钛矿~150 meV之间），正是设计预期值。SCLC测试（图1F）给出陷阱密度4×10¹³ cm⁻³（比(BA)₂(MA)₃Pb₄I₁₃低~1000倍）与迁移率2.3 cm²/V·s，证实优良电学品质。

图2：高阶多光子吸收非线性定量表征

核心看点：4PA和5PA吸收系数较传统半导体（ZnO、有机染料）高近三个数量级，是器件可在超低通量下启动高阶MPA探测的物理基础。

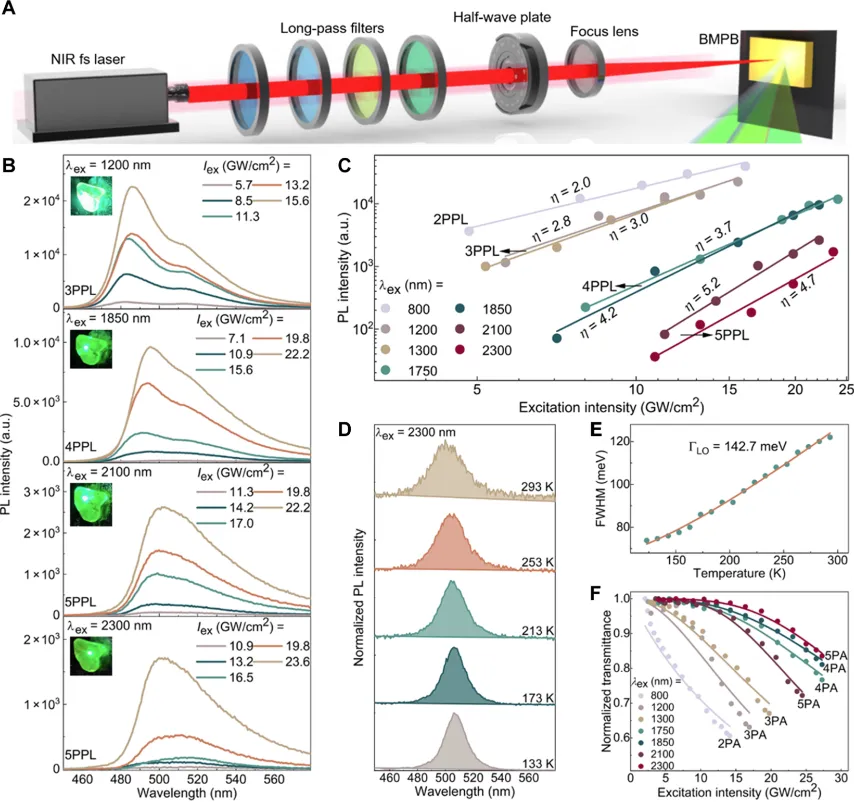

图2A为MPA激发上转换PL测试光路。图2B记录不同波长激发的nPPL光谱：1200 nm激发见3PPL（三光子），1850 nm见4PPL，2100/2300 nm见5PPL；随λ_ex增大峰位微红移源于重吸收效应。图2C对数坐标下I_nPPL∝I_exⁿ拟合斜率n≈2~5，严格符合幂律，证实各阶MPA过程纯净无串扰。图2F为开孔Z-scan归一化透射曲线，拟合得各阶吸收系数（表1）：2PA β=2.1 cm/GW@800nm，3PA γ≈0.07–0.11 cm³/GW²，4PA δ=9.1×10⁻⁴ cm⁵/GW³@1750nm，5PA φ=8.7×10⁻⁵ cm⁷/GW⁴@2100nm。图2D-E变温5PPL谱给出激子-LO声子耦合强度Γ_LO=142.7 meV，说明激子适度局域于量子阱内，支撑非线性增强又不过度局域化阻碍输运。

图3：亚带隙多光子光电流响应与宽谱探测

核心看点：光电流严格遵循I_ph∝I_exⁿ且n匹配MPA阶数，证明探测机制纯粹为激子增强高阶多光子吸收，无热效应或单光子带边贡献。

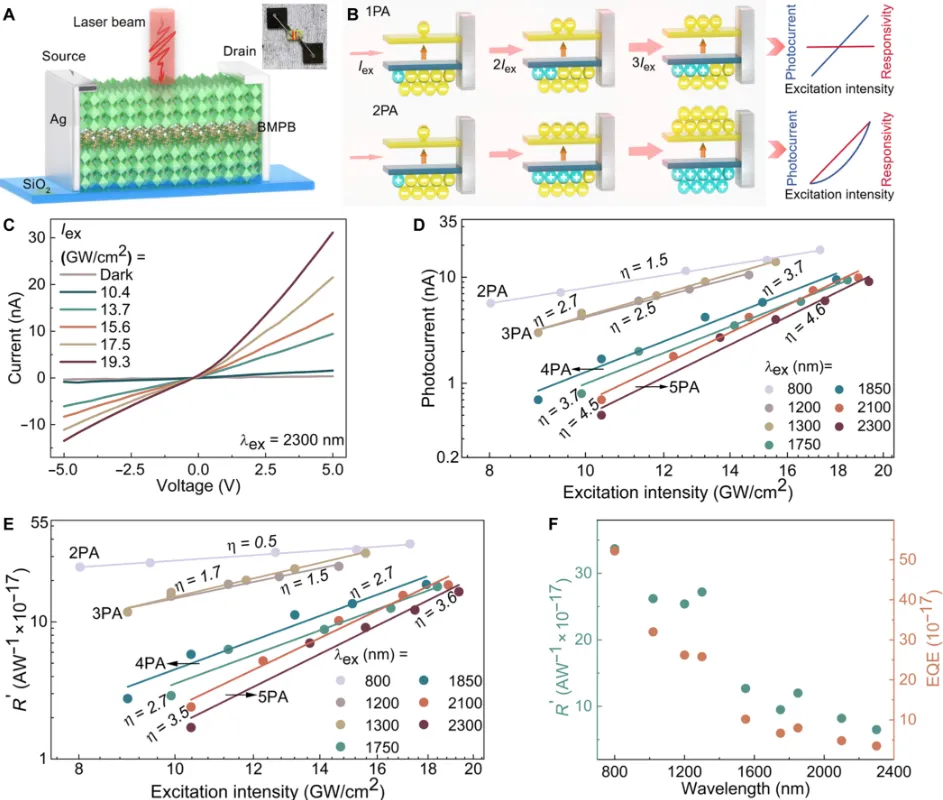

图3A为器件结构：0.8 mm厚BMPB晶体两面蒸Au电极（沟道1×5 mm²），c轴平行光入射方向。图3B对比常规1PA PD（I_ph∝I_ex，R恒定）与MPA PD的区别：nPA下I_ph∝I_exⁿ，因此R∝I_exⁿ⁻¹随光强上升——这是MPA PD的标志特征。图3C-E展示实测I-V曲线（2300 nm 5PA激发有明显光生电流且线性随偏压增大）与双对数I_ph~I_ex关系：斜率n≈2(800nm)、3(1200nm)、4(1750nm)、5(2300nm)，与MPA阶数吻合。图3E-F算出峰值功率响应度R'与EQE——5PA@2300nm虽绝对响应低（~10⁻¹⁶–10⁻¹⁷ A/W），但因无需衰减直接测强场且具空间分辨，实用价值独特。图3F显示800–2300 nm波长范围内R'平缓下降，反映MPA阶数升高非线性减弱，但器件全程工作。

图4：强度动态范围、稳定性与损伤阈值

核心看点：21.5 GW/cm²饱和响应强度是普通Si-PD的10⁴倍，使该器件可不经衰减片直接置于强场光路中。

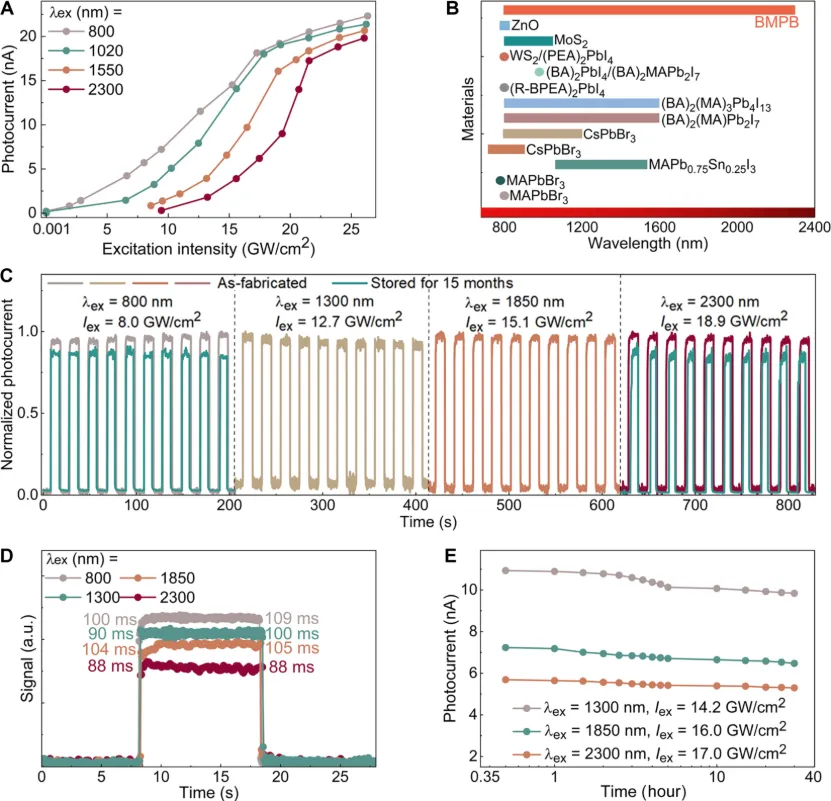

图4A汇总800–2300 nm各波段的强度响应范围：低阈1.2 MW/cm²（800nm）至3.2 MW/cm²（1020nm），高阈统一~21.5 GW/cm²，跨越四个数量级。图4B与已报道MPA PD对比，BMPB PD是迄今唯一在>1750 nm实现>10 GW/cm²探测且具成像能力的工作。图4C-D展示周期性开/关光下稳定光电流（上升/下降时间~100 ms源于激子寿命）及30小时连续强辐照（>14 GW/cm²）无衰减，未封装空气中存放15个月后仍保>90%初值。损伤阈值随波长微降至~33 GW/cm²（800nm）→32.9 GW/cm²（2300nm）。

图5：强场飞秒激光光束空间成像验证

核心看点：首次用MPA PD直接（无衰减）对>10 GW/cm²强场飞秒光束做空间分辨成像，且可分辨高阶模（涡旋）细节，证明其在强场诊断中优于传统衰减+CCD方案。

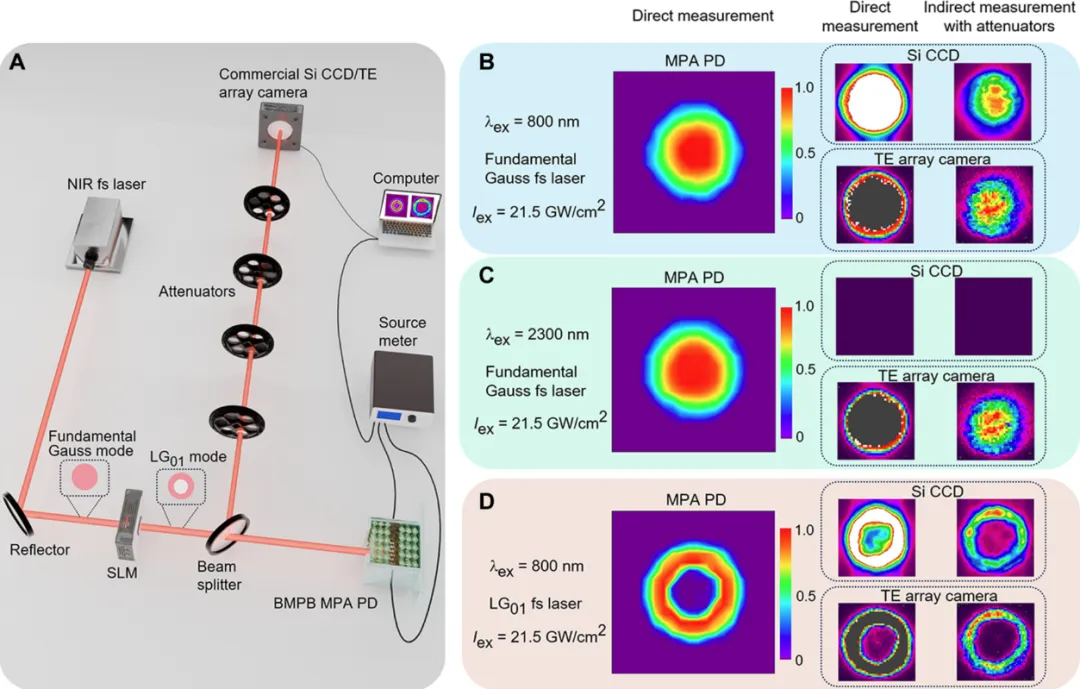

图5A示意扫描成像装置：BMPB PD固定于二维平移台，逐点扫描光斑记录光电流生成强度分布图。图5B-C对比800 nm高斯模与2300 nm高斯模：BMPB PD直接给出清晰高斯剖面；商用Si-CCD在800 nm近饱和且2300 nm无响应，需加衰减片但引入波前畸变；InGaAs相机同理需衰减。图5D进一步用空间光调制器产生LG₀₁环形涡旋模@800 nm——BMPB PD直接重构出甜甜圈形强度环（中心零强度节点清晰可辨），而衰减后CCD虽也成环但背景噪声抬高且存在散斑伪影。BMPB PD因无需任何前置光学元件，最忠实地保留了强场光束的本征空间特征。

通过精准调控二维钙钛矿激子束缚能，研究团队让平凡体晶变身"五光子吸收探头"，从此强飞秒激光无需衰减即可直接成像——填补了超强场表征四十年的空白。

1. 强场诊断工具革新：提供首个无需衰减元件、可直测21.5 GW/cm²强飞秒激光空间分布的光电探测方案，消除衰减片引入的波前失真误差。

2. 材料设计范式：证明RP钙钛矿"中等介电限制→激子非线性↑ + 场致解离可行"的设计准则可推广至其他激子增强非线性光电器件。

3. 高阶MPA电子学奠基：首次实现可工作的4PA/5PA光电流读出，拓展了多光子吸收光电子学至五光子吸收区。

未来趋势

阵列化：在BMPB单晶或外延膜上制备像素阵列（类似CCD），实现直接强场飞秒激光全场实时成像。

异质集成：与Si-ROIC flip-chip键合，构建混合强场成像相机。

波段拓展：类似策略设计带隙更小的Sn基2D钙钛矿，将MPA探测推至中红外（3–5 μm）强场CO₂/OPO激光诊断。

Yanming Xu Haojie Xu, Pengfei Zhu, et al.Broadband photodetection of intense lasers via exciton-enhanced high-order multiphoton-absorption optoelectronics in 2D hybrid perovskite. Science Advances (2025).

10.1126/sciadv.adt9952

往期推荐

浙江大学俞滨教授、徐杨教授、唐华锦教授、张亦舒研究员NC——造出“脊髓芯片”：人工高原神经元驱动机器狗，能耗直降千倍

AI 时代的存储密度竞赛：从 6F² 到 4F²，DRAM 技术路线如何从版图缩放走向三维重构

FinFET 真的走到尽头了吗？先进逻辑器件的下一步在哪里

长鑫IEDM炸场：全球首款BEOL多层IGZO DRAM问世，3D堆叠密度瓶颈告破
