文章核心信息
📅 发表时间：2026年3月31日在线见刊
📜 发表期刊：Composites Part A（复合材料一区顶刊，行业高影响力期刊）
🎓 文章标题：非平衡热力学原位构建SiCNWs-CA异质界面用于高效电磁波吸收
👥 研究团队：南京航空航天大学材料学院 陈玉龙、李瑞斌、曹亮亮、李彬彬课题组 + 南京国睿微波器件公司
🎯 核心突破：1. 毫秒级闪焦耳加热（FJH）新工艺，柚子皮废料低成本制备航空多功能隐身材料；2. 原位生成原子级贴合SiC纳米线-碳气凝胶异质界面，吸波性能大幅跃升；3. 同时实现超强雷达吸波+高温隔热双功能，兼顾雷达/红外双隐身；4. 超薄涂层实现宽频强吸收，轻量化适配飞行器减重需求
🔍 中文搜索关键词： 闪焦耳加热碳化硅纳米线碳气凝胶电磁波吸收隐身材料隔热吸波一体化异质界面工程
谁能想到超市几块钱一斤的柚子，吃完果皮随手丢掉，经过毫秒级电脉冲改造，就能做成航天飞行器专用的雷达+红外双隐身涂层？今天带大家拆解南航2026最新顶刊研究，全程大白话，零门槛看懂硬核材料学！
一、先搞懂：传统隐身材料有两大致命短板
现代战机、航天飞船想要不被雷达抓到，全靠电磁波吸波材料，原理是把雷达发射的电磁波全部“吃掉”转化成热量，不让信号反射回去暴露自己。
1. 纯碳气凝胶（CA）：优点是超轻、隔热还行；缺点吸波完全拉胯。内部没有多层界面，雷达波一照直接反弹，相当于“透明隐身衣”，完全达不到军工标准；
2. 传统复合改性工艺：长时间高温煅烧、化学气相沉积，要么纳米颗粒结块变少界面，要么残留杂质催化剂，直接废掉吸波能力。
这篇论文直接掏出绝杀方案：利用闪焦耳加热（FJH）非平衡热力学技术，千分之一秒极速反应，在柚子皮做成的碳海绵内部原地长出碳化硅纳米丝，搭建海量异质界面，同时搞定超强吸波+顶级隔热，一次性解决航空隐身两大难题！
二、图1：柚子皮→隐身材料完整流水线（合成全过程示意图）

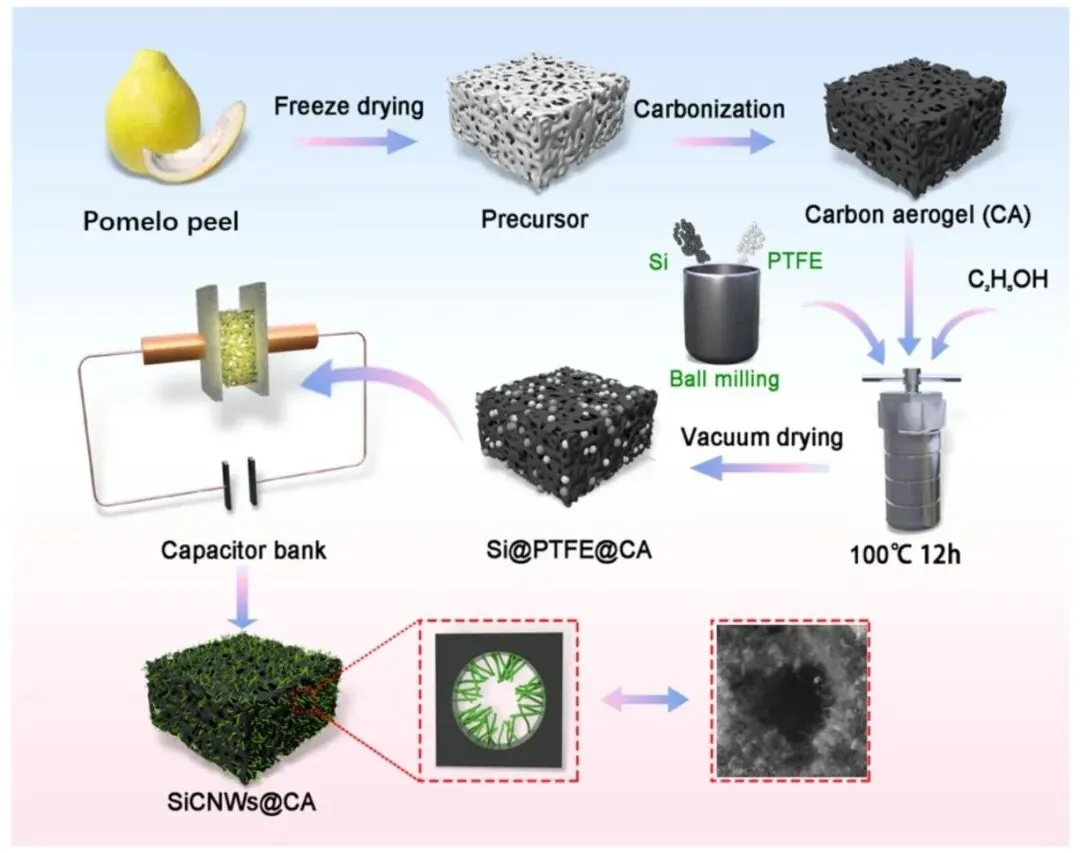

图1 SiCNWs@CA复合材料完整制备流程示意图
通俗拆解每一步：
① 原材料：废弃柚子皮，纯天然生物质原料，成本极低、绿色环保，不用昂贵化工原料；
② 冻干+高温碳化：把柚子皮水分完全冻干，再800℃惰性气体烘烤，变成布满孔洞的黑色海绵——碳气凝胶CA，多孔结构是轻量化、隔热的基础；
③ 粉体复合：硅粉+聚四氟乙烯塑料粉球磨混合，乙醇浸润后和碳海绵一起水热12小时，粉末牢牢钻进碳海绵孔隙；
④ 核心黑科技：电容储能闪焦耳加热装置，高压脉冲毫秒放电，瞬间释放上千度超高温；
⑤ 最终产物SiCNWs@CA：碳海绵孔洞里密密麻麻长满弯曲碳化硅纳米线，右侧小图是电镜实拍微观丝状网络。
工艺亮点
传统复合材料高温烧制要几小时，这套工艺毫秒完成反应，不会破坏碳海绵多孔结构，纳米线原地生长牢牢粘在骨架上，界面结合强度拉满！
三、图2：微观实拍！看清纳米线长啥样、完美界面怎么来的
图2 碳气凝胶与复合样品微观形貌、物相、化学价态综合表征图
一张图看懂10张子图，大白话解读：
1. 图a 纯碳海绵电镜图：全是连通大孔洞，像疏松海绵，缺点内部光秃秃，雷达波直接反射；
2. 图b 最优样品SiCNWs@CA-1：海绵孔洞里全部填满碳化硅纳米线，形成三维丝网，雷达波进来反复反弹，能量持续消耗；
3. 图c 异质界面放大图：红框标注两种材料交界，插图能看到弯曲纳米线；极速升温降温产生巨大内应力，造就弯曲结构，电磁波散射次数翻倍；
4. 图d 线球结构纳米线：丝顶端带小球，是纳米线原位生长的铁证，高温硅熔化成液态小球，碳源析出长成一维纳米丝；
5. 图e 透射电镜纳米线细节：丝内部自带缺陷，表面包裹4nm超薄二氧化硅薄膜，缺陷+氧化层双重增强吸波损耗；
6. 图f 晶格条纹：0.25nm晶格间距，确认长出的是纯单晶碳化硅；
7. 图g 全文核心HRTEM图：碳化硅晶体和碳海绵中间有3nm连续过渡原子层，无裂缝、无空隙，原子级紧紧贴合！交界面堆积大量电荷，雷达波照射产生超强界面极化，是吸波暴涨的核心密码；
8. 图h 元素分布：硅、碳、氧均匀分布，证明氧化层完整包裹纳米线；
9. 图i XRD物相谱：硅粉:塑料粉=1:1配比无多余单质硅杂质，硅比例过高会残留硅块，堵塞孔洞减少纳米线；
10. 图j/k XPS化学键检测：成功生成Si-C共价键，不是简单物理混合，化学键越多，界面吸波能力越强。
最优配方结论：硅粉与PTFE质量比1:1（样品SiCNWs@CA-1）纳米线密度最高、界面最多、无杂质，性能断层领先。
四、图3：吸波性能实测！新材料到底多能“吃掉雷达波”

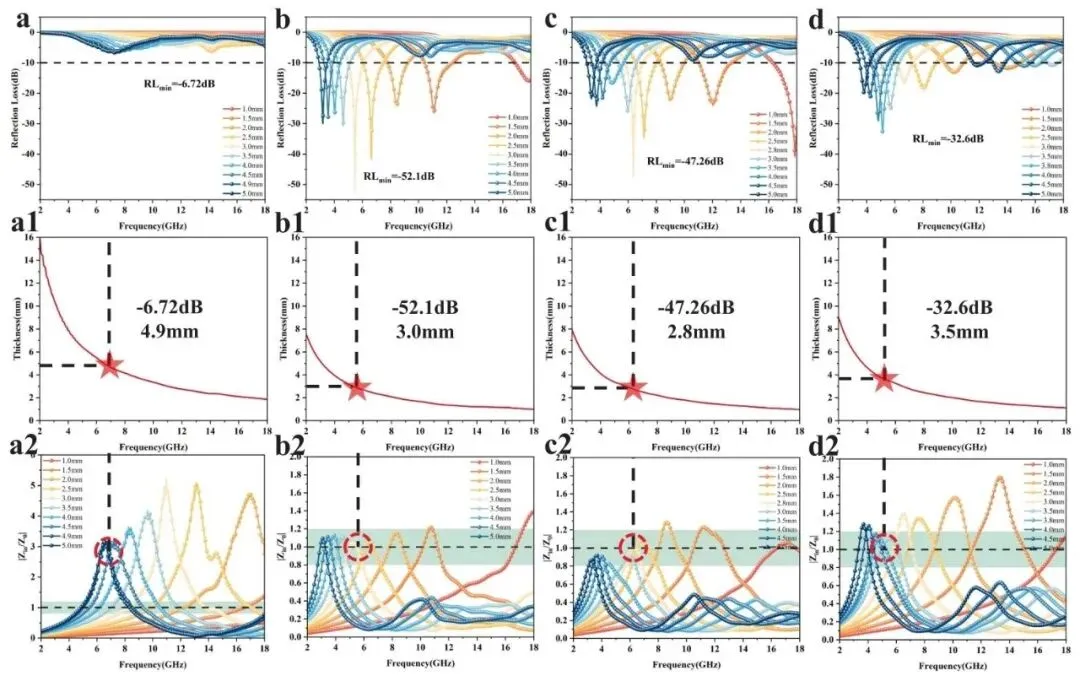

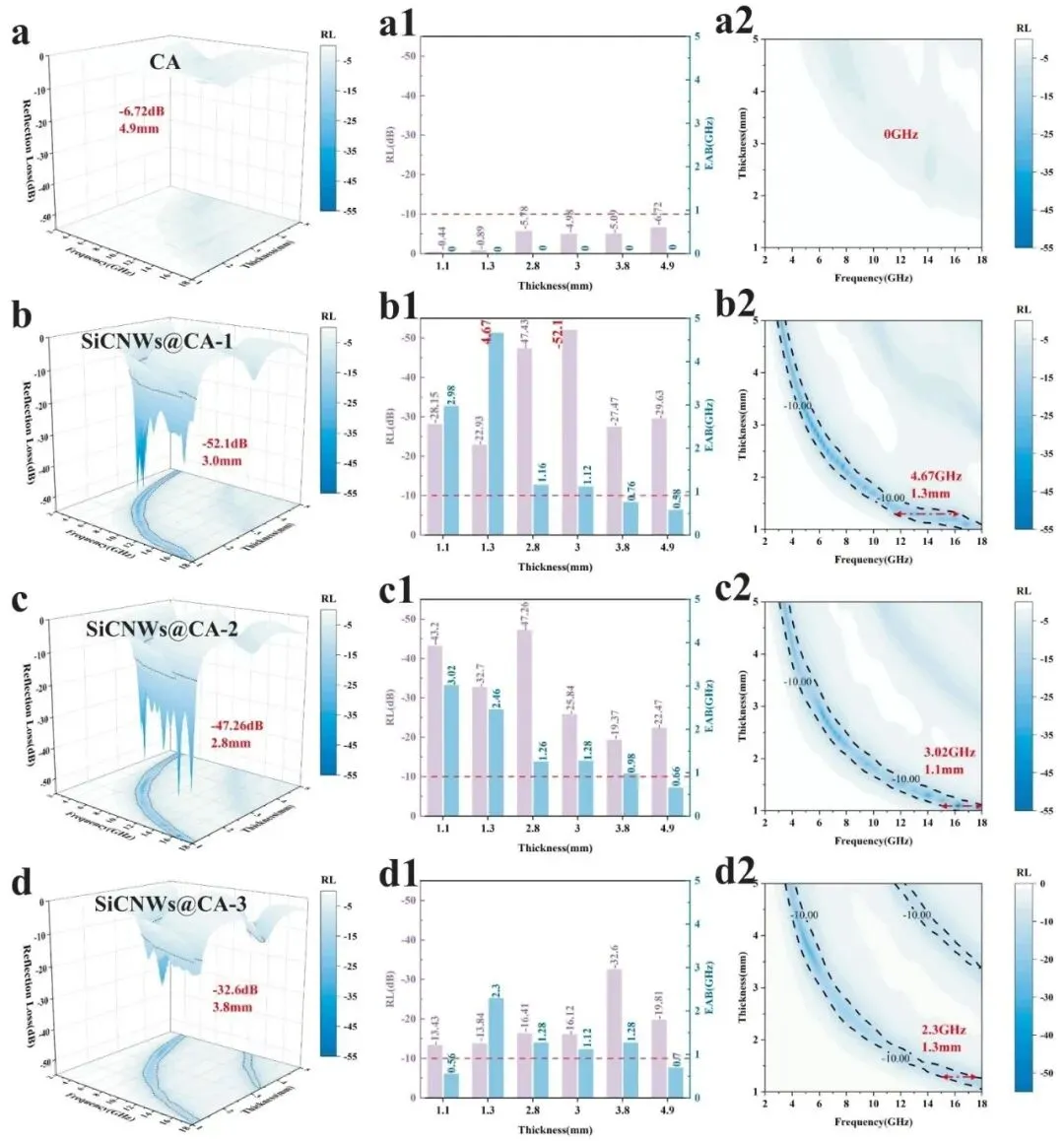

图3 不同厚度样品反射损耗RL、有效吸收带宽EAB云图
先科普两个军工关键指标：
• RL反射损耗：数值越小吸波越强；-10dB=吸收90%雷达波（行业及格线），-20dB=吸收99%雷达波；
• EAB有效带宽：能稳定吸收雷达波的频率区间，带宽越宽，应对各种雷达探测；
1. a组纯碳海绵：最低损耗仅-6.72dB，达不到及格线，有效吸收带宽0GHz，等于完全不隐身；
2. b组最优样品SiCNWs@CA-1：封神数据！3mm厚度最低损耗-52.1dB（几乎100%吸收雷达波）；仅1.3mm超薄涂层，实现4.67GHz宽频吸收，完美适配飞行器轻薄涂层需求；
3. c、d组硅比例升高样品：性能持续下滑，硅粉太多熔融结块，纳米线数量变少，界面大幅减少，吸波能力大打折扣。
五、图4：电磁参数拆解，搞懂吸波变强的底层逻辑

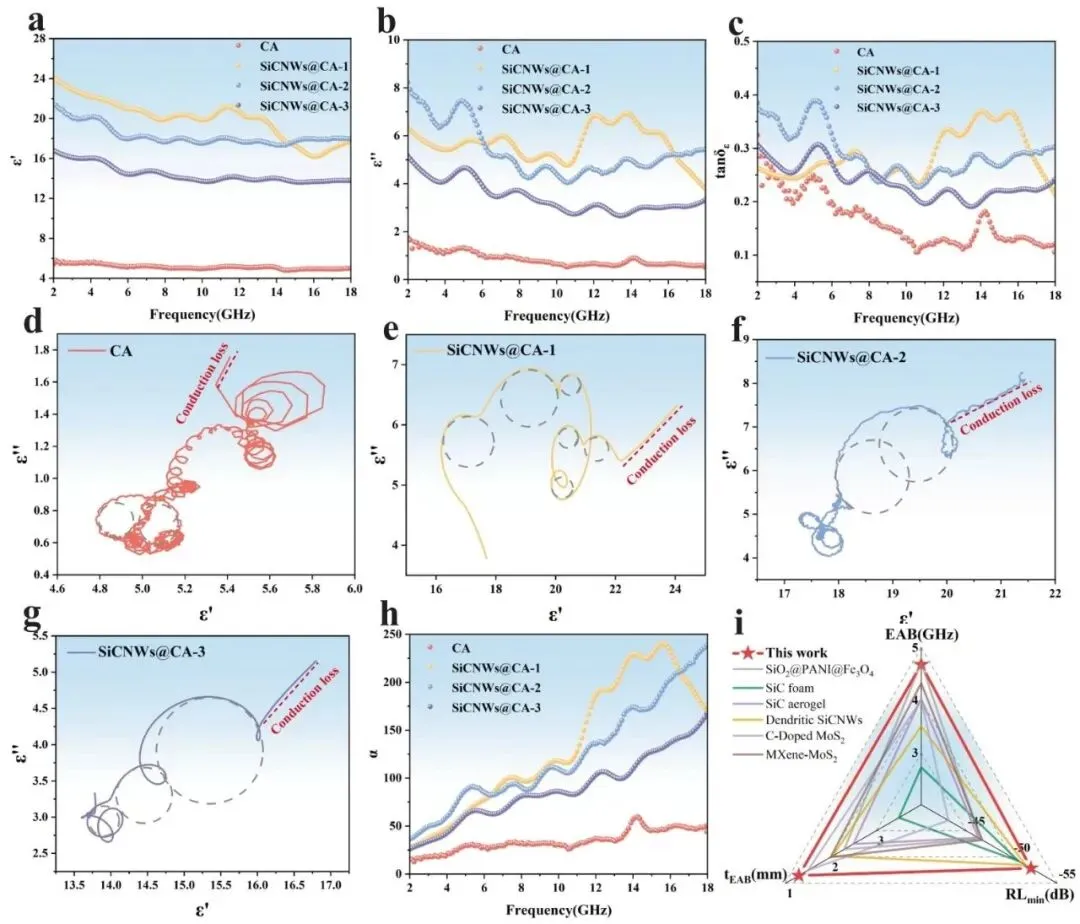

图4 介电常数、介电损耗、Cole-Cole曲线、衰减常数、同领域材料性能对比
1. a、b介电常数：复合样品储电、耗散电磁波能力全面碾压纯碳海绵，海量异质界面堆积电荷，大幅消耗电磁能量；
2. c介电损耗tanδ：损耗值越高越能消化雷达波，改性样品损耗全面提升；
3. d-g Cole-Cole半圆：每一个半圆代表一次极化损耗，样品半圆数量多、尺寸大，界面极化损耗极强；曲线尾部直线代表导电网络带来的电导损耗，双重buff叠加；
4. h衰减常数α：数值越大电磁波衰减越快，SiCNWs@CA-1全频段衰减能力最强；
5. i三角对比图：和近几年所有碳化硅、MXene、碳基吸波材料对比，本文红点在最外侧，同时兼顾超薄、宽频、超强吸收三大优势，综合性能断层领先同行。
六、图5：阻抗匹配原理，解释为什么它能牢牢“锁住”雷达波
图5 多厚度反射损耗、1/4波长匹配、阻抗匹配云图
通俗原理：空气阻抗固定为1，材料阻抗越接近1，雷达波越容易钻进材料内部，不会在表面直接反弹；
纯碳海绵阻抗严重偏离1，大部分雷达波直接反射；SiCNWs@CA异质界面形成梯度介电层，大量频段阻抗无限接近1，电磁波全部进入内部消耗；红星标注最优吸收厚度，仅3mm就能实现极致吸波。
七、图6：CST雷达仿真，模拟真实战机隐身效果

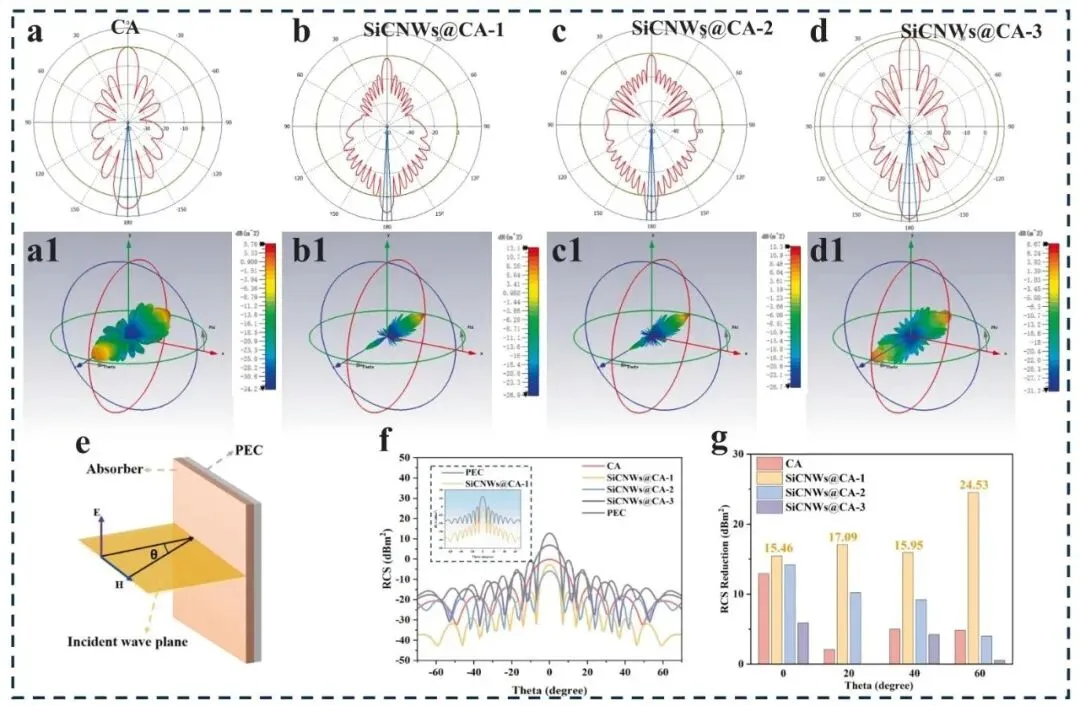

图6 飞行器涂层雷达散射仿真2D/3D云图、RCS衰减曲线
仿真模型：金属基板模拟飞机机身，涂上3mm吸波材料，模拟雷达照射探测；
1. 3D散射云图：暖色代表雷达反射信号强，纯碳海绵大片暖色，SiCNWs@CA-1整体冷色调，反射信号几乎消失；
2. RCS衰减柱状图：60°探测角度下，这款材料最高降低雷达散射截面24.53 dB·m²，大幅压缩雷达探测距离，真实隐身效果拉满。
八、图7：一张图看懂四重吸波协同buff（核心机理示意图）

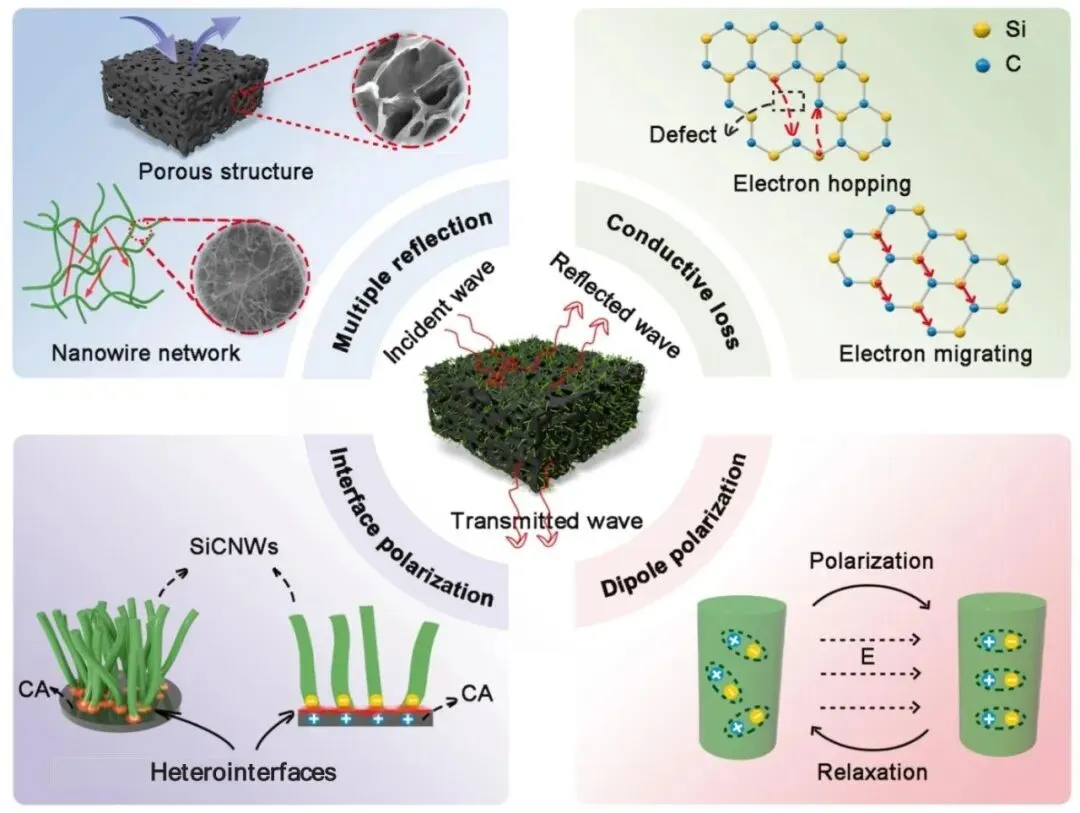

图7 SiCNWs@CA复合材料电磁波吸收机理示意图
四重“吃掉雷达波”机制同时生效：
① 多重反射损耗：碳海绵大孔洞+弯曲纳米丝网，雷达波来回反弹，传播路径变长，能量持续消耗；
② 电导损耗：碳骨架+SiC纳米线搭建连续导电通路，电子迁移、跳跃把电磁能转化热量；
③ 界面极化损耗（王牌核心）：碳化硅和碳海绵导电能力差异大，交界面堆积正负电荷，交变电场下电荷来回摆动，大量消耗电磁波；
④ 偶极极化损耗：纳米线内部缺陷、表面氧化层形成电偶极子，电场下定向翻转损耗能量。
九、图8：隔热红外实测，实现雷达+红外双隐身

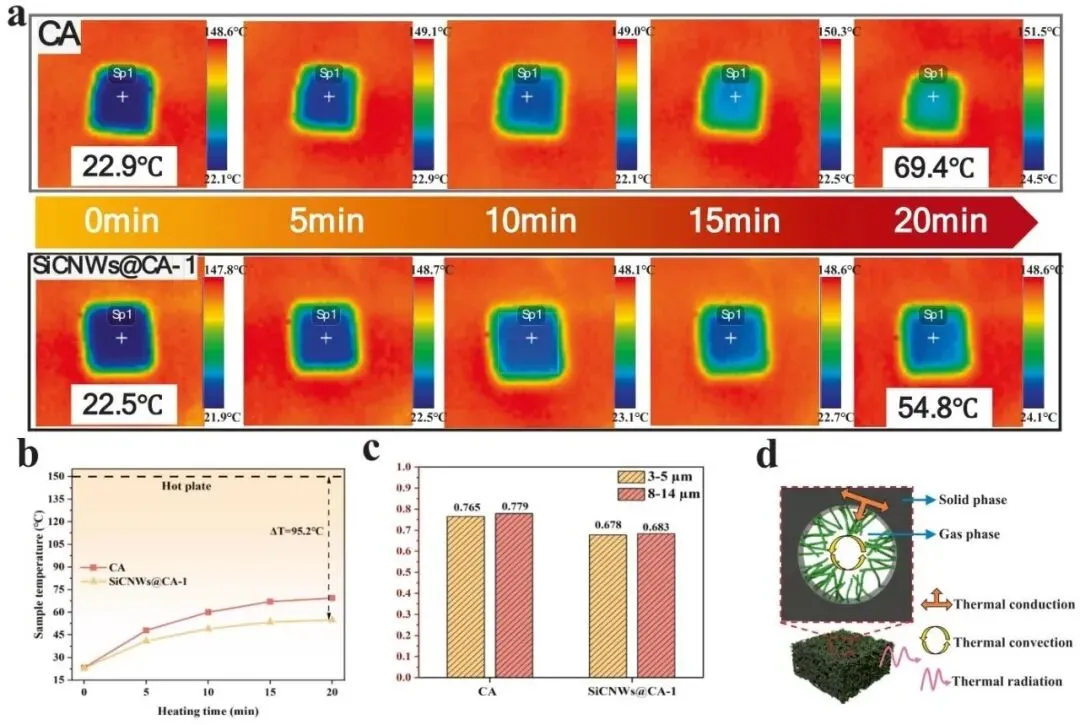

图8 材料隔热红外成像、温度曲线、红外发射率、三重隔热机理
航天飞行器高速飞行机身温度可达150℃，高温红外辐射会被卫星红外探测器捕捉，所以材料必须同时隔热、低红外辐射；
1. 红外热成像：加热台恒定150℃持续20分钟，纯碳海绵表面69.4℃，SiCNWs@CA-1仅54.8℃，隔热效果大幅提升；
2. 红外发射率：改性后红外波段辐射能力下降，不容易被红外设备锁定；
3. 三重隔热机制：异质界面散射阻断固体导热、纳米小孔锁住空气抑制对流、弯曲纳米线散射削弱红外热辐射，三条传热通道全部锁死。
全文总结：三大核心亮点+应用前景
1. 颠覆性毫秒级新工艺
废弃柚子皮绿色制备基底，闪焦耳加热非平衡热力学一步原位生成原子级贴合异质界面，规避传统高温工艺晶粒粗大、催化剂残留缺陷，低成本超快制备多功能隐身材料。
2. 天花板级综合性能
✅ 超强吸波：最低反射损耗-52.1dB，1.3mm超薄涂层实现4.67GHz宽频吸收，雷达仿真最高降低24.53 dB·m²散射截面；✅ 雷达红外双隐身：150℃高温环境下强效隔热，红外发射率显著降低；✅ 超轻量化：生物质碳海绵基底，密度极低，适配航空飞行器减重硬性需求。
3. 广阔落地场景
航天飞行器隐身涂层、高温微波吸收器件、军用隐身装备、高温隔热电磁兼容材料，为碳基多功能吸波材料界面工程提供全新研发思路。
谁能想到平平无奇的柚子皮，经过毫秒级电脉冲改造，直接变身航空隐身核心材料？你还见过哪些废弃物变身高端新材料？评论区聊聊！
