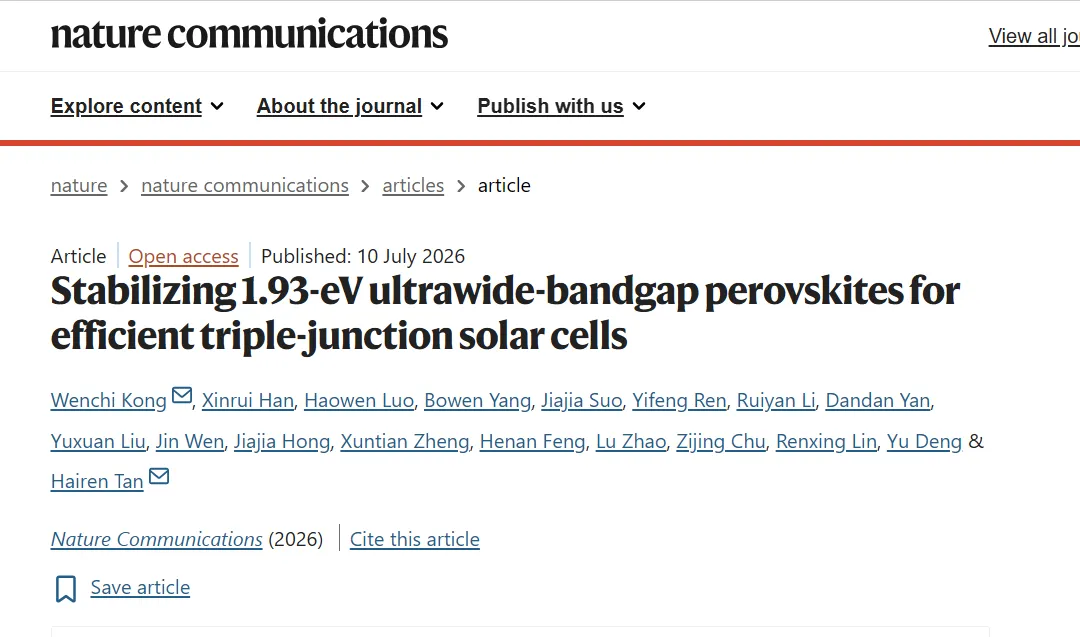

南京大学谭海仁&孔文池最新NC:1.93 eV超宽带隙钙钛矿的稳定性提升及其在高效三结太阳电池中的应用

论文简介

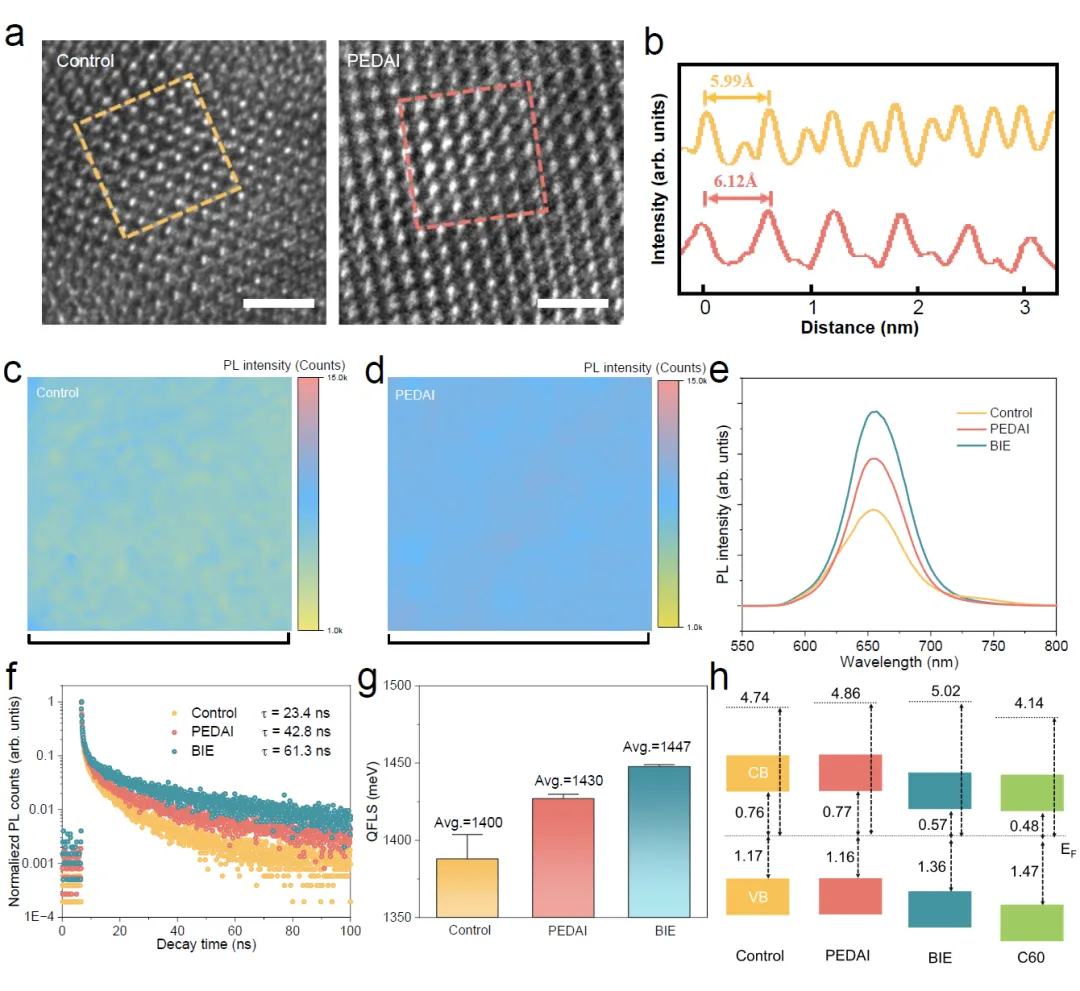

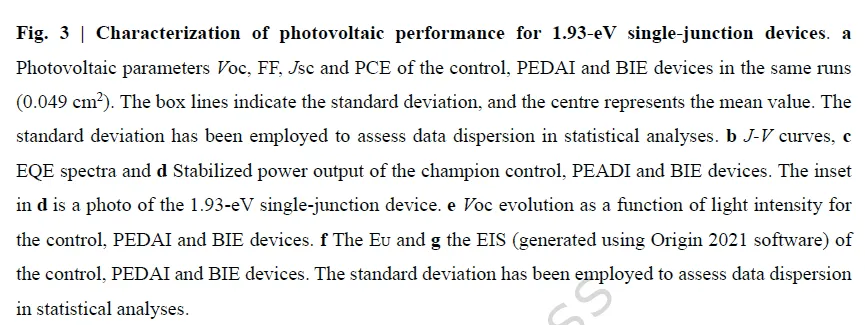

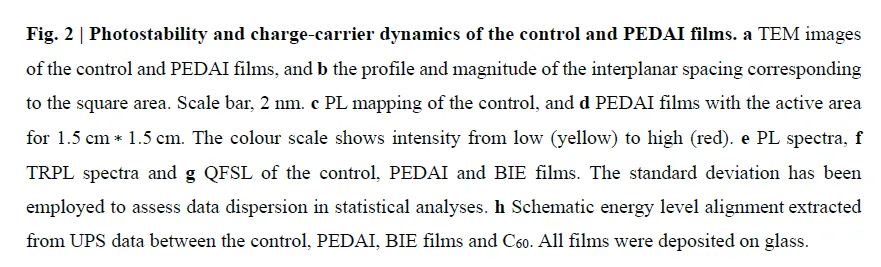

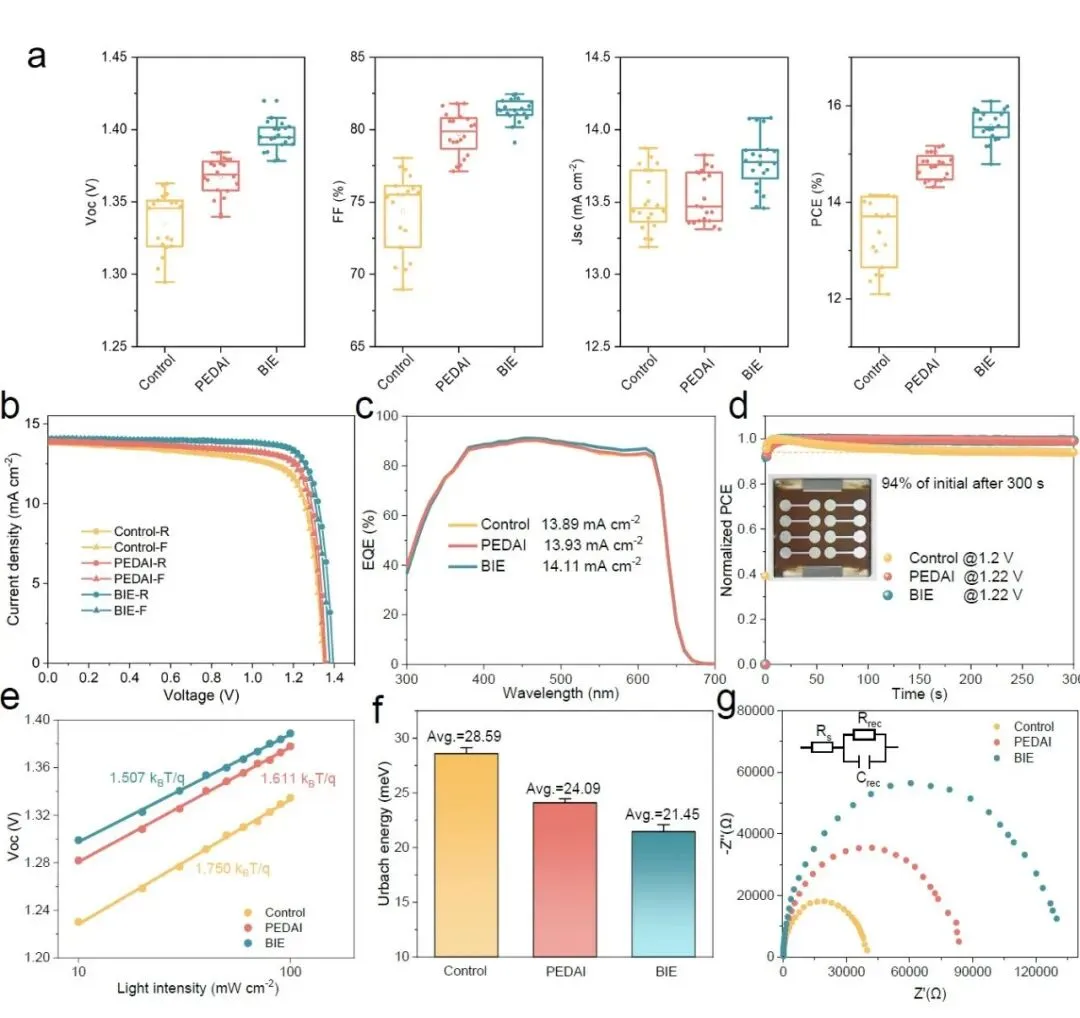

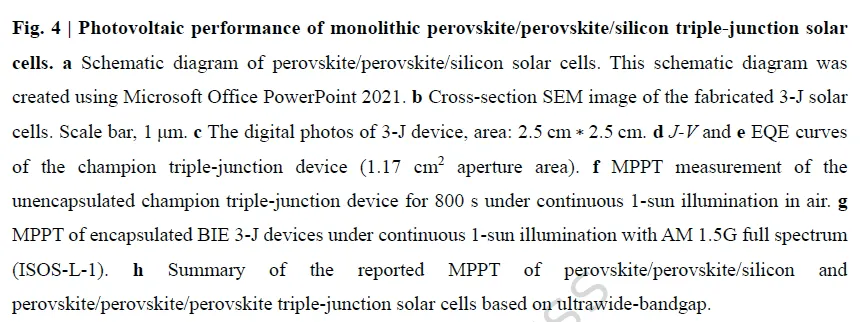

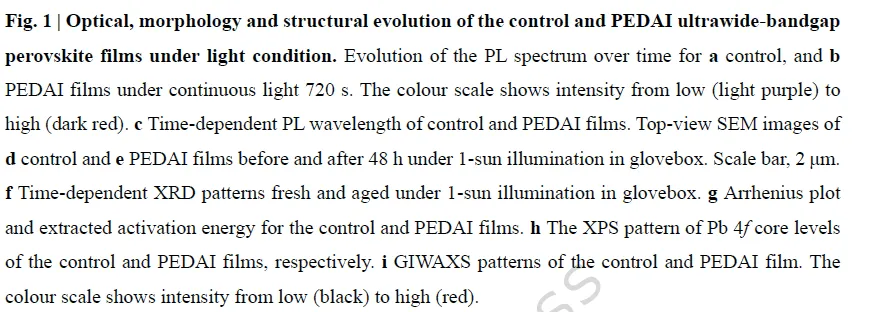

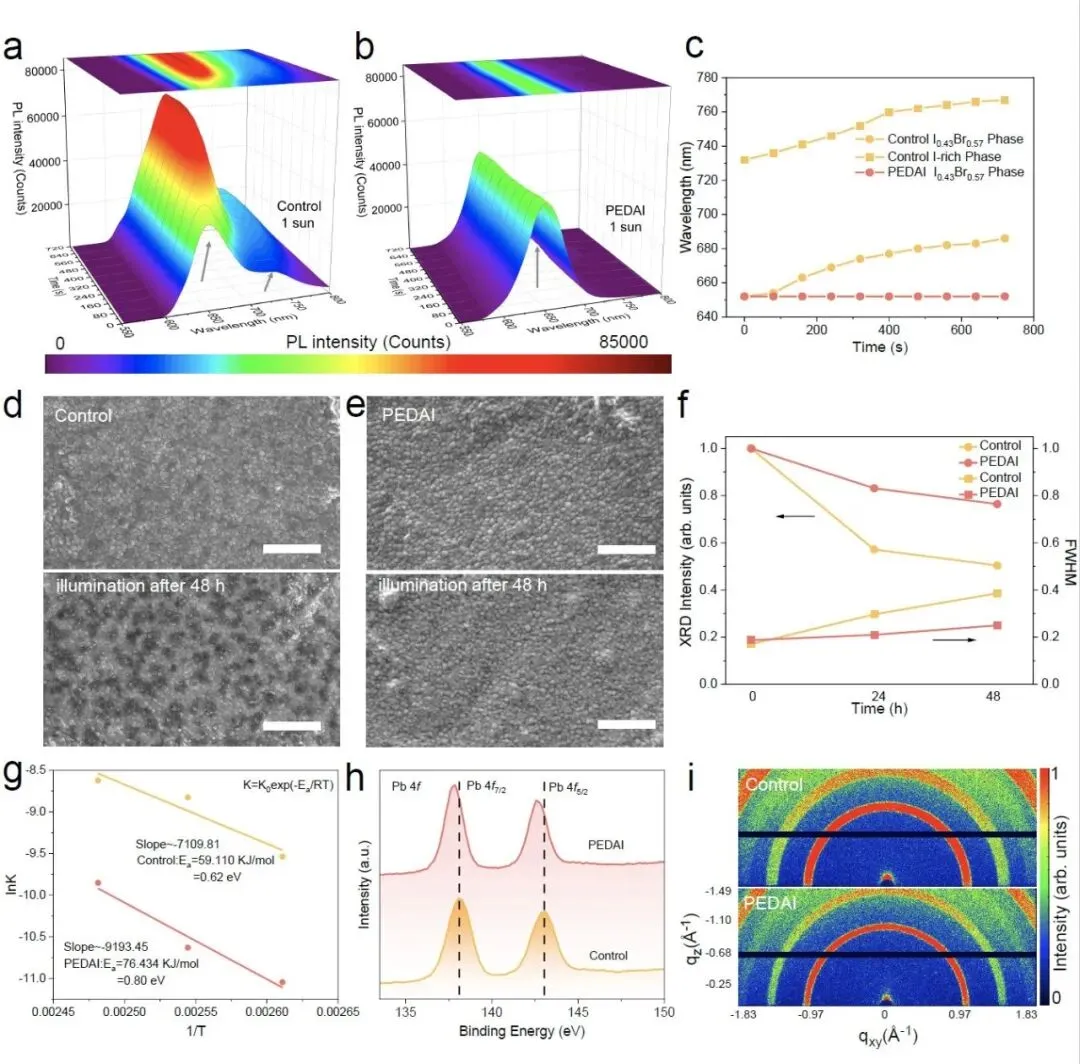

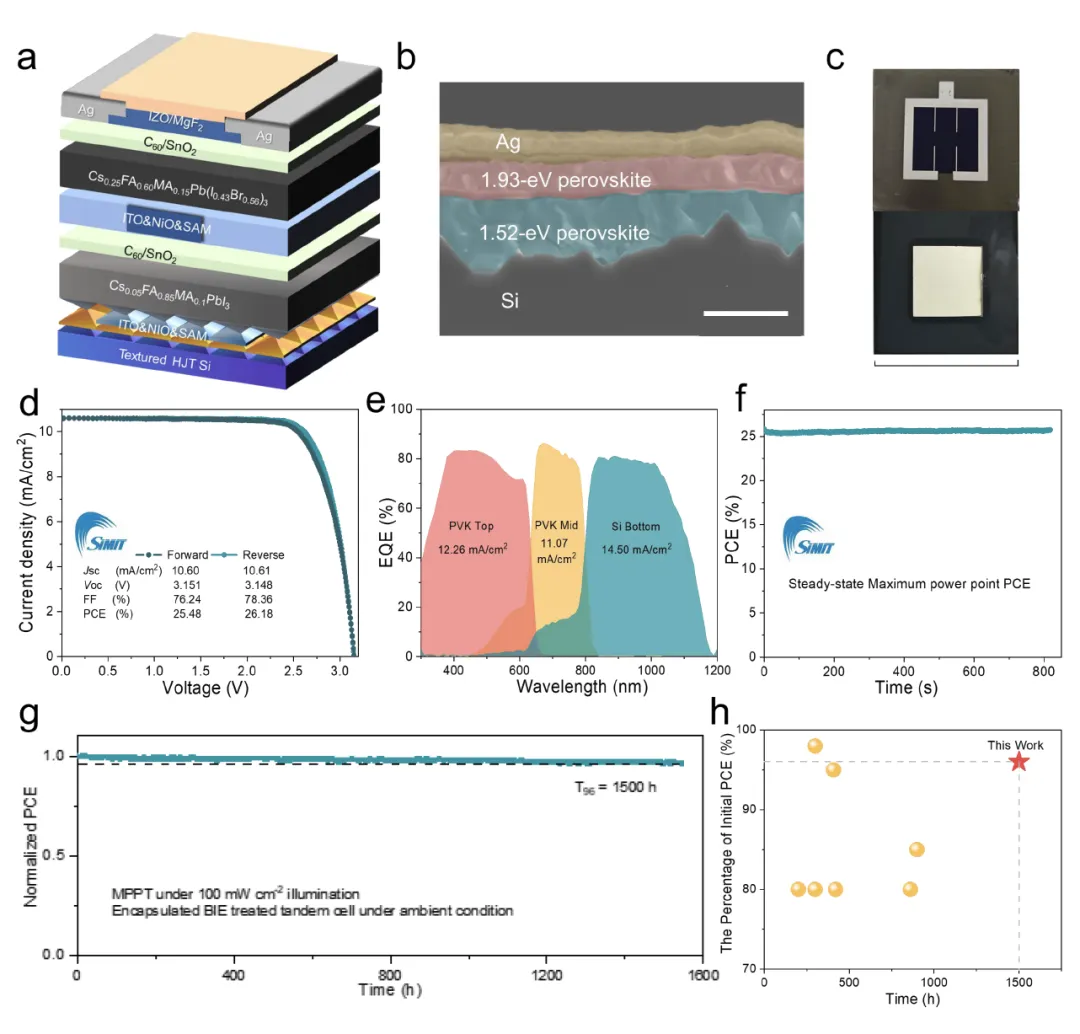

钙钛矿/钙钛矿/硅三结太阳电池的理论效率高于两端叠层电池。然而，超宽带隙钙钛矿的相不稳定性仍是进一步提升三结器件效率与稳定性的主要障碍。在本工作中，研究者将1,4-苯二胺二氢碘化物引入到1.93 eV带隙的钙钛矿中，该物质通过与钙钛矿晶格的强相互作用，显著提高了离子迁移势垒，并抑制了相分离。结合使用3-(甲硫基)丙胺氢碘化物对钙钛矿表面进行后处理修饰，作者在面积为1.17 cm²的器件上取得了认证效率26.18%，开路电压高达3.148 V。值得注意的是，封装后的器件在环境条件下、1个太阳光照下连续进行最大功率点追踪1500小时后，仍保持了初始性能的96%，这是迄今为止报道的钙钛矿/钙钛矿/硅三结电池中显著的稳定性表现。

论文链接

https://doi.org/10.1038/s41467-026-75305-0

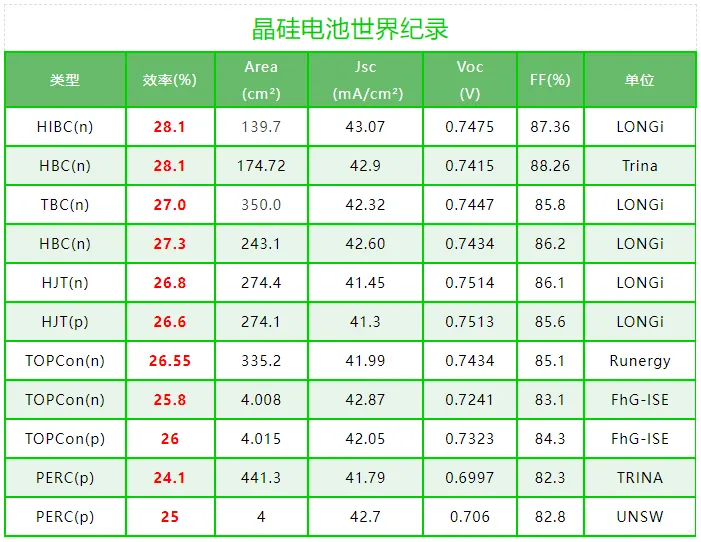

硅基太阳电池世界纪录

以上数据部分来源于NLR和马丁格林太阳能电池效率表(第68版)

投稿，每日文献获取，商务合作，学术交流请点击页面下方“发信息”私聊编辑。
