物理储备池计算(PRC)利用真实的物理器件作为储层，在低训练成本的时空信息处理方面具有显著优势。近年来，不同类型的神经形态器件作为储层(STM, 短程记忆特性)已经应用于PRC，但是这些储层大多数只有受限的时间特征范围比(τmax/τmin, <15)。然而，在开放世界中，外界时空信息通常是复杂且跨时间尺度的。有限的时间特征范围比限制了储层的大小，从而妨碍了储层在多个时间尺度上提取信息，这严重限制了识别的准确性。此外，为了简化算法并减少计算负载，输出层需要器件具备长程记忆特性(LTM)进行权重更新。因此，面向未来PRC芯片的单片三维集成，迫切需要开发具有可调时间动力学的物理器件，即广的时间特征范围比和可重构的STM/LTM特性，以满足PRC中各物理层的计算需求。

面对这一难题，南京邮电大学柔性电子全国重点实验室、材料科学与工程学院、化学与生命科学学院的黄维院士、解令海教授和凌海峰教授团队基于pentacene/ZnO界面势垒的调制效应，报道了具有跨时间尺度信息处理能力的同质集成PRC。作者通过改变栅极电压使得储层展现出了广的时间特征范围比(>10²)。受人类视觉系统中时空信息编码和视觉重构过程的启发，该团队构建了一个仿生障碍物识别系统来辅助视障人士行走。该系统在障碍物类型（100%）和距离（97.2%）识别方面表现出了出色的准确性。这项工作为开发具有多时间尺度信息处理能力的集成PRC系统提供了一条有前景的途径。该工作以题为“All physical reservoir computing system with tunable temporal dynamics for multi-timescale information processing” 在线发表在国际知名学术期刊 InfoMat。黄万鑫硕士和王一如博士后为本文的共同作者，解令海教授和凌海峰教授为本文的通讯作者。

文章主要内容如下：

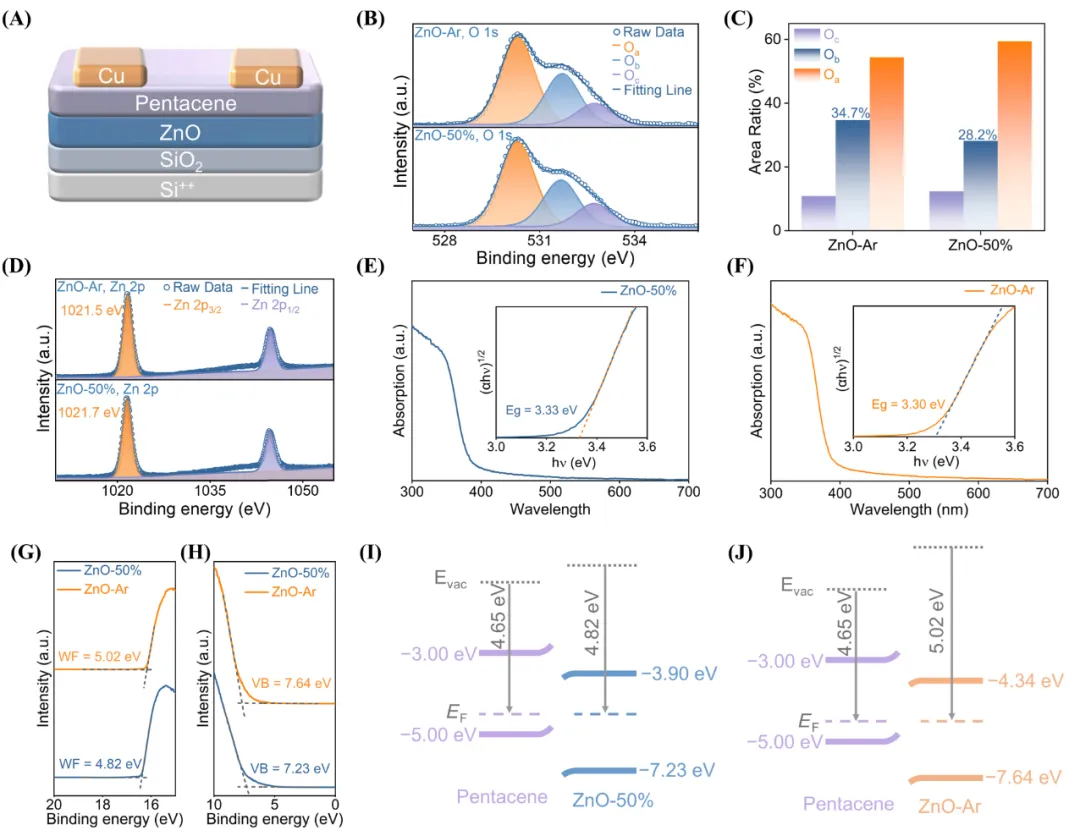

图1. (A) ZnO OFET的结构图。(B) 不同氧含量ZnO薄膜O 1s峰的XPS光谱拟合。(C) 不同氧含量的ZnO薄膜的Oa、Ob和Oc峰的相对强度。(D) 不同氧含量ZnO薄膜的Zn 2p峰的XPS光谱拟合。(E) ZnO-50%和 (F) ZnO-Ar薄膜的室温吸收光谱。插图显示了薄膜的Tauc plot of (αhν)2 versus photon energy (hν)。(G) 不同氧含量ZnO薄膜的光电子发射截止谱。(H) 不同氧含量ZnO薄膜的价带（VB）结构。(I) pentacene/ZnO-50%和 (J) pentacene/ZnO-Ar界面的能级图。

本文通过控制ZnO薄膜在磁控溅射过程中的氧气和氩气通入速率的比例分别为12:12和24:0制备了ZnO-50%和ZnO-Ar薄膜。文中通过XPS，紫外-可见吸收光谱以及UPS测试分析得出pentacene/ZnO-50%界面由于ZnO-50%薄膜更低的氧空位浓度而具有更低的界面势垒，相反pentacene/ZnO-Ar界面具有更高的界面势垒。这为后续调节器件的电荷捕获和维持能力开辟了操作可能性。

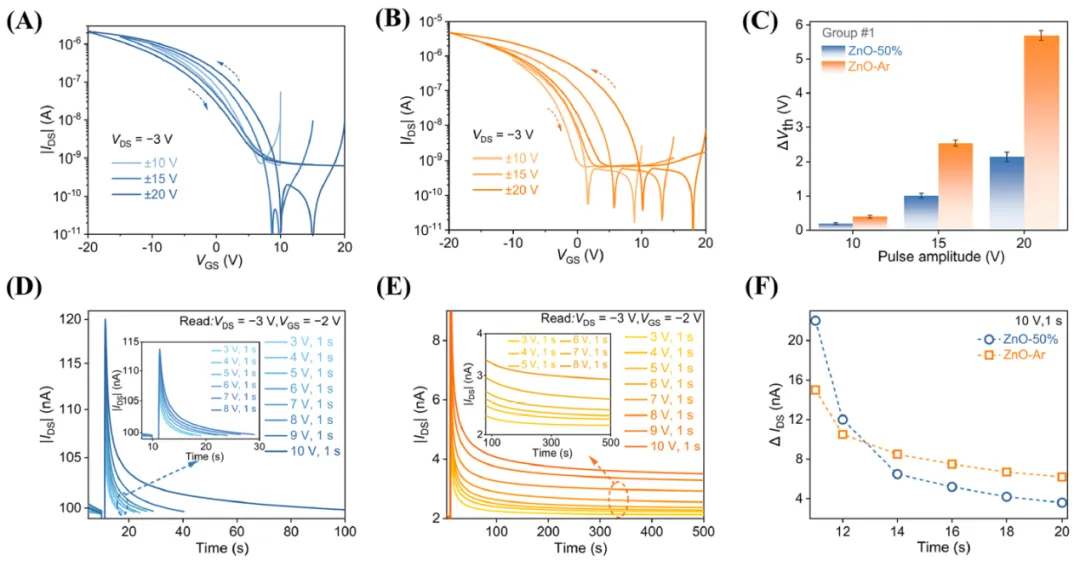

图2. (A) ZnO-50%器件和(B)ZnO-Ar器件的转移曲线。(C) 在编程电压为10 V、15 V和20 V、编程时间为1 s的情况下，ZnO-50%和ZnO-Ar器件的ΔVth的统计比较。在不同脉冲幅值下，(D)ZnO-50%器件和(E)ZnO-Ar器件的EPSC曲线。(F) 从EPSC曲线中提取10 V刺激下ΔIDS随时间的变化。

作者通过回滞窗口和不同幅值单脉冲写入窗口统计对比得出ZnO-50%器件较ZnO-Ar器件具有更弱的电荷俘获能力。此外，通过不同幅值下的EPSC曲线计算表明ZnO-50%器件中被捕获的电子更易返回沟道并与空穴复合，因此ZnO-50%器件的电荷维持能力较短。因此，ZnO-Ar器件由于其更强的电荷捕获和维持能力而表现出LTM。相比之下，ZnO-50%器件表现出STM。

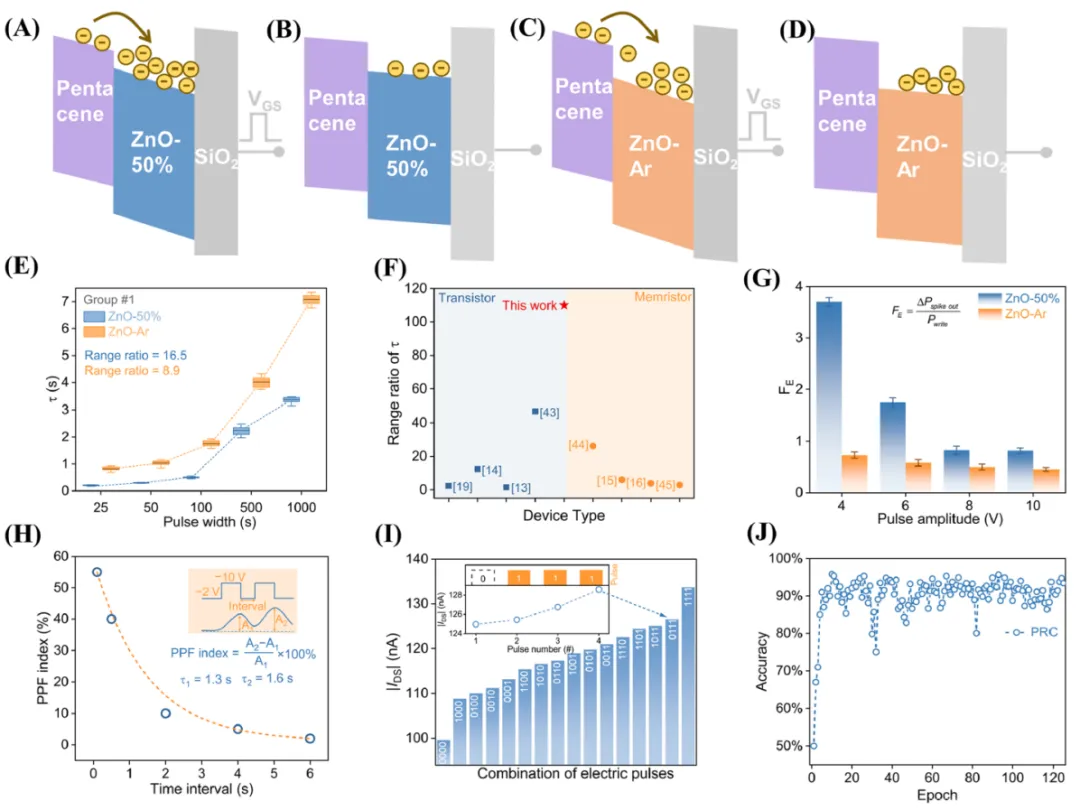

图3. 器件在(A:ZnO-50%, C:ZnO-Ar)电压编程操作期间和之后(B:ZnO-50%，D:ZnO Ar)的示意能级图。(E) ZnO-50%器件和ZnO-Ar器件在脉冲宽度为25、50、100、500和1000 ms、脉冲幅度为10 V时τ的统计比较。(F) τ的范围比与已发表工作的比较。(G) 根据不同脉冲幅度计算的器件的反馈强度。(H) PPF指数的脉冲间隔依赖性。(I) 对4位电压刺激的反应。插图显示了“0111”的序列刺激，其中“1”表示10V，500ms脉冲刺激。(J) 基于PRC仿真的精度与训练时间的函数关系。

 随后，作者通过改变栅极偏压使得ZnO-50%器件展现出了具有显著优势的广的时间特征范围比(>10²), 这提供了映射具有不同时间特征信息的潜力。基于上述讨论，通过利用氧空位对ZnO薄膜能级结构的调节作用，实现了用于储层的ZnO-50%器件和用于输出层的ZnO-Ar器件。由于储层和输出层器件的器件结构相同，同质集成的全PRC可以简化器件制造过程的复杂性。此外，储层和输出层器件的同步制造过程也可以提高PRC性能的稳定性。

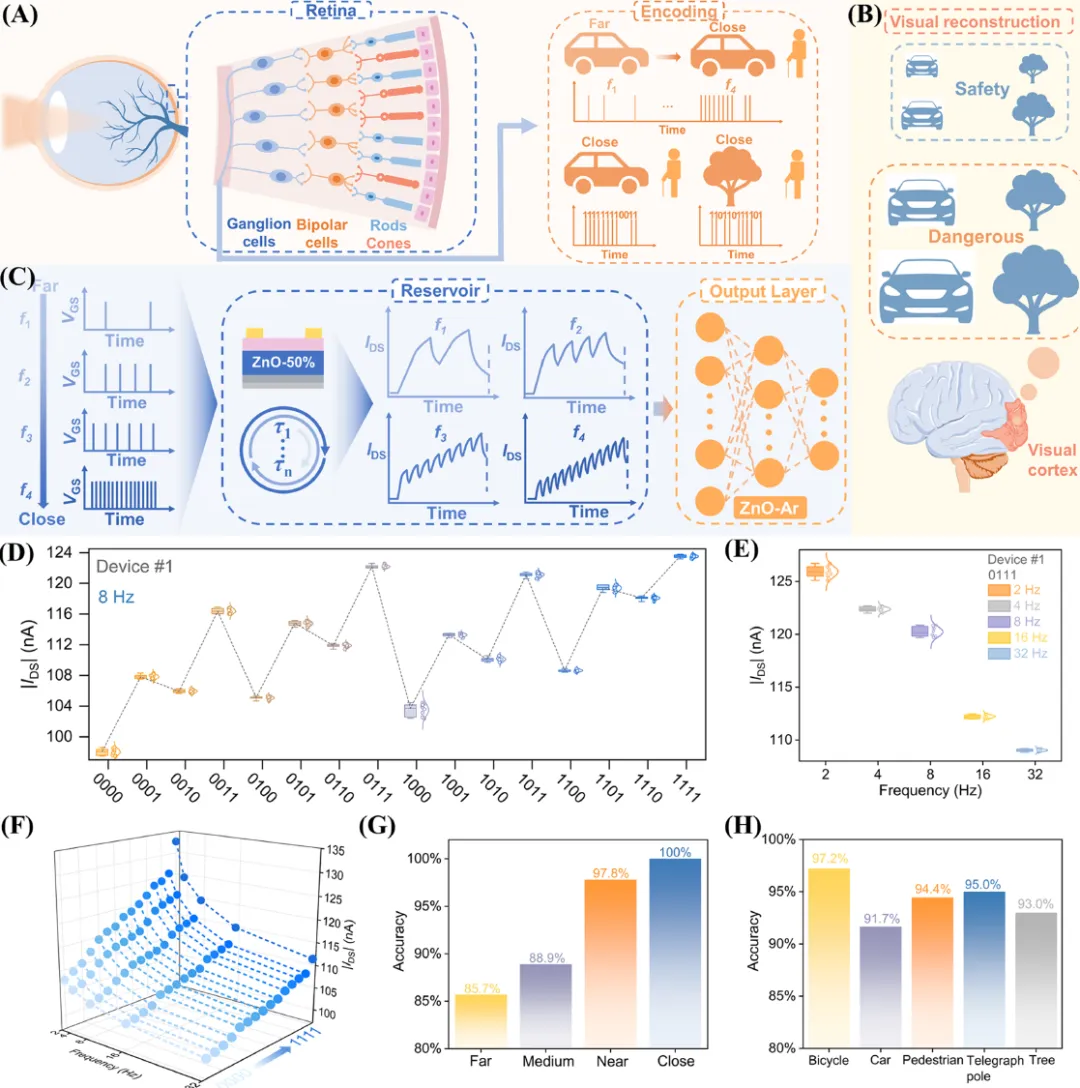

图4. (A) 人类视觉系统感知外界时空信息的简化示意图。(B) 障碍物类型和距离识别示意图。(C)由ZnO-50%器件和ZnO-Ar器件组的用于仿生障碍物识别的全PRC系统。(D) 10个重复周期内4位8 Hz脉冲序列响应的统计结果。(E) “0111”序列响应在10个重复周期内从2 Hz到32 Hz的统计结果。(F) 从2 Hz到32 Hz的4位储层状态的可区分输出。(G) 不同距离的障碍物识别精度。(H) 不同障碍物的距离识别精度。

得益于ZnO-50%器件广的时间特征范围比，储层能清晰地区分出2 Hz到32 Hz的4 位脉冲序列。这证明了储层具有有效映射时间信息和空间信息的潜力。因此，受人体视觉系统对外界时空信息识别过程的启发，本文构建了基于全物理储备池计算的仿生障碍物识别系统。该系统在障碍物类型(100%)和距离(97%)的判别中均有着优异的准确率。

结论

通过利用氧空位对ZnO能级结构的调节作用，本文实现了具有可调时间动力学的同质集成PRC。在栅压调节下，广的时间特征宽范围比(>10²)有利于储层在多个时间尺度上从输入信号中有效地提取特征信息，并扩大储层大小。基于该PRC的仿生障碍物识别系统能准确的识别物体和距离。这项工作为开发用于多种场景的集成PRC芯片提供了一种潜在的解决方案。

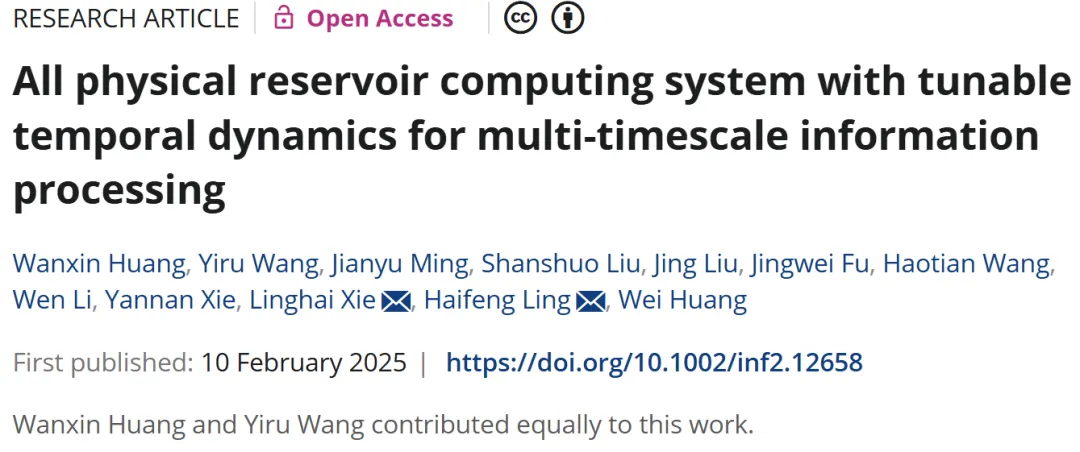

All Physical Reservoir Computing System with Tunable Temporal Dynamics for Multi-timescale Information Processing

Wanxin Huang, Yiru Wang, Jianyu Ming, Shanshuo Liu, Jing Liu, Jingwei Fu, Haotian Wang, Wen Li, Yannan Xie, Linghai Xie*, Haifeng Ling*, and Wei Huang

DOI:10.1002/inf2.12658

Citation: InfoMat, 2025, e12658
