• 氢限域自终止生长机制：引入氢气将氧化学势限域在窄窗口（-2.2至-1.3 eV），抑制过氧化，动态稳定VO₂相；DFT显示(001)面表面能最低，促进各向异性生长，实现单层厚度（0.8 nm）精确控制。

• 原子级结构与成分表征：HAADF-STEM、SAED、HRTEM证实单晶性，厚度周期对应VO₂单胞；XPS显示V⁴⁺单一价态，Raman特征峰确认青铜相。

• 离子液体门控诱导关联金属态：在负栅压（空穴掺杂）下，2D VO₂₋δ从绝缘体转变为金属，电阻在~290 K出现峰值并随冷却降低，形成低至20 K的金属态；Arrhenius拟合激活能~20–35 meV。

• Kondo晶格框架解释：理论模型结合DFT表明，V 3d¹局域磁矩与巡游电子通过杂化形成Kondo单态，掺杂过量载流子（n>1）时，低温形成相干态导致金属行为；STS谱呈现Fano线形，支持Kondo相互作用。

• 材料合成：采用CVD法，以VCl₃为前驱体，Ar/H₂/O₂混合气为载气，在云母衬底上于600°C生长2D VO₂₋δ，H₂调控氧分压实现相稳定。

• 结构与成分表征：AFM测厚度；Raman与XPS定相；STEM、SAED、HRTEM分析原子结构与晶体取向；STS测局域电子态。

• 器件制备与电学测量：将VO₂₋δ转移至SiO₂/Si衬底，覆盖h-BN隔离层，沉积Ti/Au电极，滴加离子液体DEME-TFSI作为顶栅。在低温（<20 K）下进行四探针电阻-温度及栅压依赖测量。

图 1. 青铜相二氧化钒（VO₂₋δ）的二维生长

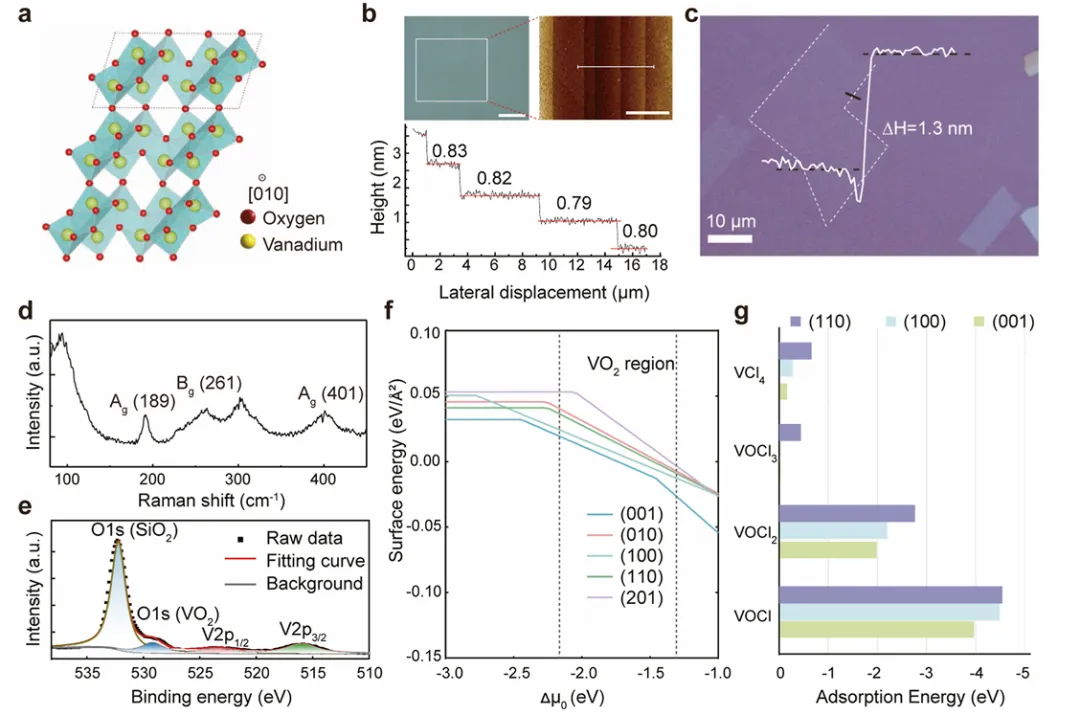

(a) 沿 [010] 晶轴观察的青铜相 VO₂晶体结构。黑色虚线平行四边形标记出单胞区域。(b) 云母衬底上厚度为 1.3 nm 的 VO₂₋δ 畴区的光学显微照片。比例尺：10 μm。(c) 转移至 Si/SiO₂衬底上的 VO₂₋δ 薄片光学衬度图像，显示出一单胞、双胞及三胞厚度区域。比例尺：10 μm。(d) Si/SiO₂衬底上 VO₂₋δ 的拉曼光谱（532 nm 激光，1 mW），位于 189 cm⁻¹（Ag）、261 cm⁻¹（Bg）及 401 cm⁻¹（Ag）处的特征峰证实了物相纯度。(e) 少层 VO₂₋δ 的 X 射线光电子能谱（XPS）。V 2p₃/₂轨道在 516.0 eV 处的特征峰与青铜相吻合。(f) 计算得到的 VO₂不同晶面的表面能随氧化学势（Δμ₀）的变化关系。垂直虚线为由密度泛函理论（DFT）与反应焓分析确定的物相边界。(g) 钒的氯氧化物（VCl₄、VOCl₃、VOCl₂、VOCl）在 VO₂各晶面上的吸附能，表现出各向异性吸附特征。

图 2. 超薄青铜相二氧化钒（VO₂₋δ）的原子尺度表征

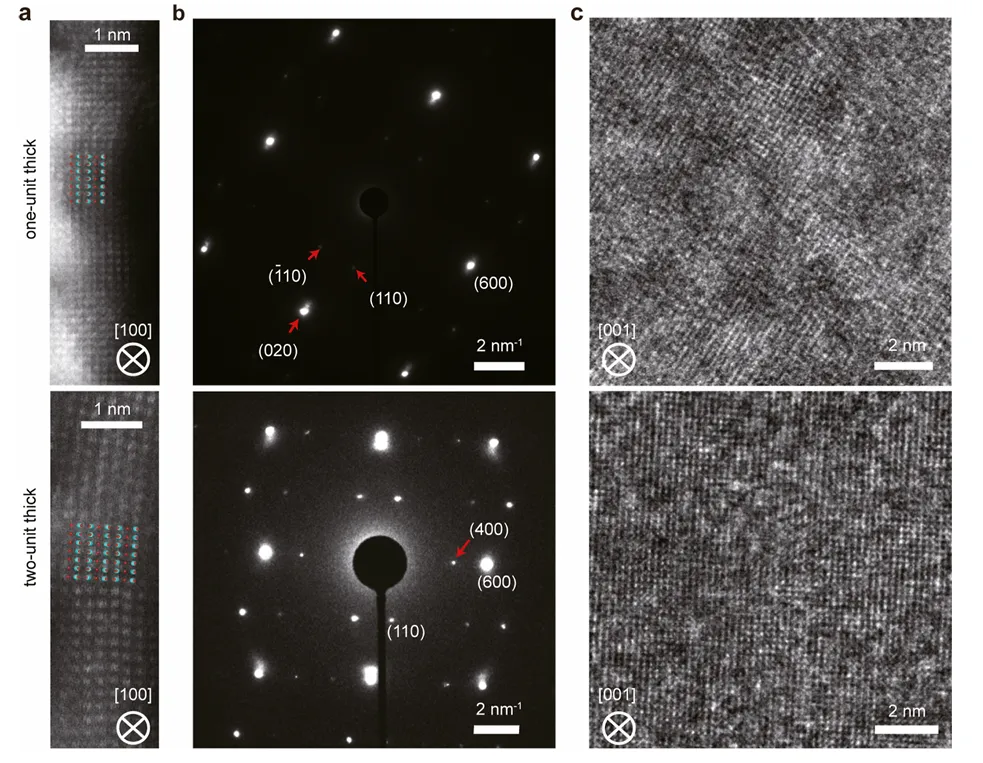

(a) 沿 [100] 晶带轴观察的 VO₂₋δ 截面高角环形暗场扫描透射电子显微（HAADF-STEM）图像。插图为原子结构模型（蓝色：钒；红色：氧；受原子序数衬度限制，氧原子位置无法分辨）。观测到的晶格结构与原子模型一致，证实了单胞厚与双胞厚 VO₂₋δ 均具有高结晶度。(b) 来自中心区域的选区电子衍射（SAED）花样，分别对单胞厚（上图）样品的 (1̅10)、(020)、(110)、(600) 晶面以及双胞厚（下图）样品的 (110)、(400)、(600) 晶面进行指标化，证实即使薄至单胞、双胞厚度的薄膜仍具有长程晶体有序结构。比例尺：2 nm。(c) 单胞厚（上图）与双胞厚（下图）VO₂₋δ 薄片的平面高分辨透射电子显微（HRTEM）图像。比例尺：2 nm。

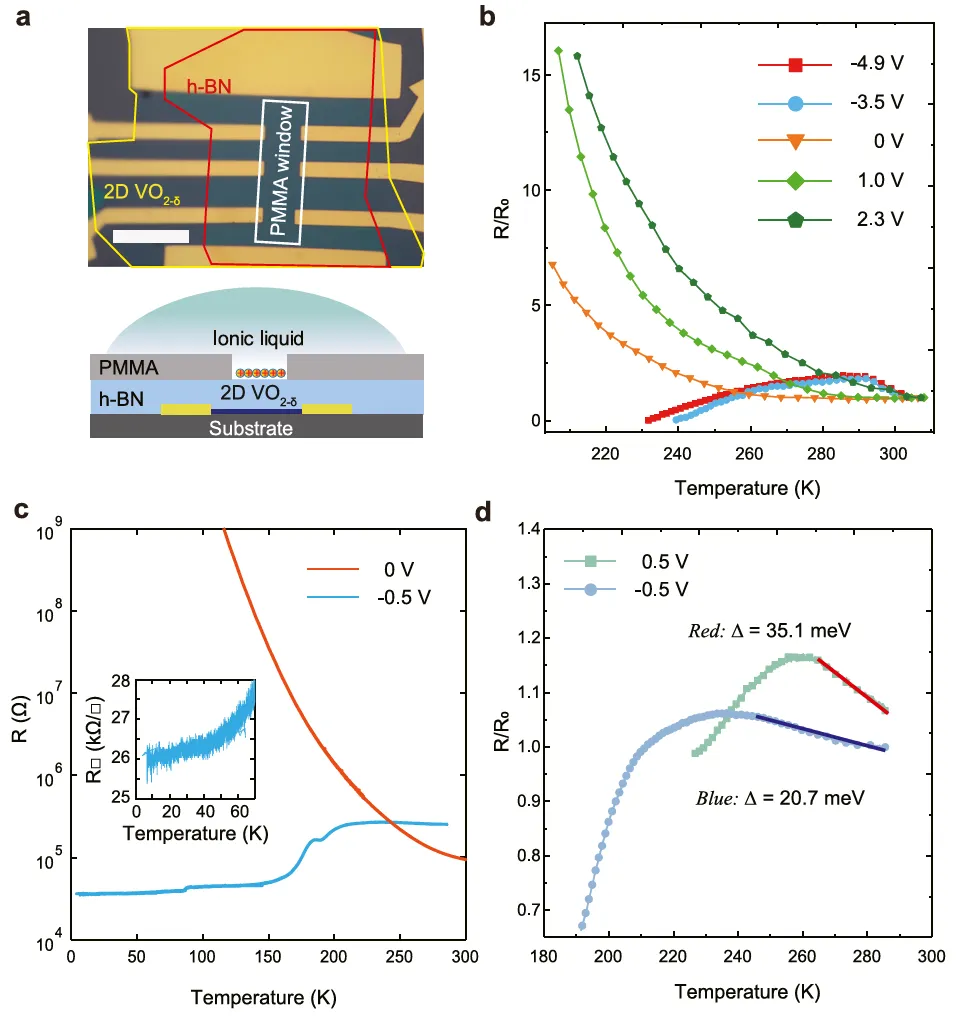

图 3. 二维 VO₂₋δ 中的关联金属态

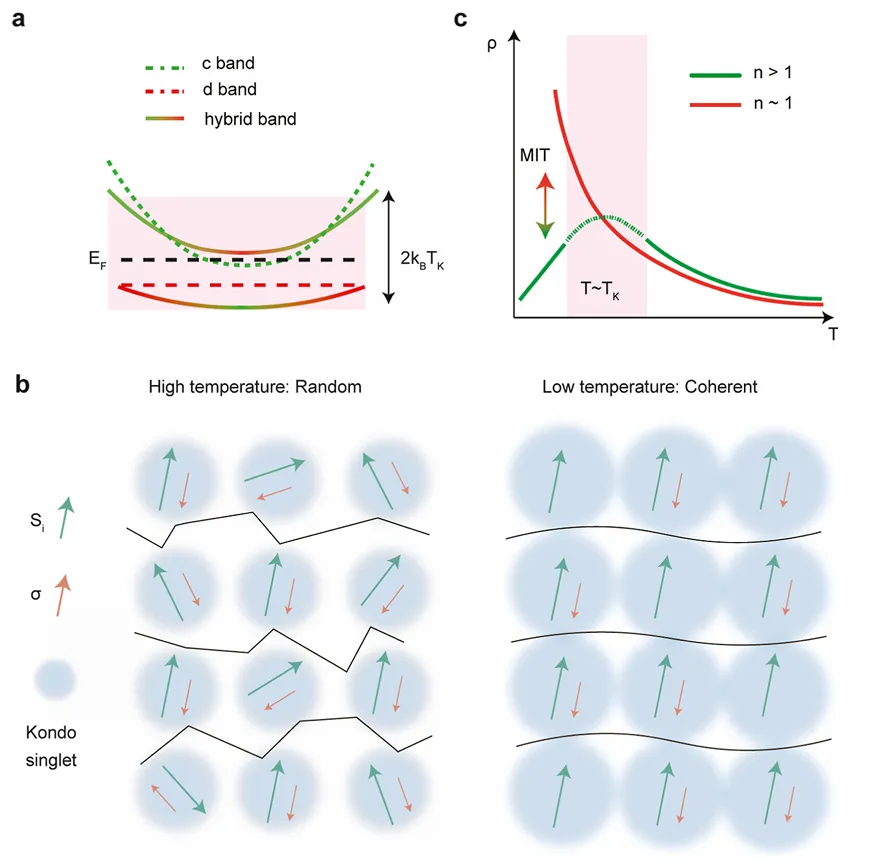

图 4. 二维 VO₂₋δ 中近藤晶格相干性驱动的关联金属态

参考文献：

https://doi.org/10.1021/acsnano.5c19324.

以上内容，如有误读和纰漏，敬请指正

往期推荐
