暨南大学谢伟广教授、时婷婷副教授&南京大学杰青王肖沐教授NC:极端光照条件下的视觉处理:基于梯度合金钙钛矿的传感器内计算网络
投稿邮箱:wedotech2025@163.com投稿电话:16622153402(微信同号)

传统机器视觉系统中,图像传感与数据处理单元相互分离,数据在传感器与后端处理器之间频繁传输,导致高能耗与处理延迟,难以满足边缘计算与人工智能的实时需求。传感器内计算(in-sensor computing)通过在硬件层统一感知与计算,有望突破这一瓶颈。然而,在极端光照场景(如同时存在强光与弱光区域、快速运动目标、非可见光信息)下,现有器件难以同时满足宽波段响应、大线性动态范围(LDR)和快速响应的要求。本文通过全气相沉积制备了梯度Pb-Sn合金钙钛矿异质结光电二极管,实现了可见光至近红外探测、230 dB线性动态范围及33 ns响应时间,并构建了晶圆级可重构成像处理器,展示了生物特征提取、动态轨迹识别等多种智能视觉功能。
暨南大学谢伟广教授、时婷婷副教授&南京大学杰青王肖沐教授等人报道了一种全气相沉积的梯度Pb-Sn合金钙钛矿异质结光电二极管,其晶体质量得到改善。该器件能够探测从可见光到红外光的光信号,具有230 dB的线性动态范围和33 ns的响应时间。还将该光电二极管与可重构阵列集成,开发了晶圆级成像处理器。利用这一方法,演示了生物医学检测和时空轨迹编码。该传感器内处理器实现了低功耗、高分辨率的可见光至红外波长边缘检测、弱光下的自适应背景抑制以及抗噪声的高速动态成像。研究成果扩展了传感器内计算硬件的选择范围,从而为实用化的人工智能机器视觉铺平了道路。该文章以“Extreme Illuminated Vision Processing with a Graded Alloyed Perovskite In-sensor Computing Network”为题发表在国际顶级期刊Nature Communications上。

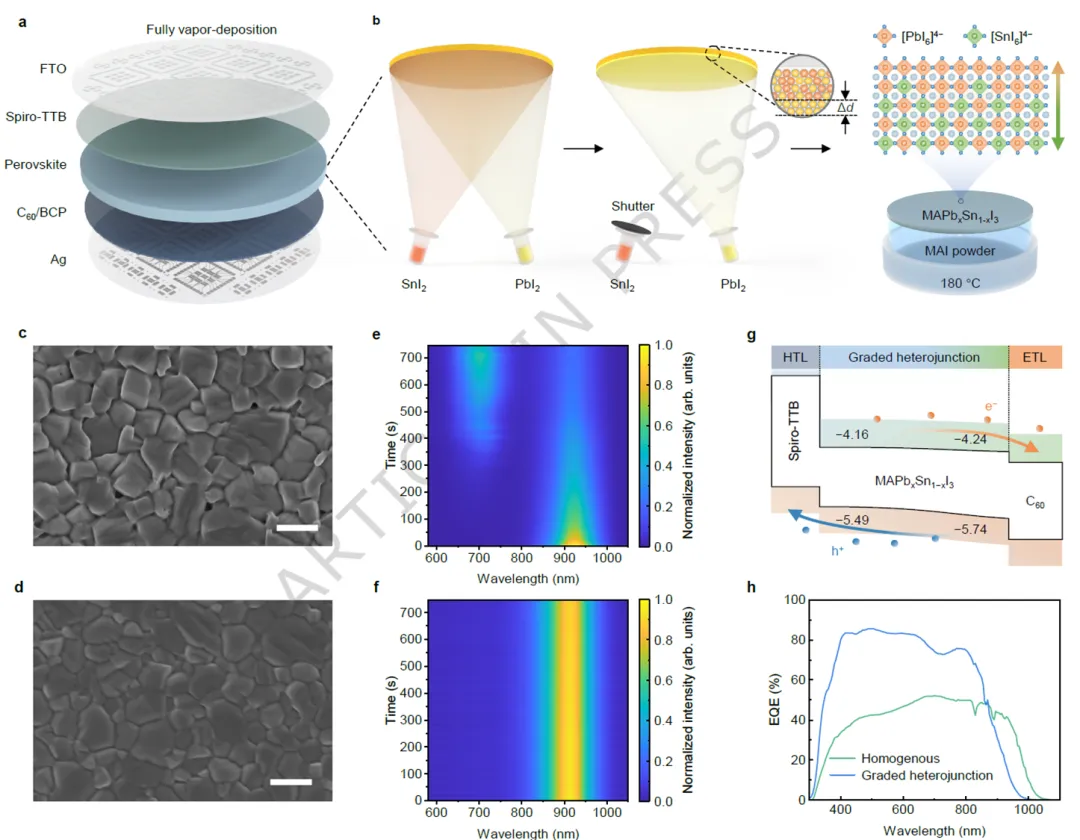

图1-自封装Pb-Sn合金钙钛矿梯度异质结光电二极管:图1展示了梯度合金钙钛矿光电二极管的结构与性能优势。a图为全气相沉积的垂直器件结构:FTO/Spiro-TTB/钙钛矿/C60/BCP/Ag,各层依次热蒸发,具有良好的CMOS兼容性。b图为双源共蒸工艺示意图:先共蒸SnI₂和PbI₂形成均匀混合层,随后关闭SnI₂源继续沉积纯PbI₂覆盖层,最后与MAI蒸气反应转化为钙钛矿,形成垂直于基底平面的组分梯度(表面富Pb,内部富Sn)。c图和d图为SEM形貌对比:均质结构(c)存在多孔和针孔缺陷,而梯度结构(d)晶粒致密、晶界减少,有效抑制漏电流。e图和f图为PL稳定性测试:均质样品在连续激光照射下PL强度迅速衰减(750秒内损失79%),并出现702 nm杂质峰(Sn²⁺氧化成Sn⁴⁺的MA₂SnI₆相);而梯度样品750秒后仍保持91%以上PL强度,无杂质峰,证明PbI₂覆盖层有效抑制了Sn²⁺氧化。g图为能带示意图:从Sn-rich区域(带隙~1.33 eV)到Pb-rich表面(带隙~1.50 eV)形成II型异质结,产生内置电场,促进光生载流子的漂移分离。h图为外量子效率(EQE):梯度器件在850 nm处零偏EQE达61.07%,优于均质器件,满足近红外生物成像需求。

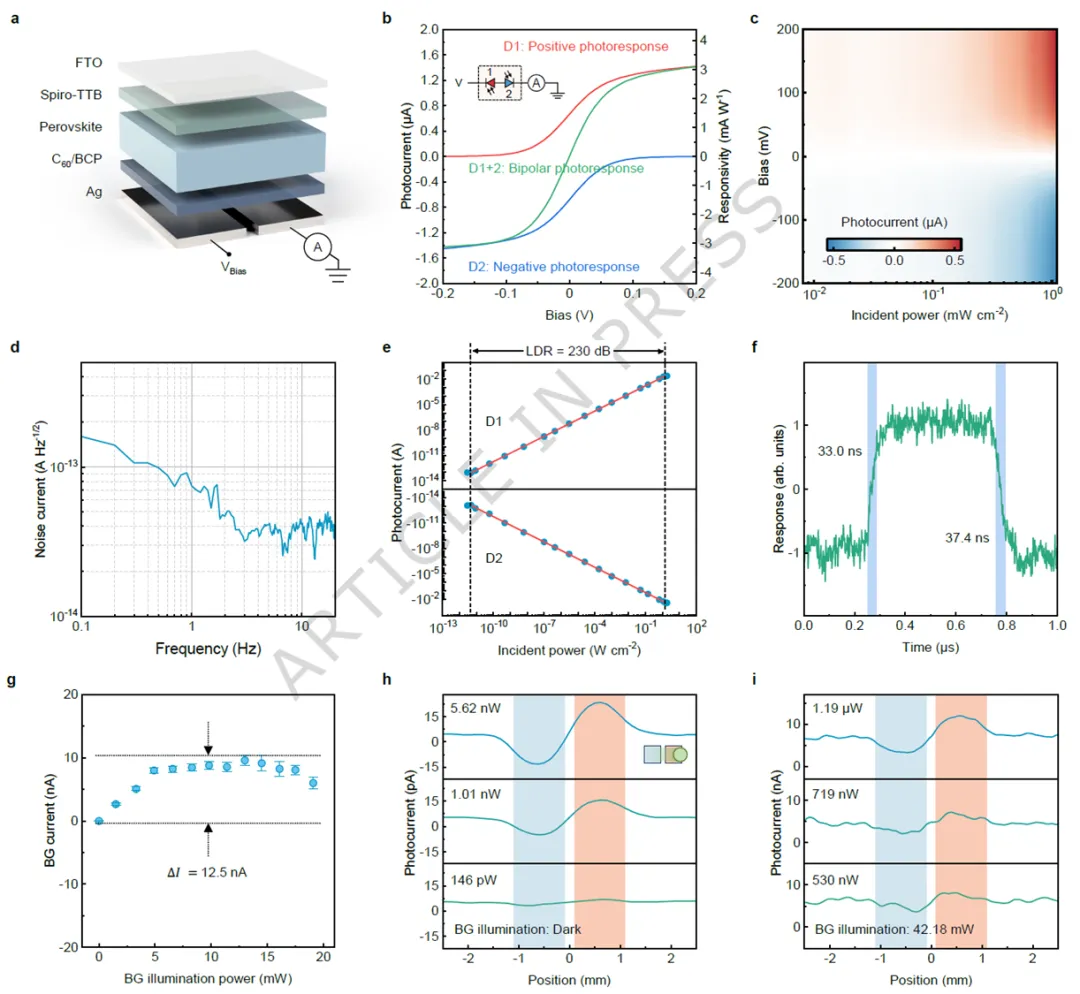

图2-BPPU的设计与性能:图2展示了双极型可编程钙钛矿传感器内计算单元(BPPU)的结构与关键性能。a图为BPPU结构示意图:两个垂直堆叠的光电二极管(D1和D2)共享中间功能层,但顶部和底部Ag电极相互电隔离,形成背对背级联结构。b图显示了偏压依赖的双极光响应:单独照射D1产生正光电流,单独照射D2产生负光电流,两者同时照射时总电流为二者之和,证实了等效电路(插图中的两个背对背二极管)的准确性。c图给出了可重构光响应映射:在-200 mV至+200 mV偏压窗口内,净响应度可连续从负调至正,实现了低电压(±0.2 V)下的光电模拟乘累加操作,功耗极低。d图为0 V偏置下的噪声电流谱,噪声低至7.44×10⁻¹⁴ A/Hz⁰·⁵。e图展示了860 nm光照下单个子二极管的线性动态范围(LDR):从4.75 pW/cm²到1.50 W/cm²,跨越13个数量级,达到230 dB,远超传统光电探测器。f图为双极开关响应时间:上升沿33.0 ns,下降沿37.4 ns,得益于背对背结构等效电容减半。g图展示了背景抑制能力:在0 V偏置下,即使全局背景光照从暗态增加到19.1 mW/cm²,总光电流波动小于12.5 nA,这是因为D1和D2的响应度相反(R₁ = -R₂),硬件差分连接自动抵消共模背景。h图和i图进一步验证了对微弱移动光斑的灵敏检测(强背景下仍可分辨纳瓦级光斑),证明了BPPU在极端光照下的鲁棒性。

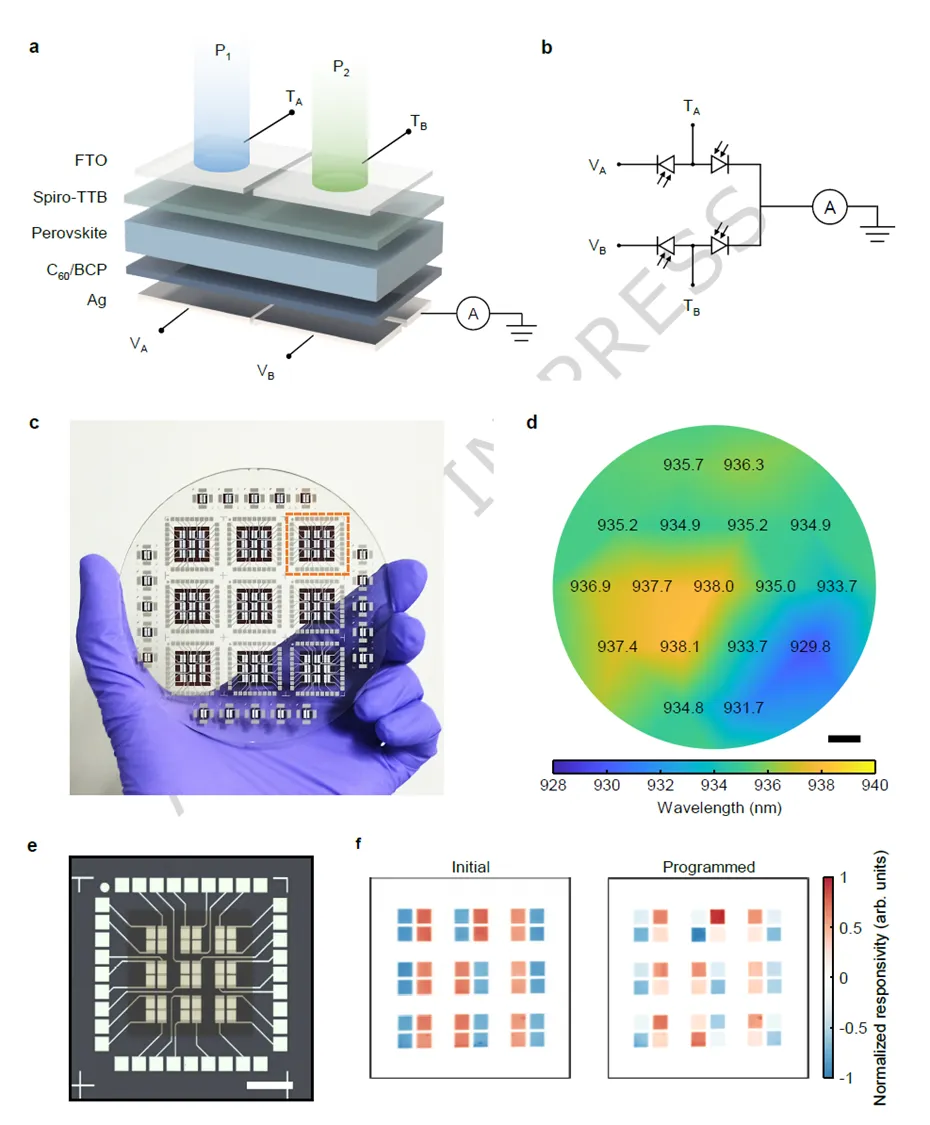

图3-扩展BPPU阵列的配置:图3展示了从单个BPPU扩展到晶圆级阵列的实现与可编程性。a图为扩展BPPU结构示意图:多个BPPU单元以行列形式排列,每个单元仍保持背对背双二极管结构。b图为等效电路图,每个BPPU的两个子二极管可通过外部偏压独立编程,实现响应度矩阵的任意配置。c图为4英寸晶圆上包含404个光电二极管(101个BPPU)的光学照片,表明全气相沉积工艺具有良好的大面积均匀性。d图为晶圆上17个不同位置处的钙钛矿薄膜发光峰位PL mapping,峰位一致性高,证明了组分梯度的均匀性。e图为6×6阵列的放大光学照片,标尺500 μm,展示出高密度集成的潜力。f图左侧为初始状态下6×6阵列的响应度矩阵(未经编程);右侧为通过分别对每个BPPU施加不同偏压后得到的“功能化”响应度矩阵,不同像素被编程为不同数值(从-1到+1),实现了任意卷积核的硬件配置。这一可扩展、可重构的阵列架构使得BPPU能够直接作为神经网络的第一个卷积层,执行图像预处理(如边缘检测、背景抑制)而无需数据传输。

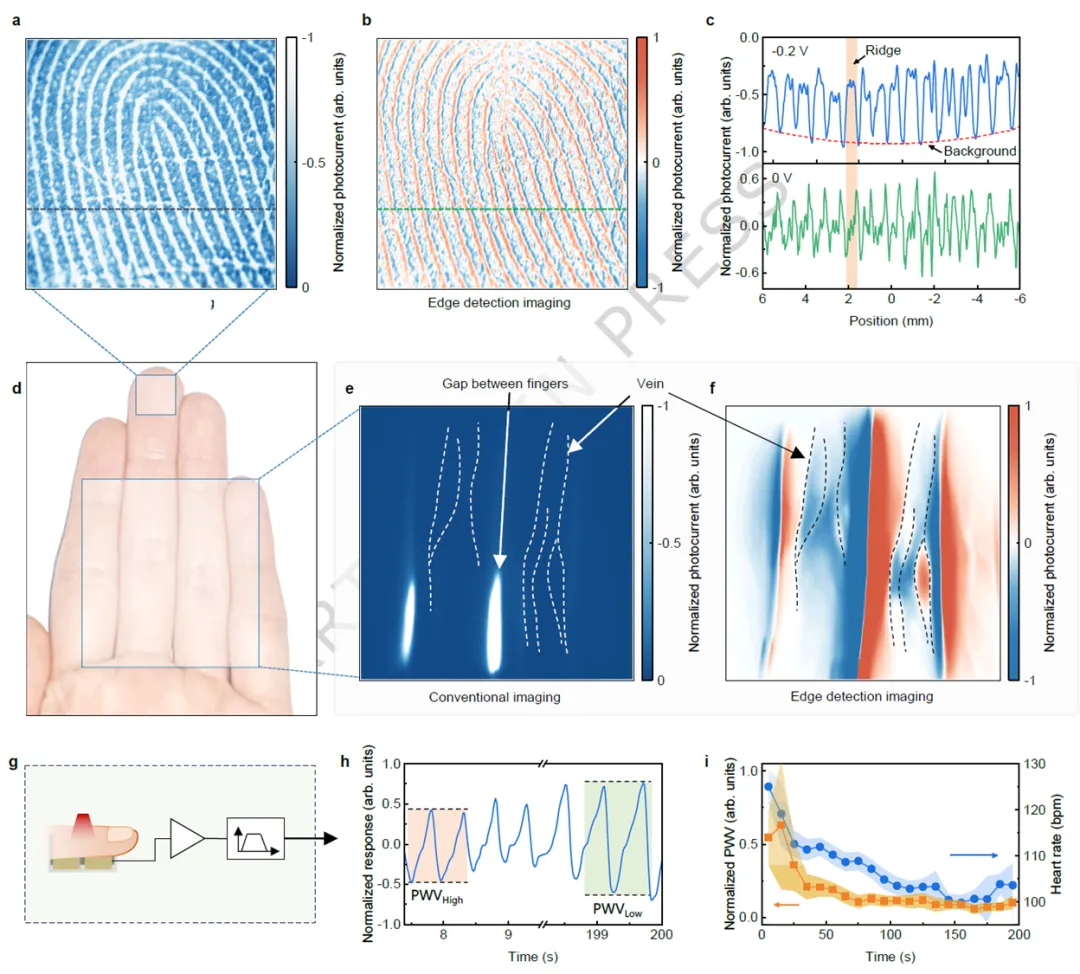

图4-传感器内成像与处理:图4演示了BPPU在生物特征提取和生理监测中的应用。a-c图为指纹成像:a图为常规成像模式(偏压-0.2 V,响应度矩阵[-1,0]),清晰分辨出脊-谷结构(间距200–400 μm)和汗孔(直径40–100 μm);b图为边缘检测模式(0 V偏压,差分响应度[-1,+1]),只保留脊的边界,背景被抑制;c图为横截面强度轮廓对比,边缘模式下信噪比提升101%,与数字Sobel或Laplacian算子处理结果有95.5%的一致性,且对比度更高。d-f图为近红外静脉成像:d图为手部照片,方框标示成像区域;e图为常规透射成像,手指间隙处信号饱和,静脉细节完全不可见;f图为边缘检测模式,由于血红蛋白在近红外波段的强吸收,静脉边界处产生急剧的强度变化,静脉网络清晰显现。这得益于BPPU的230 dB动态范围,避免了常规探测器在强背景下的饱和。g-i图为基于BPPU的脉搏波速度(PWV)测量:g图为测量原理,两个子二极管间距D=2.5 mm,同一脉搏波到达两个二极管的时间差ΔT = D/v,差分电流I_diff ∝ dP/dt · ΔT,从而I_diff与PWV成反比;h图为实测差分时间域信号,峰值随心率变化;i图为运动后恢复期间归一化PWV与心率同步下降的趋势,验证了BPPU可仅通过差分电流测量实现心血管健康监测,无需多传感器复杂处理。

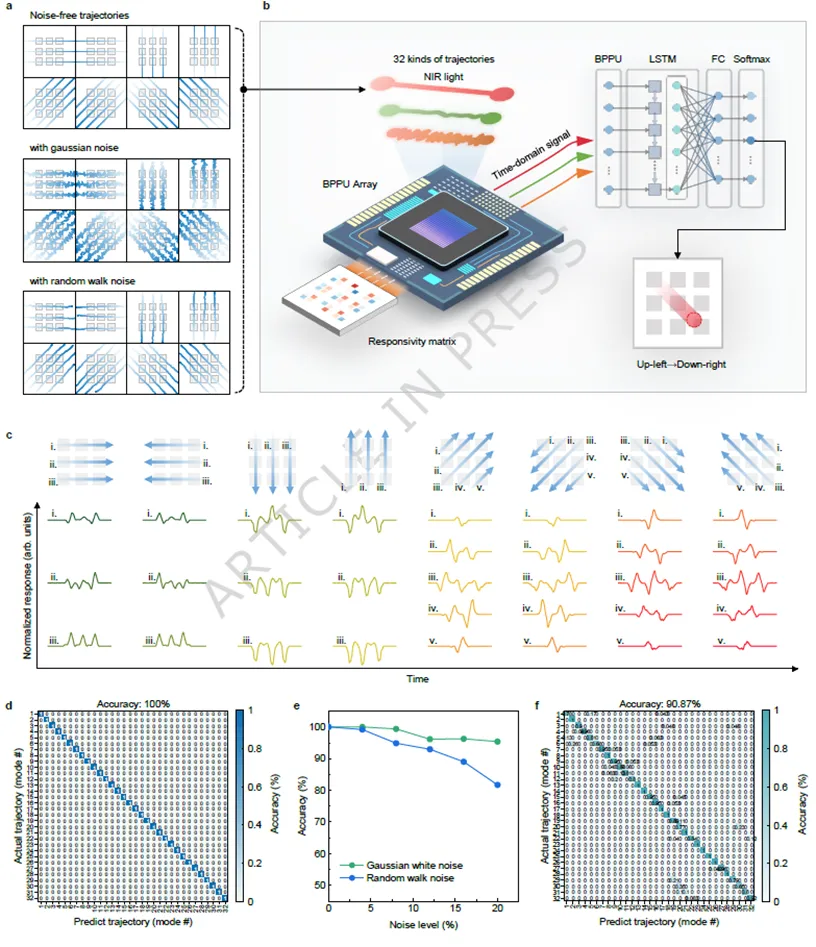

图5-鲁棒的运动轨迹识别:图5展示了基于6×6 BPPU阵列的动态运动轨迹识别系统。a图为32种待识别的轨迹类型:包括无噪声的直线(水平、垂直、对角及反向)以及叠加高斯噪声或随机游走噪声(噪声强度4%–20%)的轨迹,模拟了实际场景中的电子噪声、光子散粒噪声(高斯)以及机械漂移、基线漂移(随机游走)等干扰。b图为识别系统示意图:激光束按预设轨迹扫描BPPU阵列,每个像素的响应度通过电压预编程(见图3f右侧),阵列输出随时间变化的电流信号直接作为特征输入LSTM网络进行分类,省去了传统系统中的模数转换、数字滤波、光流计算等步骤。c图为所有无噪声轨迹对应的时域信号波形,不同轨迹产生独特的时间序列。d图为无噪声轨迹测试集的混淆矩阵,分类准确率100%。e图为不同噪声强度下的分类准确率:高斯噪声下20%强度时仍有95.32%准确率;随机游走噪声下20%强度时仍有81.71%准确率,展现了强鲁棒性。f图为综合所有噪声类型和强度训练后的测试集混淆矩阵,总体准确率90.87%。此外,得益于33 ns的响应速度,系统可检测的最高速度达7.6×10⁴ m/s,能够捕捉极快速运动。这些结果证明BPPU阵列不仅实现了传感器内计算,而且具备高精度、抗噪声、高速动态识别的能力。
【文献总结】
该研究通过全气相沉积策略,成功制备了梯度Pb-Sn合金钙钛矿异质结光电二极管,并基于此构建了双极可编程传感器内计算单元(BPPU)及其晶圆级阵列。核心创新与结论如下:(1)通过PbI₂自封装层有效抑制了Sn²⁺氧化,梯度能带结构形成内置电场,使器件在850 nm处零偏EQE达61.07%,并实现了超过700小时的操作稳定性;(2)背对背双二极管级联架构使等效电容减半,获得33 ns超快响应速度,同时噪声电流低至10⁻¹⁴ A/Hz⁰·⁵;(3)线性动态范围高达230 dB(13个数量级),可在强背景光下同时探测纳瓦级微弱信号,解决了传统探测器饱和或丢失弱信号的问题;(4)通过±0.2 V超低电压编程,单个BPPU可连续调节响应度(正/负/零),实现硬件级差分背景抑制、边缘检测等图像预处理功能;(5)6×6阵列结合LSTM网络,在强噪声干扰下仍能高准确率识别32种运动轨迹,验证了其抗噪高速动态视觉能力。该工作为开发低功耗、高动态、快响应的片上智能视觉系统提供了全新硬件平台,在自动驾驶、生物医学成像、工业检测等领域具有广阔应用前景。
文章信息:Zhan, Z., Lu, Y., Zheng, Y. et al. Extreme Illuminated Vision Processing with a Graded Alloyed Perovskite In-sensor Computing Network. Nat Commun (2026).
https://doi.org/10.1038/s41467-026-71638-y
