本期推介南京林业大学董友明副教授《有机-无机杂化改性大豆胶黏剂制备及其在三层结构刨花板中的应用》,现将论文摘要予以刊载,并附原文链接,供相关领域读者参考。
有机-无机杂化改性大豆胶黏剂制备及其在三层结构刨花板中的应用
曾国栋1,崔辰1,朱峰1,董友明1*,唐运表2,刘明2,李建章3
1.南京林业大学材料科学与工程学院;2.广西丰林木业集团股份有限公司;3.北京林业大学材料科学与技术学院

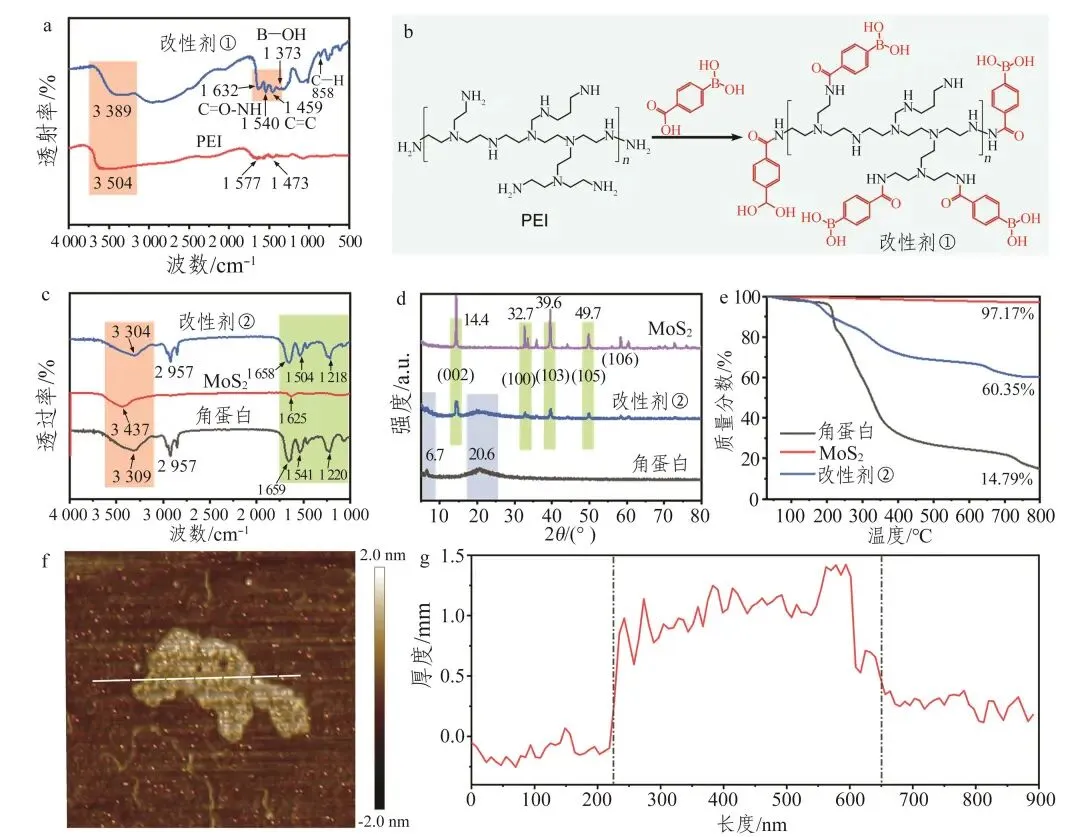

摘要:为了解决大豆胶黏剂耐水性差、易霉变,难以适应刨花板生产工艺的问题,通过二硫化钼纳米片与聚乙烯亚胺协同改性大豆胶黏剂,并将其应用于刨花板制备。结果表明,改性大豆胶黏剂的断面结构更加致密,耐水性提高,室温贮存20 d未发生霉变。制备的三层结构刨花板静曲强度(19.20 MPa)、弹性模量(2.77 GPa)、内胶合强度(0.73 MPa)、表面胶合强度(1.10 MPa)、2 h吸水厚度膨胀率(1.88%)等性能指标均满足GB/T 4897—2015《刨花板》关于P2型刨花板的要求,且防霉等级达到LY/T 2230—2013《人造板防霉性能评价》中1级要求。

关键词:大豆胶黏剂; 刨花板; 有机-无机杂化; 耐水性; 防霉性能; 力学性能
期刊简介
中国林业科学研究院木材工业研究所主办,报道木材材料科学及相关产品的研究和综述,CSCD(扩展库)、北大中文核心期刊、SCOPUS等数据库收录。双月刊。
联系方式
官 网:www.mckx.net
邮 箱:mckx@caf.ac.cn
电 话:010-62889419
关注我们
