κ-Ga₂O₃铁电性实验证实:通过PFM蝴蝶形振幅和相位回滞、P-E回线(P_r≈2.5 μC/cm²)及AIMD模拟,揭示极化翻转源于Ga沿[100]方向原子滑移(位移0.65 Å),而非施加电场方向([001])。

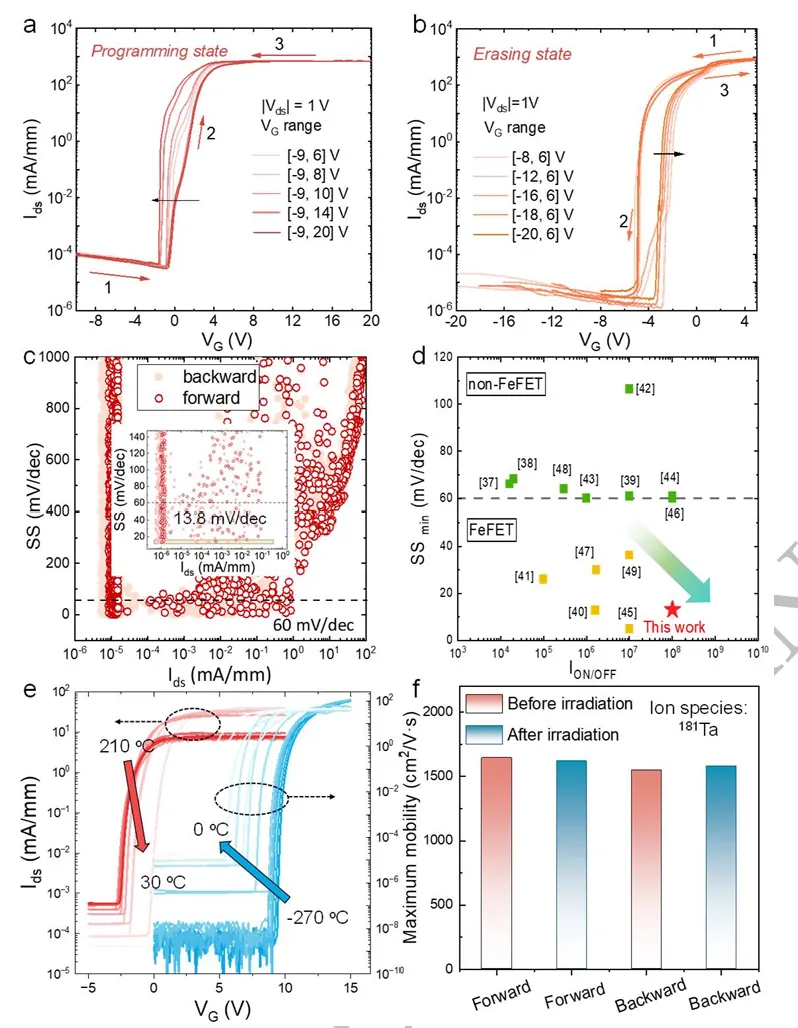

负电容与超陡亚阈值摆幅:Al₂O₃/κ-Ga₂O₃栅堆叠产生负电容效应,最小SS达13.8 mV/dec,平均SS 50 mV/dec,ON/OFF比~10⁸,突破玻尔兹曼极限。

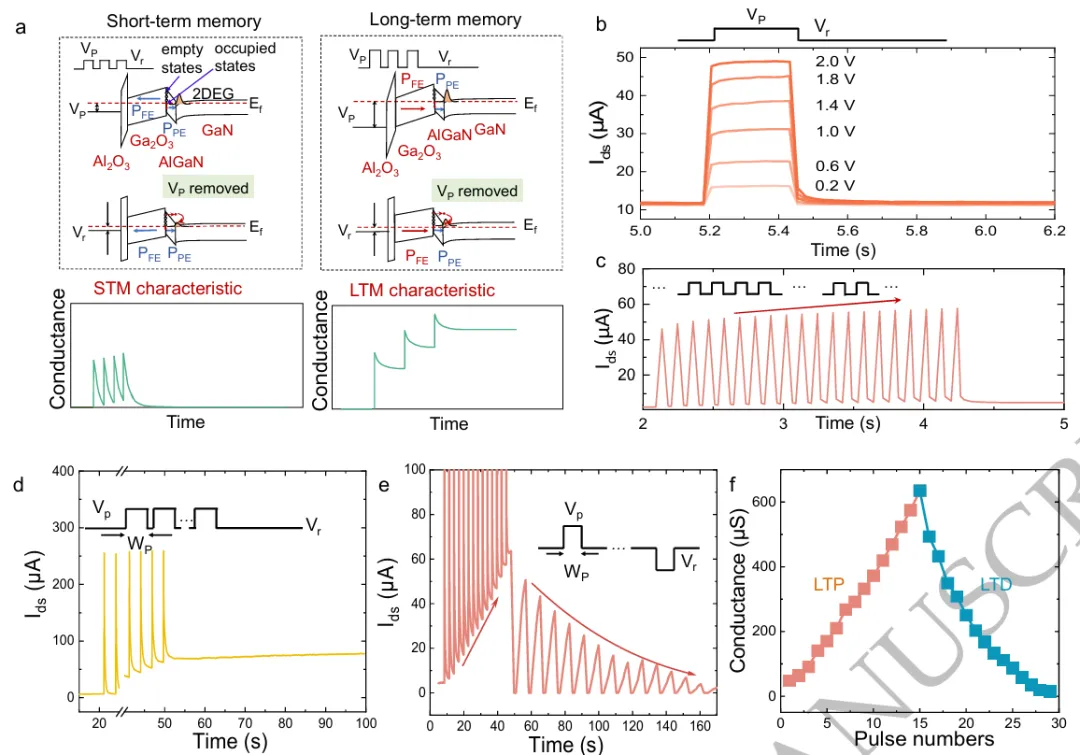

可重构存储行为:低栅压(<5 V,亚矫顽场)时界面电荷俘获/去俘获主导,实现短时记忆(STM),适配储层节点;高栅压(>20 V)时铁电翻转,实现长时记忆(LTM)和多级电导状态,用作读出层突触。
极端环境耐受性:器件在−270°C至210°C宽温区内转移特性稳定;经¹⁸¹Ta离子辐照(通量1×10⁴ rad/s,总剂量1×10⁷ rad)后,最大迁移率下降<11%,泄漏电流无明显增加。

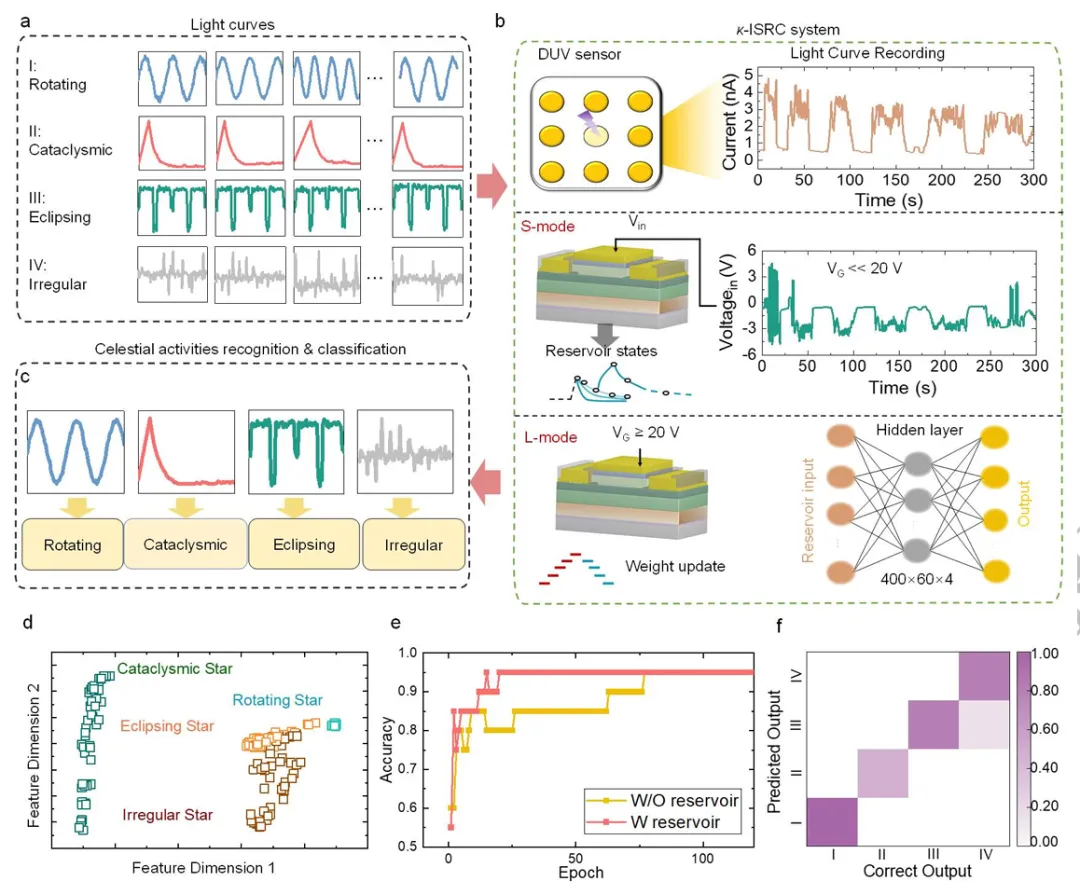

天体活动识别:DUV传感器(261 nm)将光变曲线转为电信号,经FeHEMT(STM模式)提取储层状态,再通过FeHEMT(LTM模式)三层神经网络分类,准确率达95%,收敛速度优于无储层对照。
器件制备:在SiC(0001)上MOCVD生长AlGaN/GaN异质结(25 nm Al₀.₂₅Ga₀.₇₅N / 2 μm GaN)。采用雾化学气相沉积(mist-CVD)选择性外延50 nm κ-Ga₂O₃(710°C,GaCl₃前驱体),再ALD沉积10 nm Al₂O₃,最后电子束蒸发Ni/Au栅电极。源漏欧姆接触为Ti/Al/Ni/Au,840°C快速热退火。
结构与物性表征:STEM、HRTEM、EDS分析界面与成分;XRD、AFM评估结晶质量和表面粗糙度;PFM测量铁电响应;P-E回线由铁电测试仪获得。
电学测试:Keithley 2636A/4200-SCS测量转移/输出特性、SS、存储行为。温度依赖性在液氮至210°C探针台测试。辐射实验:¹⁸¹Ta离子辐照,平均通量1×10⁴ rad/s,总剂量1×10⁷ rad。
理论计算:AIMD(CP2K,DFT,DZVP-MOLOPT-SR-GTH,2×2×2超胞,320原子,300 K NVT系综)施加0.26 V/nm沿[00-1]方向电场,模拟极化翻转路径和原子位移。

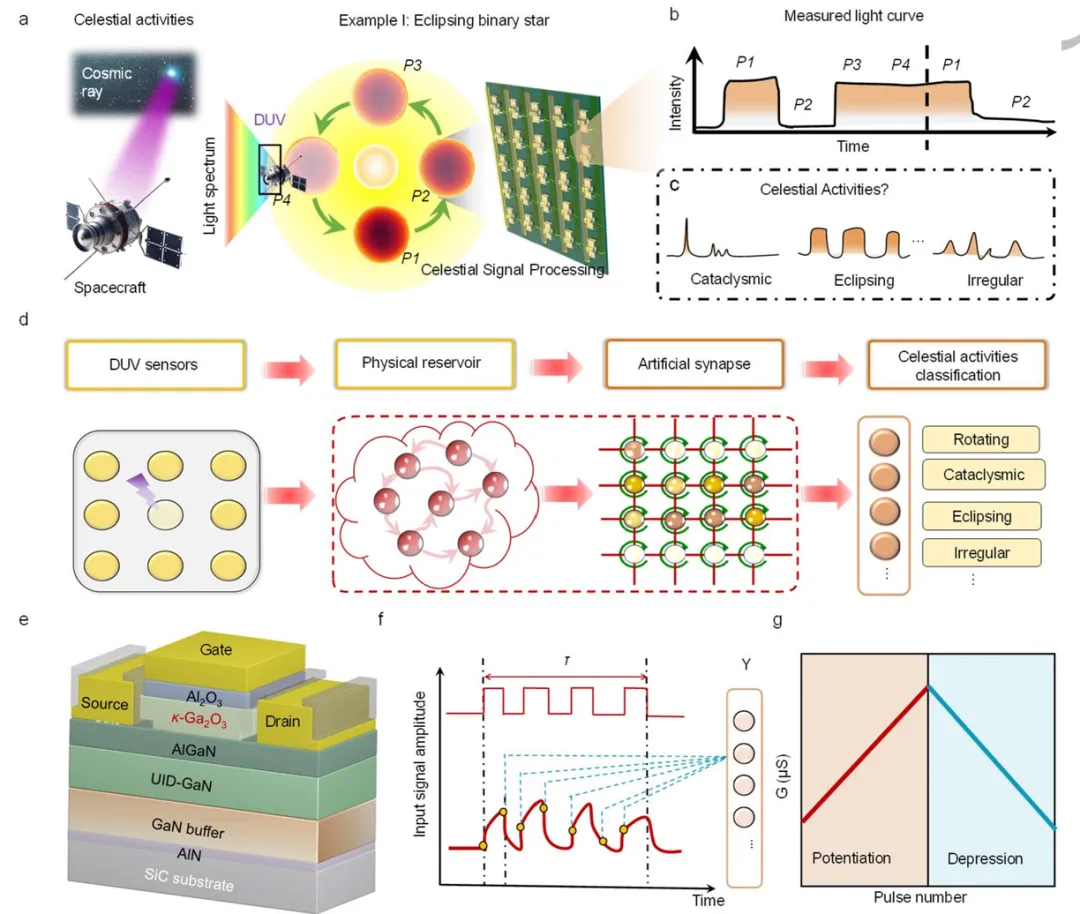

图1. 基于κ-Ga₂O₃的可重构传感器内储层计算(κ-ISRC)系统示意图。(a) 基于宇宙射线光变曲线的食双星系统探测与信号处理。(b) 食双星系统光变曲线示意图。(c) 不同天体活动代表性光变曲线。(d) κ-ISRC系统工作流程:从使用κ-Ga₂O₃深紫外传感器进行光探测,到通过FeHEMT储层和全连接神经网络输出层进行储层状态收集与标签推断。(e) κ-Ga₂O₃栅控FeHEMT结构示意图。(f) 施加方波脉冲时储层计算的时序动力学。(g) κ-Ga₂O₃栅控FeHEMT中突触权重更新示意图。

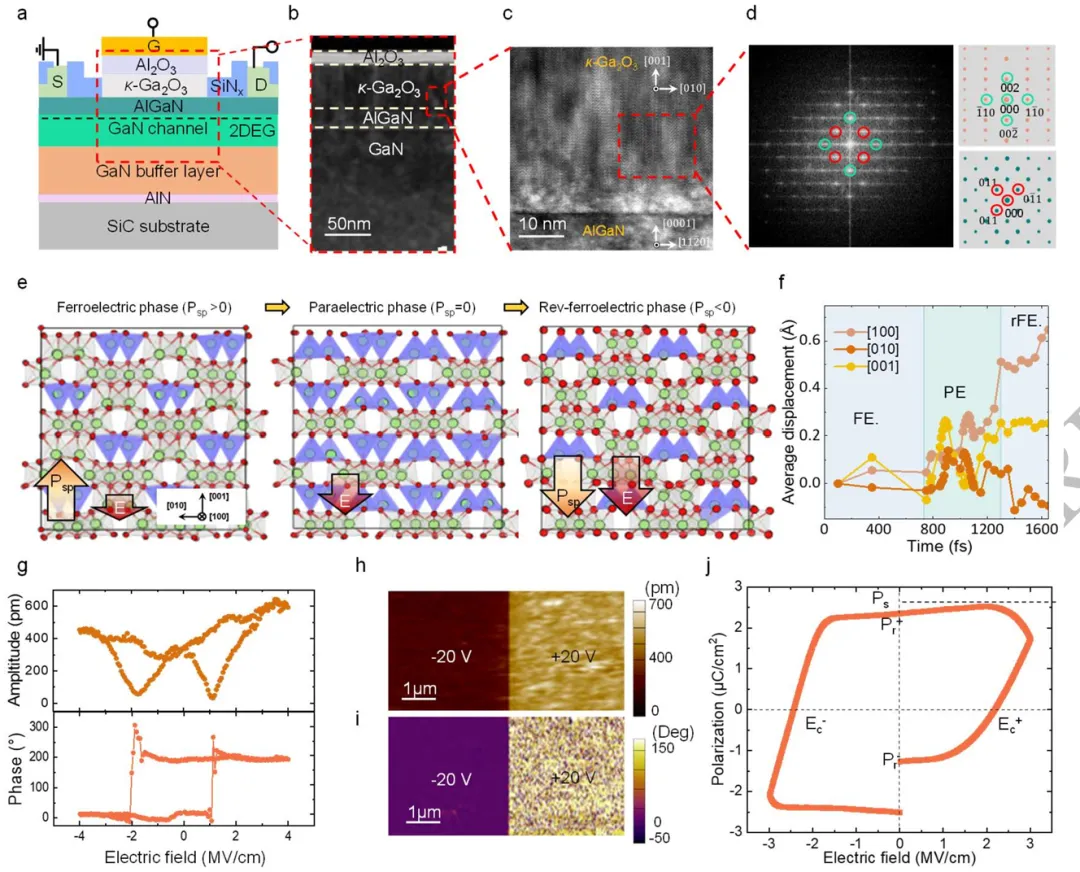

图2. κ-Ga₂O₃的结构表征和铁电极化特性及其在AlGaN/GaN异质结构上的集成。(a) κ-Ga₂O₃外延层上FeHEMT的栅极和沟道结构横截面示意图。(b) 栅极和沟道结构的横截面STEM图像。(c) κ-Ga₂O₃/AlGaN界面的HRTEM图像。(d) 电子衍射及κ-Ga₂O₃的模拟衍射花样,显示沿[100]和[110]方向的旋转畴。(e) AIMD模拟的κ-Ga₂O₃铁电翻转过程。(f) AIMD模拟期间沿三个晶轴的平均原子位移。(g) 振幅和相位的PFM磁滞回线,验证了κ-Ga₂O₃的铁电性。(h) 在±20 V顺序双向直流偏压下,κ-Ga₂O₃中面外极化的PFM振幅图和(i)相位图。(j) κ-Ga₂O₃电容器的极化-电场回线,其中P_r、P_S和E_c分别表示剩余极化强度、饱和极化强度和矫顽场。



参考文献:https://doi.org/10.1093/nsr/nwag362.
