01 文章信息
题目：The freeze–thaw resistance of bio-cement used for enhancing the stability of fractured rock masses: insight from ultradepth-of-field 3D microscopic observation and nano-indentation testing（用于增强裂隙岩体稳定性的生物水泥冻融耐久性：来自超景深三维显微观察与纳米压痕测试的认识）
期刊：Acta Geotechnica
作者：Qi-Chen Dai，Xiao-Hua Pan，Chao-Sheng Tang，Yong Zhang
通讯作者：Xiao-Hua Pan，Chao-Sheng Tang
DOI：10.1007/s11440-026-03052-z
关键词：MICP；生物水泥；岩石裂隙胶结；冻融循环；裂隙岩体稳定性；三阶段注入；剪切强度；超景深三维显微观察；纳米压痕；碳酸钙晶体劣化
02 摘要速读
研究什么？这篇文章研究 MICP 生物水泥胶结岩石裂隙后，在冻融循环条件下能否保持力学稳定性。核心问题是：寒区裂隙岩体中，生物矿化形成的 CaCO₃ 胶结体会如何劣化，哪些注入参数会影响其抗冻融能力。
用什么方法？作者采用三阶段 TS-MICP 注入策略制备花岗岩裂隙模型和石英玻璃透明裂隙模型，并设置 0、5、10 次冻融循环。宏观上通过 P 波波速、直接剪切、质量损失、Ca²⁺ 溶出和 pH 测试评价劣化程度；微观上结合超景深三维显微观察、XRD 和纳米压痕分析晶体破坏与力学参数衰减。
主要结果？冻融循环显著降低生物胶结裂隙的剪切强度，5 次和 10 次冻融后裂隙模型强度分别下降 46.5% 和 49.5%。较大裂隙开度和较高细菌浓度会加剧劣化；2× 细菌浓度模型的冻融退化程度低于 3× 和 5× 模型。微观上，冰晶在沉淀层界面和孔隙中生长膨胀，破坏 CaCO₃ 晶体间胶结并诱发裂纹扩展和晶体剥落。
研究意义？该研究的价值在于把 MICP 裂隙修复从“能否胶结”推进到“寒区服役后能否保持胶结”。对于寒区边坡、地下储库、岩体裂隙封堵和低温环境下 MICP 工程应用，文章提示必须关注沉淀分层、晶型、裂隙开度和注入浓度对长期耐久性的影响。
03 核心看点
1）这篇文章关注的是 MICP 裂隙胶结的服役耐久性，而不是单次修复效果。已有 MICP 裂隙修复研究多强调强度提高和渗透性降低，但寒区工程真正面对的是反复冻融后的结构保持问题。裂隙中的 CaCO₃ 并不是均质块体，而是在多轮注入、重力沉降和反应前沿控制下形成具有层状界面的生物水泥。冻融循环首先攻击这些弱界面，再通过冰晶膨胀放大微裂纹。因此，寒区 MICP 应用不能只追求初始沉淀量和初始强度，还必须评价沉淀结构是否抗冻融。
2）低浓度并不一定意味着低效果，反而可能带来更好的抗冻融稳定性。文章显示，高细菌浓度会提高局部沉淀效率，但也更容易形成较厚沉淀层和明显层间界面。这些界面在饱水冻融条件下成为冰晶成核和扩展位置，导致层间开裂、晶体剥落和界面脱粘。相比之下，2× 细菌浓度虽然沉淀层较薄，但层间弱面较小，冻融后的强度保持更好。这对工程设计有直接启示：MICP 注入参数不是越浓越好，耐久性约束下应优先控制沉淀均匀性和层间缺陷。
3）冻融损伤的本质是“层间界面—晶体胶结—岩石界面”的连续破坏。宏观剪切强度下降、P 波波速降低、质量损失和 Ca²⁺ 溶出，最终都对应到微观结构变化。冻融过程中，沉淀层界面和孔隙中的水结冰膨胀，优先破坏 CaCO₃ 晶体间的胶结关系；随着循环增加，裂纹在晶体内部和晶体之间扩展，部分球霰石晶体和硬壳层剥落，并进一步削弱岩石—CaCO₃ 界面。纳米压痕结果说明，硬度、弹性模量和断裂韧性均随冻融劣化而下降，证明这种损伤不是表面现象，而是胶结材料本体力学性能的退化。
04 关键图表

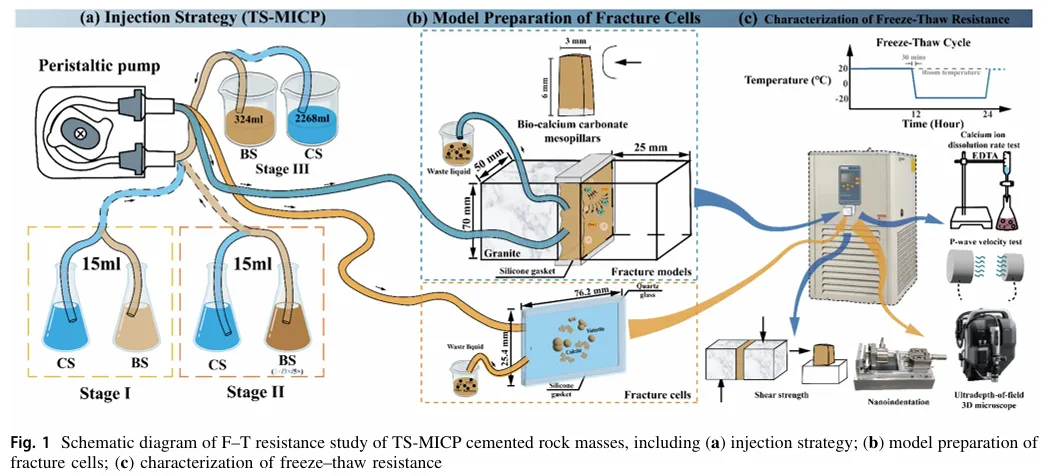

图1｜TS-MICP 裂隙胶结与冻融耐久性测试流程
这张图展示了文章的整体试验框架，包括三阶段 MICP 注入策略、花岗岩/石英玻璃裂隙模型制备，以及冻融后 P 波波速、剪切强度、Ca²⁺ 溶出、超景深三维显微观察和纳米压痕测试。它把“注入工艺—裂隙胶结—冻融劣化—多尺度表征”串联到同一研究链条中，是理解全文设计的关键图。
它支持的核心判断是：这篇文章并非单纯比较冻融前后强度，而是试图建立从注入策略到沉淀分层、再到冻融损伤和力学退化的因果链。其证据边界在于：试验采用人工裂隙模型和有限冻融次数，能够揭示机制，但仍不能完全代表天然裂隙网络、复杂应力场和长期多年冻融环境。

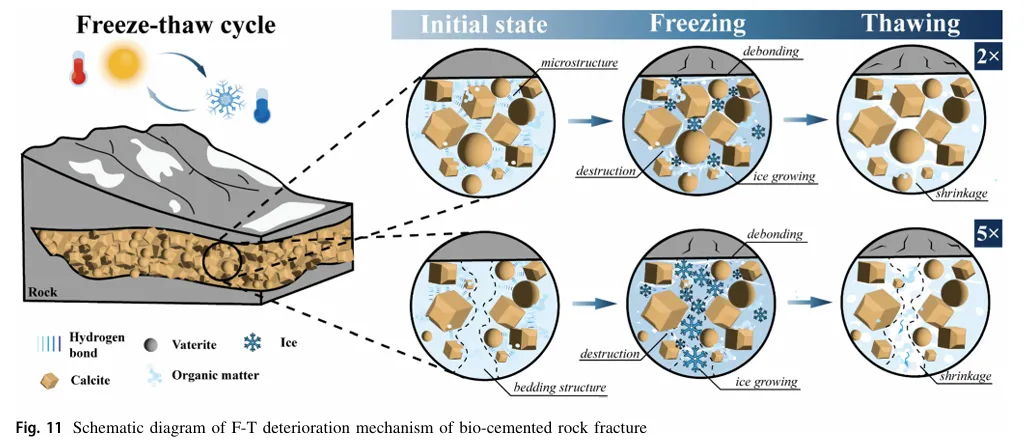

图11｜生物胶结岩石裂隙的冻融劣化机制
这张图概括了生物水泥在冻融循环下的损伤路径：初始状态下，CaCO₃ 在裂隙内形成胶结层并提供较高剪切强度；冻融过程中，层间界面和孔隙中的水结冰膨胀，冰晶生长破坏晶体间胶结；随后裂纹扩展、晶体剥落、Ca²⁺ 溶出增加，最终使破坏模式由 CaCO₃ 内部破坏转向岩石—生物水泥界面破坏。
它支持的核心判断是：冻融劣化的关键控制点不是单一 CaCO₃ 含量，而是沉淀层结构、晶体类型、层间含水空间和岩石界面结合共同作用。其局限在于：该机制主要来自 0–10 次冻融循环和特定 TS-MICP 参数下的观察，后续仍需要更长周期、更低温度梯度、不同岩性和天然裂隙粗糙度条件下的验证。
版权声明
本文为个人文献学习与学术交流笔记，基于公开发表论文进行非商业性解读。原文版权归作者及出版方所有，如有侵权请联系删除。本文观点仅代表个人理解，不构成对原论文结论的完整替代。
