南京大学JACS:ORR 催化剂“自我打鸡血”!用“分子蹦床”把 Pt 用量砍到 0.1 mg cm⁻²,功率却飙到 2.07 W cm⁻²

研究背景

1. 燃料电池的“阿喀琉斯之踵”

质子交换膜燃料电池（PEMFC）被誉为终极氢能转换器，但其阴极氧还原反应（ORR）动力学慢 6 个数量级，必须依赖 Pt 基催化剂。美国能源部（DOE）2025 技术路线图给出两道“生死线”：

- 质量活性（MA）≥ 0.44 A mgPt⁻¹（@0.9 V）

- 额定功率下 Pt 载量 ≤ 0.125 mg cm⁻²

目前市面最成熟的 PtCo/C 催化剂，MA 仅 0.3–0.4 A mgPt⁻¹，30 000 圈加速衰减后活性腰斩，功率密度止步 1.4–1.5 W cm⁻²。降 Pt 与提活成为“跷跷板”，传统“电子结构调控”已摸到天花板。

2. 线性标度关系——催化界的“能量守恒魔咒”

ORR 五步基元反应中，O₂ 吸附（放热）与 OH* 脱附（吸热）始终被 ΔG(OOH*)≈ΔG(OH*)+0.83 eV 的线性关系锁死：

- 吸附太强 → OH* 难脱附，活性位“毒死”；

- 吸附太弱 → O–O 键不断，反应路径“断档”。

如何“同时”优化放热与吸热步骤？静态策略无解，必须引入“动态能量管理”。

研究内容

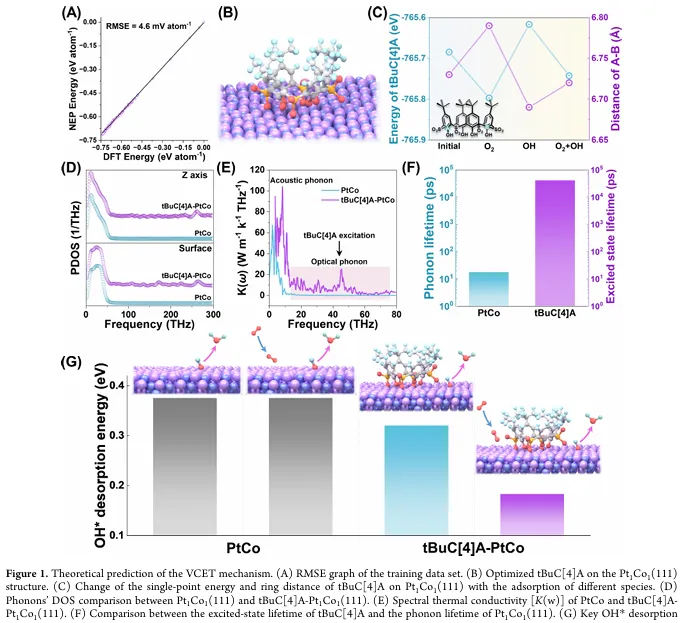

1. 概念提出：振动耦合能量转移（VCET）

团队首次提出“吸附-激振-脱附”三步曲：

- ① O₂ 在 PtCo 表面放热吸附（−0.956 eV），瞬间激发表面声子；

- ② 声子与锚定的柔性分子 tBuC[4]A（叔丁基磺酰基杯[4]芳烃）发生共振，能量以“分子振动”形式被“锁”住（储存寿命 4.1×10⁴ ps，比表面声子长 4 个量级）；

- ③ 当 OH* 需要脱附时，tBuC[4]A“释放”储存的 0.126 eV 振动势能，直接补偿脱附能垒，实现“ adsorption spurs desorption”。

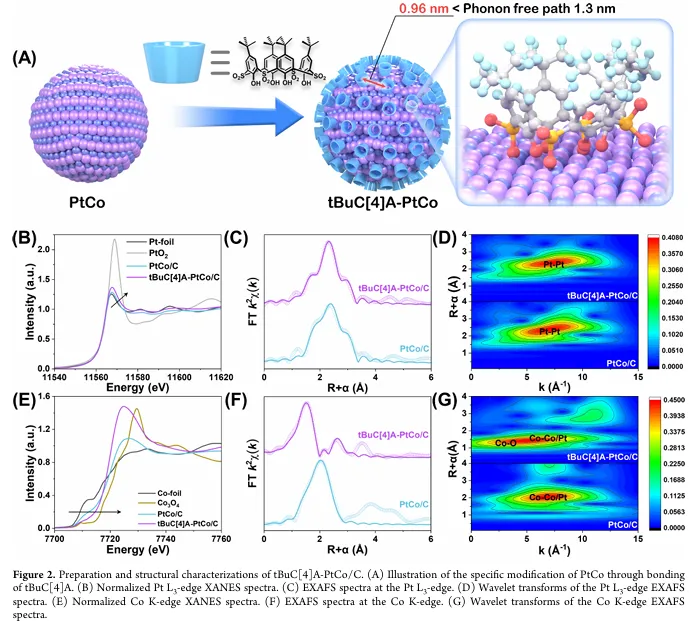

2. 材料与界面设计

- 催化剂：PtCo 纳米颗粒（~3.5 nm）/炭黑，Pt:Co≈1:1，晶面 Pt₁Co₁(111)。

- 修饰分子：tBuC[4]A，0.96 nm 间距（低于表面声子平均自由程 1.3 nm），确保“点对点”能量传递。

- 锚定方式：杯芳烃羟基去质子化→与 Co 位点配位，磺酰基辅助固定，对 Pt 活性中心“零遮挡”。

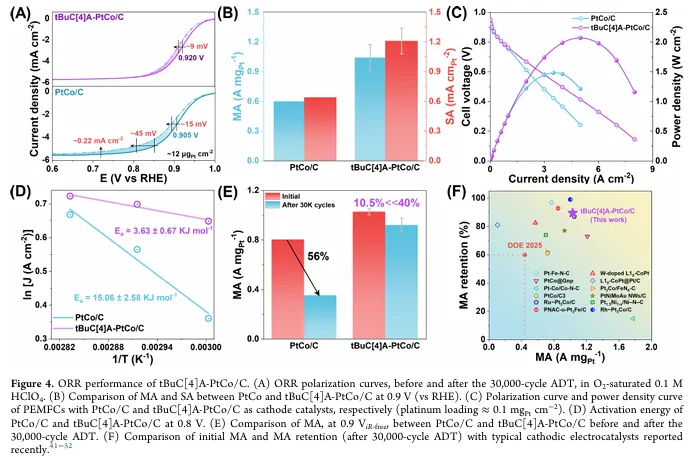

3. 催化活性——一串刷新纪录的硬核数字

（1）旋转圆盘电极（RDE，0.1 M HClO₄，25 °C）

- 半波电位 E₁/₂ = 0.920 V，比商业 PtCo/C 提升 15 mV；

- 质量活性 MA = 1.03 A mgPt⁻¹（@0.9 V），是 DOE 目标（0.44 A mgPt⁻¹）的 2.3 倍；

- 30 000 圈方波 ADT 后，MA 保留 89.5%，活性损失仅 10.5%，而 PtCo/C 损失 56%。

（2）质子交换膜燃料电池（MEA，Pt 载量 0.1 mg cm⁻²，80 °C，H₂/O₂，2 bar）

- 峰值功率密度 2.07 W cm⁻²，比 PtCo/C（1.48 W cm⁻²）提高 40%；

- 额定 0.8 V 下电流密度 0.68 A cm⁻²，提升 46%；

- 活化能 Ea 从 15.06 降至 3.63 kJ mol⁻¹，与 DFT 计算的 OH* 脱附能垒下降 51%（0.375→0.183 eV）高度一致。

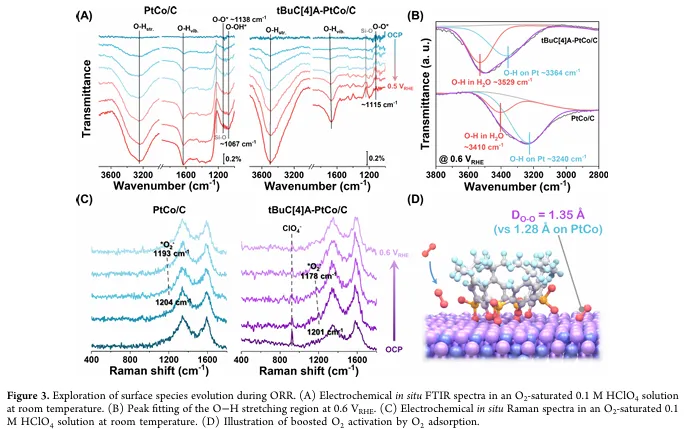

（3）微观动力学

- 在 0.9–0.7 V 实用电位窗口，VCET 机制额外清除 30–40% 表面 OH*，TOF 提升 3.1–3.5 倍；

- 电荷转移电阻 Rct 仅为 PtCo/C 的 28.3%，反应速率常数 k⁰ 提高 2.6 倍。

4. 稳定性“双保险”

- 粒子尺度：30 000 圈后平均粒径 3.5±0.9 nm，无团聚；

- 金属溶出：Co 溶出率 6%（PtCo/C 高达 54%）；

- 膜健康：tBuC[4]A 捕获游离 Co²⁺，100 h 浸泡实验 PEM 内 Co 渗透率降低 95%；

- 自由基铠甲：磺酰基杯芳烃可猝灭 ¹O₂ 与 ·O₂⁻，100 h 80 °C 氧化环境分子结构不变。

工作创新点

1. 范式创新——从“静态调电子”到“动态管能量”

首次把“表面物理-分子振动-化学反应”时空耦合，用“声子→分子振动→表面反应”的延迟能量通道，绕过线性标度关系，实现放热与吸热步骤“双赢”。

2. 分子工程——给催化剂装“分子蹦床”

tBuC[4]A 兼具“柔性+低频振动+Co 锚定”三重属性，储存寿命 4.1×10⁴ ps，能量利用效率 13.2%，为已知最高值；且 0.96 nm 间距落在表面声子平均自由程内，确保“点对点”投送。

3. 活性纪录——0.1 mg cm⁻² 载量即达 2 W 级功率

MA 1.03 A mgPt⁻¹、峰值功率 2.07 W cm⁻² 双双刷新 PtCo 体系纪录；首次在“超低 Pt”区间实现 DOE 目标 2 倍以上的性能冗余，为 2025 堆栈成本 ≤ 30 $ kW⁻¹ 提供关键材料路径。

4. 系统级保护——一颗分子，护住整片 MEA

tBuC[4]A 既抑制粒子长大，又拦截 Co²⁺ 污染质子膜，降低氧传输阻力 35%，实现“催化剂-膜-电极”三位一体延寿，30 000 圈后 MEA 性能衰减 < 5%。

原文信息

Chenjia Liang, Jun Yao, Xiaoxia Hou, Liang Li, NingZe Gao, Haoyu Lu, Ruiyao Zhao, Xiangke Guo, Nianhua Xue, Luming Peng, Xuefeng Guo, Yan Zhu, and Weiping Ding, Dynamic Vibration-Coupled Energy Transfer for Boosting ORR Catalysts in Fuel Cells, Journal of the American Chemical Society, DOI: 10.1021/jacs.5c15936, https://doi.org/10.1021/jacs.5c15936

声明：本文内容用于科研进展分享，详细内容请参考原文，如有侵权，请联系后台小编删除。
