光子芯片上“捏”出任意形状的拓扑光波
你有没有想过，光也可以像橡皮泥一样被“捏”成任意形状？更神奇的是，这种被精心塑造的光波还能保持拓扑保护——即使芯片有缺陷，它也能稳定传播而不散失。这一看似科幻的设想，如今已被南京大学宋万鸽副教授、李涛教授与香港大学张霜教授团队变为现实。他们在《自然·通讯》（Nature Communications）发表的最新研究，提出了一种结合人工规范场与人工神经网络的通用方法，首次在硅光子芯片上实现了对拓扑光模式轮廓的灵活定制。
什么是“拓扑光模式”？为什么它很重要？
在光子芯片中，光通常沿着波导传播。但当材料具有特殊的“拓扑性质”时，光会以一种特殊方式局域在两种不同拓扑相的边界上——这就是拓扑边缘态。它的最大优势是鲁棒性：即使波导有弯曲、杂质或制造误差，光也不会泄露或散射，非常适合高稳定性光通信和集成光路。
然而，传统拓扑态有个“硬伤”：它总是指数局域在边界附近，只占整个芯片空间的一小部分。就像一条只能贴着墙走的走廊，无法利用房间中央的空间。这极大限制了其在激光器、传感器或多通道信息处理中的应用潜力。
如何让拓扑光“走出边界”，自由延展？
研究团队的核心突破在于引入三类人工规范场（Artificial Gauge Fields, AGFs）： - 标量势（调控相位） - 矢量势（模拟磁场效应） - 虚规范势（调控损耗/增益）
这些“场”并非真实存在，而是通过精密设计波导的宽度、弯曲程度和损耗分布来实现的。它们共同作用，改变了光子在晶格中的有效“能量景观”，从而调控拓扑模式的耗散特性。
关键一步来了：团队发现，通过调节这些规范场的参数，可以让拓扑模式的损耗低于体态模式（bulk modes）。这打破了传统认知——通常认为拓扑态必须局域才能与体态分离。在这里，拓扑态反而可以从边界扩展到整个芯片，变成完全非局域的！
AI助力：一键生成“想要的光形”
但如何精确控制这些参数，让光变成心形、方形甚至字母“N”？手动调参几乎不可能。于是，研究者引入了人工神经网络（ANN）。

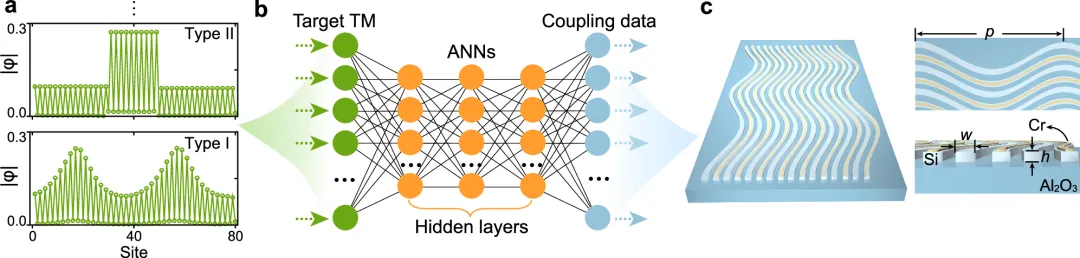

他们预先训练一个神经网络模型，输入目标光强分布（比如一个笑脸轮廓），模型就能自动输出对应的波导耦合参数和规范场配置。实验中，他们在硅光子芯片上成功实现了多种定制化拓扑模式（见下图），且这些模式依然严格位于能隙中，与体态完全隔离，同时损耗极低。
（示意图：通过AGF+ANN设计的多种拓扑模式轮廓，实验与模拟高度吻合）
为什么这项技术意义重大？
首先，它打破了拓扑态必须局域的传统范式，证明拓扑保护与空间延展性可以兼得。其次，该方法具有通用性——不仅适用于光子系统，还可推广到声学、冷原子甚至电子体系。
在应用层面，这意味着未来我们可以设计： - 高功率拓扑激光器：光场覆盖更大面积，提升输出效率； - 多模信息编码芯片：不同形状的拓扑态携带独立信息，实现并行传输； - 抗干扰量子光源：在复杂环境中稳定发射单光子。
正如论文所展示的，这一切已在标准硅光子平台上验证，具备与现有CMOS工艺兼容的潜力，为下一代集成光子器件铺平了道路。
结语：光，从此有了“可编程”的形态
过去，我们只能被动接受自然形成的光场分布；现在，借助人工规范场与人工智能，我们终于可以主动设计光的“形状”，同时保留其最珍贵的拓扑鲁棒性。
这项研究不仅是一次技术突破，更开启了一个新范式：拓扑物理 + 智能设计 = 可定制功能态。未来，或许每一块光子芯片都能根据任务需求，“生长”出最适合的光场结构。
如果让你设计一种拓扑光模式，你会把它捏成什么形状？欢迎在评论区留言分享你的创意！
📚 参考文献
Zhiyuan Lin, Jian Li, Wange Song, Xueyun Li, Haoran Xin, Xian Long, et al. Artificial gauge fields for sculpting topological modes on photonic chips. Nat. Commun., 2026. DOI: https://doi.org/10.1038/s41467-026-71402-2.
