南京林业大学朱剑刚教授 | 不同温湿度条件养护处理对氯氧镁无机胶合板性能的影响

不同温湿度条件养护处理对氯氧镁无机胶合板性能的影响

束方荣¹，朱剑刚¹*，沈云芳²，桂成胜²

1.南京林业大学家居与工业设计学院；2.浙江升华云峰新材股份有限公司

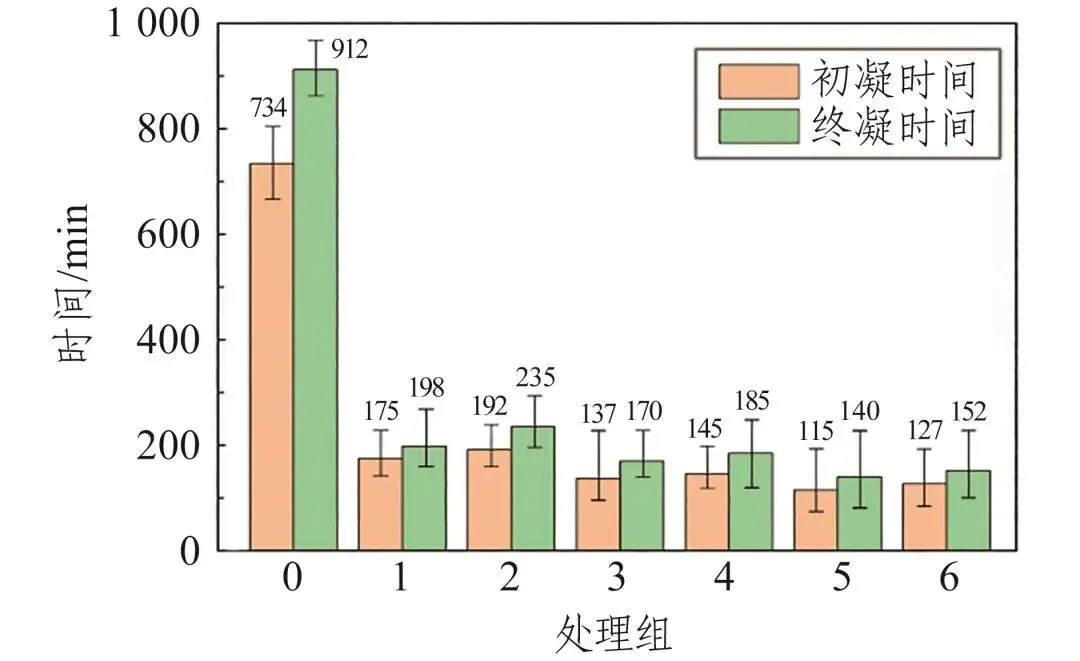

摘要：养护处理通过调控环境的温湿度条件，能够优化氯氧镁胶黏剂的固化进程，进而改善无机胶合板的微观结构及综合性能。以杉木（Cunninghamia lanceolata）单板为基材，氯氧镁胶黏剂为胶接材料，通过调控养护处理的温湿度条件，研究不同温湿度条件对氯氧镁胶黏剂固化时间、微观结构和胶合板性能的影响。结果表明：适宜温湿度通过促进518相（5 Mg（OH）₂·MgCl₂·8H₂O）晶体定向生长，抑制Mg（OH）₂生成，显著提升胶黏剂交联密度。在70 ℃、30%相对湿度条件下，氯氧镁胶黏剂中518相晶体含量达到峰值，胶合板内部形成致密有序的微观结构，其静曲强度提升至54 MPa，弹性模量增至7 407 MPa，相比常温条件养护的对照样分别提升44.8%和39.1%；Ⅲ类胶合强度达0.98 MPa，浸渍剥离长度降至12 mm，符合GB/T 9846—2015《普通胶合板》要求。研究提出的优化温湿度条件可显著缩短氯氧镁胶黏剂的固化进程，提升氯氧镁无机胶合板的性能，为其工业化生产提供关键工艺参数。
