构网型变流器，三个字，三套逻辑。
国电南京的邹宇从35页PPT里拿出来的是"怎么用"——多场景构网控制技术的工程方案。武汉理工的黄云辉副教授，22页报告讲"为什么稳"：稳定性机理的学术解构。天津大学的朱介北教授，15页PPT谈"好不好"：性能评估和提升的度量方法。
三份PDF，三个维度。同一条技术路线，三家给出的答案完全不同。不是谁对谁错，是各自站在了不同的段位上。国电南京关心的是场景落地，武汉理工关心的是数学模型能解释到什么程度，天津大学关心的是性能能不能被量化考核。
国电南京：工程派构网解法，从原理到场景全链覆盖
国电南京的构网控制研究，开篇就亮明立场：构网技术不是实验室玩具，是要在新型电力系统里撑起场子的东西。
报告从构网原理讲起，把构网型电源对标理想电压源，核心指标拆成四个：频率电压响应快、自同步、无限扩容、短路容量大。邹宇特意说明不把惯量和阻尼作为核心指标："只有虚拟同步机控制模式才有惯量和阻尼概念，不适用于所有构网控制模式。"这句话直接把圈内争议最大的"VSG才是构网"的观点否了。惯量和阻尼只是频率响应过程中的过渡状态，秒级的惯量时间常数在某些场景下反而有害。
从原理到工程，PPT展现了三个应用场景。场景一是大规模新能源基地。沙戈荒大基地中火电占比只有30%左右，特高压直流换相失败是最严重威胁。国电南京的解法是构网电源抑制宽频振荡，3倍过载能力基本应对暂态过电压。但PPT也承认，现有构网变流器电压、频率响应时间在100ms以上，"对暂态稳定支撑作用有限"。改进方向是取消电流内环，采用直接电压控制，实现几乎瞬时的电压响应。
场景二是源网荷储区域电网。总体容量大、电压等级最高220kV，但缺少同步机。核心矛盾是离网运行时频率波动大。国电南京的建议很务实：要么直接用下垂控制，不再模拟同步机惯量；要么保留惯量环节但弱化概念，通过参数优化提高一次调频响应时间。场景三是微电网及分布式应用，构网电源的短板暴露得更明显：过载能力有限，大故障下可能直接停机。国电南京的解法是把构网储能部署在重要负荷附近，甚至采用串接馈线拓扑来提高供电可靠性。

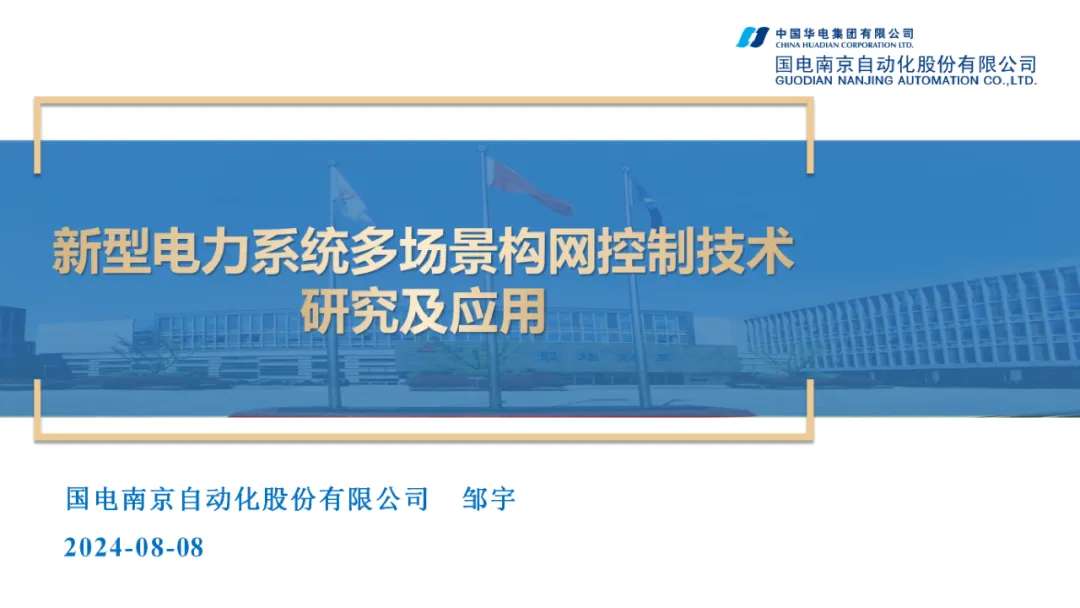

▲ 国电南京PPT封面页，新型电力系统多场景构网控制技术研究及应用主题

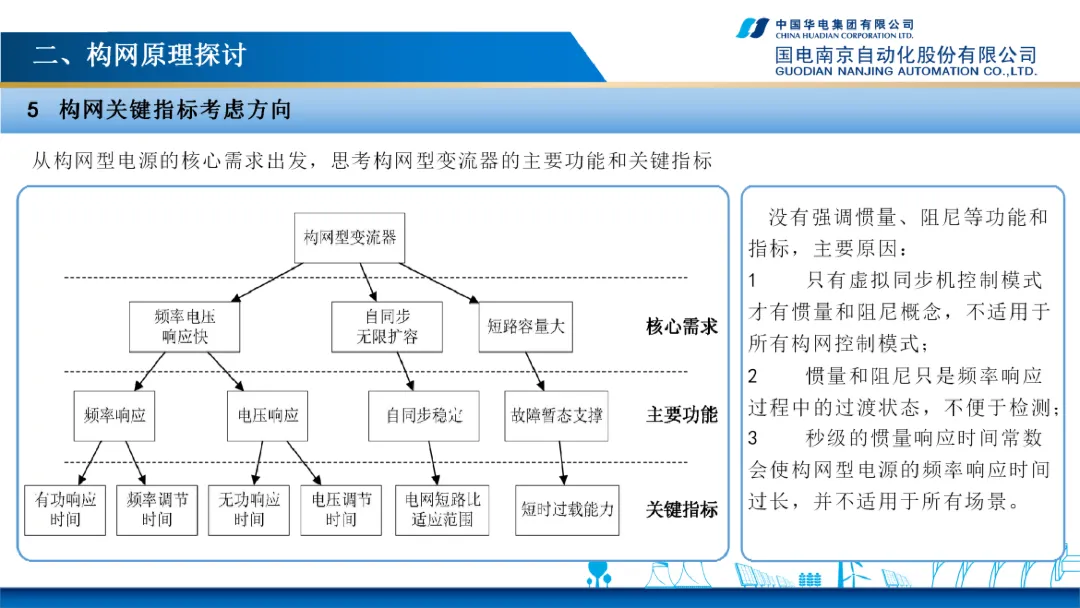

▲ 第15页构网关键指标体系图，频率响应、电压响应、自同步、短路容量四大核心指标

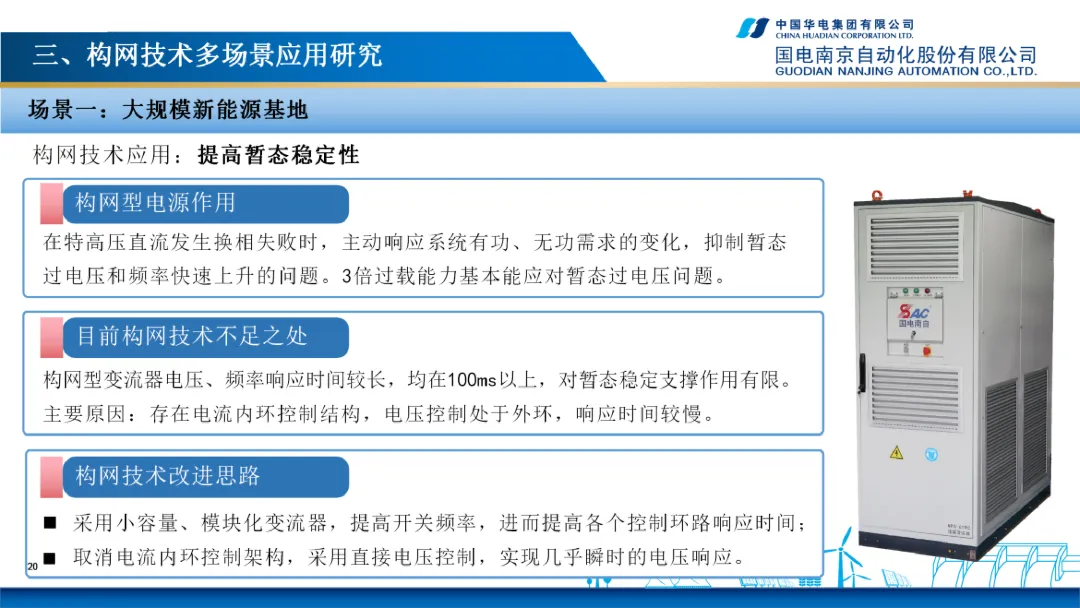

▲ 第20页暂态稳定性示意图，特高压直流换相失败时构网电源主动响应抑制暂态过电压
武汉理工：学术派稳定性密码
如果说国电南京在讲"做什么"，那武汉理工的黄云辉团队在讲"为什么"。
黄云辉23页PPT的核心贡献是构网型变流器单机系统的动力学建模。他把构网变流器简化为二阶动力学模型，阻尼分量、恢复分量、惯性系数全要素纳入。建完模以后做的事跟工程派不一样：不急着找场景，而是追根溯源地问，什么条件下会失稳。
结论很有意思。低电网阻抗下，端电压控制环会引入显著的负附加阻尼，这是构网型变流器在强电网下反而容易失稳的根本原因。换个说法，跟网型变流器怕弱电网（锁相环跟不上），构网型变流器怕强电网（阻抗太小，两电压源硬耦合）。黄云辉定性说了一句："刚与柔，主动与被动，领导与跟随，相得益彰，相互补充。"
武汉理工的研究进一步揭示，稳定性不是由单一控制环决定的。锁相环不是跟网型变流器同步稳定的必要条件，功率同步环也不是构网型变流器同步稳定的必要条件。稳定性是各控制环路共同作用在内电势上的表征结果。这意味着行业里热衷讨论的"锁相环要不要取消""电流内环要不要保留"，在动力学层面都不构成本质问题。
面对"强网失稳"悖论，武汉理工的优化方案是虚拟母线电压控制：把并网电压采集点向变流器方向移动，等效增加并网阻抗。每个补偿系数k对应一组优化效果，半实物仿真显示补偿系数0.8的效果明显好于0.3。惯量系数减小时系统阻尼分量增大，等效延迟了总阻尼的过零点，改善了稳定性。

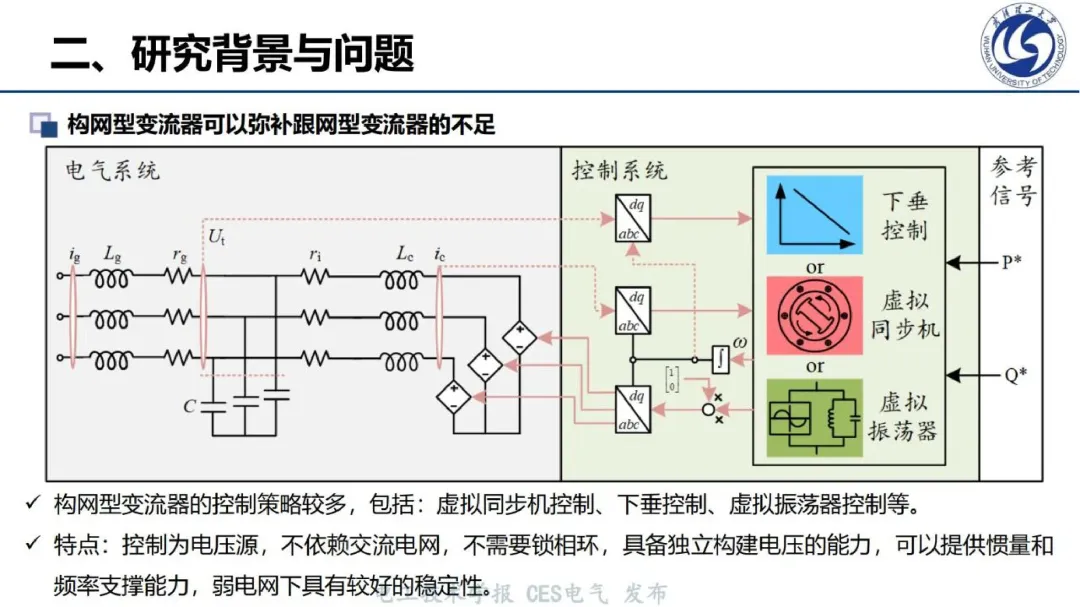

▲ 第7页武汉理工构网型与跟网型变流器对比图，控制框图、短路比特征和失稳条件三维全面对比

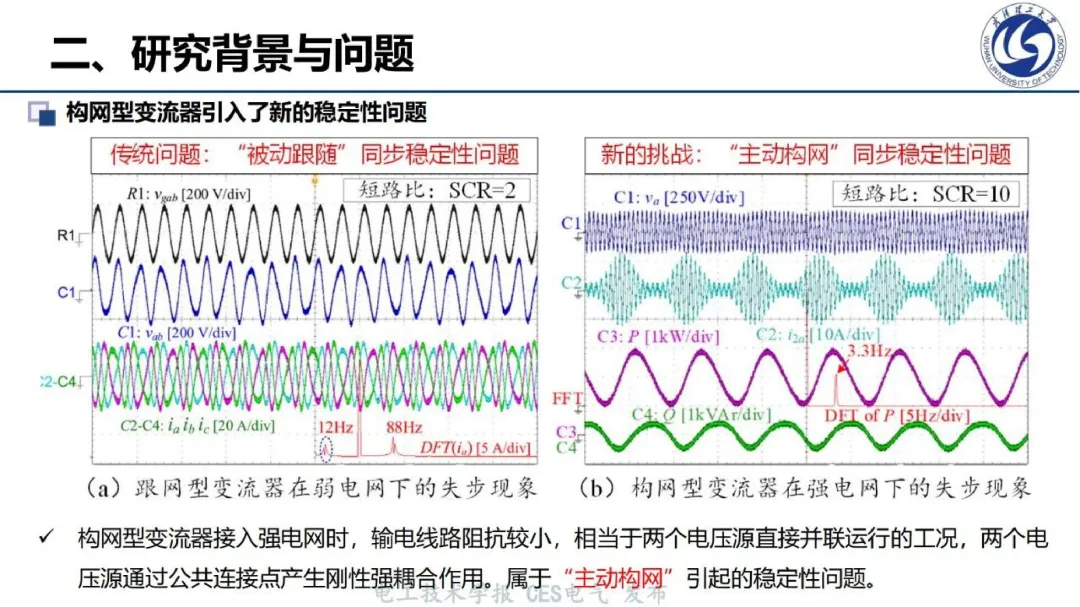

▲ 第9页强电网下构网型变流器失步现象仿真波形图，C2-C4四个通道的时序对比
▲ 第14页阻尼系数Dp与电网强度SCR对构网变流器稳定性的影响热力图
天津大学：性能评估度量衡
天津大学朱介北的PPT，走的是第三条路：不争论怎么做构网，而是定标准，做到什么程度才算够。
报告的核心诉求是"新能源构网控制的设计和发展宜面向大电网运行需求，多关注响应功能与能量配置，少关注控制回路的设计与改进。"这是对市面上大量"换控制算法就能解决一切"唱法的直接回应。天大列出全球主要电网组织对构网控制的新要求：北美NERC要求5MW以上风电场提供惯性支撑，欧盟ENTSO-E要求3MW~50MW以上新能源提供惯量，英国GC0137要求50MW以上新能源电站具备构网控制，IEC SC 8A即将发布新能源构网控制性能评估国际标准。全球范围内，构网从技术选项正在变成强制要求。
天大在评估方法论上的贡献是一套完整的等效惯量评估体系（DOIE），核心逻辑是差分化摇摆方程加延时补偿加离群值修正。以前评估惯量需要大扰动、准确故障时刻、高同步机占比。天大这套方法只用PCC点的功率和频率信号做黑箱评估，不需要知道内部的构网控制算法是什么。他们搭了硬件在环实验，惯性时间常数设为6秒（国标1.5~6s的上限），测试了低、中、高三种延时的构网响应。5种评估方法对比下来，DOIE评估结果收敛速度最快，准确性最高：低延时下评估值5.67s，偏差不到6%。
但天大最有价值的部分是对储能选型的务实判断。超级电容是构网控制公认的最优储能类型——经济性好、能量密度大、体积小。然而天大通过实验发现了一个致命问题：超容电极采用多孔碳材料，有机系电解液电导率低，导致内阻大，功率响应滞后约0.76秒，不满足国标0.5秒的要求。他们的解法是通过附加虚拟负电阻做内阻补偿（R-INEC），以缩短惯量响应时间和提高最小阻尼比为双重优化目标，得到最优补偿系数k。在IEEE 39节点系统仿真中，负荷切除10%的工况下，R-INEC补偿后的频率变化率明显降低；140ms三相短路故障下，换流器电流饱和和直流母线过电压都得到有效抑制。

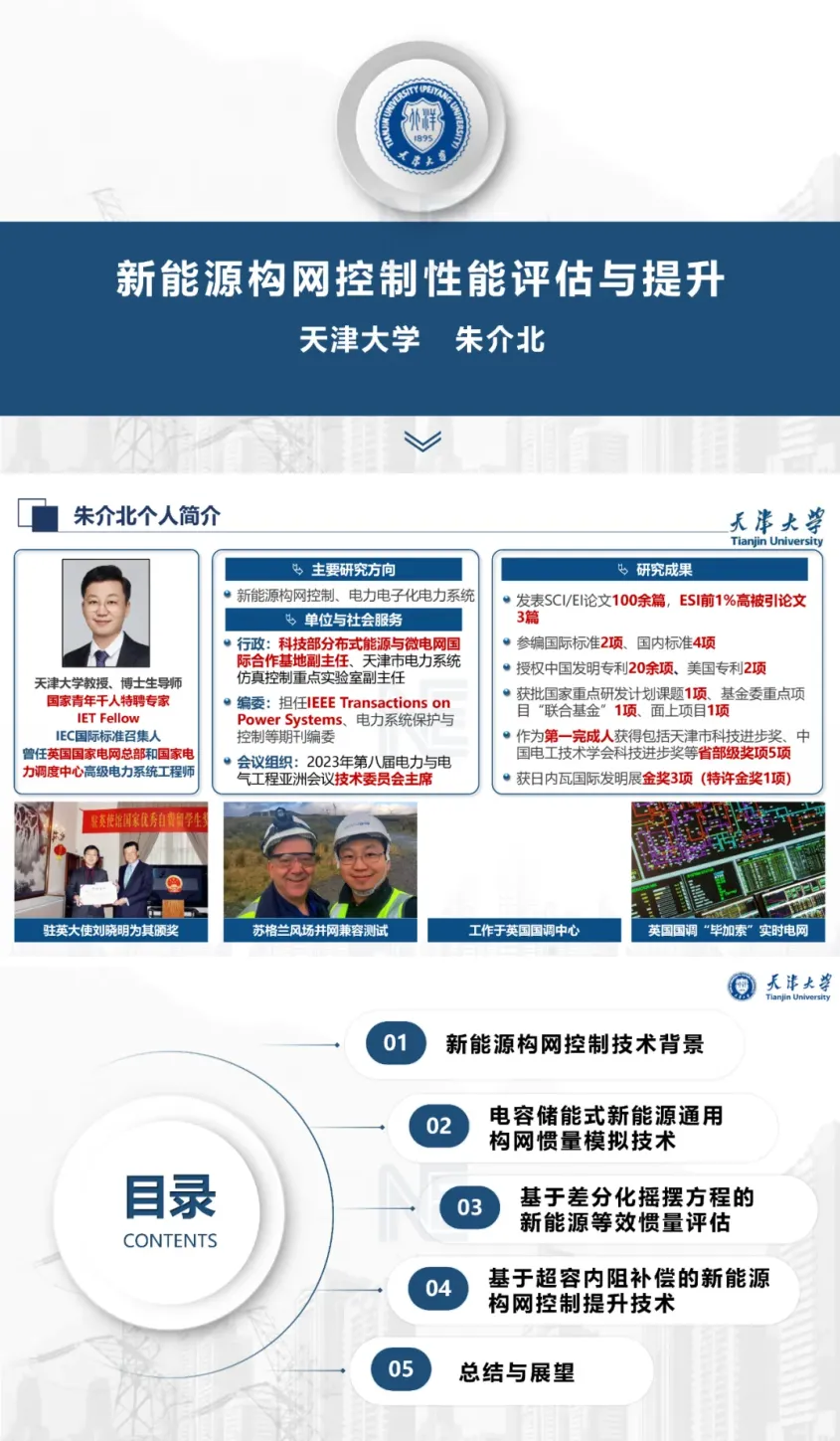

▲ 天大PPT封面页，新能源构网控制性能评估与提升四大技术板块

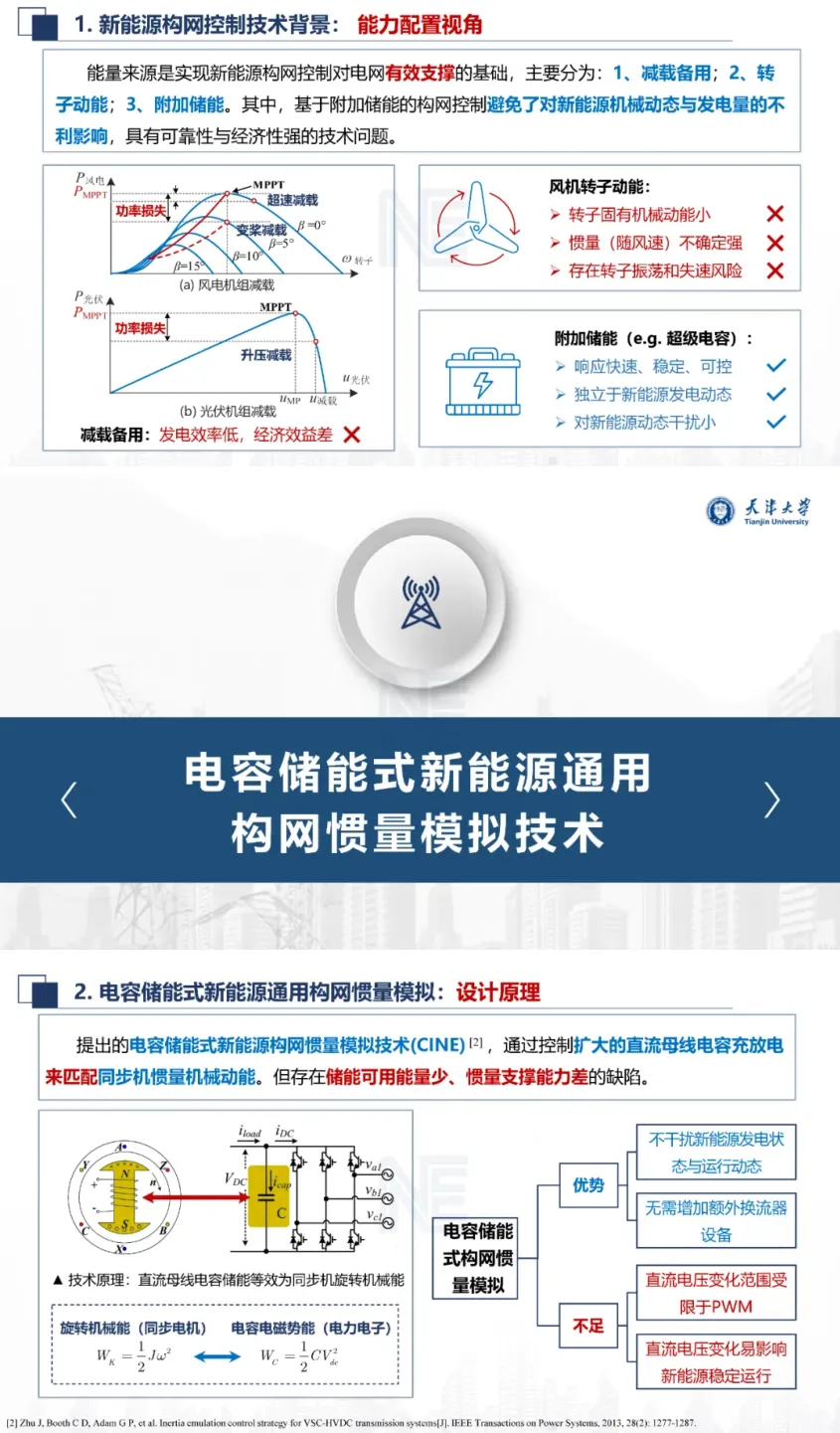

▲ 第4页三种储能配置路线定量对比，减载备用、转子动能、附加储能的经济性与可行性评估

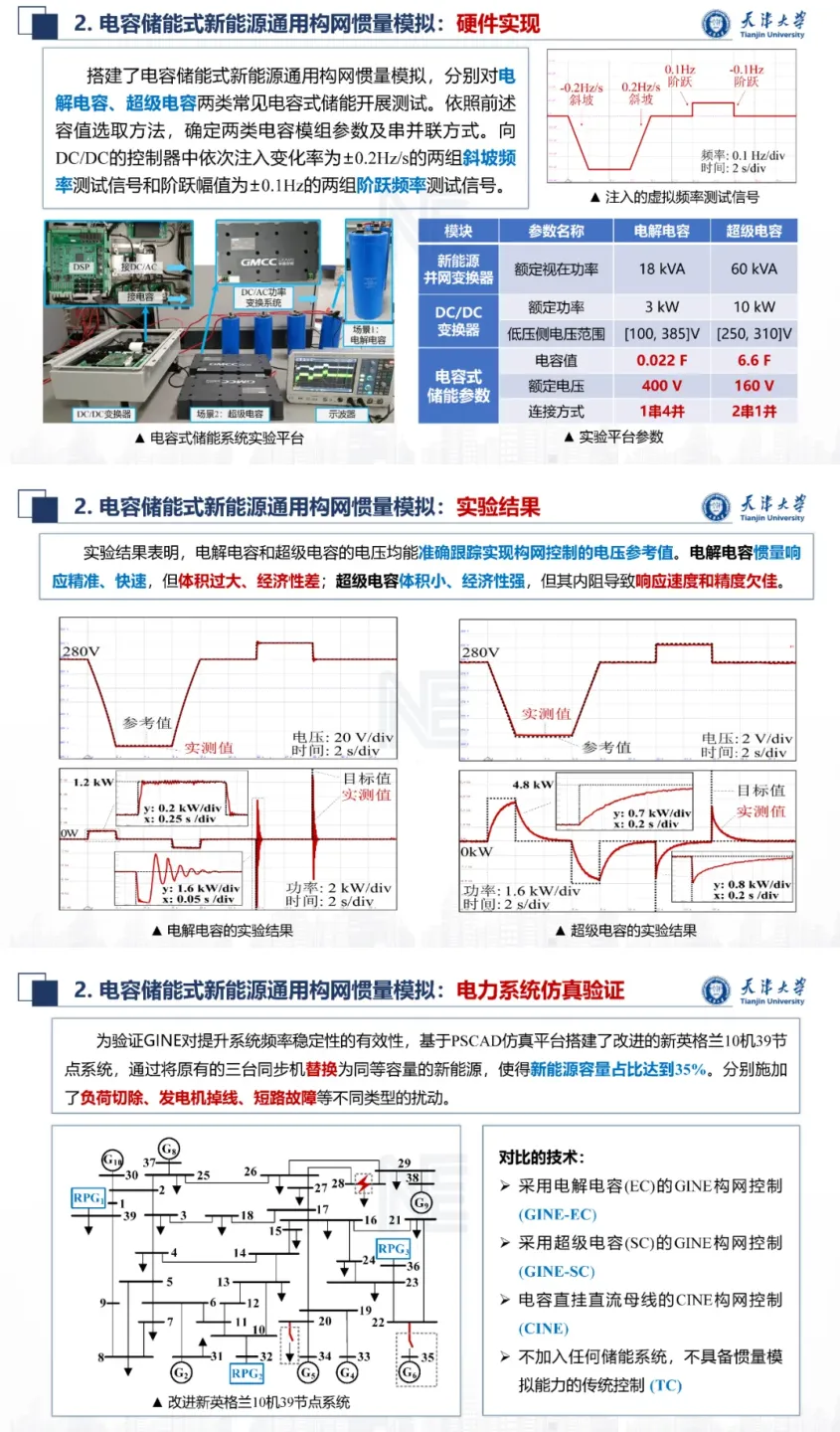

▲ 第6页电解电容与超级电容硬件实验对比，电压、功率、响应时间实测波形

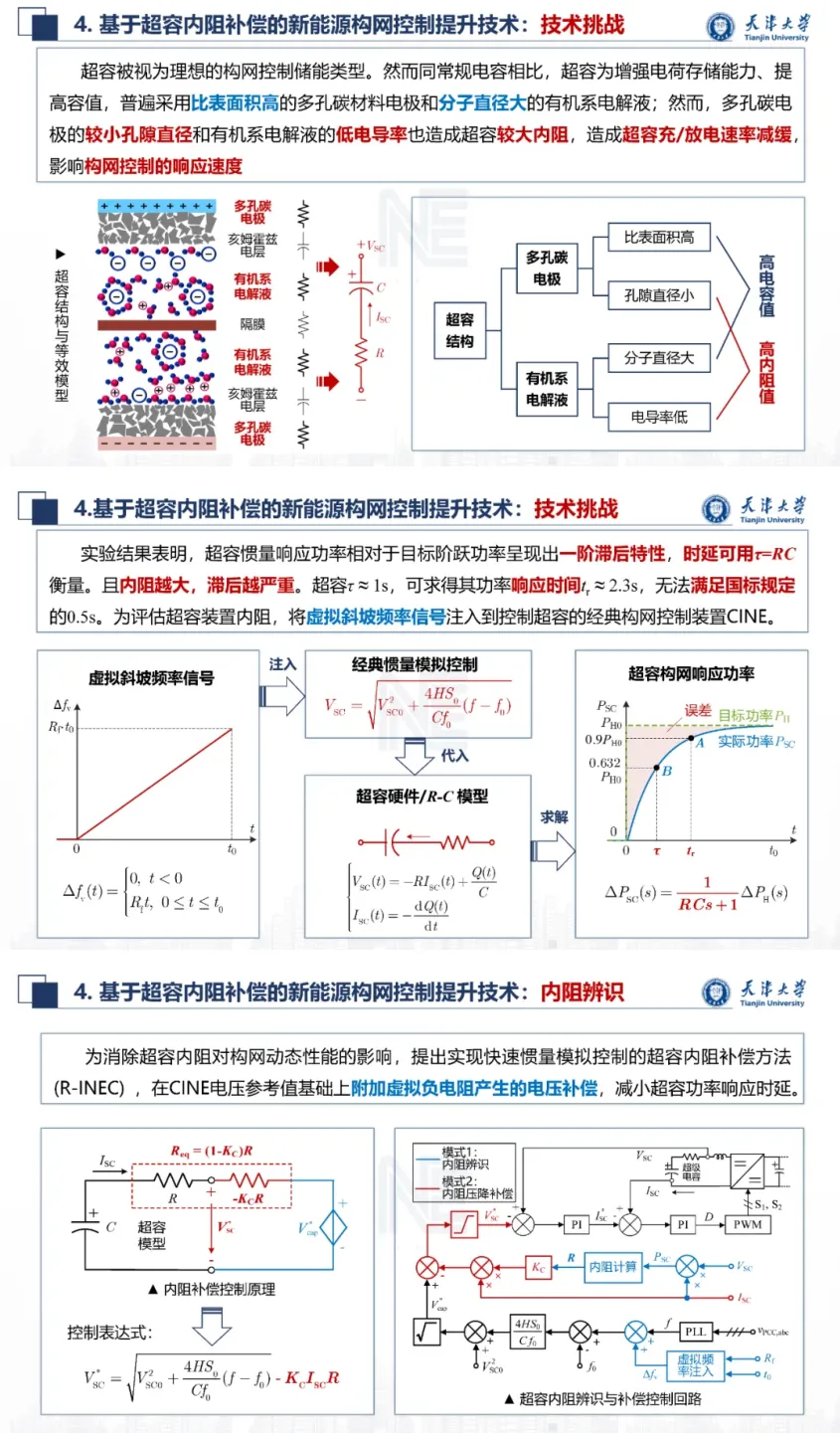

▲ 第11页超容内阻补偿控制原理图，R-INEC技术的内阻辨识与补偿控制回路
方案概览
以下为三份PDF中未在正文展示的核心内容截图：

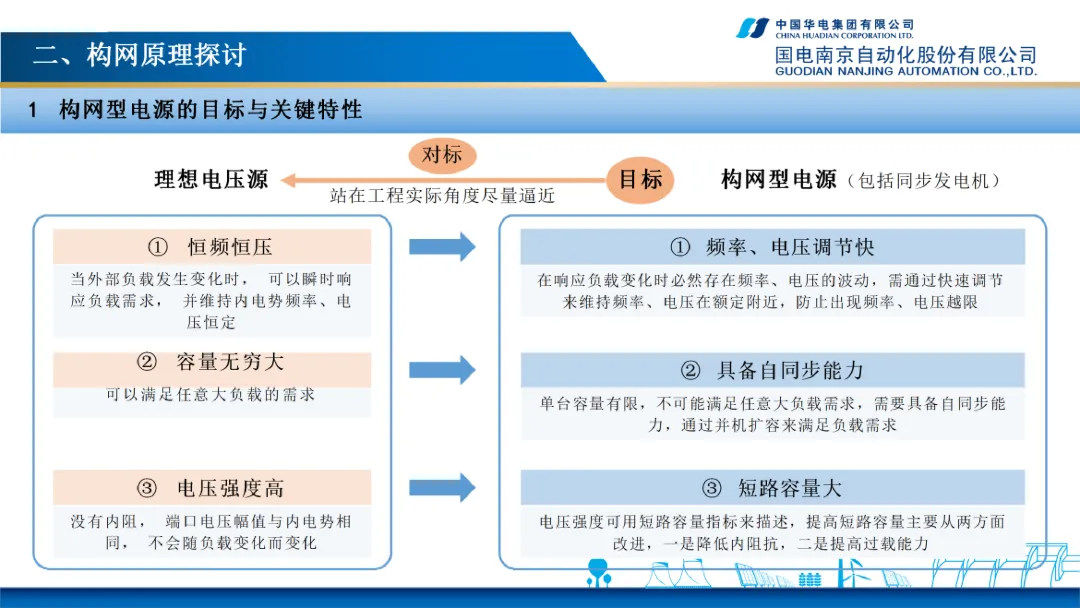

▲ 国电南京第7页构网原理探讨，构网型电源与理想电压源的四项关键特性对标

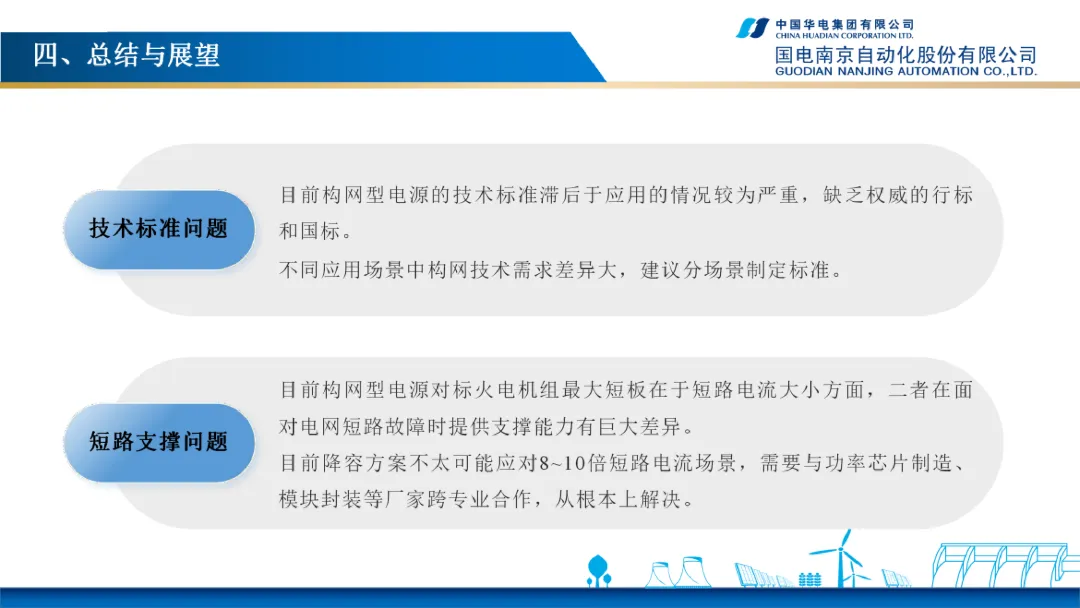

▲ 国电南京第33页总结页，技术标准滞后于应用、短路支撑能力是最大短板

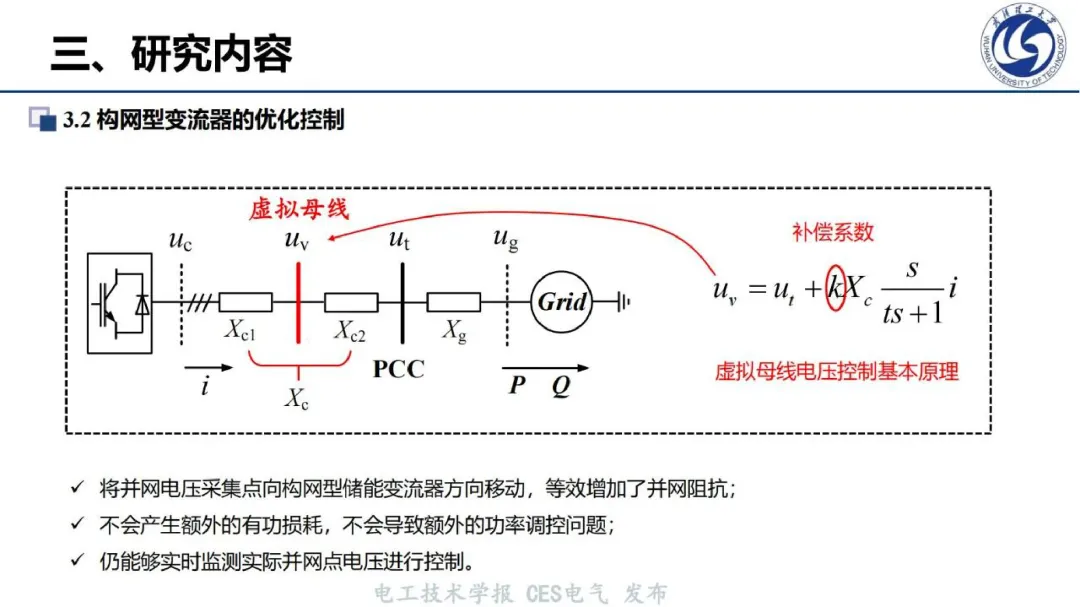

▲ 武汉理工第16页虚拟母线电压控制基本原理图，并网采集点移动等效增加阻抗

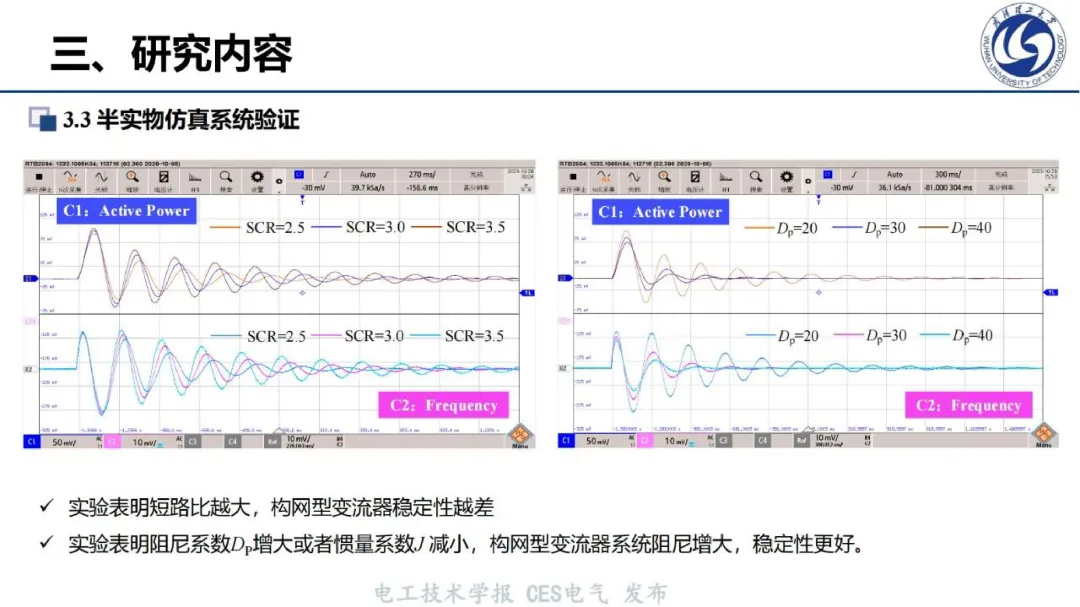

▲ 武汉理工第19页半实物仿真实验结果，短路比SCR与阻尼系数Dp对稳定性的验证

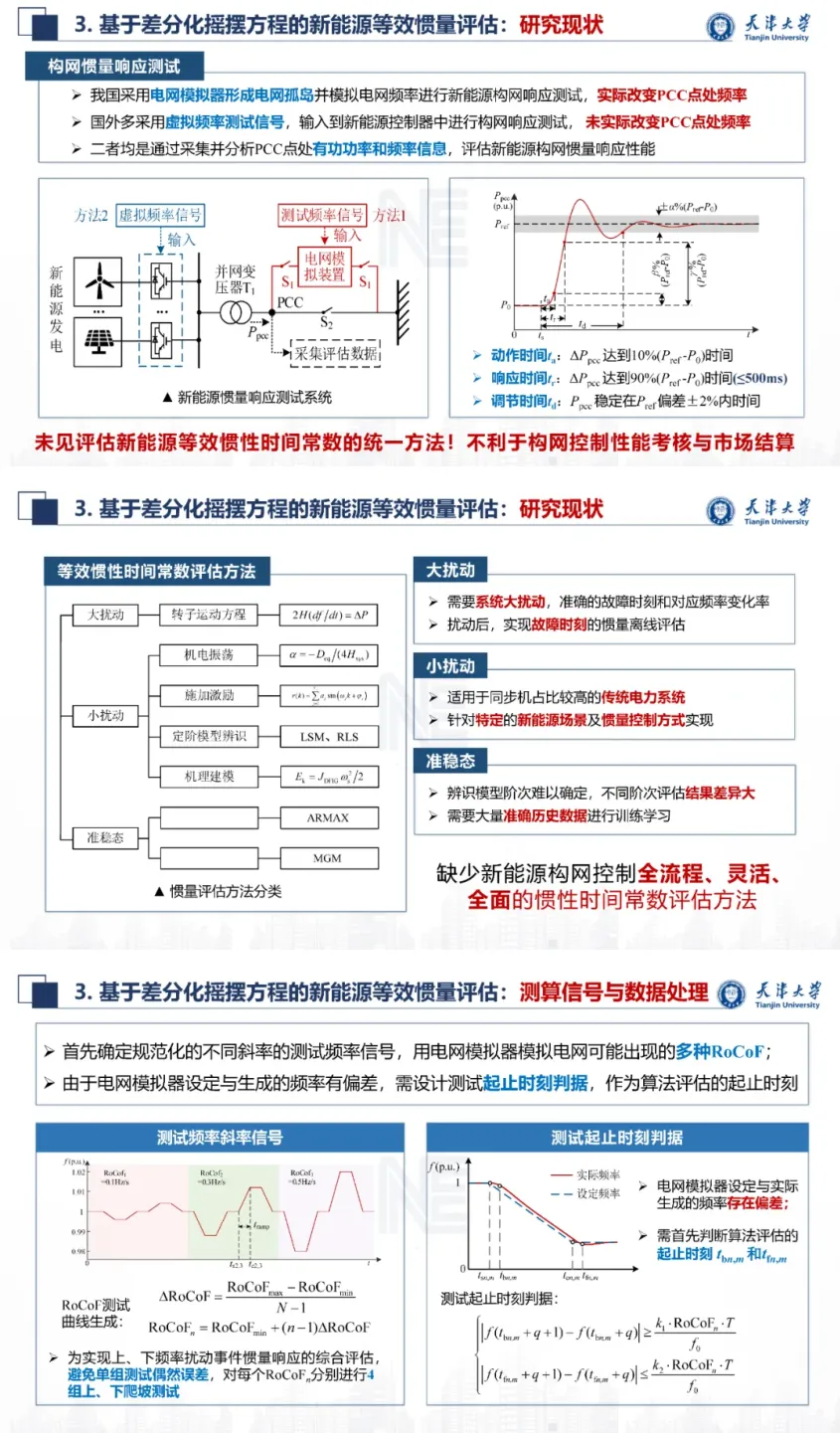

▲ 天大第8页等效惯量评估方法对比图，DOIE与COMP1-4五种评估方案的偏差结果
三条路线的殊途同归
拆完三份PDF，谁的对？都对。
构网型变流器从学术概念走到工程部署，恰好需要三个层面的回答：用什么场景验证（国电南京）、从什么角度理解稳定（武汉理工）、拿什么标准衡量好坏（天津大学）。
三家的共识也很一致：构网技术最大的瓶颈不是控制算法，而是硬件过载能力。国电南京说8~10倍短路电流场景现有降容方案搞不定，需要跟功率芯片厂商跨专业合作。天津大学说超容内阻导致响应滞后0.76秒，补偿后仍有限制。武汉理工说虚拟母线控制能优化稳定性，但补偿系数不能太大，否则小信号稳定性下降。
技术路线可以不同，硬件的天花板是一样的。2026年构网变流器进入工程大规模部署阶段，真正的竞争点不在控制算法里，在功率器件的过载能力和储能单元的响应速度上。
另一个值得关注的趋势是标准的加速出台。国电南京指出缺乏行标和国标是当前最大问题，天津大学展示IEC构网控制性能评估标准即将发布，武汉理工从学术角度提供了动力学建模的方法论基础。三份报告合在一起，恰恰构成了一个完整的技术演进图景：产业在做，学术在解，标准在立。
关于三份PDF的完整技术方案对比、关键指标详表和仿真验证数据，在知识星球中可以找到原文和更多深度拆解。
来源文件：国电南京邹宇35页+武汉理工黄云辉22页+天津大学朱介北15页
