『锂电』南京邮电大学 AM:弹性桥接设计无氟电解质,实现高性能无氟锂金属电池

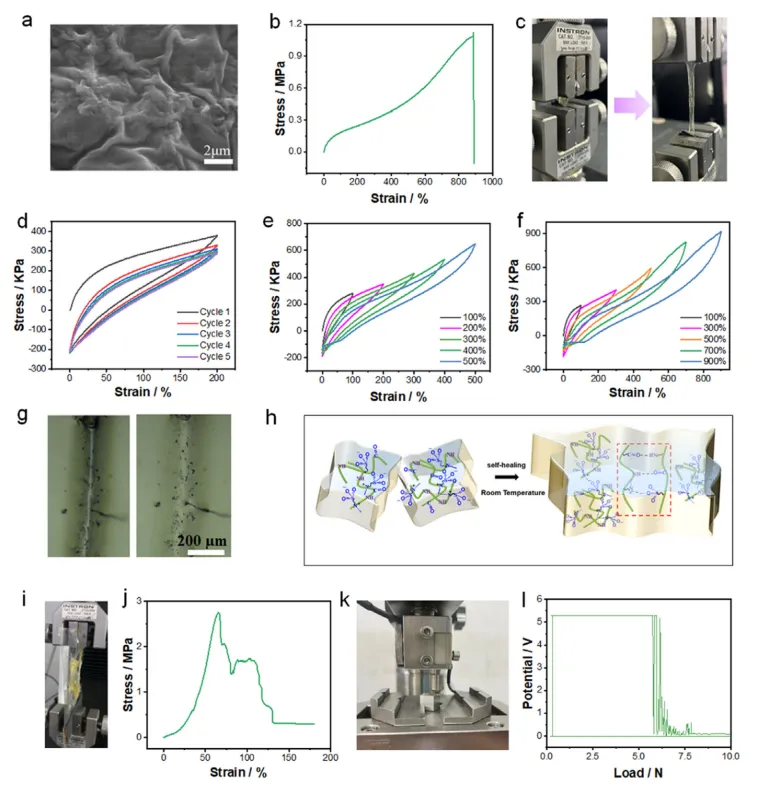

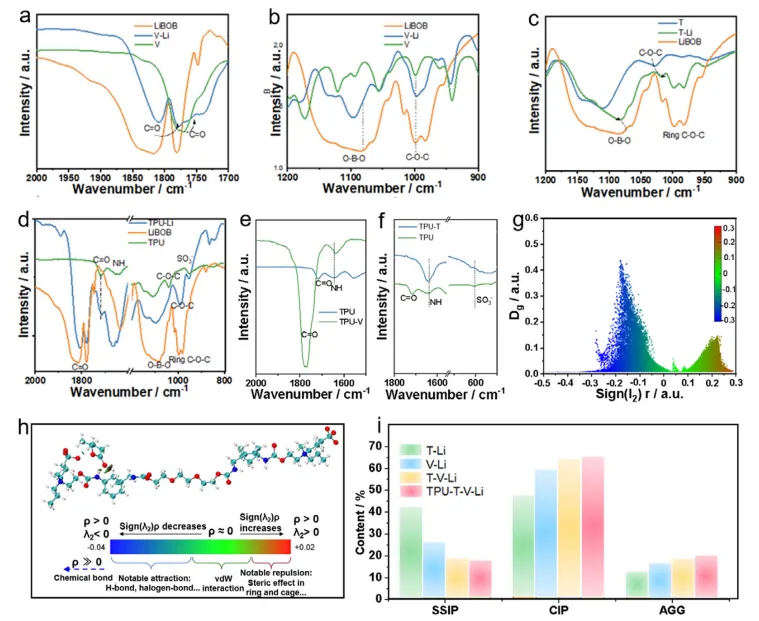

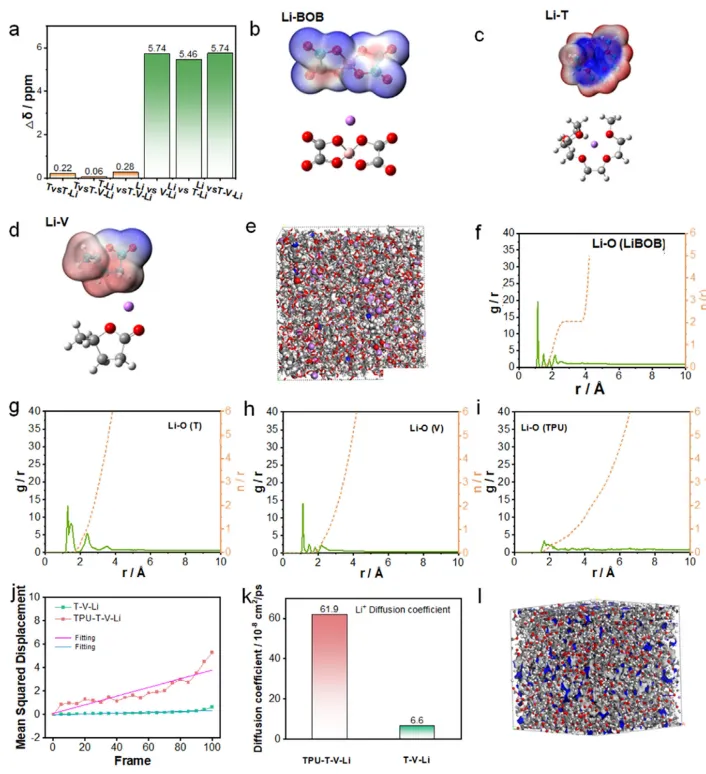

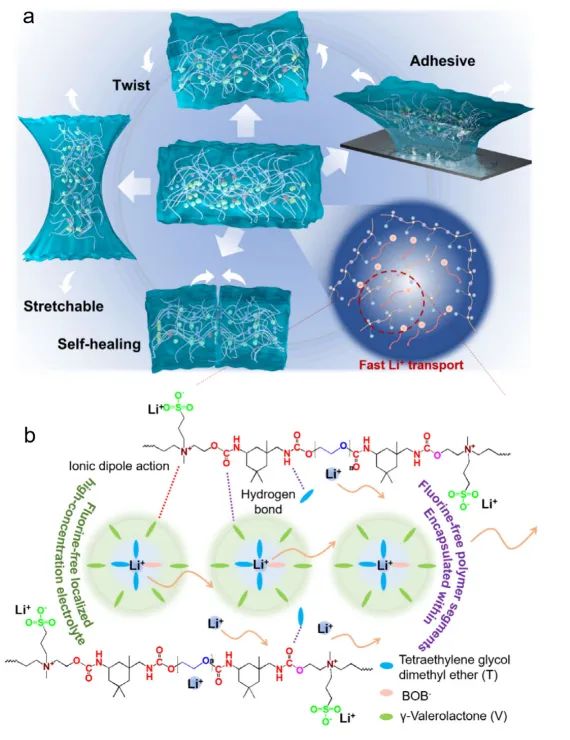

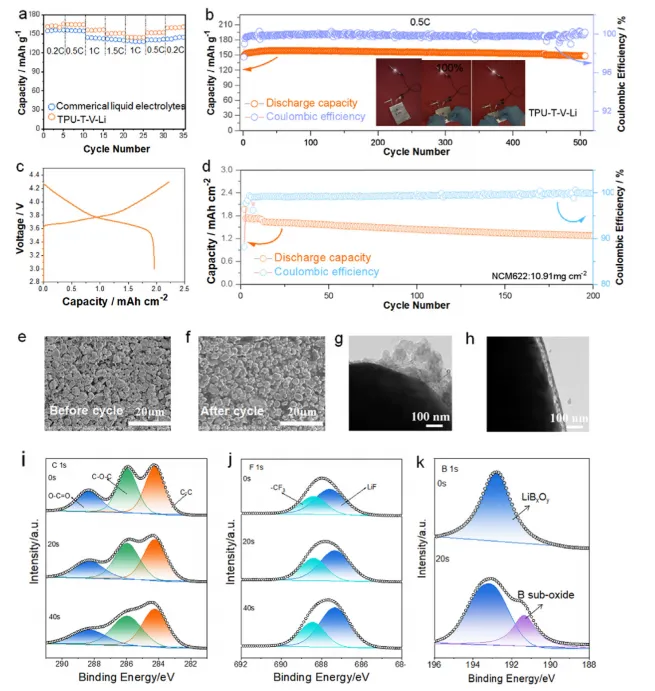

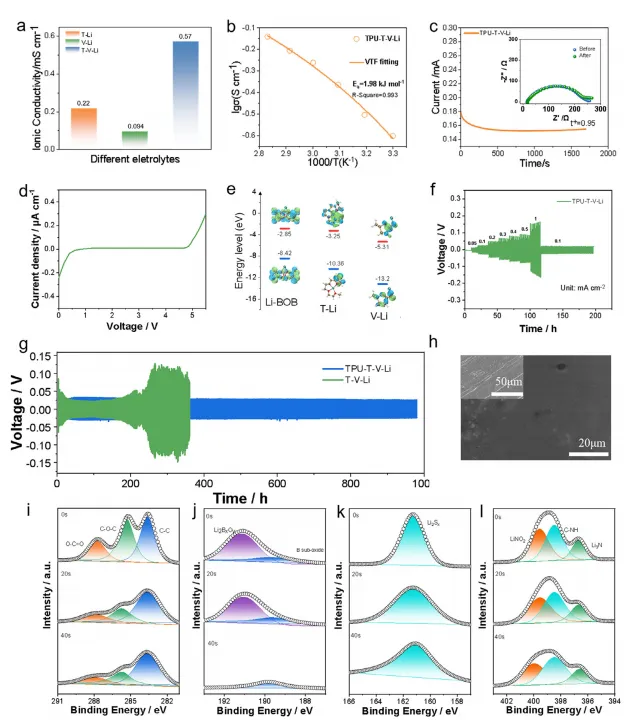

传统锂金属电池依赖含氟锂盐、含氟稀释剂,带来高成本、高污染、高生物毒性问题,不符合绿色储能趋势。同时常规液态 / 凝胶电解质存在三大瓶颈:①安全隐患大:液态电解液易燃易泄漏,凝胶电解质力学强度不足;②离子传输差:阴离子自由迁移严重,锂离子迁移数低,浓差极化大;③界面不稳定:SEI 易破裂、锂枝晶疯长,循环寿命短,难以适配高负载正极。开发安全、无氟、高离子迁移数、高力学性能的新型电解质,成为绿色高能量密度锂金属电池的核心难题。现有无氟体系普遍面临锂盐溶解度低、溶剂化结构不稳定、聚合物 - 溶剂相容性差、离子传输慢等问题。本研究创新提出溶剂 - 聚合物弹性桥接策略,首次构筑 LiBOB 基无氟局域高浓电解液(T-V-Li),并将其封装于两性离子聚氨酯网络中。通过氢键、离子 - 偶极作用重构溶剂化结构,形成富硼化物无机 SEI,实现超高锂离子迁移数(0.95)、高离子电导率(1.3 mS cm⁻¹)、高断裂强度(1.1 MPa)。Li||Li 对称电池稳定循环 1000 h,高负载 NCM622 全电池 200 圈容量保持率优异,软包电池容量达 1600 mAh,为无氟绿色锂金属电池开辟全新路线。①理念创新:首次提出溶剂 - 聚合物弹性桥接设计,实现无氟局域高浓电解液与无氟聚合物的高效兼容与稳定封装;②机制创新:通过强弱配位协同与弹性相互作用,重构溶剂化结构,构建富硼化物稳定 SEI,同步实现高离子电导率与高迁移数;③性能创新:突破无氟体系瓶颈,实现0.95 超高锂离子迁移数,兼具高力学、自修复、高黏附特性,适配高负载正极与软包电池。图 1. (a–c) LiBOB 与不同无氟液态电解液的红外光谱;(d) LiBOB、两性聚氨酯及 TPU-Li 的红外光谱;(e) TPU 与 TPU-V 的红外光谱;(f) TPU 与 TPU-T 的红外光谱;(g,h) 基于独立梯度模型(IGM)的分子间氢键验证;(i) 不同电解液中 SSIP、CIP、AGG 含量。①配位作用:V 的 C=O、T 的 C-O-C 与 Li⁺ 发生强弱配位,提升 LiBOB 溶解度;②氢键作用:聚氨酯中 -NH- 与溶剂形成氢键,稳定封装液体电解液;③溶剂化调控:弹性桥接作用显著提升CIP/AGG 比例,抑制阴离子自由迁移,为高锂离子迁移数奠定基础。图 2. (a) T 端基碳与 LiBOB 羰基碳在不同组分下的化学位移变化;(b) Li⁺ 与 BOB⁻ 结合能;(c) Li⁺ 与 T 结合能;(d) Li⁺ 与 V 结合能;(e) TPU-T-V-Li 分子动力学模拟快照;(f–i) TPU-T-V-Li 径向分布函数;(j) Li⁺ 均方位移;(k) Li⁺ 扩散系数;(l) TPU-T-V-Li 模拟结构。①配位强度顺序:Li-T > Li-BOB⁻ > Li-V,形成稳定局域高浓结构;②聚合物调控:TPU 弱化 Li⁺- 溶剂作用,强化 Li⁺-BOB⁻ 作用,促进脱溶剂;③传输加速:聚合物网络构建两性离子纳米通道,Li⁺ 扩散速率提升近 9 倍;图 3. (a) TPU-T-V-Li 扫描电镜图;(b) 应力 - 应变曲线;(c) 拉伸前后实物图;(d) 固定应变循环应力 - 应变曲线;(e,f) 不同应变顺序加卸载曲线;(g) 自修复偏光显微镜图;(h) 自修复力学曲线;(i) 黏附测试;(j) 黏附实物图;(k,l) 实际黏附测试照片与曲线。①超高延展性:断裂应变≈900%,强度 1.1 MPa,刚柔协同;②室温自修复:断裂后 5 h 自动修复,源于可逆氢键与离子作用;③强界面黏附:与电极黏附强度高,提升界面稳定性,抑制枝晶;④微相分离结构:形成连续离子传输通道,兼顾力学与导电。图 4. (a) 不同电解液室温离子电导率;(b) TPU-T-V-Li 电导率 - 温度拟合;(c) 计时电流法与阻抗(插图);(d) LSV 曲线;(e) LiBOB、T-Li、V-Li 的 HOMO/LUMO 能级;(f) Li||Li 对称电池倍率性能;(g) Li||Li 长循环性能;(h) 初始与循环后锂表面 SEM;(i–l) 循环锂电极 XPS 谱(C 1s、B 1s、S 2p、N 1s)。①高离子电导率:室温 1.3 mS cm⁻¹,满足实用化需求;②超高锂离子迁移数:0.95,远高于商用与常规凝胶体系;③宽电化学窗口:>4.8 V,适配高电压 NCM 正极;④超长稳定循环:Li||Li 对称电池稳定循环1000 h,锂表面平整无枝晶;⑤富硼化物 SEI:生成 LiBₓOᵧ 等无机组分,稳定界面、抑制副反应。图 5. (a) Li||LFP 倍率性能;(b) Li||LFP 长循环性能;(c) Li||NCM622 不同循环充放电曲线;(d) Li||NCM622 长循环性能;(e) 初始 NCM622 形貌;(f) 循环后 NCM622 形貌;(g) 商用电解液循环后 HRTEM;(h) TPU-T-V-Li 循环后 HRTEM;(i–k) 循环后 NCM622 XPS(C 1s、F 1s、B 1s)。① LFP 全电池:0.5 C 稳定 500 圈,容量保持率 99.7%,库仑效率≈99.9%;②高负载 NCM622:≈10 mg cm⁻² 高负载,200 圈平均面容量 1.6 mAh cm⁻²,库仑效率 99.4%;③正极界面稳定:形成均匀、薄的 CEI,无明显增厚与破坏;④软包电池:容量达1600 mAh,可稳定点亮 LED,具备柔性与安全特性。本研究提出溶剂 - 聚合物弹性桥接全新策略,成功构筑无氟、安全、高性能凝胶聚合物电解质:①无氟局域高浓体系:以 LiBOB 为锂盐、T/V 为强弱配位溶剂,解决无氟锂盐溶解度与稳定性难题;②弹性两性网络:聚氨酯通过氢键、离子 - 偶极作用稳定封装电解液,提供高力学、自修复、强黏附;③高效传输界面:构建两性离子纳米通道,实现 0.95 超高锂离子迁移数与 1.3 mS cm⁻¹ 高电导率;③稳定富硼 SEI:原位生成无机硼化物为主的界面层,抑制枝晶、减少副反应。最终实现对称电池 1000 h 超长循环、高负载正极稳定工作与大容量软包电池,为绿色无氟、高安全、高能量密度锂金属电池提供了全新设计思路与产业化可能。Elastic Bridging Design of a Fluorine‐Free Electrolyte Enables High‐Performance Lithium Batteries. Advanced Materials, 2026; https://doi.org/10.1002/adma.72977本文内容来源于学术研究论文,版权归原作者所有。转载旨在分享学术成果,仅供参考,不构成任何应用建议。如涉及作品内容、版权或其他问题,请及时联系处理。
