当前位置：首页>南京>南京医科大学附属口腔医院牙髓病科:牙本质修复新突破:这种复合物能让牙齿“自我再生”,粘结更持久!

南京医科大学附属口腔医院牙髓病科:牙本质修复新突破:这种复合物能让牙齿“自我再生”,粘结更持久!

2026-02-13 08:25:43

研究导读：本文由南京医科大学附属口腔医院牙髓病科于《Dental Materials》（IF：6.3）上发表，研究结果表明，PAA-Cit-ACP可促进快速仿生再矿化，保护暴露的脱矿胶原纤维免受水和基质金属蛋白酶（MMPs）诱导的降解，并提高混合层的稳定性。

图文结果解读

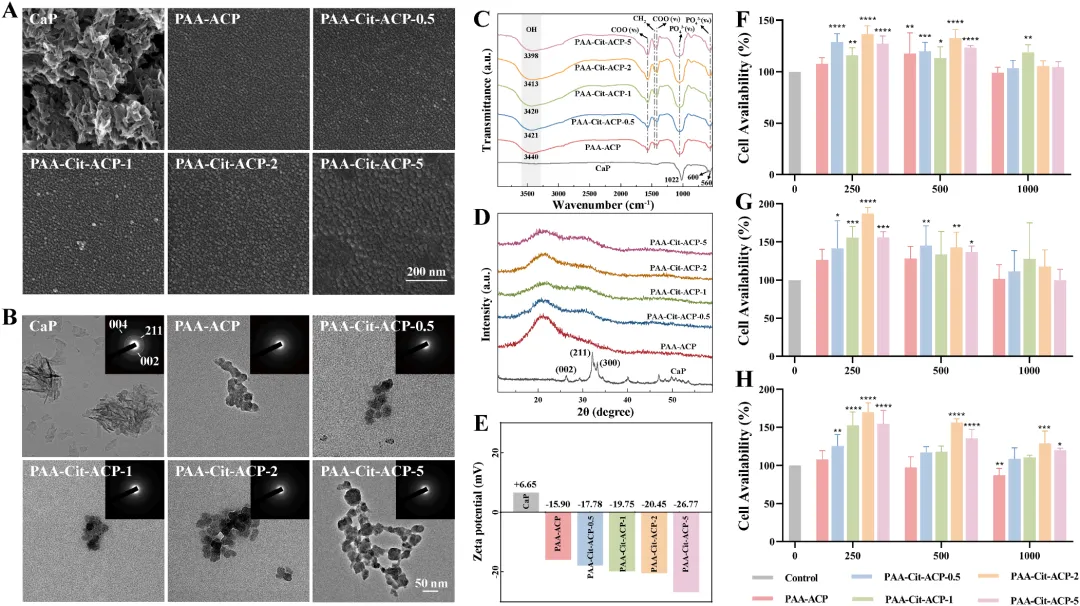

图1：PAA-Cit-ACP的表征。(A) CaP、PAA-ACP、PAA-Cit-ACP的代表性SEM图像。(B) CaP、 PAAACP 、PAA-Cit-ACP的代表性TEM和 SAED 图像。(C) CaP、PAA-ACP、PAA-Cit-ACP的傅里叶变换红外（FTIR）光谱。(D) CaP、PAA-ACP、PAA-Cit-ACP的X射线衍射（XRD）光谱。(E) CaP、PAA-ACP、PAA-Cit-ACP的Zeta电位。（F-H）PAA-ACP和PAA-Cit-ACP在1天(F)、4天(G)和7天(H)的 CCK -8结果。

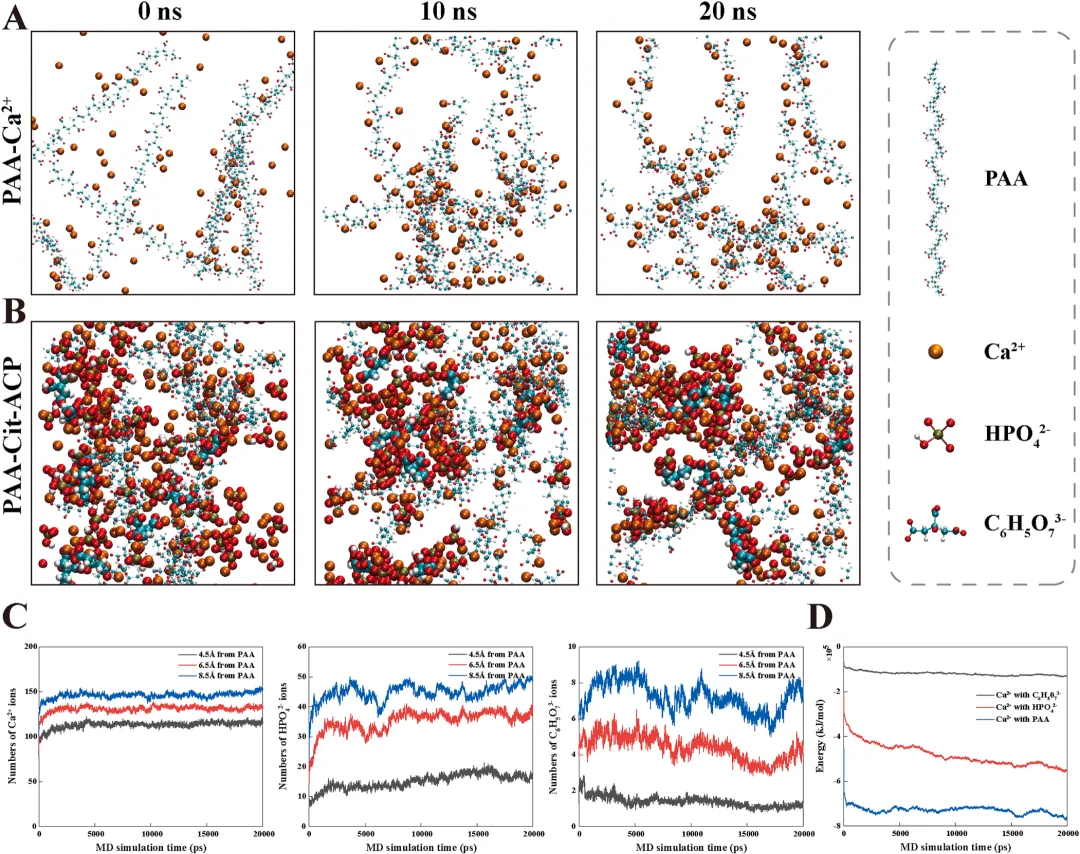

图2：分子动力学模拟。(A)PAA吸收钙离子20ns后的模拟快照。(B)向PAA- Ca² ⁺体系中加入 HPO₄² ⁻离子和 C₆H₅O₇³ ⁻离子后形成的PAA-Cit-ACP模拟快照（t=20ns）。(C) Ca² ⁺离子、 HPO₄² ⁻离子和 C₆H₅O₇³ ⁻离子在距离PAA4.5A、6.5A和8.5A处的浓度变化（t=20ns）。(D) Ca² ⁺离子与PAA、 Ca² ⁺离子与 HPO₄² ⁻离子、 Ca² ⁺离子与 C₆H₅O₇³ ⁻离子之间的静电相互作用。

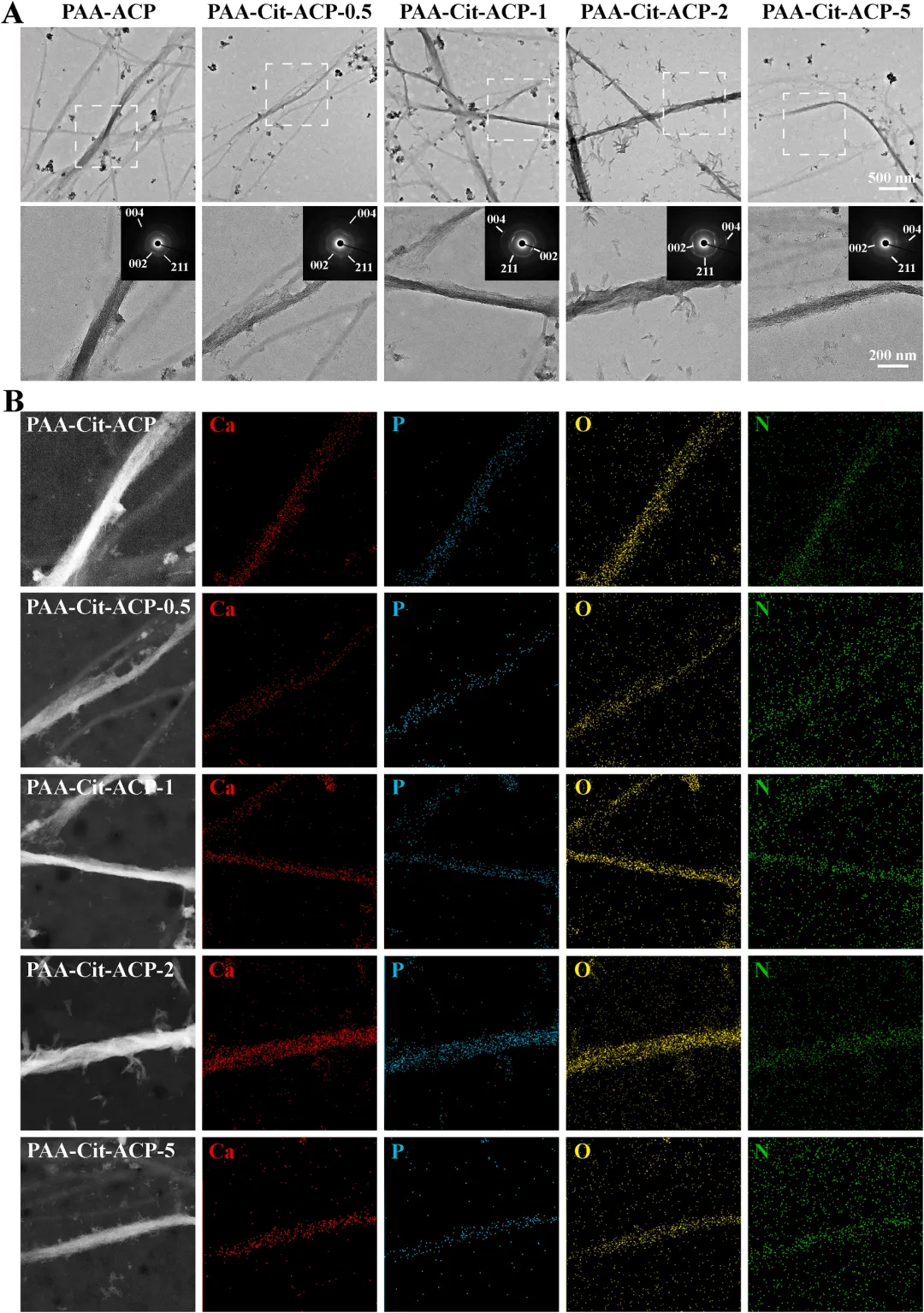

图3：胶原纤维矿化。(A)胶原纤维矿化12小时后的代表性透射电镜（TEM）和扫描电子显微镜（SAED）图像。处理组从左至右依次为PAA-ACP、PAA-Cit-ACP-0.5、PAA-Cit-ACP-1、PAA-Cit-ACP-2和PAA-Cit-ACP-5。(B)经PAA-ACP、PAA-Cit-ACP-0.5、PAA-Cit-ACP-1、PAA-Cit-ACP-2和PAA-Cit-ACP-5处理的胶原纤维的扫描透射电子显微镜（STEM）和能谱分析（EDS）映射图像。

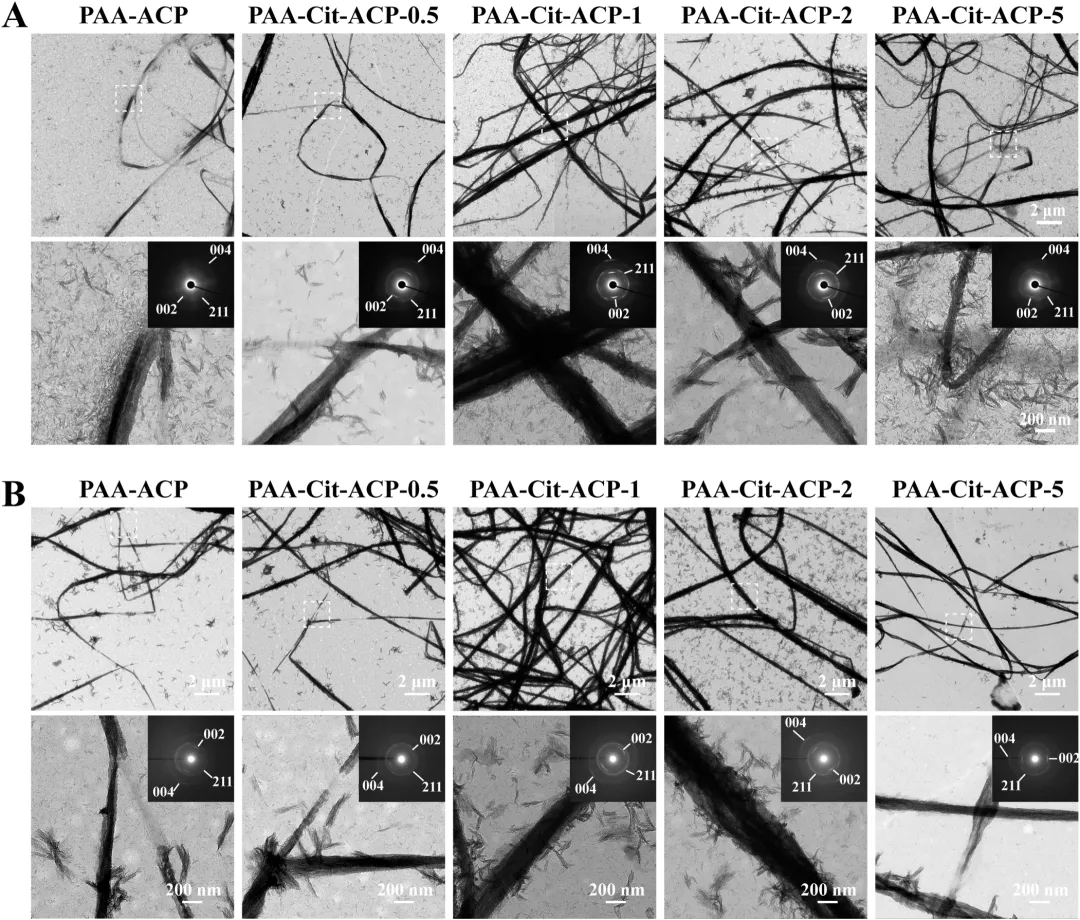

图4：胶原纤维分别矿化24小时和7天。(A)胶原纤维矿化24小时的代表性透射电镜（TEM）和 SAED 图像。处理组从左至右依次为PAA-ACP、PAA-Cit-ACP-0.5、PAA-Cit-ACP-1、PAA-Cit-ACP-2和PAA-Cit-ACP-5。(B)胶原纤维7天矿化后的代表性TEM和 SAED 图像。处理组从左至右依次为PAA-ACP、PAA-Cit-ACP-0.5、PAA-Cit-ACP-1、PAA-Cit-ACP-2和PAA-Cit-ACP-5。

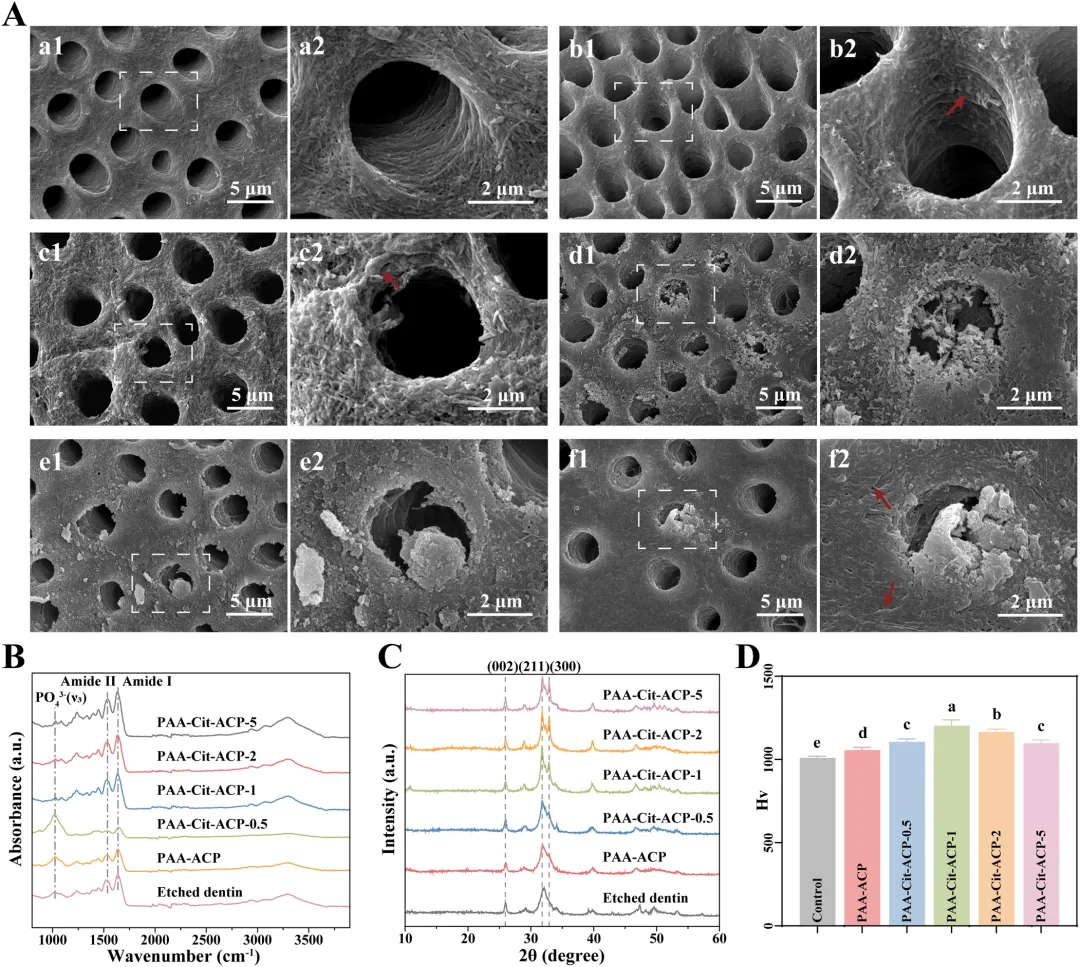

图5：牙本质矿化过程。(A)不同处理组牙本质的代表性扫描电镜图像。（a1，a2）未处理组，（b1，b2）PAA-ACP组，（c1，c2）PAA-Cit-ACP-0.5组，（d1，d2）PAA-Cit-ACP-1组，（e1，e2）PAA-Cit-ACP-2组，（f1，f2）PAA-Cit-ACP-5组。箭头所示为胶原纤维局部直径增大的区域。(B)傅里叶变换红外光谱（FTIR）。(C)X射线衍射光谱（XRD）。(D)维氏硬度测试（VHN）。

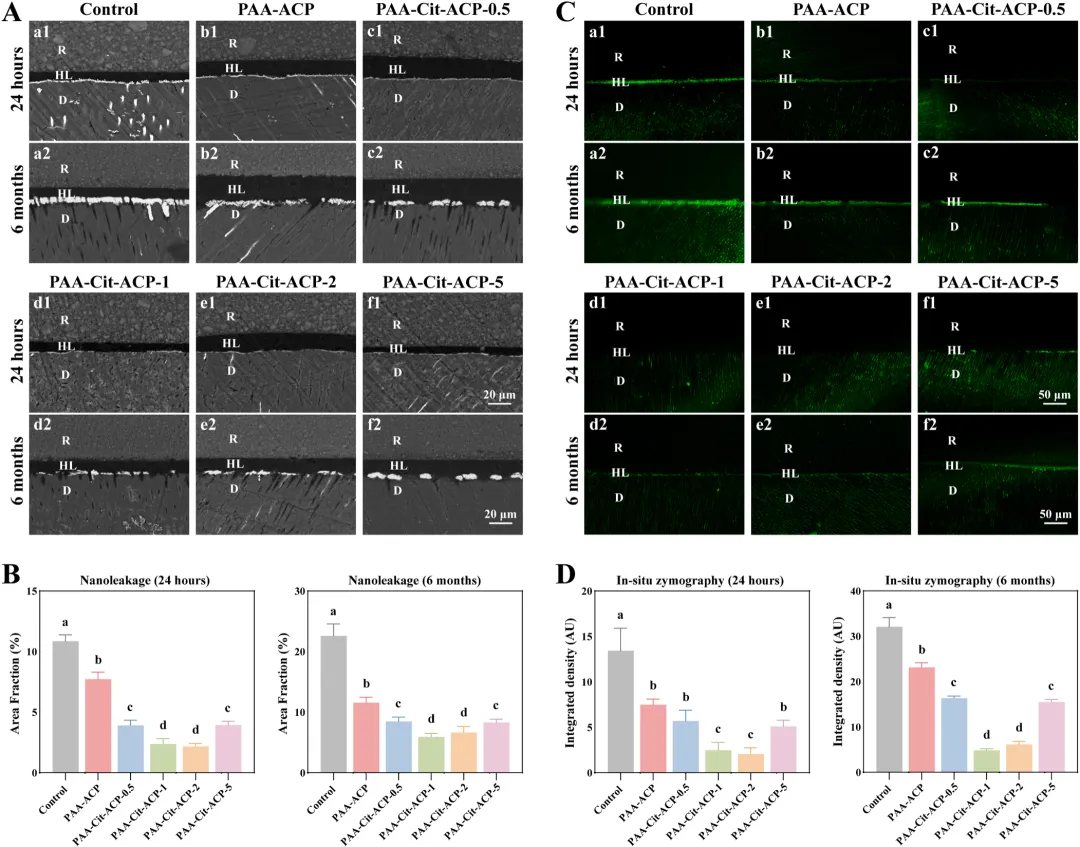

图6：粘接面在七天矿化后的粘接性能。(A) 24小时储存后（a1-f1）与6个月储存后（a2-f2）的纳米渗漏代表性扫描电镜图像。(B) 纳米渗漏的定量计算结果。不同上标字母表示实验组间存在统计学显著差异（P < 0.05）。(C) 24小时储存后（a1-f1）与6个月储存后（a2-f2）的原位酶谱代表性 CLSM 图像。(D) 荧光强度的定量计算结果。不同上标字母表示实验组间存在统计学显著差异（P < 0.05）。R：树脂；D：牙本质；HL：混合层。

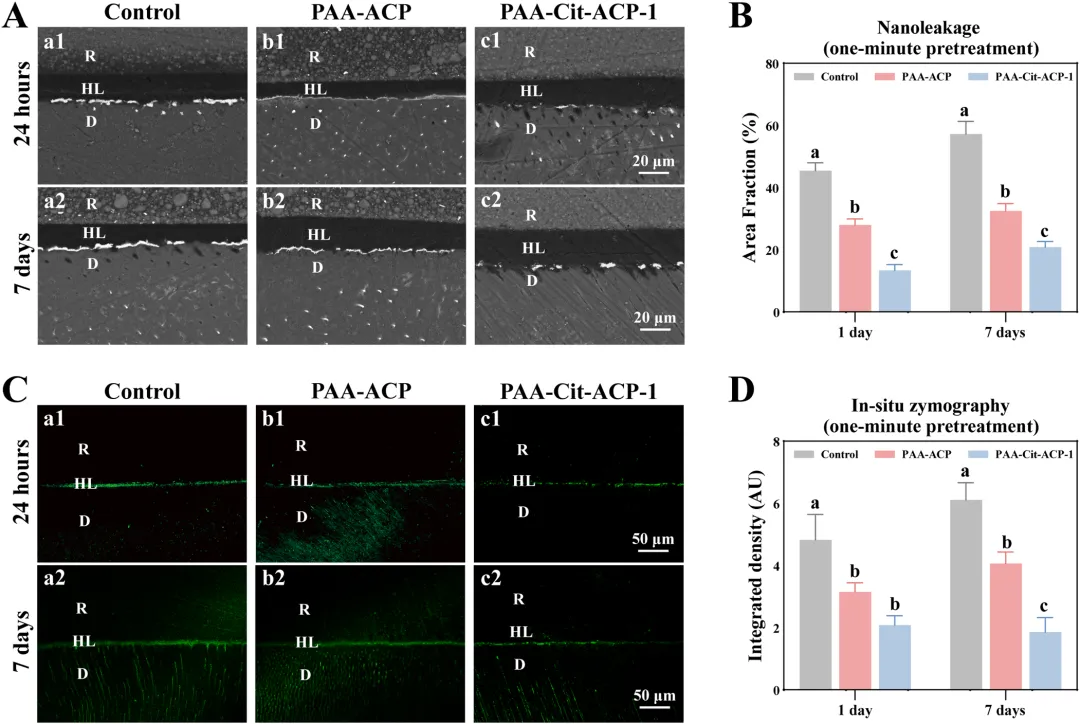

图7：经一分钟预处理后粘接面的粘接性能。(A) 24小时储存（a1-c1）与7天储存（a2-c2）后的纳米渗漏代表性扫描电镜图像。(B) 纳米渗漏定量计算结果。不同上标字母表示实验组间存在统计学显著差异（P < 0.05）。(C) 24小时储存（a1-c1）与7天储存（a2-c2）后的原位酶谱代表性 CLSM 图像。(D) 荧光强度定量计算结果。

研究结论

基于本体外研究的局限性，可以得出结论：当柠檬酸盐与聚丙烯酸（PAA）结合时，能有效稳定过饱和磷酸钙溶液。这一过程会形成聚丙烯酸/柠檬酸盐/无定形磷酸钙复合物。这些复合物具有良好的生物相容性，并能在特定浓度下促进牙髓干细胞增殖。与PAA-ACP相比，PAA-Cit-ACP能更快、更完全地诱导重组I型胶原纤维的仿生矿化及部分脱矿牙本质的再矿化。由此形成的持久性混合层可能具有更强的抗蛋白水解降解能力。

#牙周炎 #口腔科 #口腔科医生 #口腔科科研 #牙周病科 #口腔医院

源于Yinying Chen的论文《Polyacrylic acid/citrate/amorphous calcium phosphate complex for dentin remineralization and bond durability》（2025年），因客观原因未能与权利人取得联系。本平台出于学术交流目的引用，无意侵犯原作者权益。如权利人认为不妥，请及时联系公众号后台，我们将立即删除或协商解决。
