近日，南京工业大学材料化学工程国家重点实验室孙世鹏教授在国际顶级期刊《Nature Communications》发表研究成果，提出"限域分子封装（CME）"新策略，通过同步调控金属有机框架（MOF）成核动力学与聚合物界面相互作用，原位构建了具有仿生离子通道特性的混合基质膜，实现了氟离子与氯离子的高效精准分离，解决了传统膜材料难以分离性质相近一价离子的行业难题。
一、研究背景
一价离子的精确分离在可持续纳米材料制备、纳米生物技术和水处理等领域具有重要意义。其中，氟离子与氯离子的分离尤为关键：过量氟离子广泛存在于地下水和地表水中，会抑制人体磷酸转移酶活性，破坏细胞代谢与能量转换，严重危害人体健康。然而，氟离子与氯离子电荷相同、离子半径相近（F⁻：0.133 nm；Cl⁻：0.181 nm），传统膜材料缺乏特异性识别位点和精确传输通道，难以实现有效分离。
生物离子通道通过埃级孔径内的特异性结合位点实现超高离子选择性。MOF材料因具有均匀的埃级孔道和可调控的表面官能团，成为构建仿生离子过滤器的理想平台。但传统MOF基混合基质膜存在MOF成核动力学慢、与聚合物界面相互作用弱、易团聚等问题，导致其亚纳米孔道利用率低，目标离子分离比普遍低于5。
二、核心研究成果
研究团队创新性地将MOF前驱体转化为柔性金属有机凝胶（MOG）网络，利用聚合物的纳米限域效应实现MOF的原位有序生长，构建了连续、均匀的仿生离子传输通道。
1. 同步调控成核动力学与界面相容性
通过前驱体化学设计，采用ZrOCl₂·8H₂O替代传统ZrCl₄作为MOG前驱体，显著改善了与PVDF聚合物的相互作用。
-MOG前驱体与PVDF的相互作用能显著高于MOF前驱体，主要源于更强的范德华力和氢键作用，实现了分子级均匀分散
-MOG成核速率达3.8×10⁻³ min⁻¹，30分钟即可完成结晶，与聚合物固化动力学高度同步，避免了MOF团聚和界面缺陷
-原位生成的MOG网络与PVDF形成牢固的界面结合，使膜的拉伸强度显著提升
2. 可控MOF尺寸与有序组装
该策略可通过简单调节前驱体负载量，线性调控MOF颗粒尺寸，实现膜结构的精准设计。
-当MOG前驱体负载量从20 wt%增加到40 wt%时，MOF颗粒尺寸可从约200 nm线性调控至约1600 nm
-凝胶网络模板效应引导MOF晶体有序排列，形成连续的离子传输通道
-所有负载量下MOF均保持均匀分散，无明显团聚现象，解决了传统方法的共性问题
3. 优异的氟氯分离性能与离子整流特性
优化后的膜展现出远超传统材料的分离性能和独特的仿生离子整流行为。
-20 wt% MOG负载时，F⁻/Cl⁻分离比达32.0，同时表现出明显的离子整流特性
-在KCl和KF溶液中，离子整流比分别为2.95和3.10，KF溶液中的电流密度是KCl的32.38倍
-吸附实验证实，UiO-66-NH₂中的Zr₆簇对F⁻具有特异性结合能力，是实现高选择性的关键
4. 分离机理的多尺度验证
结合分子动力学模拟和COMSOL有限元模拟，从分子和介观尺度揭示了分离机制。
-分子动力学模拟表明，MOG前驱体在聚合物中表现为受限扩散行为，为均匀成核提供了模板
-COMSOL模拟证实，有序MOF阵列产生的定向电场是实现离子整流和选择性传输的核心原因
三、图文导读

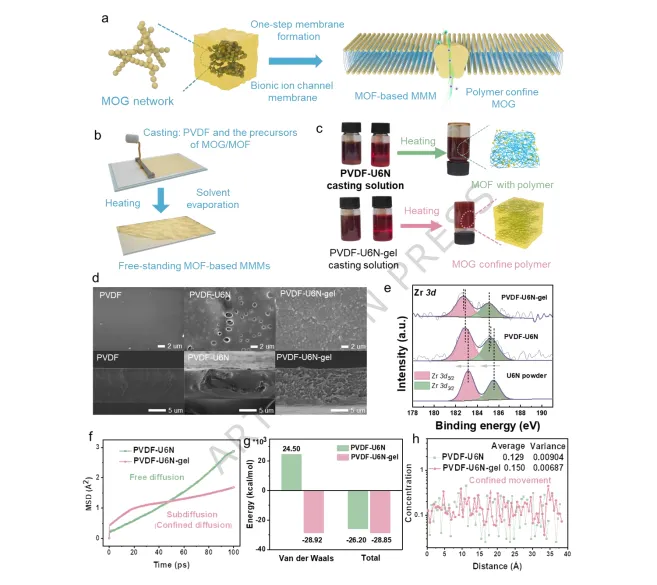

图1 仿生离子通道膜的制备与表征

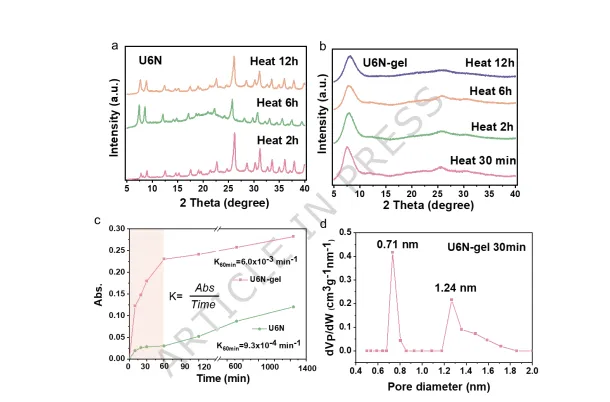

图2 MOF与MOG的结晶行为对比

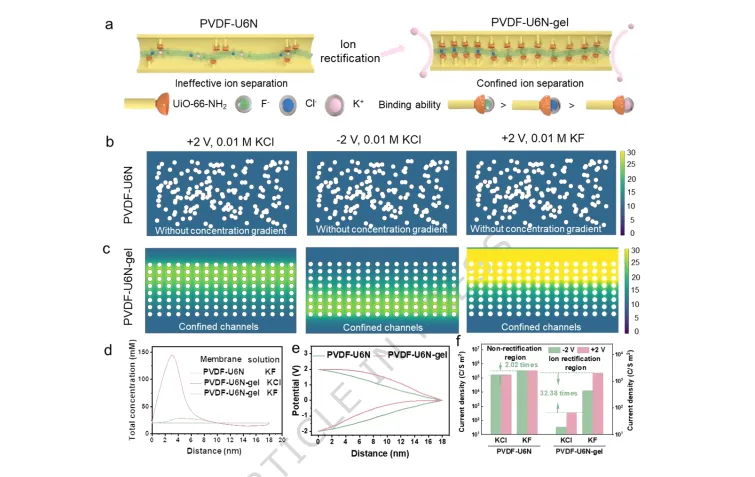

图5 离子整流与分离机理
通过COMSOL模拟对比了无序和有序MOF分布下的离子浓度、电势和电流密度分布，揭示了有序MOF阵列如何通过定向电场实现离子的选择性传输和整流效应，阐明了F⁻优先通过的微观机制。
四、总结
本研究提出的限域分子封装策略，成功解决了传统MOF基混合基质膜中MOF团聚、界面相容性差和通道不连续的核心问题，实现了氟离子与氯离子的高效分离。该策略具有工艺简单、可规模化制备和结构可控等优点，为构建高性能仿生离子选择性膜和纳米流体器件提供了通用的纳米尺度平台，在水处理、能源和生物医学等领域具有广阔的应用前景。
具体细节请阅读原论文......
点击阅读原文，论文链接：https://doi.org/10.1038/s41467-026-71107-6
本公众号发布的内容（包括但不限于文字、图片、视频、音频及设计素材等），如有侵权，请联系删除。我们始终尊重知识产权，严格遵守《中华人民共和国著作权法》等相关法律法规，致力于维护健康的内容创作环境。欢迎大家投稿，各类推文，包含招生信息，论文推广等，请联系邮箱：kcdzy789@163.com
